Кровельные панели со стоячим фальцем

СЭНБО Строительные материалыпоставляет кровельные панели со стоячим фальцем в рамках своего ассортимента металлических кровельных систем. Эти панели формуются из рулонов металла в профиль с высокими ребрами и соединяются друг с другом путем соединения вертикальных краев соседних панелей. Они широко используются в большепролетных общественных зданиях и промышленных объектах, где требуется длительная гидроизоляция и ветроустойчивость.

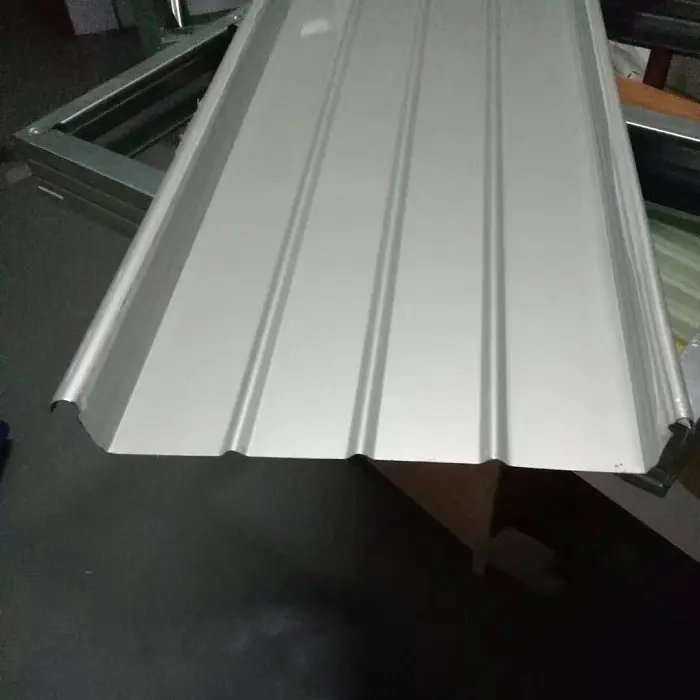

Кровельная панель со стоячим фальцем представляет собой профилированный металлический компонент, изготовленный путем профилирования рулонов металла в поперечном сечении с высоким ребром. Он образует единую конструкцию крыши за счет соединения и фиксации вертикальных краев соседних панелей.

В отличие от стандартных профилированных стальных листов, которые крепятся непосредственно к прогонам с помощью проникающих шурупов, система стоячего фальца соединяет панели с прогонами с помощью специально разработанных зажимов из алюминиевого сплава. Эти зажимы крепятся к прогонам. Панели защелкиваются на зажимах, а затем фальцевальная машина соединяет вертикальные края соседних панелей с помощью одинарного замка или двойного замка на 360°. Это создает скользящее соединение между панелями и зажимами, а также плотное запирающее уплотнение между самими панелями.

Варианты базового материала и общие профили

Выбор основного материала зависит от условий эксплуатации и требований к долговечности:

Листы из сплава алюминия, магния и марганца (марки АА3004/3003):Обычно толщиной 0,7–1,2 мм, пределом текучести не менее 190 МПа, пределом прочности 240–285 МПа и плотностью 2,73 г/см³. Это примерно треть плотности стали. Срок службы конструкции более 50 лет.

Алюцинковые (алюминиево-цинковые) стальные листы:Обеспечивает в 3–5 раз большую коррозионную стойкость, чем стандартная оцинкованная сталь.

Листы нержавеющей стали:Подходит для крупных прибрежных общественных зданий, требующих высокой ветроустойчивости.

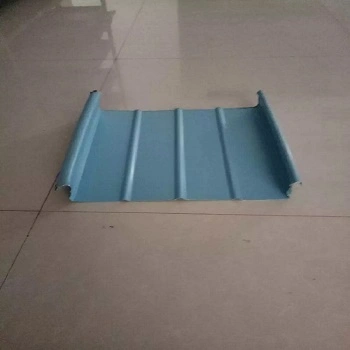

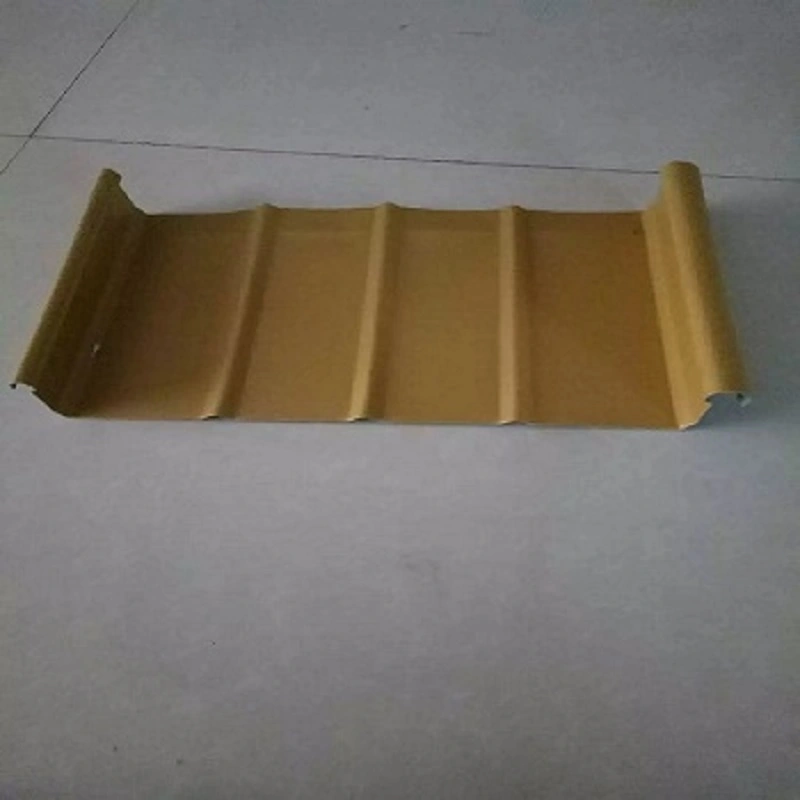

Общие профили панелей включают YX65-300, YX65-330, YX65-400 и YX65-430. Профиль YX65-300 имеет высоту ребра 65 мм и эффективную ширину покрытия 300 мм. В идеале панели должны быть непрерывными в направлении уклона, без стыков и винтовых соединений. Длина профилированных панелей, как правило, не должна превышать 25 м, при этом должны быть предусмотрены точки контроля деформации.

Состав системы и типичные применения в проектах

В полной кровельной системе со стоячим фальцем обычно используется многослойная композитная конструкция. Например, в проекте выставочного зала «Окно в будущее Южного Тайху» используется конструкция крыши, состоящая из основного листа (профилированная сталь), изоляционной плиты из минеральной ваты и кровельной панели со стоячим фальцем. Это объединяет функции структурной поддержки, теплоизоляции и гидроизоляции. Аналогичным образом, в проекте горнолыжного курорта Yaoxue Ice and Snow World используется кровельная система из алюминия, магния и марганца со стоячим фальцем в сочетании со встроенной системой теплоизоляции.

Производительность в реальных условиях

1. Сопротивление подъему ветра: проверено полномасштабными испытаниями.

Ветроустойчивость является важнейшим показателем эффективности кровельных систем со стоячим фальцем в прибрежных регионах и крупных проектах общественного строительства. В рамках проекта по восстановлению и усилению металлической крыши Терминала 2 аэропорта Наньчан Чанбэй металлическая кровельная панель со стоячим фальцем HXY-400 прошла систематические испытания с помощью полномасштабных испытаний на устойчивость к ветровым нагрузкам.

Результаты показали, что использование арматурных зажимов увеличивает несущую способность ветровых нагрузок в 4,18 раза по сравнению с панелями без зажимов. Такие факторы, как расстояние между прогонами, прочность соединителей прогонов на сдвиг и прочность на изгиб самих прогонов, напрямую влияют на подъемную силу ветра. Исследования металлических крыш с различным расстоянием между прогонами выявили прямую корреляцию между предельной разрушающей нагрузкой системы стоячего фальца и расстоянием между прогонами. Результаты экспериментов соответствуют тенденциям, наблюдаемым при численном моделировании, что обеспечивает основу для проектирования и строительства окончательной ветровой нагрузки.

2. Водонепроницаемость и воздухонепроницаемость: двойная защита за счет стыковки на 360° и предварительного нанесения герметика.

Кровельная система со стоячим фальцем отвечает требованиям воздухонепроницаемости, водонепроницаемости и устойчивости к ветровым нагрузкам благодаря использованию предварительно впрыскиваемого герметика по всей длине в металлические панели и фиксации шва на 360°. Панели образуют непрерывный блок вдоль склона без стыков и открытых винтовых соединений, что снижает риски утечек, связанные с традиционной кровлей с открытыми креплениями, такие как коррозия в отверстиях для крепежа и ухудшение качества герметика.

Обработка гидроизоляции требуется на всех стыках, где кровельные панели соприкасаются со стенами фасада или конструкциями, выступающими через крышу. Уплотнительные материалы наносятся на нахлесточные соединения. Надежное приклеивание силиконового герметика необходимо в местах нахлеста между цокольным отливом и панелью, а между верхним отливом и панелью, а также между кромкой и панелью используются пенопластовые уплотнители.

3. Управление тепловым расширением и сжатием: опоры скольжения и контролируемая деформация.

Тепловое расширение и сжатие металлических материалов при значительных колебаниях температуры является естественным физическим явлением. Скользящее соединение между панелями крыши со стоячим фальцем и их неподвижными опорами позволяет панелям свободно расширяться и сжиматься вдоль склона в ответ на колебания температуры, тем самым компенсируя тепловые нагрузки.

Хотя длина профилированных панелей в идеале не должна превышать 25 метров, необходимо установить соответствующие точки контроля деформации, чтобы определять направление расширения и сжатия. Это предотвращает коробление панели или ее отсоединение от опорных соединителей. Эта характеристика также позволяет использовать отдельные панели длиной до 35 метров и более, уменьшая количество поперечных перекрытий.

4. Применение в изогнутой кровле с большими пролетами: проверка в рамках проекта выставочного и конференц-центра Сямэнь.

Система кровельных панелей со стоячим фальцем FLEX-LOK 400 была использована для строительства изогнутой металлической кровли с большими пролетами (99 м и 72 м) на этапе III проекта выставочного и конференц-центра Сямэнь. Система состоит из высокопрочных оцинкованных прогонов, кровельных панелей со стоячим фальцем и структурного настила пола. Доказано, что он обладает устойчивостью к ветровым нагрузкам и коррозии, а также обладает гидроизоляционными и теплоизоляционными свойствами.

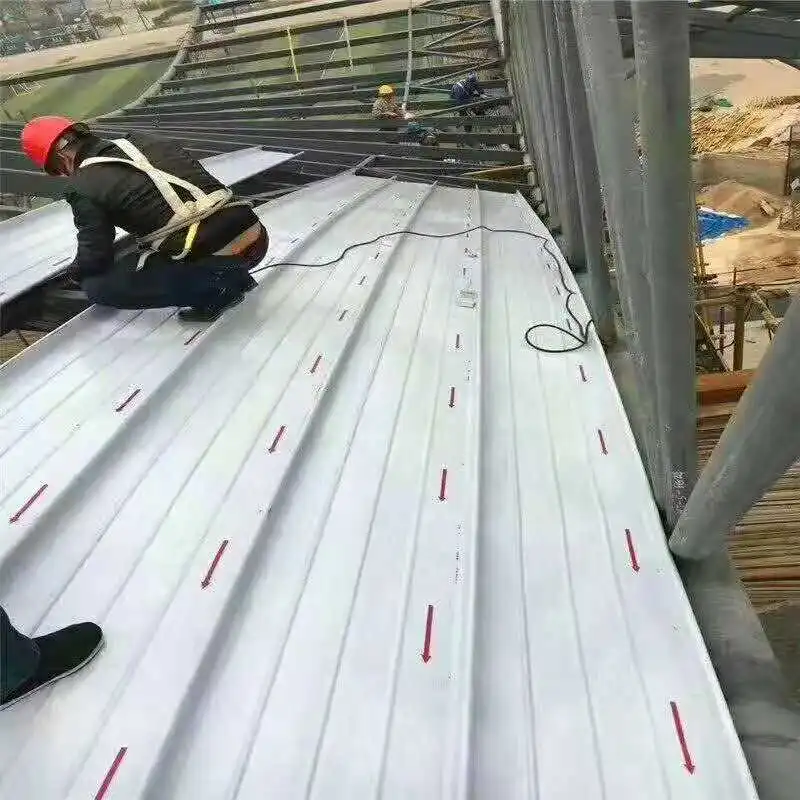

Во время строительства панели крыши формовались на месте, а компоненты устанавливались в направлении, противоположном преобладающему ветру. Для установки детальных соединений были соблюдены строгие требования к расположению. Аналогичным образом, кровельная система из алюминия, магния и марганца со стоячим фальцем была успешно применена к сложной изогнутой стальной конструкции проекта выставочного зала «Окно в будущее» в Южном Тайху.

5. Стандарты строительства и монтажа: поддержка национальных атласов стандартов и спецификаций.

Изготовление и монтаж кровельных панелей со стоячим фальцем поддерживается системой стандартов. В соответствии с техническими условиями JGJ 255-2012 (Технические условия на кровлю с дневным освещением и металлическую кровлю) четко определены допустимые отклонения по качеству монтажа: отклонение 5–7 мм по прилеганию неразрезных продольных элементов (при пороге 35 метров) и отклонение +20/+30 мм по уклону металлической кровли (при пороге 50 метров).

Национальный стандартный атлас 24CJ113-1 (Архитектурные детали металлических панелей (Часть I): Металлическая кровельная система со стоячим фальцем на 360°) содержит подробные строительные чертежи для всех точек соединения, начиная от стыков панелей до желобов, полос дневного освещения, вентиляторов и молниезащитных проводников.

Подробные характеристики с первого взгляда

Следующие параметры основаны на стандартном производстве и соответствующих национальных стандартах. Возможна настройка в соответствии с конкретными требованиями проекта.

Основные сильные стороны продукта

1. Структурная гидроизоляция без отверстий для крепления.Никакие винты не проникают в поверхность панели. Замковое соединение со швом на 360° в сочетании с непрерывной предварительной инъекцией герметика снижает риски утечек, связанные с отверстиями для крепежа.

2. Проверяемая и регулируемая ветроустойчивость.Полномасштабные испытания на ветровую подъемную силу подтверждают, что арматурные зажимы способны увеличить несущую способность в 4,18 раза. Такие факторы, как расстояние между прогонами и несущая способность соединителей, напрямую влияют на ветроустойчивость крыши.

3. Адаптивное тепловое расширение и сжатие.Скользящие зажимы позволяют панелям свободно расширяться и сжиматься по склону. Точки контроля деформации обеспечивают движение в заданном направлении, предотвращая коробление или отсоединение панели.

4. Разнообразные варианты материалов.Доступны сплавы алюминия, магния и марганца (срок службы более 50 лет), сталь с покрытием Al-Zn и нержавеющая сталь, соответствующие различным агрессивным средам и требованиям проекта.

5. Комплексная поддержка стандартов.Проектирование, детализация конструкции и приемка установки поддерживаются стандартами GB 50345, JGJ 255-2012 и национальным стандартом атласом 24CJ113-1.

Замечания по выбору и установке

For wind-resistant design:Расстояние между прогонами и тип зажима существенно влияют на подъемную силу ветра. Для проверки выбранной конфигурации следует использовать полномасштабные испытания или инженерные расчеты. В регионах с сильным ветром могут потребоваться армирующие зажимы.

Для приложений с длинными панелями:Если длина панели превышает 25 м, включите точки контроля деформации, чтобы контролировать тепловое движение. Убедитесь, что деталь скользящего зажима обеспечивает ожидаемый диапазон движений без заеданий.

Для агрессивных сред:Подбирайте основной материал в соответствии с условиями воздействия. Сплав Al-Mg-Mn и нержавеющая сталь подходят для прибрежной или промышленной атмосферы. Проверьте совместимость покрытия с местными факторами окружающей среды.

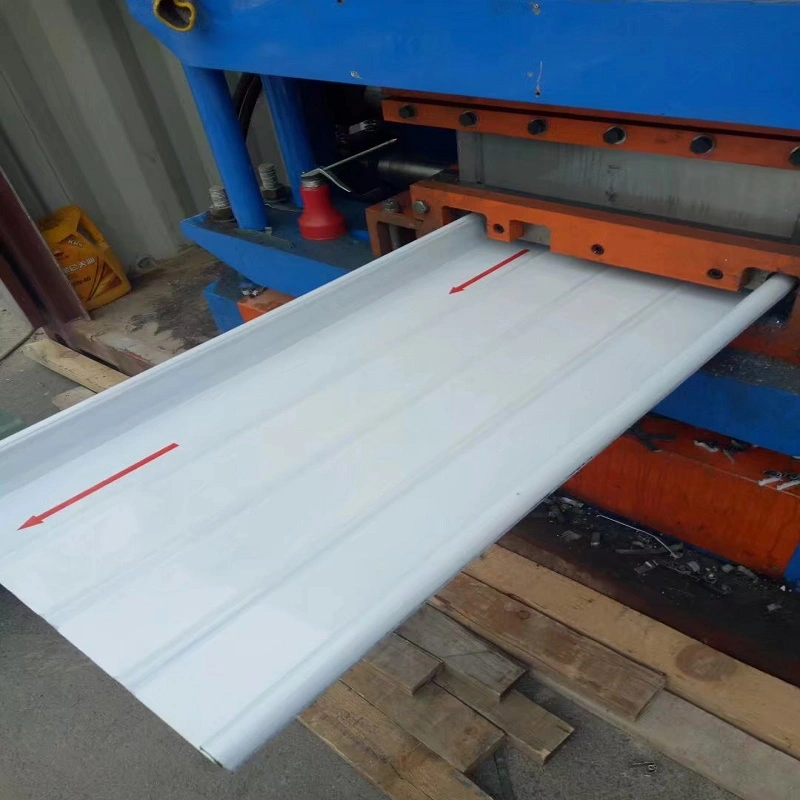

Во время установки:Панели обычно формуются на месте или на заводе. Убедитесь, что процесс сшивания выполняется с использованием калиброванного оборудования. По возможности устанавливайте панели в направлении, противоположном преобладающему ветру. Перед сваркой убедитесь, что все отливы и герметики размещены правильно.

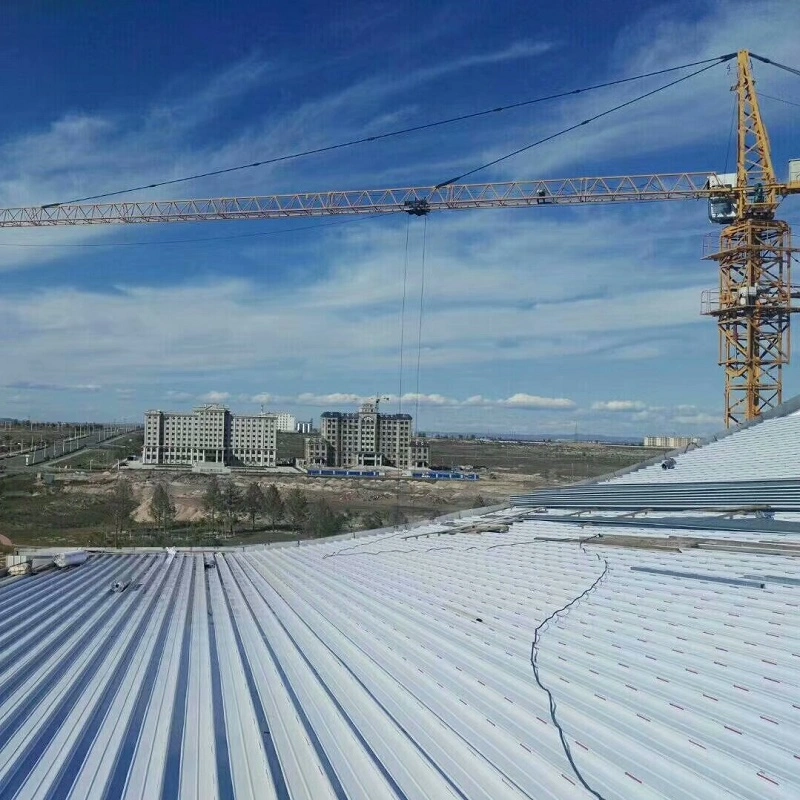

Где используются эти панели

1.Металлические кровельные системы для крупных транспортных узлов, таких как терминалы аэропортов и вокзалы высокоскоростных железных дорог.

2.Металлическая кровля для большепролетных общественных зданий, включая стадионы, выставочные центры и театры.

3.Кровля для большепролетных изогнутых стальных конструкций или стальных конструкций сложной формы с возможностью изгиба и изгиба.

4.Здания в прибрежных, подверженных тайфунам районах, требующие высоких показателей ветроустойчивости, с использованием там, где это необходимо, мер по армированию зажимами.

Общие вопросы от покупателей

1. Чем отличаются панели со стоячим фальцем от обычных профилированных листов с саморезным креплением?

Обычные профилированные листы крепятся к поверхности панели с помощью шурупов, создавая точки проникновения, которые со временем могут стать путями утечки. В панелях со стоячим фальцем используются скрытые зажимы и соединение с механическим швом, поэтому открытые крепления отсутствуют. Это снижает риск попадания воды и обеспечивает тепловое движение через скользящее соединение.

2. Какой базовый материал выбрать для прибрежного проекта?

Для прибрежных зон или сред с высокой степенью коррозии обычно рекомендуется использовать сплав алюминия, магния и марганца или нержавеющую сталь. Сплав Al-Mg-Mn обеспечивает хорошую коррозионную стойкость и длительный срок службы, а нержавеющая сталь обеспечивает более высокую прочность ветроустойчивых конструкций. Сталь с покрытием Al-Zn может использоваться в менее агрессивных условиях.

3. Как деталь скользящего зажима реагирует на изменения температуры?

Панели крепятся к конструкции посредством зажимов, позволяющих перемещать панели по длине. Это означает, что панели могут расширяться и сжиматься, не создавая нагрузки на крепеж и не вызывая образования масляных банок. На длинных панелях могут потребоваться точки контроля деформации, чтобы направить движение и предотвратить коробление.

4. Могут ли панели со стоячим фальцем быть изогнутыми для архитектурных крыш?

Да. Панели могут быть профилированы, а затем изогнуты, повторяя выпуклую или вогнутую форму крыши. В таких проектах, как Сямэньский выставочный и конференц-центр, использовались системы стоячих фальцев для изогнутых крыш с большими пролетами. Конкретная способность изгиба зависит от профиля и толщины материала.

5. Какие применяются стандарты установки и критерии приемки?

JGJ 255-2012 предусматривает допуски на монтаж, в том числе отклонение 5–7 мм для непрерывных продольных элементов и отклонение +20/+30 мм для наклона крыши. Национальный стандартный атлас 24CJ113-1 содержит подробные чертежи соединений. Водонепроницаемость обычно проверяется визуальным осмотром и, при необходимости, испытаниями с использованием шланга или пруда.
