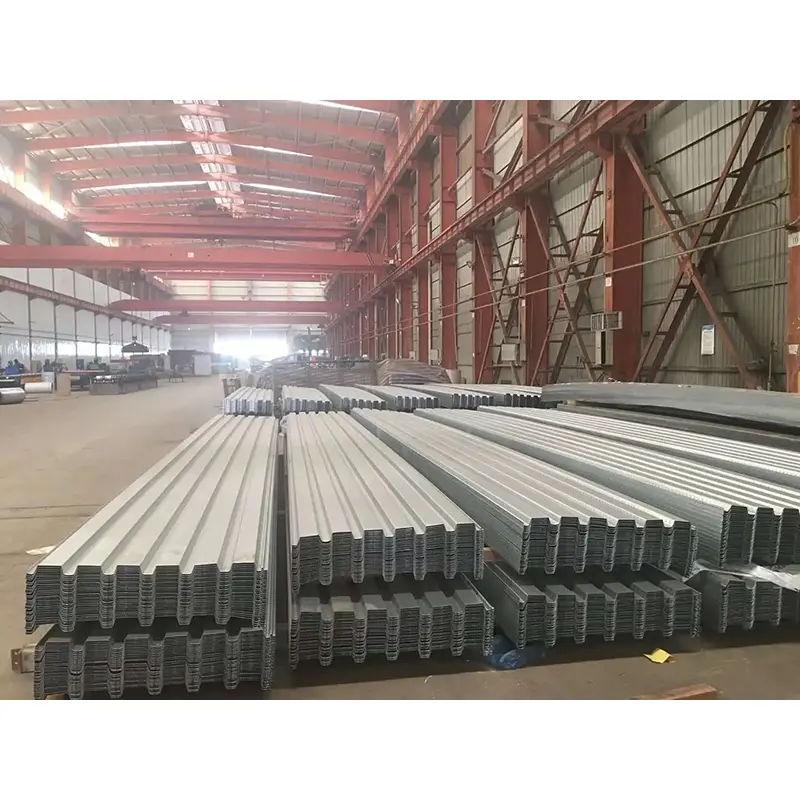

Настил пола представляет собой стальную панель холодной штамповки, используемую в качестве несъемной опалубки во время строительства и в качестве растягиваемой арматуры в композитной плите во время эксплуатации.СЭНБО Строительные материалыпоставляет открытые, закрытые, возвратные и арматурные системы перекрытий для проектов стальных конструкций, а также сопутствующие товары.Профилированные стальные листыиСистемы аксессуаров для строительных материаловдля полной сборки пола.
Доступны четыре основных типа продуктов, каждый из которых имеет свое структурное поведение:

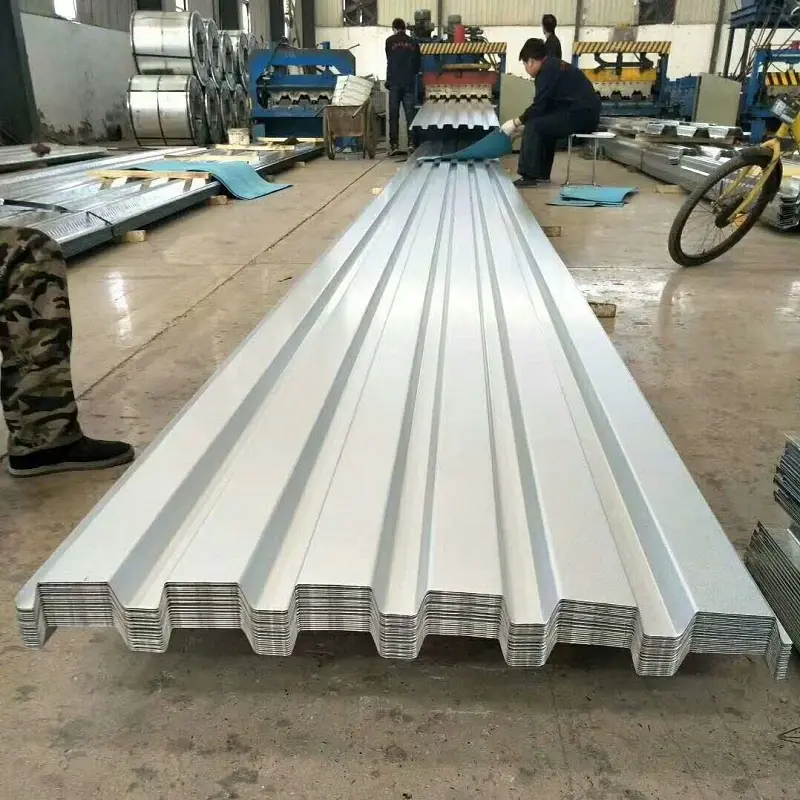

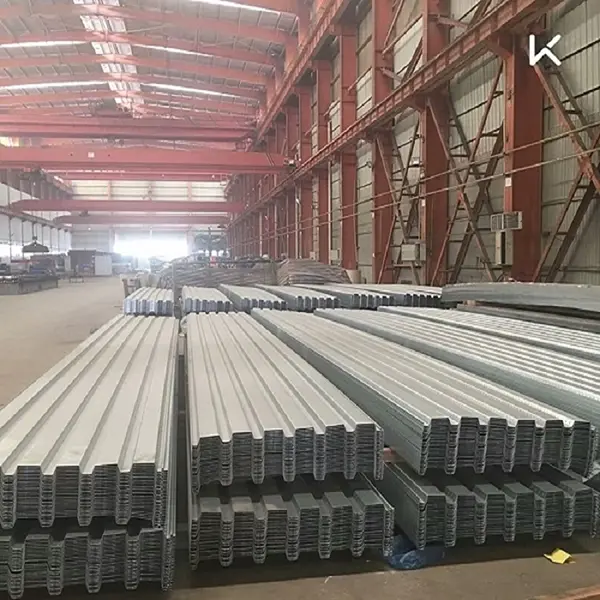

Открытая палуба:Имеет С-образный или аналогичный волнистый профиль с видимыми ребрами. Типичные модели включают YXB76-305-915, YXB51-305-915 и YXB75-200-600. Открытая палуба обеспечивает быструю установку и более низкую стоимость, но она функционирует в основном как несъемная опалубка, а не как полностью композитный элемент. Обычно он предназначен для легких промышленных зданий и складов с умеренными требованиями к нагрузке.
Возвратная напольная палуба:Использует зауженный профиль отверстия для улучшения противопожарных и коррозионных характеристик. Распространенная модель — YXB51-200-600. По сравнению с открытым настилом, входящие профили обеспечивают более высокую жесткость плиты и снижение расхода бетона, что представляет собой частичное улучшение поведения композита.

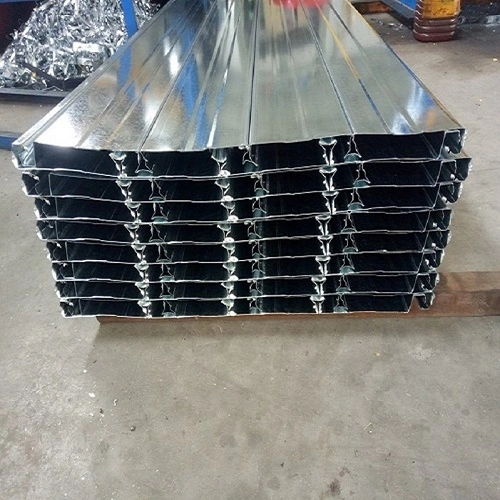

Закрытая палуба:Имеет ребра сдвига на поверхности панели, обеспечивающие полное соединение стали и бетона. Нижняя сторона плоская и визуально чистая. Основные модели включают YXB65-185-555, YXB66-240-720 и YXB65-170-510. Закрытый настил поддерживает незакрепленные пролеты длиной 3,0–4,5 м, обеспечивает лучшую огнестойкость и обычно используется в высотных стальных зданиях.

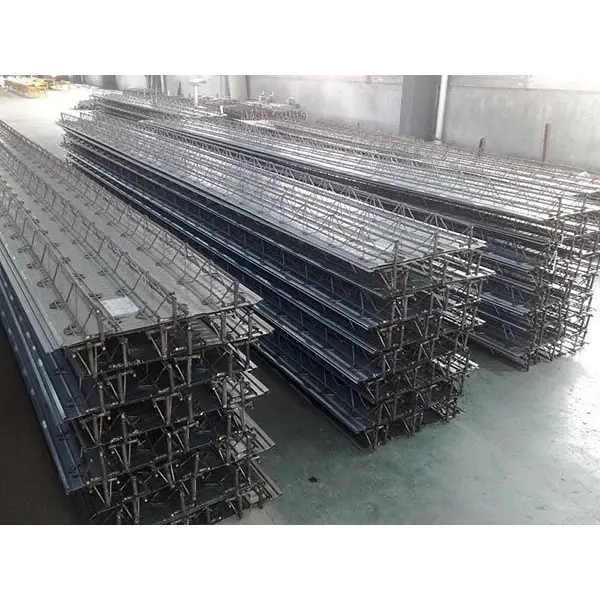

Арматурное стропильное перекрытие:Сочетает стальные стержни HRB400, сформированные в ферму, с оцинкованным базовым листом, соединенным контактной сваркой. Высота ферм варьируется от 70 мм до 150 мм, а толщина основания составляет 0,5 мм с двухсторонним цинковым покрытием не менее 120 г/м². Обвязка арматуры на месте сокращается на 60–70%, пролеты без опор могут достигать 5 м, а огнестойкость плиты толщиной 100 мм составляет примерно 1,68 часа.
| Параметр | Диапазон/Опции | Примечания |
|---|---|---|
| Материал | Q235, Q345, DX51D+Z оцинкованная сталь | Доступный предел текучести 235–550 МПа. |
| Толщина листа | 0,6–1,5 мм | 0,8–1,2 мм чаще всего |
| Высота ребра | 20–130 мм | Зависит от типа профиля |
| Эффективная ширина | 404–1025 мм | Зависит от типа профиля |
| Цинковое покрытие | 60–275 г/м² (двусторонний) | ≥120 г/м² стандарт; выше для прибрежной среды |
| Применимый стандарт | ГБ/Т 12755-2008 | Профилированные стальные листы для строительства |
Распространенные модели по типу:
Открытый тип:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
Закрытый тип:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
Тип арматурной фермы:ТД1-70–ТД5-150, высота фермы 70–150 мм.
Выбор типа настила пола зависит от нескольких факторов, специфичных для проекта:
Пролет и нагрузка:В проектах с небольшой нагрузкой и короткими пролетами можно использовать открытую площадку. Большие пролеты и большие нагрузки выигрывают от закрытого настила или настила из арматурных ферм. Закрытая палуба рассчитана на незакрепленные пролеты длиной 3,0–4,5 м, а настил из арматурных ферм при определенных условиях увеличивает ее до 5 м.
Требования к пожарной безопасности:Закрытая палуба и настил из арматурных ферм обеспечивают лучшие противопожарные характеристики, чем открытая палуба. Некоторые конфигурации закрытых перекрытий прошли испытания на огнестойкость и могут использоваться без распыляемой противопожарной защиты, если конструкция композитных плит соответствует применимым нормам. Класс огнестойкости зависит от толщины плиты и бетонного покрытия, а не только от настила.
Последовательность строительства:Открытая терраса легкая и быстрая в установке, что делает ее подходящей для больших площадей. Настил фермы из арматуры сокращает объем работ по армированию на месте, но требует времени на заводское изготовление.
Коррозионная среда:Для внутреннего применения обычно используется цинковое покрытие толщиной не менее 120 г/м². Прибрежная или химически агрессивная среда может потребовать более высокого веса цинка или альтернативной защиты. Слой цинка в первую очередь защищает сталь во время строительства; после укладки бетона бетонное покрытие обеспечивает долговременную защиту от коррозии.
Проверка панели:Перед установкой убедитесь, что отклонение от плоскостности панели составляет менее 3 мм, а также отсутствие значительных деформаций или повреждений покрытия. Толщину цинкового покрытия и качество сварного шва следует проверять на поступающих материалах.
Планировка и крепление:Перед укладкой панелей разметьте осевые линии на стальных балках с отклонением в пределах 3 мм. Продольный нахлест между соседними листами должен быть не менее 50 мм, закрепляемый прихватками. Расстояние между приварными шпильками по всей палубе обычно не превышает 300 мм, при этом провар сварного шва проверяется в соответствии с проектными требованиями.
Заливка бетона:Maintain slump at 120±20 mm. Избегайте прямого контакта вибратора с поверхностью настила, чтобы предотвратить повреждение покрытия и деформацию панели. Перед заливкой убедитесь, что временные опоры правильно расположены, особенно при установке без опор, где пролет и толщина листа должны соответствовать проекту.
Чертежи макета:Перед установкой подготовьте подробные чертежи компоновки, показывающие направление панелей, места перекрытия, отверстия и положения шпилек. Неровные участки следует планировать заранее, чтобы избежать неконтролируемой резки, которая может повлиять на характеристики конструкции.
1.Системы перекрытий для высотных и сверхвысотных стальных конструкций, где обычно используются закрытые настилы и настилы из арматурных ферм.
2.Промышленные заводы и логистические склады, где открытая площадка предлагает экономичное решение для мезонинов и платформ для малой нагрузки.
3.Общественные здания, такие как терминалы аэропортов, стадионы и выставочные центры, требующие больших пролетов.
4.Энергетические объекты и энергетические объекты, требующие повышенной огнестойкости и грузоподъемности.
В некоторых ограждающих конструкциях зданий со стальным каркасом системы перекрытий координируются сСэндвич-панели из минеральной ватыдля изоляции стен и крыш, образуя интегрированное структурное и тепловое ограждение. Наша команда инженеров может помочь с детализацией интерфейса между этими продуктами.
Открытая палуба действует в основном как несъемная опалубка и не вносит существенного вклада в композиционное действие. В закрытом настиле используются ребра сдвига для сцепления с бетоном, что позволяет стали и бетону работать вместе под нагрузкой. В настиле арматурных ферм используется сварная стальная ферма, которая работает так же, как и обычная арматура плит, при этом базовый лист служит только опалубкой.
Безопорный пролет зависит от профиля настила, толщины листа, толщины бетонной плиты и нагрузки конструкции. Закрытая настил обычно поддерживает высоту 3,0–4,5 м без временных креплений, а настил из арматурных ферм может достигать 5 м. Таблицы пролетов производителя следует использовать вместе с проверками прогиба для конкретного проекта.
Для стандартного внутреннего применения типично двустороннее цинковое покрытие толщиной не менее 120 г/м². В прибрежных или агрессивных средах может потребоваться покрытие большей массы. Цинковое покрытие защищает сталь на этапе строительства; долговременную защиту от коррозии обеспечивает бетонное покрытие после укладки.
Не всегда. Закрытый настил и настил из арматурных ферм можно устанавливать без крепления, если пролет и толщина листа находятся в пределах, установленных производителем. Открытая палуба часто требует крепления или уменьшения пролетов. Перед выбором варианта без опор следует выполнить расчеты прогиба и проверку строительной нагрузки.
Да. Толщина листа, эффективная ширина и длина могут быть скорректированы в соответствии с требованиями проекта. Нестандартные профили и проемы должны быть подтверждены на этапе компоновочного чертежа, чтобы избежать вторичной резки на месте, которая может поставить под угрозу характеристики конструкции.
