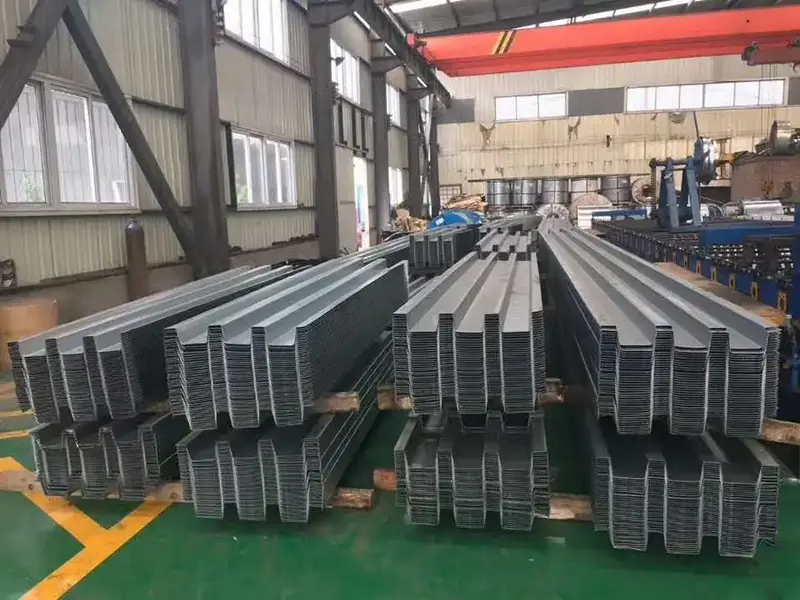

Настил пола с открытыми ребрами

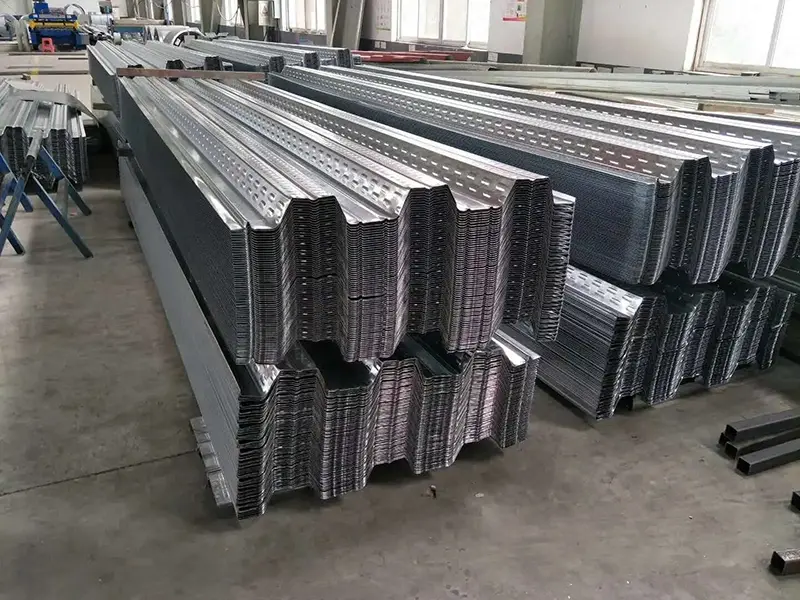

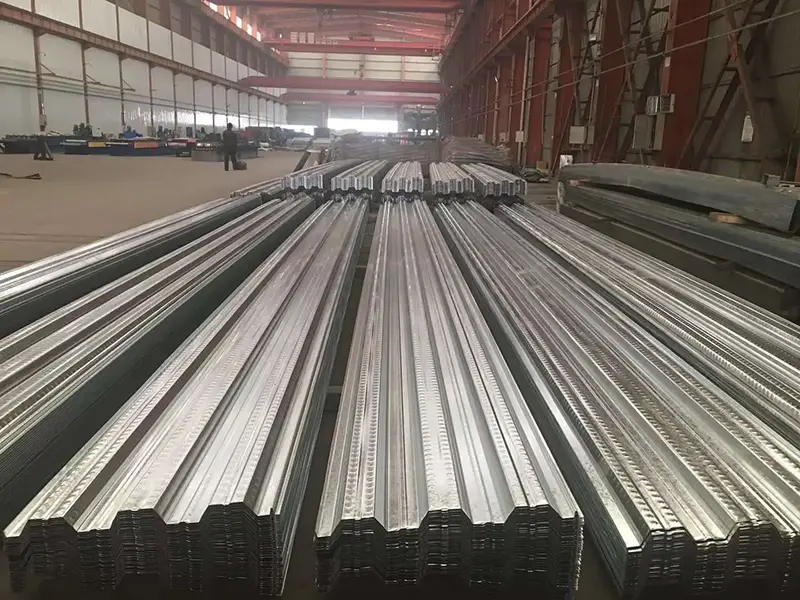

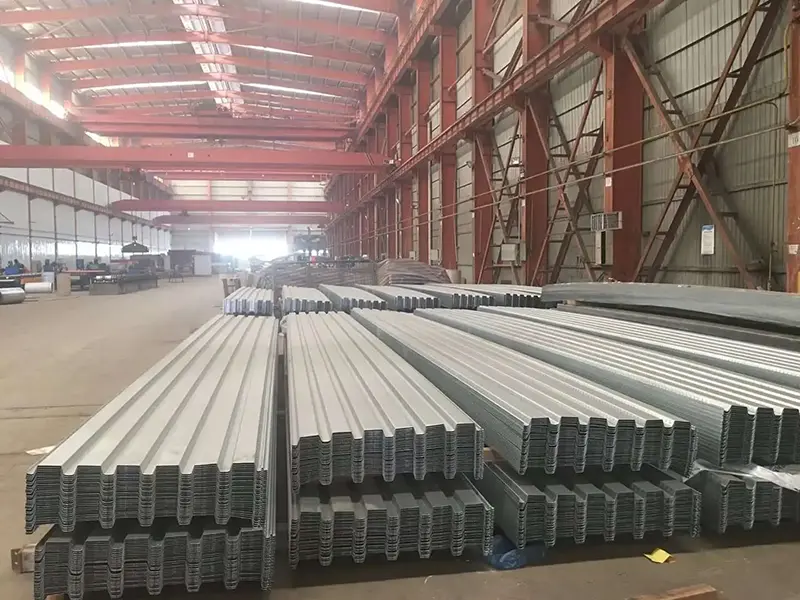

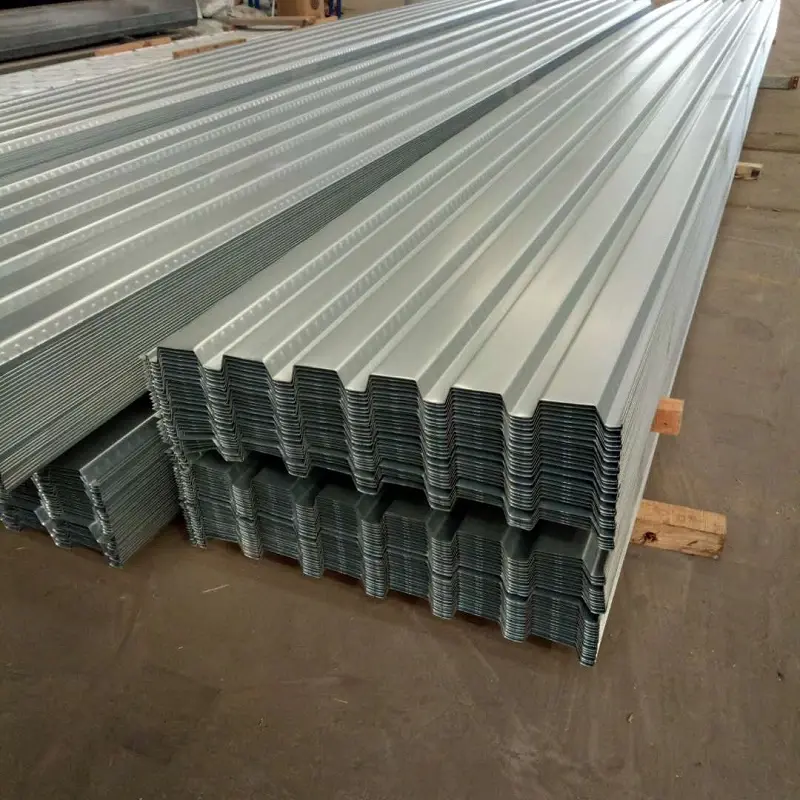

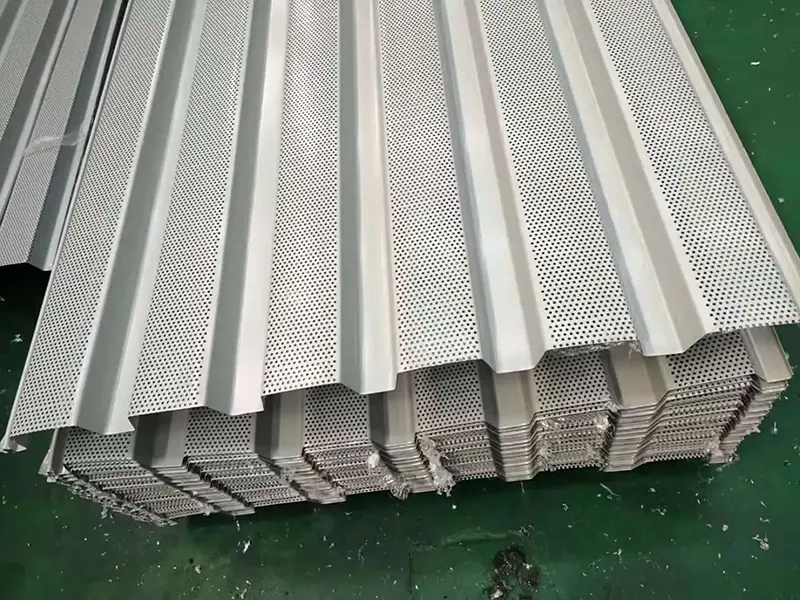

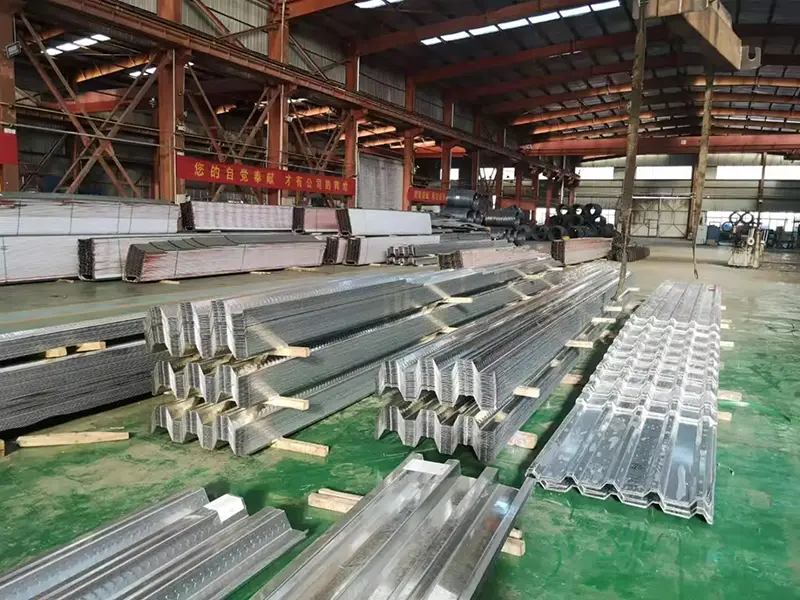

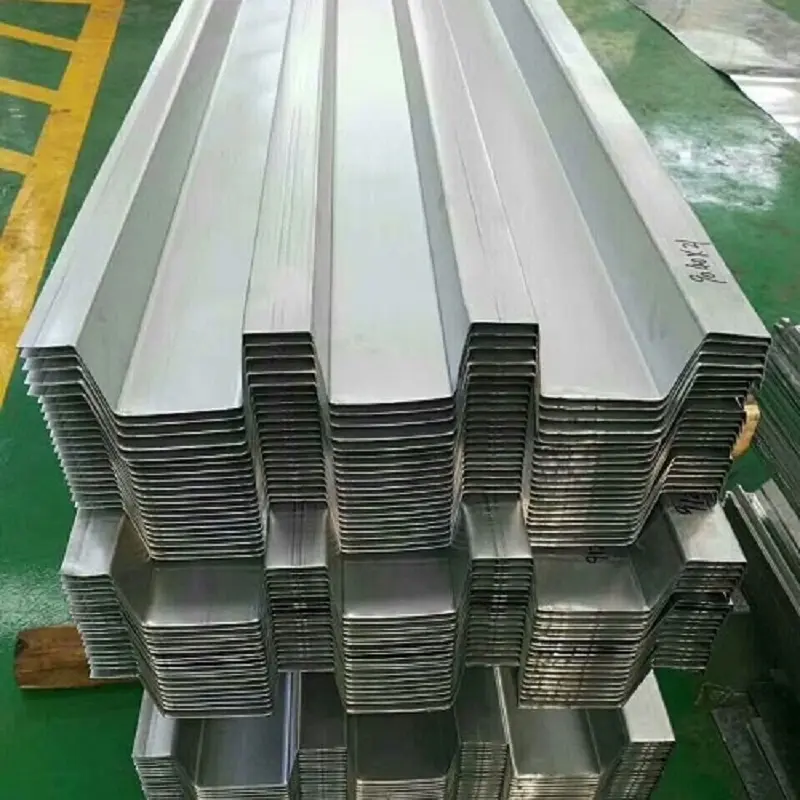

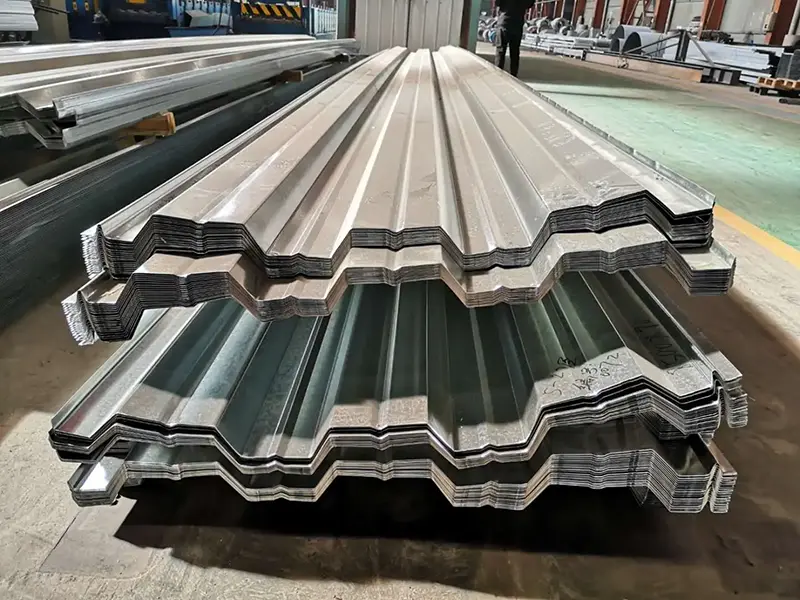

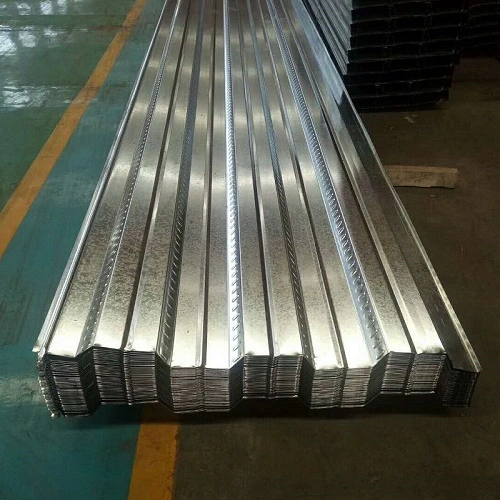

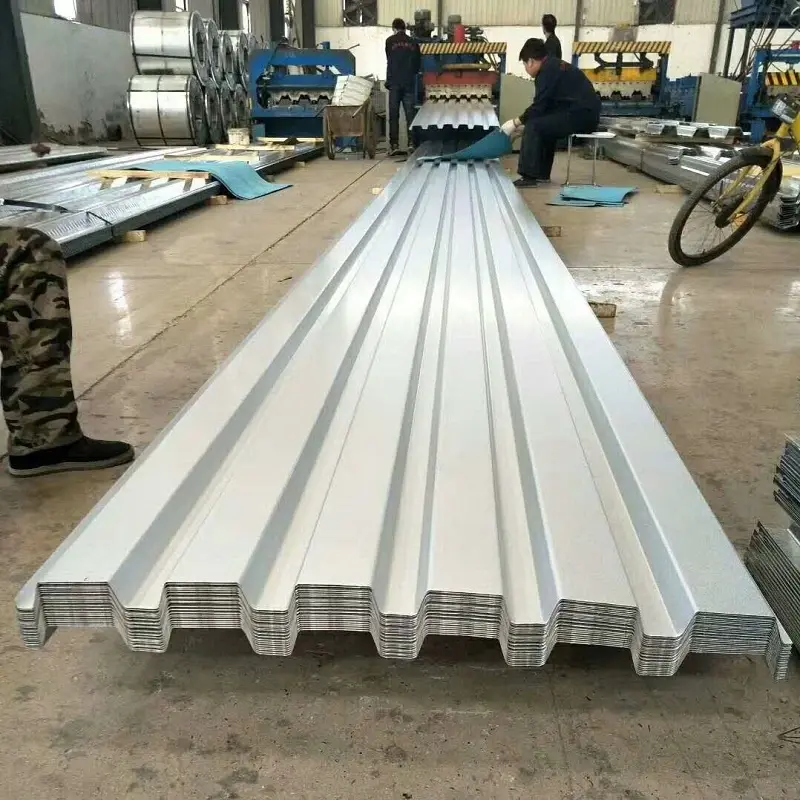

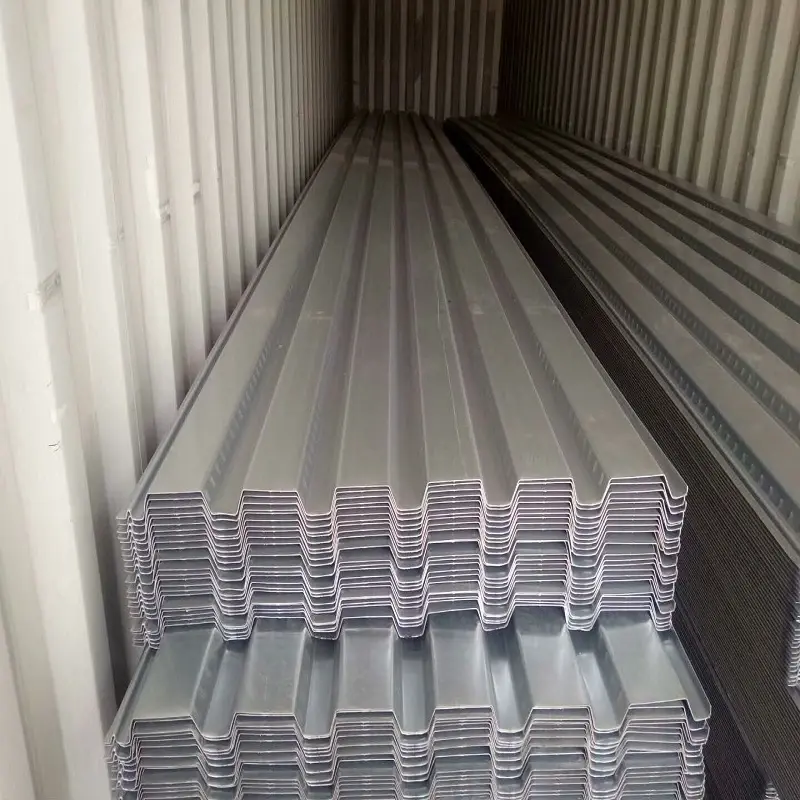

Настил пола с открытыми ребрами представляет собой гофрированную панель холодного формования, изготовленную из горячеоцинкованного стального листа или стального листа с алюминиево-цинковым покрытием. Он имеет открытое V-образное, U-образное или трапециевидное поперечное сечение, при этом верхняя часть реберного канала остается открытой. Такая конструкция облегчает размещение арматурных стержней, прокладку инженерных коммуникаций и заливку бетона на объекте.

СЭБНО Строительные материалыпоставляет настил пола с открытым профилем в рамках своего ассортимента продукции из стальных конструкций. Панели служат несъемной опалубкой во время строительства, а затем вместе с бетонной плитой работают в качестве растянутой арматуры.

Базовые материалы и обработка поверхности

Базовым материалом является высококачественная углеродистая конструкционная сталь или низколегированная сталь таких крупных отечественных производителей, как Shougang, Angang, Hangang, Tanggang, Baosteel и WISCO. Плотность покрытия обычно колеблется от 60 до 275 г/м², при этом для требовательных условий эксплуатации можно использовать максимум 600 г/м².

Обычные пределы текучести включают 250 МПа, 280 МПа, 320 МПа и 350 МПа и могут достигать 550 МПа. Поверхность может быть тисненой для улучшения сцепления с бетоном, что способствует установлению надежного композиционного взаимодействия между стальным настилом и плитой.

Как устанавливается система

При строительстве настил укладывают на стальные балки и закрепляют на концах точечной сваркой с полным проваром. В промежуточных соединениях используются срезные шпильки, приваренные через настил к стальной балке. Соседние панели соединяются с помощью специальных зажимных инструментов, которые фиксируют рельефные точки соединения.

Настил выдерживает собственный вес влажного бетона и строительные нагрузки на этапе строительства. После затвердевания бетона он действует вместе с плитой как составная система, выполняя роль растянутой арматуры в конструктивных расчетах.

Варианты профиля и технические данные

Серия напольных настилов с открытым профилем охватывает широкий спектр профилей. В таблице ниже перечислены типичные параметры для нескольких основных моделей.

Строительные характеристики и проверка

1. Возможность незакрепленного пролета

Во время заливки бетона настил должен выдерживать строительные нагрузки за счет собственной прочности и жесткости. Для модели YX60-263-790 из стали Q345 толщиной 1,2 мм максимальный безопорный пролет трехпролетной непрерывной композитной плиты толщиной 120 мм составляет 2,65 м. Модель YX51-250-750 толщиной 0,8 мм имеет применимый диапазон пролетов 2,5–3,0 м.

Эта возможность без опор позволяет осуществлять одновременную установку на нескольких этажах, обеспечивая поэтапную заливку бетона и ускоряя общую последовательность строительства.

2. Несущая способность композитной плиты

Когда стальной настил и бетон действуют совместно посредством тиснений и срезных шпилек, несущая способность значительно увеличивается. Например, конфигурация с использованием YX60-263-790 (толщиной 1,0 мм) со стальными балками Q235 и бетонной плитой C30 толщиной 100 мм имеет предел прочности на изгиб 21,71 кН·м. Если вместо этого использовать сталь Q345, нагрузка возрастает до 29,77 кН·м. Используя эти параметры, можно рассчитать значения несущей способности для других марок бетона, толщины плит и марок стали.

3. Основные строительные процедуры

Некоторые процедуры требуют внимания во время установки. Концы настила должны быть соединены со стальными балками точечной сваркой с полным проваром. В промежуточных соединениях используется сквозная сварка шпилек. Соседние листы соединяются в рельефных точках с помощью специальных обжимных клещей. В искривленных участках рекомендуется плазменная резка, чтобы края были гладкими и сохраняли оцинкованное покрытие.

В оригинальном проекте расстояние между сварными швами составляет 305 мм, но во время строительства оно может быть уменьшено, чтобы предотвратить деформацию при пешеходном движении или заливке бетона. Арматура с отрицательным моментом также должна быть установлена ​​в консольных секциях в соответствии с проектными условиями, чтобы предотвратить растрескивание.

Технические преимущества на практике

1. Несъемная опалубка.Настил заменяет традиционную деревянную опалубку, поэтому нет необходимости в установке, демонтаже или креплении. Это ускоряет сроки строительства.

2. Легкий вес и высокая прочность.Расход стали примерно 9–10 кг/м² для листов толщиной 0,8 мм при оптимальном пролете 2,5–3,5 м. Настил также выполняет функцию растягивающего армирования в системе композитного пола.

3. Эффективное последовательное строительство.Панели можно укладывать на несколько этажей одновременно, а бетон можно заливать поэтапно. Это существенно сокращает общие сроки реализации проекта.

4. Удобная разводка инженерных сетей.Профиль с открытыми ребрами позволяет осуществлять прямую установку кабелепроводов и проводов без дополнительных прорезей или каналов.

5. Коррозионная стойкость и возможность вторичной переработки.Оцинкованное покрытие обеспечивает защиту от ржавчины как на этапе строительства, так и на этапе эксплуатации. Стальной материал полностью пригоден для вторичной переработки по окончании срока службы.

Рекомендации по проектированию и установке

Требования к пролету и нагрузке:Выбирайте профиль и толщину на основе таблиц безопорных пролетов и расчетов нагрузок на композитные плиты. Более тяжелые нагрузки или более длинные пролеты могут потребовать более толстых панелей или более высоких марок стали.

Для маршрутизации инженерных коммуникаций:Открытые ребра облегчают прокладку кабелепроводов и проводки, но расположение должно быть согласовано с размещением арматуры, чтобы избежать конфликтов.

Для изогнутых или неровных участков:Плазменная резка предпочтительнее резки, поскольку позволяет сохранить качество кромки и целостность оцинкованного покрытия.

Во время сварки:Соблюдайте указанное расстояние между точечными сварными швами и срезными шпильками. Временно можно использовать более плотное расстояние, чтобы предотвратить деформацию во время строительства, но для окончательных соединений необходимо соблюдать конструктивный дизайн.

Типичные приложения для проектов

1.Композитные системы перекрытий для многоэтажных и высотных стальных конструкций.

2.Конструкции перекрытий для промышленных предприятий и логистических складов.

3.Проекты большепролетных полов, в том числе в коммерческих комплексах и парковочных сооружениях.

4.Проекты стальных конструкций, требующие быстрого строительства и поэтапных рабочих процессов.

Часто задаваемые вопросы

1. Чем отличаются террасные доски открытого и закрытого профиля по огнестойкости?

Настил с закрытым профилем обычно обеспечивает лучшую огнестойкость, поскольку ребра полностью закрыты, а бетон более полно окружает сталь. Настил открытого профиля может потребовать дополнительных мер противопожарной защиты в зависимости от огнестойкости проекта. Испытания на огнестойкость должны быть рассмотрены для каждого типа профиля.

2. Можно ли использовать настил открытого профиля без временных креплений?

Да, многие модели с открытым профилем предназначены для установки без опор в определенных пределах пролета. Например, YX60-263-790 из стали Q345 толщиной 1,2 мм может пролетать без опоры до 2,65 м для трехпролетной непрерывной плиты шириной 120 мм. Всегда обращайтесь к таблицам пролетов производителя и структурным расчетам проекта.

3. В чем разница между оцинкованным настилом и настилом с алюминиево-цинковым покрытием?

Оба покрытия обеспечивают защиту от коррозии, но покрытие Al-Zn обычно обеспечивает лучшую стойкость к высоким температурам и некоторым агрессивным средам. Выбор зависит от условий проекта и требований к сроку службы. Покрытие Al-Zn часто используется в прибрежных или промышленных условиях.

4. Как прокладываются инженерные коммуникации при настиле открытого профиля?

Открытые ребра обеспечивают пространство для прокладки кабелепроводов и проводов после затвердевания бетона. Это исключает необходимость вырезания каналов в плите. Однако планировку инженерных сетей следует планировать до заливки бетона, чтобы избежать помех арматурным стержням.

5. Какие стандарты применяются к настилу пола с открытыми ребрами?

Основным стандартом для профилированных стальных листов является GB/T 12755-2008. Структурное проектирование обычно соответствует GB 55004-2021 и национальному стандарту Atlas 05SG522. Сертификаты материалов и отчеты об испытаниях под нагрузкой могут быть предоставлены по запросу.
