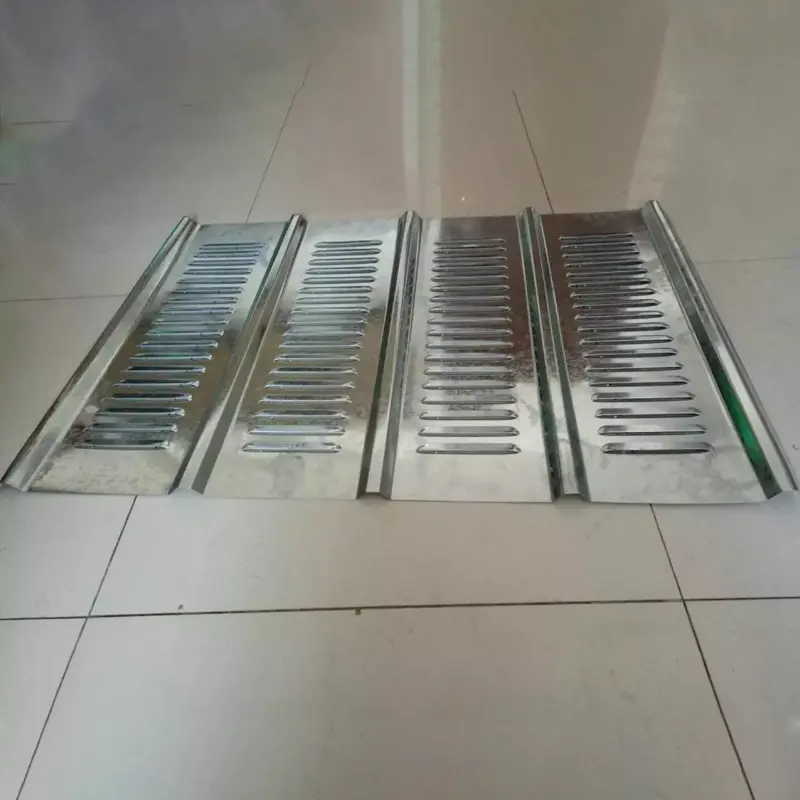

Перфорированный лист с жалюзи

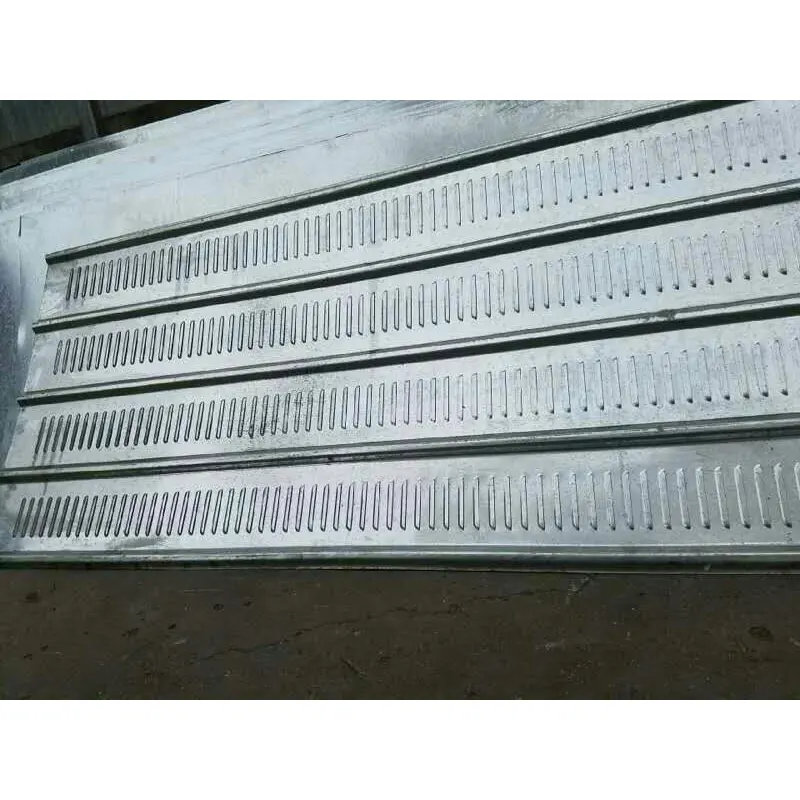

Перфорированный лист с жалюзи — это функциональные архитектурные панели, созданные путем обработки металлических листов с использованием высокоскоростного прецизионного штамповочного оборудования для формирования конструкции из угловых, похожих на жалюзи отверстий. В отличие от стандартных перфорированных панелей (которые имеют сквозные отверстия, такие как круги или квадраты), перфорированные панели с жалюзи имеют наклонные жалюзи. Такая конструкция позволяет воздуху проходить через диагональные каналы, блокируя при этом горизонтальную линию обзора, тем самым достигая эффекта «вентилируемого, но непрозрачного».

Выбор основного материала

В зависимости от условий эксплуатации и требований к производительности можно выбрать следующие материалы:

Q235 Оцинкованная сталь:Самый распространенный материал в строительстве. Поверхности обработаны методом горячего цинкования и электростатическим порошковым покрытием (толщина покрытия ≥60 мкм), выдерживающим 500 часов испытаний в соляном тумане без отслаивания и ржавчины. Стандарт испытаний: ASTM B117/ISO 9227. Лабораторные отчеты предоставляются по запросу.

Нержавеющая сталь 304:Используется для наружных условий, требующих высокой коррозионной стойкости, или для декоративных проектов.

Алюминиевый сплав:Используется для проектов с ограничениями по весу или для проектов, требующих совместимости с кровельными панелями из алюминия, магния и марганца.

Производственный процесс и характеристики:Произведенная с использованием высокоскоростных, прецизионных, полностью автоматизированных линий перфорации, система поддерживает различные материалы, включая рулоны перфорированной стали с цветным покрытием, рулоны алюминия и листы нержавеющей стали. Стандартная толщина варьируется от 0,5 до 2,0 мм (тонкие листы: 0,5–1,0 мм; толстые листы: 1,0–2,0 мм). Типичные углы жалюзи составляют 45–60°, коэффициент открытой площади 40–60%. Стандартные размеры листов 1000×2000 мм и 1250×2500 мм; нестандартные размеры доступны по запросу.

Обработка поверхности:Оцинкованные стальные листы могут быть покрыты электростатическим порошковым покрытием. Цвета подбираются в соответствии со стандартами RAL (распространенные цвета включают темно-серый, светло-серый, королевский синий и темно-зеленый).

Проверка производительности

1. Акустические характеристики – снижение шума, измеренное в лабораторных условиях

Акустические характеристики перфорированных жалюзийных панелей подтверждены конкретными экспериментальными данными. Систематические исследования, проведенные Лабораторией архитектурной акустики Национального университета Ченг Кунг (Тайвань) на микроперфорированных горизонтальных жалюзийных панелях, показали, что среднее снижение шума колеблется от минимум 4 дБ до максимум 15 дБ. Ключевые переменные, влияющие на акустические характеристики, включают длину жалюзи, толщину жалюзи, конфигурацию конструкции (односторонняя или двусторонняя перфорация), угол жалюзи и расстояние между жалюзи.

2. Вентиляция и сопротивление ветру – сопротивление ветру снижено более чем на 30%.

Перфорированные панели жалюзи обеспечивают естественную вентиляцию и сброс давления за счет угловых перфораций в жалюзи, эффективно снижая сопротивление ветра. При использовании в строительных щитах конструкция с жалюзи для воздушного потока снижает сопротивление ветра более чем на 30% по сравнению с традиционными твердыми барьерами, что основано на сравнительных расчетах ветровой нагрузки. Панели разработаны с учетом местных требований к ветровой нагрузке в соответствии с применимыми строительными нормами и правилами (например, GB 50009 / EN 1991), при этом фактические характеристики проверяются посредством структурных расчетов и оценок ветровой нагрузки для конкретного проекта. Это делает их подходящими для прибрежных регионов, подверженных тайфунам и ветрам.

3. Устойчивость к коррозии и атмосферным воздействиям – 500-часовое испытание в солевом тумане.

Коррозионная стойкость перфорированных панелей жалюзи обеспечивается за счет двойной системы: горячего цинкования с последующим электростатическим порошковым покрытием. Оцинкованный базовый слой сочетается с высокотемпературным полиэфирным порошковым покрытием для наружного применения (толщиной ≥60 мкм). Панели выдерживают 500 часов испытаний в солевом тумане, не отслаиваясь и не ржавея, в соответствии с ASTM B117/ISO 9227. Отчеты испытаний третьих лиц доступны по запросу, а срок службы на открытом воздухе оценивается в 5–10 лет при нормальных условиях окружающей среды.

4. Механические и технологические свойства.

Изготовленный из оцинкованной стали Q235, материал обеспечивает превосходную прочность на сжатие, а процесс штамповки с жалюзи обеспечивает высокую точность размеров. В железнодорожных перевозках (вентиляционные и дождезащитные жалюзи) конструкция сочетает в себе передние перфорированные жалюзийные панели с задними дождевыми перегородками для балансировки воздушного потока и защиты от атмосферных воздействий. В силовых отсеках моторизованного оборудования на конструкцию жалюзи можно нанести звукопоглощающий материал толщиной 5–10 мм для снижения шума.

5. Проверенные сценарии применения

Крупномасштабное оформление общественных зданий и звукопоглощение:Эти перфорированные листы с жалюзи используются для отделки и акустической обработки в крупных проектах, таких как аэропорты, железнодорожные вокзалы, стадионы, выставочные центры и станции метро.

Строительный запас:Перфорированный щит с жалюзи имеет модульную конструкцию с болтовым соединением, что исключает необходимость сварки на месте. Он поддерживает повторное использование более 5 раз и может похвастаться степенью переработки стали 95%.

Вентиляция и отвод тепла оборудования:Эти жалюзи, используемые в качестве панелей рассеивания тепла для корпусов оборудования, обычно изготавливаются из нержавеющей стали, оцинкованной стали или алюминия (толщина: 0,8–2 мм), обеспечивая эффективную вентиляцию и отвод тепла, а также защиту от пыли и брызг.

Обзор основных характеристик

Все параметры, перечисленные ниже, основаны на заводских стандартах производства или эталонных испытаниях. Возможна настройка в соответствии с конкретными требованиями проекта.

Ключевые преимущества

1. Вентиляция без обзорности (Уникальная функциональность).Угловая конструкция жалюзи создает перекрытие, если смотреть спереди, блокируя более 90% прямой видимости снаружи, обеспечивая при этом естественный поток воздуха, обеспечивая баланс между защитой конфиденциальности и вентиляцией и рассеиванием тепла. Визуальное экранирование измеряется на расстоянии 1 метра перпендикулярно поверхности панели.

2. Проверенные акустические характеристики (снижение на 4–15 дБ).Лабораторные испытания подтверждают среднее снижение шума на 4–15 дБ; производительность можно еще больше улучшить, добавив звукопоглощающий хлопок или панели с микроперфорацией.

3. Коррозионная стойкость и долговечность (500-часовая проверка солевым туманом).Двойная антикоррозионная защита (горячее цинкование плюс электростатическое порошковое покрытие) гарантирует отсутствие отслаивания и ржавчины после 500 часов испытаний в соляном тумане согласно ASTM B117/ISO 9227; Срок службы на открытом воздухе 5–10 лет.

4. Модульная сборка и возможность повторного использования.Модульная конструкция с болтовыми соединениями исключает необходимость сварки на месте; Панели можно использовать повторно не менее пяти раз, при этом степень переработки стали составляет 95%.

5. Гибкая настройка материалов и спецификаций.Доступен в различных материалах, таких как оцинкованная сталь Q235, нержавеющая сталь и алюминий; Толщина, размеры и цвета пластин могут быть настроены в соответствии с конкретными требованиями проекта.

Сценарии применения

1.Декоративные и звукопоглощающие системы для крупных общественных зданий, таких как аэропорты, железнодорожные вокзалы, стадионы, выставочные центры и станции метро.

2.Забор строительной площадки для дорожных работ, земляных работ в метро и ремонта жилых домов (требуется устойчивость к ветру и сброс давления).

3.Вентиляция, теплоотвод и пылезащита промышленных предприятий и аппаратных помещений.

4.Шумозащитные барьеры для городских дорог и промышленных зон (в сочетании со звукопоглощающими материалами).

5.Интегрированные системы архитектурного затенения и вентиляционных жалюзи.

Почему стоит выбрать перфорированные панели жалюзи?

Вы ищете функциональную панель, которая сочетает в себе вентиляцию и экранирование для архитектурного оформления, строительных щитов или проектов по снижению шума? Эти панели, изготовленные из оцинкованной стали Q235 или нержавеющей стали, оснащены прецизионно штампованными жалюзи, расположенными под углом 45–60°. Они обеспечивают более 90% визуального экранирования (измеряется на расстоянии 1 м перпендикулярно), обеспечивая при этом естественную вентиляцию и сброс давления, обеспечивая более чем на 30% меньше сопротивления ветру по сравнению со сплошными панелями. Акустические лабораторные испытания подтверждают снижение шума на 4–15 дБ, а 500-часовые испытания в солевом тумане (ASTM B117/ISO 9227) подтверждают их коррозионную стойкость; Модульная конструкция позволяет многократное повторное использование. От декоративного звукопоглощения в больших общественных зданиях до ветрозащитных щитов для городских дорожных работ — перфорированные жалюзийные панели, подкрепленные проверенными данными о производительности, предлагают надежное решение, обеспечивающее «вентиляцию без видимости» наряду со снижением шума и устойчивостью к ветру.

Часто задаваемые вопросы

1. Какие стандарты используются для испытаний в солевом тумане?

Мы тестируем наши панели с порошковым покрытием в соответствии с ASTM B117 или ISO 9227 в течение 500 часов. Отчеты сторонних испытаний доступны по запросу для проверки результатов.

2. Как измеряется 90% визуальный скрининг?

Скорость визуального экранирования измеряется на расстоянии 1 метра перпендикулярно поверхности панели. При нормальных углах обзора наклонные жалюзи перекрываются, блокируя более 90 % горизонтальной линии обзора, сохраняя при этом поток воздуха.

3. Можно ли использовать панели в районах с сильным ветром?

Да. Решетчатая конструкция снижает ветровую нагрузку более чем на 30% по сравнению со сплошными панелями. Мы выполняем расчеты ветровой нагрузки для конкретного проекта в соответствии с применимыми нормами (например, GB 50009 или EN 1991), чтобы гарантировать правильность проектирования панелей и опорной конструкции.

4. Какие материалы доступны для изготовления перфорированных панелей с жалюзи?

Мы предлагаем оцинкованную сталь Q235, нержавеющую сталь 304 и алюминиевый сплав. Выбор зависит от требований к коррозии, ограничений по весу и эстетических предпочтений. Все материалы могут быть окрашены порошковой краской в ​​различные цвета RAL.

5. Предоставляете ли вы образцы или отчеты об испытаниях перед заказом?

Да, мы можем предоставить образцы панелей для оценки и предоставить соответствующие отчеты об испытаниях (солевой туман, акустические, механические) по запросу. Наша инженерная команда также предлагает технические консультации для вашего конкретного проекта.

6. Как устанавливаются панели?

Панели предназначены для модульной сборки на болтах, что исключает необходимость сварки на месте. Это обеспечивает более быструю установку и легкую разборку, а панели можно использовать повторно несколько раз.
