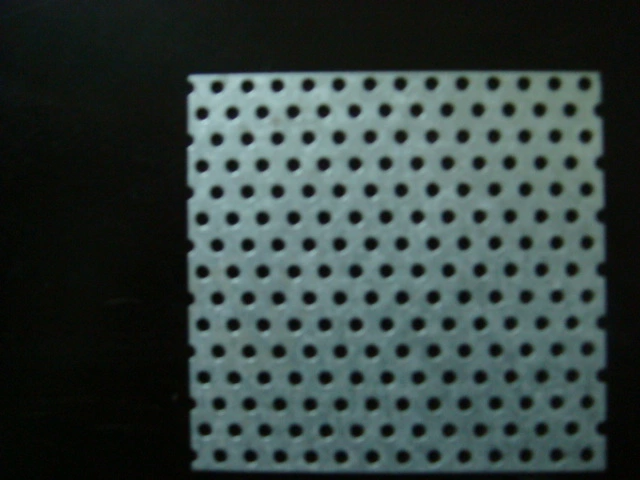

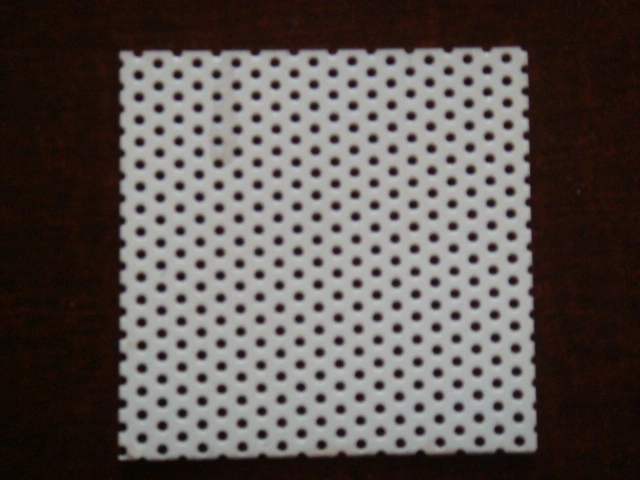

Цветной стальной перфорированный лист

Перфорированные металлические листы, также известные как перфорированные панели или перфорированная сетка, производятся путем пробивания отверстий в металлических листах.СЭНБО Строительные материалыпоставляет эту продукцию для архитектурного, акустического и промышленного применения, уделяя особое внимание точности размеров и отслеживаемости материалов.

Выбор основного материала зависит от условий эксплуатации и требований к производительности. Обычно используются три группы материалов:

нержавеющая сталь 304:Обеспечивает коррозионную стойкость, подходит для наружных и химически агрессивных сред. Репрезентативный образец не показал ржавчины после 1000 часов испытаний в солевом тумане в условиях ASTM B117. Фактическая производительность зависит от качества поверхности и подготовки кромок.

Алюминиевый сплав (например, 6061):Имеет низкую плотность (около 2,7 г/см³) в сочетании с хорошей прочностью. Материал может быть анодирован или покрыт порошковой краской для повышения долговечности и внешнего вида поверхности.

Q235 оцинкованная сталь или сталь с цветным покрытием:Экономичный вариант для общего архитектурного и промышленного использования. Защита поверхности обычно достигается путем горячего цинкования с последующим электростатическим порошковым покрытием.

Производственный процесс и размерный ряд

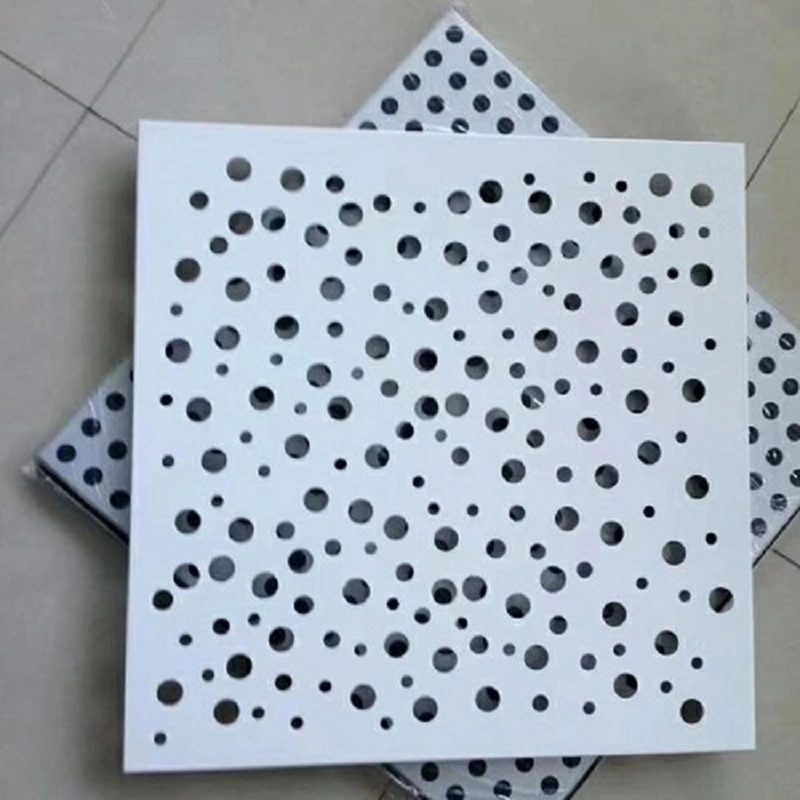

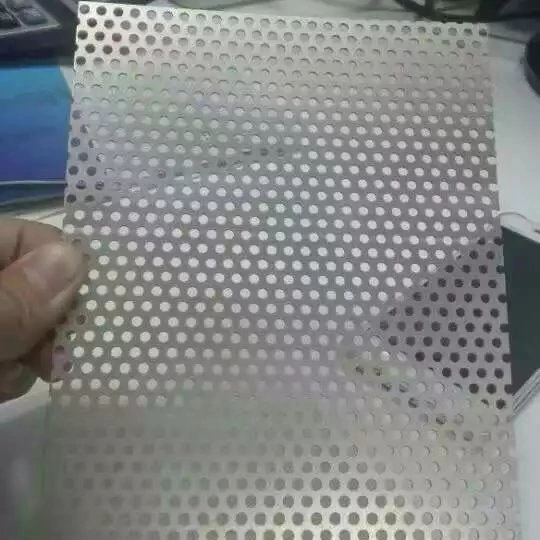

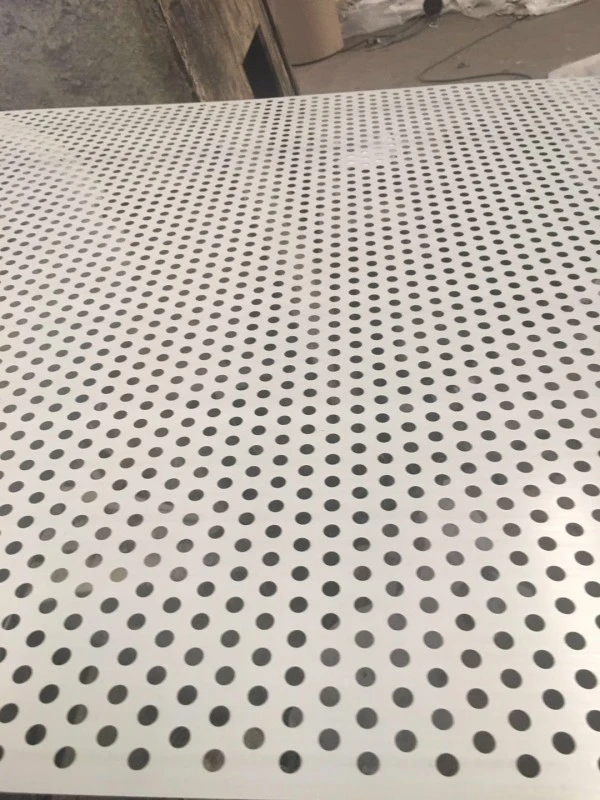

Высокоскоростное перфорационное оборудование с ЧПУ позволяет создавать более 20 рисунков перфорации, включая круглые, квадратные, прорезные, шестиугольные, крестообразные, в форме рыбьей чешуи и сливового цвета. Этот процесс позволяет точно контролировать диаметр отверстий, расстояние между ними и соотношение открытой площади.

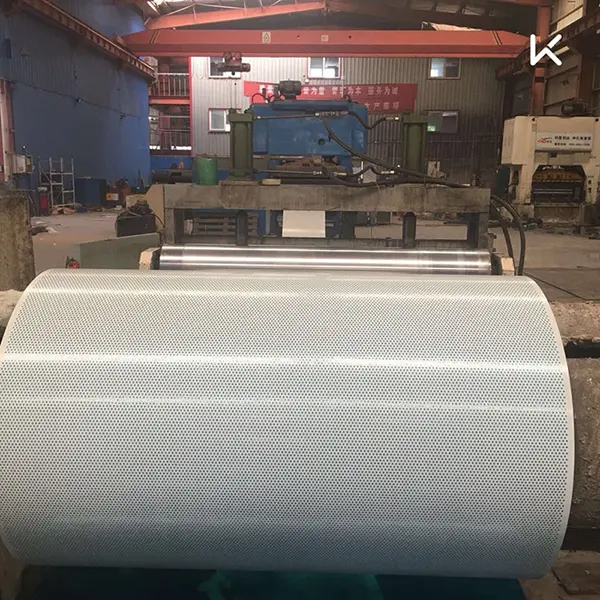

Плоские листы могут изготавливаться толщиной от 0,1 мм до 15 мм, с диаметром отверстий от 0,1 мм до 200 мм. Рулонные листы доступны толщиной от 0,2 мм до 1,5 мм, максимальной шириной 1250 мм и диаметром отверстий от 0,5 мм до 10 мм. Для архитектурного применения обычная толщина варьируется от 0,5 до 2,0 мм, а диаметр отверстий — от 3 до 20 мм. Типичное соотношение открытой площади составляет от 15% до 60%, а допуск на диаметр отверстия контролируется в пределах ±0,1 мм.

Варианты обработки поверхности

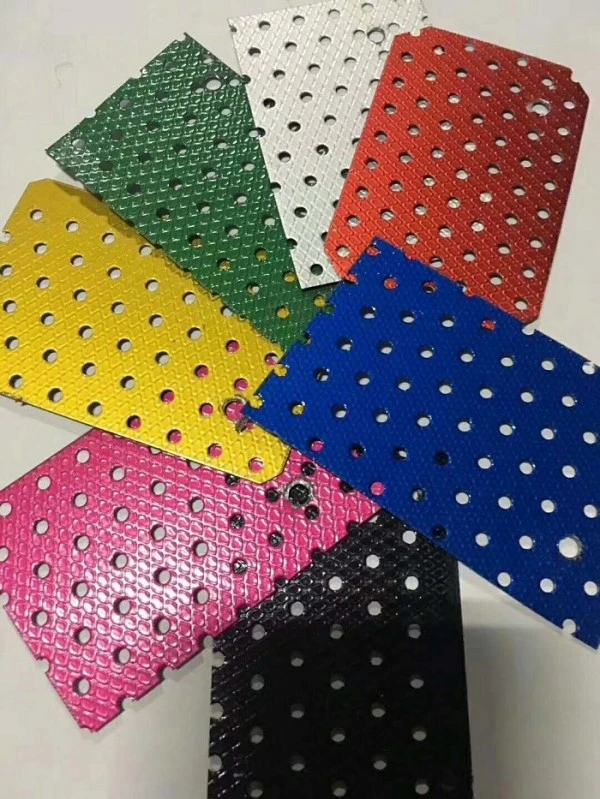

Листы из алюминиевого сплава можно анодировать для создания твердого и плотного оксидного слоя, который повышает коррозионную стойкость и твердость поверхности. Порошковое покрытие обеспечивает экологически чистую отделку, устойчивую к хорошим погодным условиям и химическому воздействию. Электрофоретическое покрытие обеспечивает равномерное покрытие с сильной адгезией.

Стальные листы обычно защищаются методом горячего цинкования с последующим электростатическим порошковым покрытием с типичной толщиной покрытия не менее 60 мкм.

Измеренные характеристики производительности

1. Акустические характеристики: значения NRC по результатам лабораторных испытаний.

Перфорированные листы способствуют звукопоглощению при установке с воздушным зазором или пористым материалом подложки. Звуковые волны, попадая в отверстия, теряют энергию из-за трения и вязкости на поверхностях отверстий.

Коэффициенты звукопоглощения измерялись на заданных частотах октавного диапазона в соответствии с ASTM C423 для типичной сборки, состоящей из алюминиевой панели с шестиугольными отверстиями, пористой подложкой и воздушной полостью. Итоговый коэффициент шумоподавления (NRC) составил 0,8 или выше для этой тестируемой конфигурации. Фактическое значение NRC для конкретной установки зависит от толщины панели, размера отверстия, скорости перфорации, материала подложки, глубины воздушной полости и метода монтажа. Протоколы испытаний предоставляются по запросу.

2. Механические свойства и грузоподъемность.

Механические характеристики зависят от основного материала, толщины и рисунка перфорации. Несущая способность конструкции должна рассчитываться в соответствии с применимым стандартом проектирования на основе толщины панели, геометрии перфорации, расстояния между опорами, пролета и метода крепления. Для справки: посредством инженерных расчетов было проверено, что стальная панель толщиной 3 мм с квадратными перфорациями (отверстие 10 мм) и указанным опорным пролетом выдерживает равномерно распределенную нагрузку 5 кН/м². Подробные расчеты могут быть предоставлены по запросу.

Панели с круглыми перфорациями (отверстие 20 мм, открытая площадь 50 %) демонстрируют сопротивление воздушному потоку 50 Па или менее при испытаниях в соответствии с ISO 5801.

Коррозионная стойкость подтверждена испытанием в солевом тумане: образец из нержавеющей стали 304 не показал ржавчины через 1000 часов в соответствии с ASTM B117; оцинкованная сталь с горячим цинкованием и порошковым покрытием не показала отслаивания или ржавчины через 500 часов работы по тому же стандарту. Имеются протоколы испытаний.

3. Прочность поверхности и устойчивость к погодным условиям.

Панели из анодированного алюминия или алюминия с порошковым покрытием обладают повышенной устойчивостью к коррозии, износу и воздействию ультрафиолета. Эффективность каждой обработки поверхности может быть подтверждена соответствующими протоколами испытаний, прилагаемыми к заказу.

4. Опыт применения в строительстве и транспорте.

Перфорированные панели используются в шумозащитных барьерах на транспорте, часто в сочетании со звукопоглощающим материалом за перфорированной поверхностью. В общественных зданиях, таких как терминалы аэропортов, железнодорожные вокзалы, стадионы и выставочные центры, панели обеспечивают акустический контроль, одновременно обеспечивая гибкость визуального дизайна.

В архитектурных фасадах используется перфорация для создания полупрозрачных эффектов и вариаций света и тени. Документированные примеры включают металлический фасад апартаментов Skylight во Франции и библиотеку Центральной академии изящных искусств. Для получения ссылок и документации по конкретному проекту свяжитесь с нашей командой.

Технические характеристики и доказательные примечания

Следующие параметры основаны на стандартном производстве и соответствующих стандартах испытаний. Там, где это применимо, подтверждающая документация предоставляется по запросу.

Ключевые особенности и практические преимущества

1. Проверенные акустические характеристики.NRC выше 0,8 было подтверждено для конкретной протестированной сборки. В сочетании с соответствующей подложкой и воздушной полостью панели помогают снизить уровень шума в транспортных барьерах и архитектурных акустических системах.

2. Гибкость материала.Варианты включают нержавеющую сталь 304 для защиты от коррозии, алюминиевый сплав для легких декоративных целей и оцинкованную сталь для экономичного общего использования.

3. Разнообразие рисунков перфорации.Доступно более 20 шаблонов с настраиваемым диаметром отверстий и соотношением открытой площади для достижения желаемой визуальной прозрачности, акустических характеристик и вентиляции.

4. Устойчивая к атмосферным воздействиям отделка.Алюминиевые панели могут быть анодированы или окрашены порошковой краской; Стальные панели подвергаются горячему цинкованию и порошковому покрытию. Могут быть предоставлены протоколы испытаний на устойчивость к солевому туману.

5. Широкий диапазон применения.Подходит для декоративной акустической обработки общественных зданий, барьеров от шума дорожного движения, ограждений промышленного оборудования и компонентов фильтрации.

Руководство по выбору и установке

Для акустических применений:Выберите рисунок перфорации и открытую область в зависимости от целевого диапазона частот. Пористый материал основы и воздушный зазор значительно улучшают впитывание. Используйте данные испытаний ASTM C423 в качестве руководства, но проверяйте производительность для вашей конкретной сборки.

Для наружных фасадов:Выбирайте нержавеющую сталь 304 или алюминий с порошковым покрытием для обеспечения долгосрочной устойчивости к коррозии. Убедитесь, что толщина и профиль панели соответствуют требованиям к ветровой нагрузке в месте реализации проекта.

Для промышленной фильтрации:Точно укажите необходимый диаметр отверстия, расстояние и открытую площадь. Контроль допусков на размеры имеет решающее значение для стабильной производительности фильтрации.

Во время установки:Обращайтесь с панелями осторожно, чтобы не погнуть и не повредить перфорированные края. Используйте соответствующие крепления и опорную рамку. При использовании акустических сборок убедитесь, что материал подложки установлен без зазоров и компрессий, которые могут снизить производительность.

Поддержка индивидуального производства

Мы принимаем предоставленные заказчиком чертежи в распространенных форматах САПР (DXF, DWG) для индивидуальных макетов перфорации. Перед началом производства наша команда инженеров проверяет геометрию отверстий, краевое расстояние, открытую площадь и требования к формованию. Первичная проверка изделия и сертификаты на материалы предоставляются по запросу.

Типичные области применения

1.Системы звукового барьера для контроля шума на автомагистралях, железных дорогах и метро.

2.Внутренняя звукопоглощающая отделка крупных общественных зданий, в том числе терминалов аэропортов, вокзалов высокоскоростных поездов, стадионов и выставочных центров.

3.Архитектурные фасады, потолки и перегородки, создающие светотеневые эффекты и полупрозрачные визуальные конструкции.

4.Защитные чехлы для промышленного оборудования, теплоотводящие панели и решетки динамиков.

5.Промышленная фильтрация и скрининг для химического оборудования, фармацевтического оборудования и оборудования для пищевой промышленности.

Часто задаваемые вопросы

1. Как выбрать размер перфорации и открытую площадь акустического потолка?

Выбор зависит от целевого диапазона частот и материала основы. Для общего поглощения речи обычно используется открытая площадь 20–30% с диаметром отверстий 3–6 мм. Более толстая пористая подложка и более глубокая воздушная полость улучшают поглощение низких частот. Мы рекомендуем протестировать типовую сборку или проконсультироваться со специалистом по акустике для критических помещений.

2. В чем разница между перфорированными металлическими листами и просечно-вытяжными листами?

Перфорированные листы штампуются из цельного металла, оставляя чистый, равномерный рисунок отверстий с высокой степенью точности. Расширенный металл разрезается и растягивается, образуя сетку с ромбовидными отверстиями и текстурированной поверхностью. Перфорированные листы обычно обеспечивают лучшую плоскостность и более широкий диапазон декоративных рисунков, тогда как просечно-вытяжной металл часто легче и дешевле для определенных промышленных применений.

3. Можно ли согнуть или сформировать перфорированные металлические листы после штамповки?

Да, но размер зависит от материала, толщины и рисунка перфорации. Сильно открытые узоры снижают формуемость. Если требуется формовка, расположение штамповок должно быть спроектировано таким образом, чтобы избежать чрезмерного напряжения на краях отверстий. Обсудите требования к формированию с нашей командой инженеров на этапе проектирования.

4. Какой материал выбрать для облицовки прибрежного фасада?

Для прибрежных зон обычно рекомендуется использовать нержавеющую сталь 304 или алюминиевый сплав с подходящим анодированным или порошковым покрытием. Нержавеющая сталь обеспечивает высочайшую устойчивость к коррозии, а алюминий легче. Избегайте использования стандартной оцинкованной стали, если она не имеет дополнительных защитных покрытий, подходящих для конкретных условий.

5. Всегда ли более высокая открытая площадка обеспечивает лучшее звукопоглощение?

Не обязательно. Хотя более высокая открытая площадь позволяет большему количеству звука достигать материала подложки, существует оптимальный диапазон. Выше определенного порога масса и жесткость панели уменьшаются, что может снизить низкочастотные характеристики. Взаимодействие между открытой площадью, диаметром отверстия, материалом подложки и глубиной полости определяет общее поглощение. Для получения точных результатов рекомендуется тестирование или моделирование.
