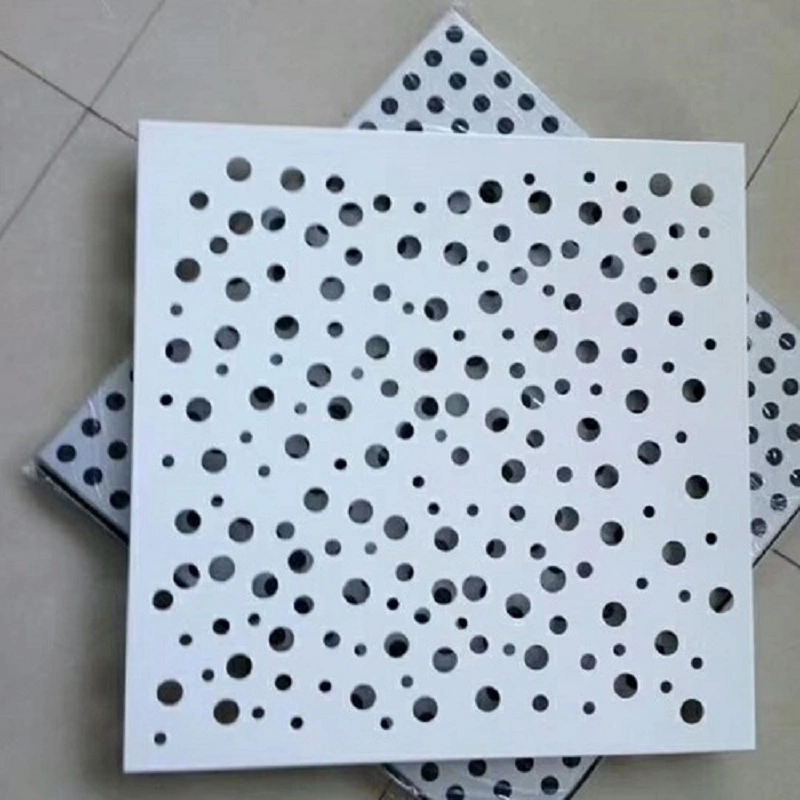

Перфорированные панели Alu-Mg-Mn

Перфорированные панели Alu-Mg-Mn производятся из алюминиево-магниево-марганцевого сплава серии АА3004 (AlMg1Mn1) с использованием высокоскоростного прецизионного штамповочного оборудования.СЭНБО Строительные материалыпоставляет эти панели для архитектурных применений, требующих как акустических характеристик, так и визуальной привлекательности, таких как терминалы аэропортов, станции высокоскоростного железнодорожного транспорта, спортивные площадки и выставочные центры.

Сплав содержит примерно 1,0–1,5% марганца и 0,8–1,3% магния, остальное составляет алюминий. Этот состав обеспечивает сочетание низкой плотности и хорошей механической прочности. Основной металл негорючий, а формованные панели обеспечивают гибкость конструкции для изогнутых или плоских поверхностей.

Акустические характеристики и опыт реализации проектов

Большие помещения с твердыми поверхностями часто страдают от чрезмерной реверберации и эха. Перфорированные панели Al-Mg-Mn можно комбинировать со звукопоглощающими материалами, такими как акустическая ткань или стекловата, для создания конструкции, улучшающей звукопоглощение. В оптимизированных конфигурациях комбинированная система может достичь коэффициента звукопоглощения выше 0,9 в конкретных лабораторных условиях.

Фактические акустические характеристики зависят от скорости перфорации панели, диаметра отверстий, типа и толщины материала подложки, глубины воздушной полости и метода монтажа. Отчеты испытаний для типичных конфигураций доступны по запросу.

Например, на стадионе округа Цзунъян была установлена ​​акустическая система с использованием перфорированных панелей Al-Mg-Mn со звукопоглощающим хлопком и акустической тканью для решения проблем эха. На стадионе Олимпийского спортивного парка Линьи перфорированные панели были соединены с изоляцией из стекловаты на крыше для снижения шума. Эти проекты демонстрируют типичные приложения, но для каждого проекта необходимо проверять конкретную производительность.

Механическая прочность и легкий вес

Плотность алюминиево-магниево-марганцевого сплава составляет примерно 2,75 г/см³, что составляет около трети плотности стали. Это снижает нагрузку на конструкцию при использовании в длиннопролетных крышах или подвесных потолках. AA3004 в состоянии H36/H46 достигает прочности на разрыв 240–285 МПа, предела текучести не менее 190 МПа и удлинения не менее 3%, обеспечивая баланс между прочностью и формуемостью.

Огнестойкость и коррозионная стойкость

Сама металлическая подложка негорючая. Классификация пожарной безопасности всей панели в сборе зависит от структуры панели, покрытия, конфигурации перфорации и материалов подложки и должна быть подтверждена соответствующим протоколом испытаний. Для проектов, требующих определенного класса огнестойкости, мы можем предоставить документацию из аккредитованных лабораторий.

Поверхность алюминия естественным образом образует плотный оксидный слой, который обеспечивает самозащитную коррозионную стойкость к слабым кислотам и щелочам. Ожидаемый срок службы зависит от марки сплава, системы покрытия, качества монтажа и воздействия окружающей среды. Для проектов с определенными целевыми показателями долговечности выбор материалов и покрытий должен основываться на конкретной среде.

Размеры и параметры спецификации

В следующей таблице перечислены типичные характеристики. Доступна индивидуальная настройка диаметра отверстия, рисунка, скорости перфорации, формы профиля и цвета покрытия.

Ключевые особенности и практические преимущества

1. Эффективный акустический контроль в больших помещениях.При использовании в составе звукопоглощающего узла панели помогают уменьшить эхо и реверберацию. Производительность зависит от материала подложки и особенностей установки.

2. Легкий вес и достаточная прочность.Низкая плотность снижает нагрузку на конструкцию, а прочность на разрыв выше 240 МПа позволяет использовать конструкции с большими пролетами без чрезмерного прогиба.

3. Коррозионная стойкость и долговечность.Слой натурального оксида и дополнительное покрытие из ПВДФ обеспечивают устойчивость к атмосферным воздействиям и умеренному химическому воздействию. Фактический срок службы зависит от условий окружающей среды и технического обслуживания.

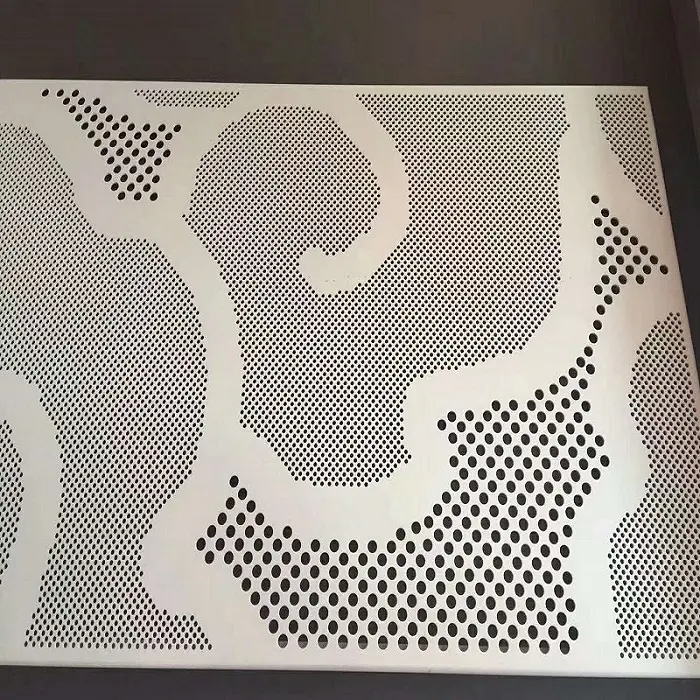

4. Гибкость дизайна.Рисунок перфорации, диаметр отверстия, открытая площадь, форма профиля и цвет могут быть настроены в соответствии с архитектурными и акустическими требованиями.

5. Материал, пригодный для вторичной переработки.Алюминиевый сплав подлежит полной вторичной переработке по окончании срока службы, что соответствует принципам устойчивого строительства.

Руководство по выбору и установке

Для акустического дизайна:Определите целевое время реверберации и необходимое поглощение. Выберите подходящую скорость перфорации и сочетайте с акустической тканью или звукопоглощающим хлопком. Воздушная полость за панелью может улучшить низкочастотные характеристики.

Для пожаробезопасных зон:Подтвердите требуемый класс огнестойкости и убедитесь, что вся сборка, включая все материалы основы, соответствует местным нормам. Сама металлическая панель негорючая, но добавленные материалы могут повлиять на общий рейтинг.

Для наружных помещений или помещений с высокой влажностью:Выберите подходящую систему покрытия, например ПВДФ, для повышения устойчивости к атмосферным воздействиям. Во время установки тщательно герметизируйте стыки и края, чтобы предотвратить попадание влаги.

Во время установки:Используйте соответствующие методы подъема, чтобы не сгибать и не царапать перфорированную поверхность. Следуйте указанной схеме крепления и обеспечьте правильное выравнивание, чтобы обеспечить аккуратный внешний вид.

Типичные области применения

1.Звукопоглощающие потолочные и стеновые системы для спортивных объектов, таких как стадионы и бассейны.

2.Акустические декоративные установки для транспортных узлов, в том числе терминалов аэропортов, станций высокоскоростного железнодорожного транспорта и станций метро.

3.Общественные здания с особыми акустическими требованиями, такие как конференц-центры, выставочные центры и театры.

4.Решения по снижению шума для промышленных предприятий и аппаратных.

Часто задаваемые вопросы

1. В чем разница между перфорированными панелями Al-Mg-Mn и стандартными перфорированными стальными панелями?

Панели Al-Mg-Mn легче стальных панелей той же толщины, что снижает нагрузку на конструкцию и упрощает монтаж. Они также обеспечивают естественную коррозионную стойкость благодаря оксидному слою, тогда как стальные панели требуют цинкования или покрытия. Формируемость сплава делает его подходящим для изготовления изогнутых или сложных форм.

2. Какую скорость перфорации следует указать для акустического потолка стадиона?

Для больших площадок распространена степень перфорации от 15% до 30%, но оптимальное значение зависит от целевого диапазона частот и материала основы. Консультант по акустике может дать конкретные рекомендации в зависимости от объема помещения и предполагаемого использования.

3. Применимо ли указанный коэффициент звукопоглощения только к перфорированной панели?

Нет. Указанное значение 0,9 или выше относится к полной сборке, включая перфорированную панель, пористый поглотитель (например, стекловату) и любую воздушную полость. Сама по себе панель имеет ограниченное поглощение. Мы рекомендуем протестировать репрезентативную сборку для критически важных проектов.

4. Какую марку сплава следует выбрать для наружной кровли?

AA3004 обычно используется для наружных кровельных и фасадных работ из-за его более высокой прочности и хорошей коррозионной стойкости. AA3003 можно использовать для менее требовательных внутренних работ. Уточните у инженера-проектировщика, какая марка соответствует требованиям к конструкции и долговечности.

5. Как следует подбирать толщину панелей для пролетов подвесного потолка?

Толщина панели влияет как на жесткость конструкции, так и на вес. Для подвесных потолков при средних пролетах часто используют толщину 0,8–1,0 мм, тогда как для больших пролетов или более высоких нагрузок может потребоваться 1,2 мм. При выборе следует ориентироваться на таблицы пролетов производителя и требования к нагрузке проекта.
