Система поддержки ограждающих конструкций здания состоит из второстепенных элементов конструкции, крепежных элементов, гидроизоляционных компонентов и отделочных аксессуаров, которые соединяют основной стальной каркас с крышей и стеновыми панелями.СЭНБОСтроительные материалыпоставляет полный спектр этих компонентов для проектов стальных конструкций, включая прогоны, опорные зажимы, водосточные системы, гидроизоляционные материалы и уплотнительные материалы.
Система обычно делится на пять функциональных групп:
Структурная поддержка:Стальные прогоны C, Z, U и L-образной формы, шляпные швеллеры, провисающие стержни и раскосы. Эти элементы передают нагрузки от кровельных и стеновых панелей на основной стальной каркас.
Крепление и подключение:Зажимы для поддержки крыши и стен, скользящие и фиксированные кронштейны, самосверлящие винты, срезные шпильки и скрытые крепления. Эти компоненты определяют, как панели крепятся и как компенсируются тепловые движения.
Дренаж:Желоба из стали или нержавеющей стали, водоотводы для дождевой воды, водосточные трубы и компоненты сифонного дренажа. Правильная конструкция дренажа предотвращает скопление и протечки воды по периметру крыши.
Перепрошивка и обрезка:Коньковые заглушки, гидроизоляционные листы, отделка кромок, затворы и отливные кромки. Эти элементы герметизируют края и переходы панелей, предотвращая попадание воды и обеспечивая законченный внешний вид.
Изоляция и герметизация:Теплоизоляция, пароизоляция, дышащие мембраны, герметизирующие ленты и прокладки. Эти продукты контролируют теплообмен, управляют конденсацией и поддерживают воздухонепроницаемость.
С-образные прогоныявляются наиболее широко используемыми второстепенными элементами в металлических ограждающих конструкциях зданий. Размеры варьируются от C80 до C350, толщина от 1,5 мм до 3,5 мм. Они просты в изготовлении и установке, что делает их пригодными для общепромышленных зданий и складов.
Z-образные прогоныобеспечивают лучшие характеристики перекрытия, чем С-образные секции, и часто предназначены для более длинных пролетов. Размеры варьируются от Z80 до Z350, с предварительно пробитыми отверстиями для повышения точности установки и улучшения дренажных характеристик.

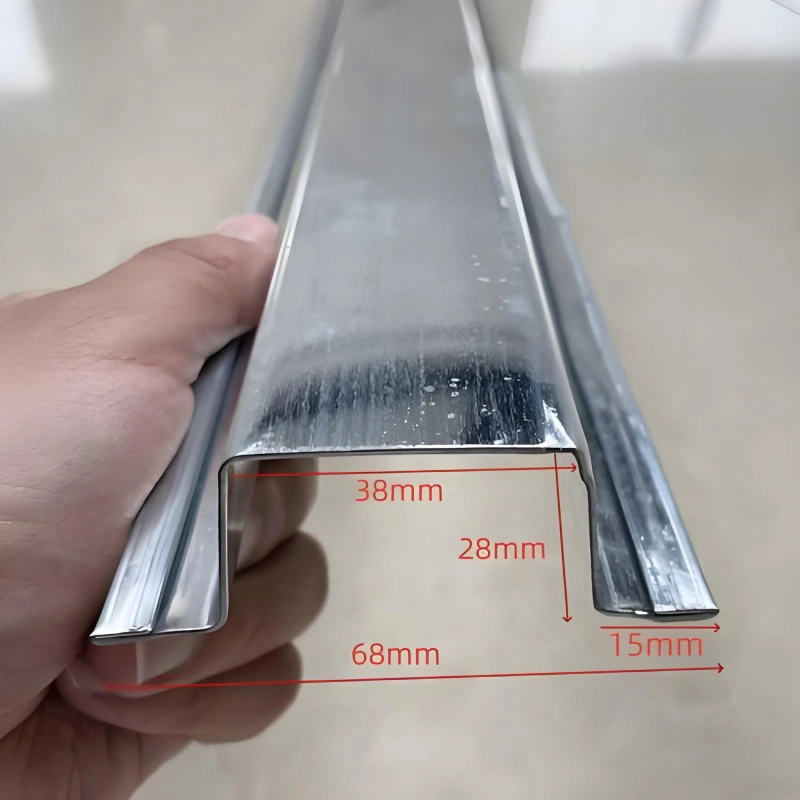

U-образная и L-образная сталь.используются для обрамления дверей и окон, усиления углов и крепления кромок.Шапочные каналыработать с соответствующими опорными кронштейнами в системах, требующих точного выравнивания. Провисающие стержни и распорные трубы улучшают общую устойчивость системы прогонов.

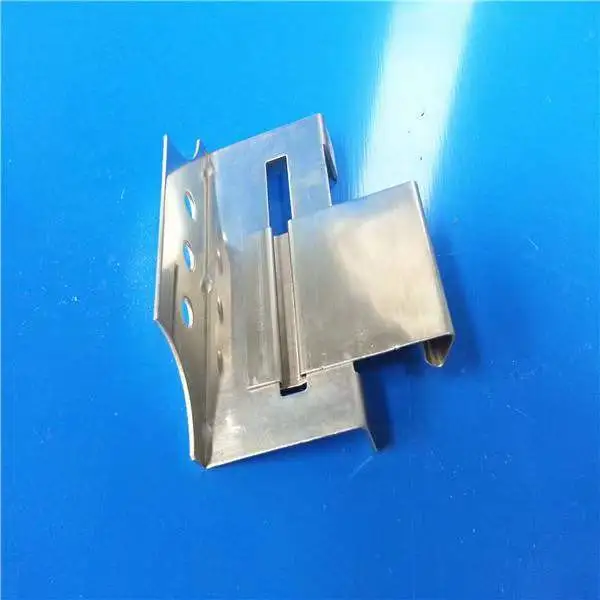

Опорные зажимы являются наиболее технически важной частью кровельной системы со стоячим фальцем.Раздвижные опорыпозволяют панели крыши расширяться и сжиматься при изменении температуры, уменьшая напряжение, которое в противном случае могло бы вызвать коробление или усталость крепежа. Эти опоры обычно включают в себя изолирующую прокладку для предотвращения образования тепловых мостов.Фиксированные опорыиспользуются в местах, где движение должно быть ограничено, например, на карнизе или коньке.
Самосверлящие винты с шайбами из EPDM являются стандартным крепежом для большинства соединений стеновых и кровельных панелей. Шайба обеспечивает герметичность, а покрытие винтов обеспечивает устойчивость к коррозии. Срезные шпильки используются в системах настила композитного перекрытия для соединения настила со стальной балкой и передачи усилий сдвига.
В системах со стоячим фальцем зажимы из нержавеющей стали и алюминиевые зажимы фиксируют панели, не проникая в поверхность крыши. Это уменьшает количество открытых крепежных элементов и повышает долговременную водонепроницаемость.

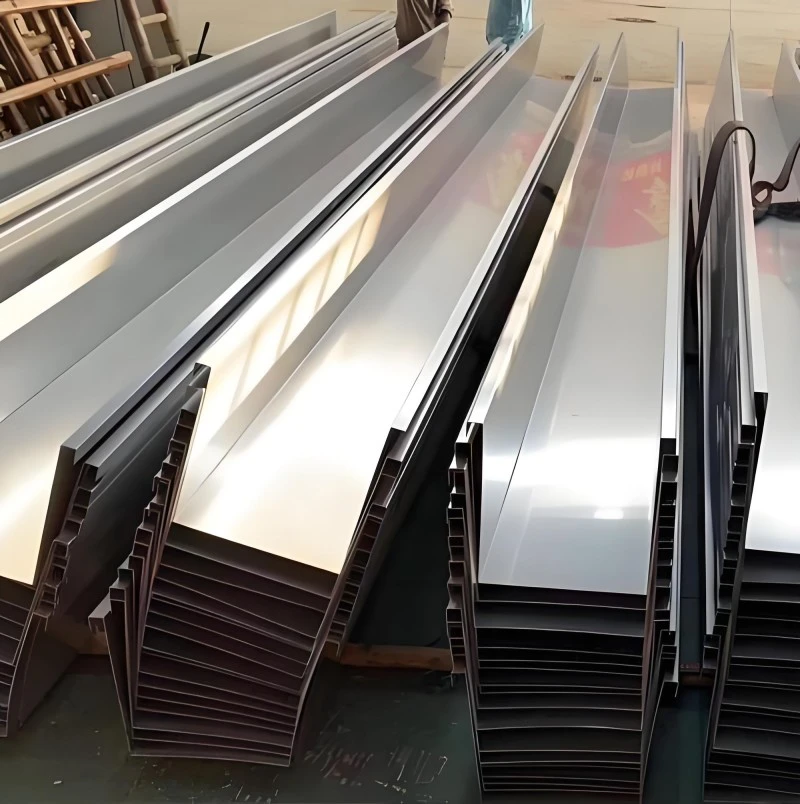

Стальные желоба являются основным элементом сбора водоотвода с крыши. Обычные материалы включают оцинкованную сталь и нержавеющую сталь толщиной от 1,0 до 2,0 мм. Нержавеющая сталь обеспечивает лучшую устойчивость к коррозии и предпочтительна в прибрежных или промышленных условиях.

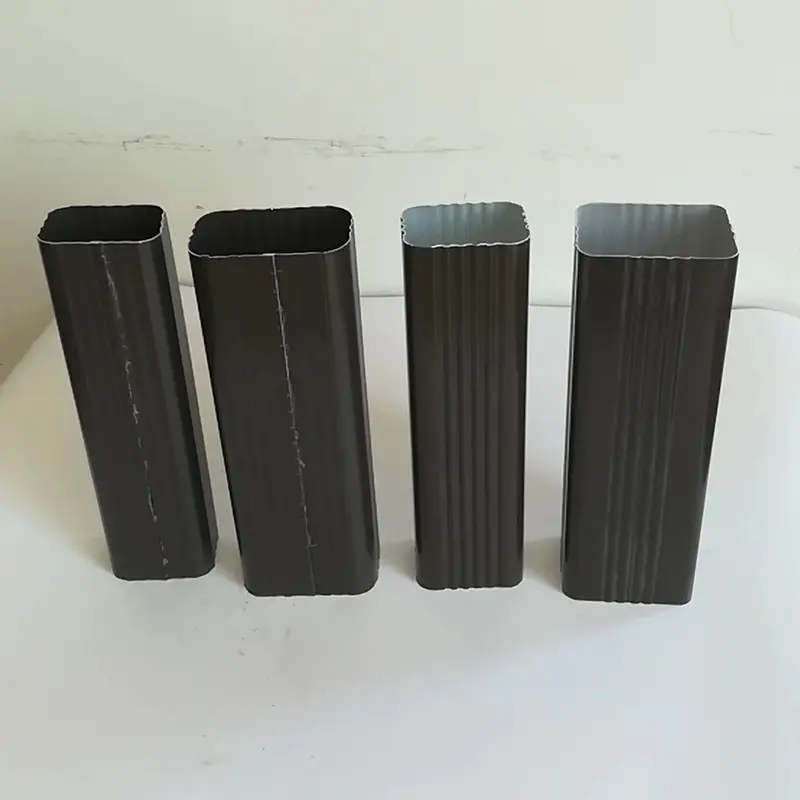

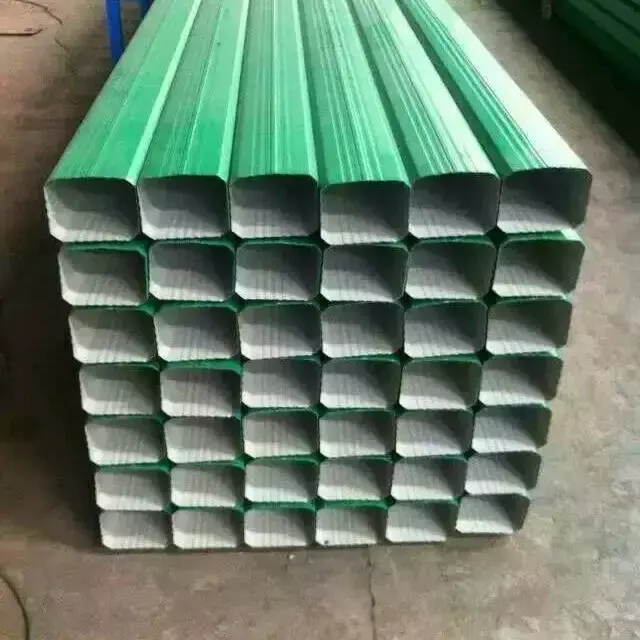

Сифонные водоотводные системы используются на кровлях больших пролетов, где требуется высокая водоотводящая способность. Водосточные трубы и водоотводы дополняют систему, направляя воду из желоба в дренажную сеть.
Отливы и отделочные детали герметизируют переходы между панелями, стенами и проходами в крыше. Коньковые заглушки закрывают вершину крыши, отливные листы обрабатывают стыки стены с крышей, а кромочная отделка завершает периметр. Затворы и отливные кромки предотвращают попадание воды на торцы панелей и карнизы.
Изоляционные материалы, такие как минеральная вата и стекловата, устанавливаются под крышей и стеновыми панелями. Дышащие мембраны позволяют влаге уходить, предотвращая попадание воды, а пароизоляция предотвращает образование конденсата внутри изоляционного слоя. Герметизирующие ленты и прокладки дополняют систему герметичности.
| Категория компонента | Общие характеристики | Примечания |
|---|---|---|
| С-образные прогоны | С80–С350, толщина 1,5–3,5 мм. | Чаще всего встречается в обычных зданиях. |
| Z-образные прогоны | Z80–Z350, толщина 1,5–3,5 мм. | Доступны предварительно перфорированные отверстия |
| Опоры крыши | Раздвижные и фиксированные типы, разная высота. | С изоляционной прокладкой |
| Самосверлящие винты | Шайба из EPDM, диапазон температур от -45°C до 120°C. | Покрытие определяет коррозионную стойкость |
| Стальные желоба | Оцинкованная или нержавеющая, 1,0–2,0 мм. | Нержавеющая сталь для прибрежных зон |
| Мигание и обрезка | Оцинкованная или окрашенная, 0,4–0,8 мм. | Профиль соответствует типу панели |
| Изоляция | Минеральная вата, стекловата, 50–150 мм. | Выбирается по тепловым требованиям |
| Дышащая мембрана | Тип ПЭ, ширина 1,0–1,5 м | Водонепроницаемый и паропроницаемый |
| Применимый стандарт | ДЖГД/Т 473-2019 | Проектирование системы металлических ограждающих конструкций здания |
Для кровельных систем:Расстояние между прогонами, тип опорного зажима и профиль панели должны быть согласованы. Скользящие опоры являются стандартными для кровель со стоячим фальцем, чтобы компенсировать тепловые движения. Высота опоры должна соответствовать толщине изоляции во избежание сжатия.
Для стеновых систем:Обычно достаточно прогонов С-образной формы. Способ крепления зависит от профиля стеновой панели и ветровой нагрузки. Самосверлящие винты с шайбами из EPDM обычно используются для открытых крепёжных стен; Для архитектурных панелей можно использовать скрытый крепеж.
Для агрессивных сред:Укажите желоба из нержавеющей стали, крепежи с покрытием и прогоны с алюминиево-цинковым покрытием. Шайбы из EPDM должны быть совместимы с покрытием панели и местным климатом.
Для большепролетных крыш:Z-образные прогоны с предварительно перфорированными отверстиями обеспечивают лучшее выравнивание дренажа и поддержку панелей. Сифонный дренаж может потребоваться для крыш с высокой интенсивностью осадков.
Установка прогона:Перед установкой отметьте линии разметки на основной стальной раме. Расстояние между прогонами должно соответствовать проектному чертежу. Соединения между прогонами и основной рамой должны быть полностью затянуты, а там, где это необходимо, должны быть установлены провисающие стержни для предотвращения бокового смещения.
Поддержка установки зажима:Установите зажимы в том же направлении, что и последовательность укладки панелей. Основание зажима должно быть надежно закреплено на прогоне. Убедитесь, что изолирующая прокладка расположена правильно, чтобы избежать образования тепловых мостов.
Крепление панели:Для систем со стоячим фальцем закрепите панели на зажимах и сшейте их с помощью калиброванного оборудования. Избегайте чрезмерной затяжки саморезов на открытых системах крепления, так как это может повредить шайбу из EPDM и снизить водонепроницаемость.
Установка желоба и оклада:Убедитесь, что желоба имеют уклон в сторону выпускных точек. Загерметизируйте все нахлесточные стыки и переходы. Гидроизоляция должна правильно перекрывать ребра панели, чтобы предотвратить попадание воды за облицовку.
Компоненты системы поддержки предназначены для работы со всем спектром металлических ограждающих панелей, поставляемых SENBO, включаяПрофилированные стальные листы, Сэндвич-панели из минеральной ваты, Алюминиево-магниевые панели, иПерфорированные панели. Например, схема прогона для стены из сэндвич-панелей отличается от схемы для одностенной стены из профилированного листа из-за различий в пролетной способности. Наша команда инженеров может предоставить чертежи компоновки, которые согласуют опоры конструкции с выбранным типом панелей.
Скользящие опоры позволяют панели крыши перемещаться по длине при изменении температуры. Это снижает термическое напряжение и предотвращает усталость крепежа. Фиксированные опоры используются в точках ограничения, таких как карнизы и коньки. В кровле со стоячим фальцем большинство зажимов являются скользящими, а фиксированные зажимы используются только в определенных местах.
Расстояние между прогонами зависит от профиля панели, толщины листа, ветровой и снеговой нагрузки. Более прочные панели с более высокими ребрами могут охватывать большие расстояния и требуют меньшего количества прогонов. Расстояние должно быть подтверждено структурным расчетом для каждого проекта. Наша техническая команда может порекомендовать подходящую планировку на основе выбранной панели.
Для прибрежных зон следует предусмотреть крепеж с покрытием повышенной коррозионной стойкости. Подходят крепежи из нержавеющей стали или с толстым цинково-алюминиевым покрытием. Шайба из EPDM также должна быть устойчивой к ультрафиолетовому излучению и совместима с покрытием панели, чтобы обеспечить герметичность.
Да. Опорные зажимы, оклады и затворы могут быть изготовлены в соответствии с нестандартными формами панелей. Предоставьте чертеж профиля панели и структурные требования проекта, чтобы можно было выбрать или изготовить правильные компоненты.
Могут быть предоставлены сертификаты материалов, отчеты о покрытиях и отчеты об испытаниях продукции. Для прогонов и крепежных элементов имеются сертификаты заводских испытаний. Для проектов, требующих дополнительную документацию о соответствии, например, противопожарные характеристики или примечания к расчету конструкций, они могут быть предоставлены по запросу.
