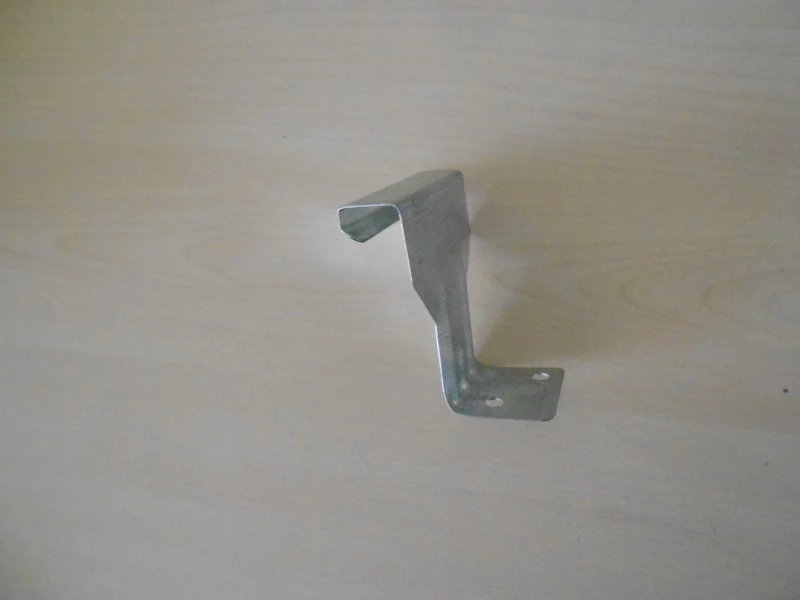

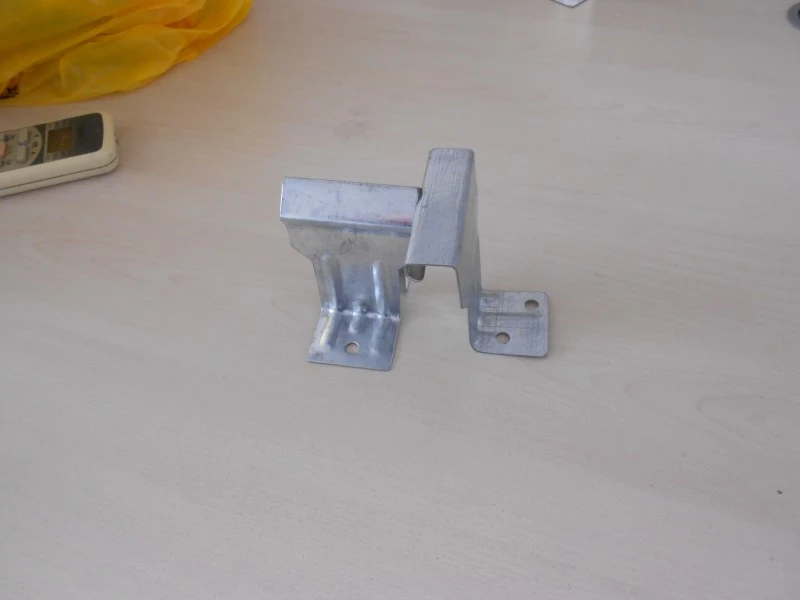

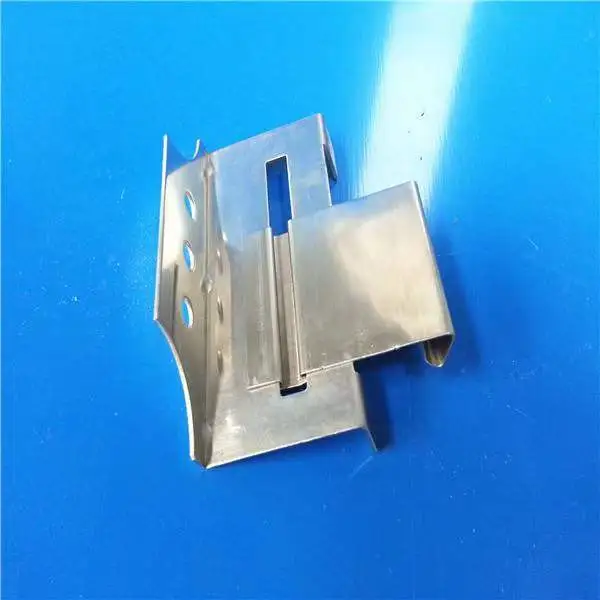

Скрытая застежка-клипса

Скрытые зажимы обеспечивают скрытое соединение между панелями здания и несущей конструкцией. Зажим соединяется с базовым ребром, прикрепленным к прогону или кронштейну, удерживая панель через поверхность панели без винтов. При таком подходе все крепежные элементы остаются внутри швов панели, обеспечивая чистоту снаружи и устраняя пути утечки, связанные с открытыми винтами и герметиком. SENBO поставляет эти зажимы с проверкой размеров по глубине паза, длине ножки и толщине материала, а производственный процесс включает периодические испытания на прочность сцепления.

Материалы и производство

Зажимы в стандартной комплектации изготовлены из нержавеющей стали 304, для определенных бюджетов доступны модели 430 и 201. Сталь Q235B с горячим цинкованием используется для более тяжелых конструкционных зажимов. Клипсы из нержавеющей стали производятся методом холодного прессования или штамповки из полосового материала. Зажимы Q235B обычно изготавливаются из горячекатаного листа минимальной толщиной 5 мм и формуются методом гидравлического холодного прессования для сохранения прочности и точности размеров.

Размеры и классификация

Внутренняя высота зажима определяется глубиной паза панели. Обычная внутренняя высота составляет от 2,6 мм до 10 мм, длина ножки — 7,5 мм, толщина материала — от 0,5 мм до 1,5 мм для нержавеющей стали. Диаметр болта 12 мм с классом прочности не ниже 8,8. Зажимы подразделяются по применению на зажимы для стеновых панелей, зажимы для панелей крыши и зажимы для панелей пола. По материалу они делятся на зажимы из нержавеющей стали и зажимы из горячеоцинкованной стали.

Технические характеристики

Проверка производительности

1. Механическое поведение

Механические требования к скрытым зажимам основаны на GB 15831 и связанных с ним отраслевых стандартах. Испытания на сопротивление скольжению требуют смещения не более 7,0 мм при нагрузке 7,0 кН и не более 0,5 мм при нагрузке 10,0 кН. Зажим не должен разрушаться при нагрузке 25,0 кН. Торсионная жесткость требует угла не более 4 градусов при крутящем моменте 900 Н·м. Цельностальные зажимы холодного прессования, протестированные SENBO, соответствуют этим ограничениям.

2. Коррозионная стойкость

Зажимы из нержавеющей стали 304 прошли испытания в солевом тумане и показали подходящую коррозионную стойкость при воздействии на открытом воздухе. Горячеоцинкованные зажимы Q235B имеют цинковое покрытие толщиной не менее 150 г/м² с каждой стороны, что обеспечивает долговременную защиту в нормальных атмосферных условиях. Выбор материала должен соответствовать условиям проекта.

3. Кровельные работы

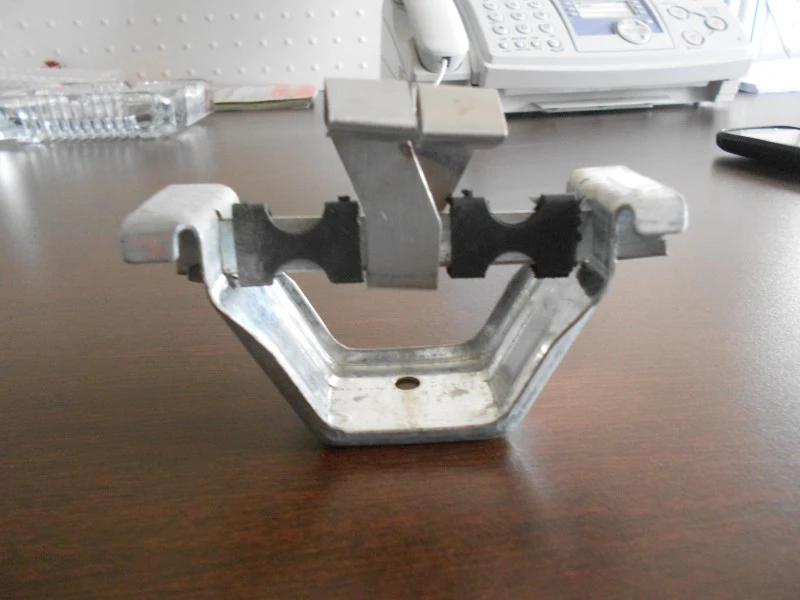

В кровлях со стоячим фальцем скрытые зажимы удерживают панели на опорных кронштейнах без проникновения в поверхность. Это позволяет панелям крыши перемещаться при тепловом расширении и сжатии, оставаясь зафиксированными в зажимах. В результате получается поверхность крыши без открытых отверстий для винтов, что снижает вероятность проникновения воды и улучшает долговременную гидроизоляцию. Метод скрытого зажима используется в системах со стоячим фальцем на 360° для промышленных крыш с большими пролетами.

4. Установка стеновой панели

Скрытые зажимы для стеновых панелей позволяют устанавливать их без гвоздей, сохраняя поверхность панели чистой. В оконных наличниках скрытое соединение закрывает кромки окрашенных панелей, защищая их от прямого контакта с дождем и снижая риск появления ржавчины на краях. Этот способ установки отвечает требованиям архитектурного внешнего вида.

Характеристики продукта

• Скрытое соединение:Крепежи остаются внутри шва панели, обеспечивая чистый внешний вид без открытых винтов.
• Без проникновения в панели:Поскольку винты не проходят сквозь панель, снижается риск возникновения утечек и коррозии в отверстиях.
• Варианты материала:нержавеющая сталь 304 для высокой коррозионной стойкости; горячеоцинкованный Q235B для тяжелых конструкций.
• Гибкость размеров:Внутренняя высота от 2,6 мм до 10 мм позволяет подобрать панель под разную глубину пазов.
• Проверенная производительность:Сопротивление скольжению, структурная целостность и жесткость на кручение проверены на соответствие стандартным пределам.

Типичные применения

• Скрытые соединения для фальцевых металлических кровельных систем.
• Скрытый крепеж для металлических стеновых панелей и некоторых систем деревянной облицовки.
• Монтаж герметичных швов для наружных террас, в том числе из обработанной древесины и древесно-пластикового композита.
• Скрытые зажимы для окладов для стальных оконных рам с цветным покрытием.

Замечания по установке и обращению

• Перед заказом убедитесь, что внутренняя высота зажима соответствует глубине паза панели.
• При установке используйте указанные класс болтов и значения крутящего момента. Чрезмерное затягивание может привести к повреждению зажима или панели.
• При использовании зажимов из нержавеющей стали избегайте контакта с инструментами из углеродистой стали, которые могут оставлять остатки железа и вызывать ржавчину на поверхности.
• Храните зажимы в сухом месте. Оцинкованные зажимы следует хранить вдали от кислотных или щелочных материалов, которые могут повредить цинковое покрытие.
• Проверьте зацепление зажима после установки. Панель должна сидеть прочно, без движений перпендикулярно шву.

Контроль качества и документация

Поставщики должны предоставить сертификаты на материалы из нержавеющей или оцинкованной стали. Протоколы испытаний на сопротивление скольжению, структурную целостность и жесткость на кручение должны быть доступны, если этого требует проект. При приемке на месте необходимо проверить размеры, марку материала и состояние поверхности. При больших заказах можно протестировать образцы зажимов, чтобы подтвердить соответствие фактическому профилю панели.

Рекомендации по выбору

• Подтвердите размеры паза панели и выберите соответствующую внутреннюю высоту зажима.
• Выбирайте материал зажима с учетом коррозионной среды и нагрузки на конструкцию.
• При использовании на крыше убедитесь, что расстояние между зажимами соответствует расчетным требованиям к подъему ветра.
• Убедитесь, что марка и размер болта соответствуют несущей конструкции.
• Для зажимов из нержавеющей стали запросите данные испытаний в солевом тумане, если здание находится недалеко от побережья или в промышленной зоне.

Часто задаваемые вопросы

Как выбрать правильную высоту клипсы?

Внутренняя высота зажима должна соответствовать глубине паза используемой панели. Измерьте прорезь панели или обратитесь к спецификации производителя панели. Слишком высокий зажим будет препятствовать полному зацеплению, а слишком короткий может позволить движение или расцепление.

Можно ли использовать скрытые зажимы со всеми материалами панелей?

Скрытые зажимы предназначены для панелей с совместимым профилем паза или шва. Хорошо подойдут металлические панели со стоячими швами или соединяющимися краями. В некоторых древесных панелях также можно использовать скрытые зажимы, если паз обработан правильно. Всегда уточняйте совместимость у поставщиков панелей и зажимов.

В чем разница между зажимами из нержавеющей стали и оцинкованной стали?

Зажимы из нержавеющей стали, особенно марки 304, обеспечивают лучшую коррозионную стойкость и предпочтительны для прибрежных или влажных сред. Зажимы из оцинкованной стали прочнее и часто используются для соединений тяжелых конструкций, но цинковое покрытие может не прослужить так долго в агрессивной атмосфере. Выбор зависит от воздействия проекта на окружающую среду и требований к нагрузке.

Подходят ли скрытые зажимы для мест с сильным ветром?

Да, скрытые зажимы используются в регионах с сильным ветром, особенно в кровельных системах со стоячим фальцем. Расстояние между зажимами должно соответствовать расчетной ветровой нагрузке, а материал и толщина зажимов должны быть адекватными. Расчеты ветрового подъема должны выполняться для конкретного проекта.
