Кровельная обрешетка, обработанная давлением

Кровельные обрешетки, обработанные давлением, изготовленные из стальной полосы, служат опорой для черепицы на скатных крышах. Они изготавливаются методом холодной прокатки и предназначены для замены деревянных реек, которые могут гнить, привлекать насекомых или со временем терять прочность. SENBO ведет учет входных проверок толщины полосы и массы покрытия, а линии профилирования регулярно проверяются на точность профиля. Перед поставкой рейки обрезаются до необходимой длины.

Материалы и соответствующие стандарты

Основным сырьем является стальная полоса с покрытием из сплава Al-Zn марки G550 с покрытием AZ150. Покрытие содержит около 55% алюминия и 43,5% цинка по массе, что обеспечивает лучшую защиту от коррозии, чем обычная оцинкованная лента. Сталь должна иметь предел прочности не менее 370 МПа, предел текучести не менее 265 МПа и удлинение после разрушения не менее 26%. Испытания в солевом тумане соответствуют GB/T 10125-2012, а испытания на растяжение – GB/T 228.1-2010. Минимальная номинальная толщина 0,8 мм применяется к обрешетке металлочерепицы при скатной кровле.

Доступные формы и размеры

• Угловой профиль, например L30×4 мм, используется на крутых склонах или там, где требуются высокие нагрузки.
• Плоский стержень, обычно 25×5 мм.

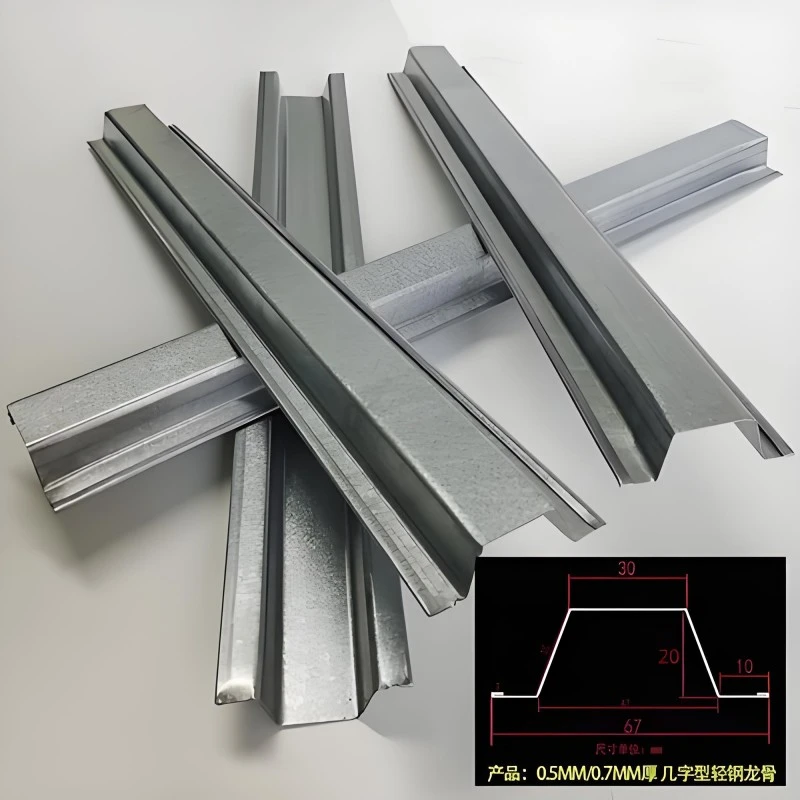

• Профиль Omega изготовлен из полосы с покрытием Al-Zn и закреплен специальными кронштейнами и зажимами.

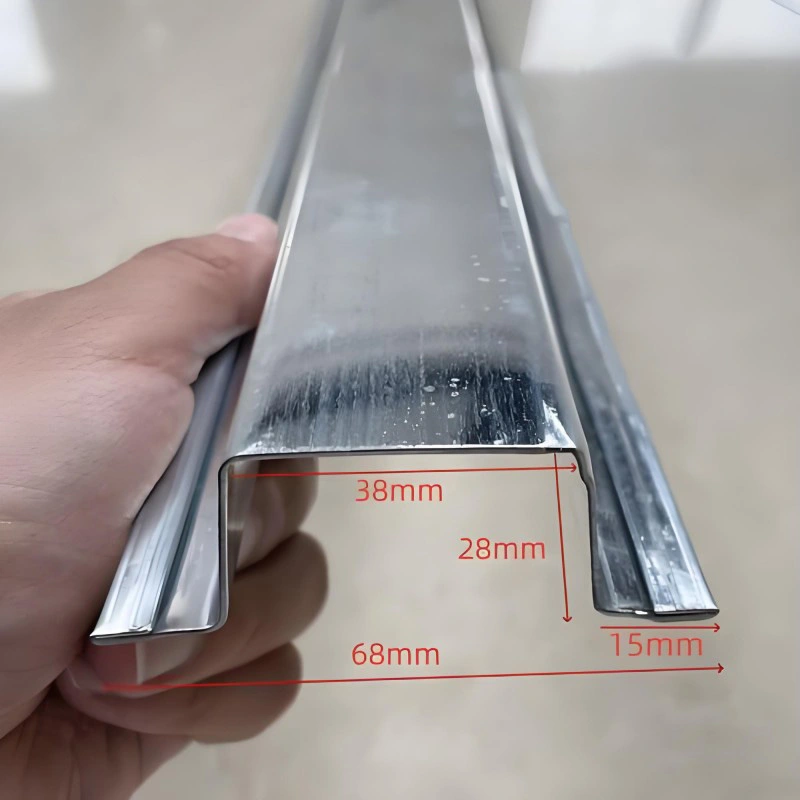

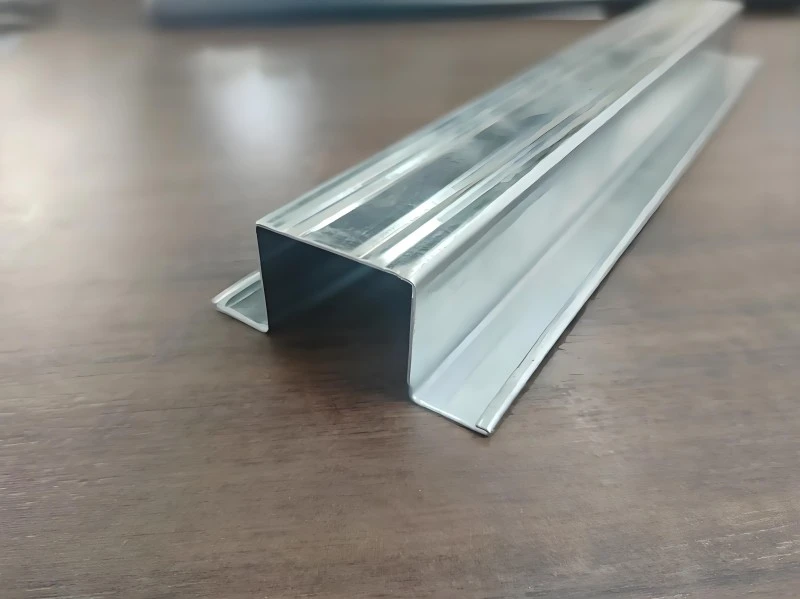

• Шляпной канал, подходящий для легких покрытий, таких как металлочерепица с каменным покрытием.

Стандартные детали имеют длину от 3 до 4 м, но по запросу могут быть поставлены детали большей длины. Расстояние между кровельными обрешетками, обработанными давлением, соответствует эффективному покрытию черепицы и обычно составляет от 300 до 370 мм. Наносимое покрытие имеет толщину не менее 85 мкм. Если дизайн требует особого внешнего вида, можно добавить цветную отделку из полиэстера или ПВДФ.

Таблица ключевых данных

Свидетельства завершенных крыш

Поведение нагрузки на крутых склонах

Реечная система прошла испытания под нагрузкой на проекте с уклоном крыши от 45° до 60°. В новом кампусе старшей средней школы округа Минцюань оцинкованные угловые рейки L30×4 мм были установлены с расстоянием между центрами 340 мм под спеченной плиткой размером 300×400 мм. Силы ветра передаются через плитки в обрешетки с помощью медных проволочных стяжек и строительного раствора, а затем в основную раму через контробрешетки, приваренные к закладным пластинам. Испытания на вытягивание подтвердили, что конструкция соответствует расчетной ветровой нагрузке. Обрешетки, изготовленные из стали с алюминиево-цинковым покрытием G550, также используются на больших крышах, таких как терминалы аэропортов и стадионы, где требуются долговременная жесткость и долговечность покрытия.

Коррозионные характеристики

Испытание солевого тумана на рейках с покрытием AZ150 показывает заметное улучшение по сравнению с обычными оцинкованными полосами. Комбинация алюминия и цинка в покрытии обеспечивает надежную защиту и замедляет распространение ржавчины на кромках среза. Органическое покрытие толщиной минимум 85 мкм создает дополнительный барьер во влажных помещениях под крышей.

Устойчивость к биологической атаке

Деревянные рейки в теплом и влажном климате могут быть повреждены термитами и грибковым гниением. Стальные рейки не поддерживают деятельность насекомых и не впитывают влагу. Это свойство делает их подходящими для южных прибрежных регионов и районов с высоким давлением термитов. Записи крупных общественных зданий показывают, что стальные рейки из алюминия и цинка служат более 30 лет без замены.

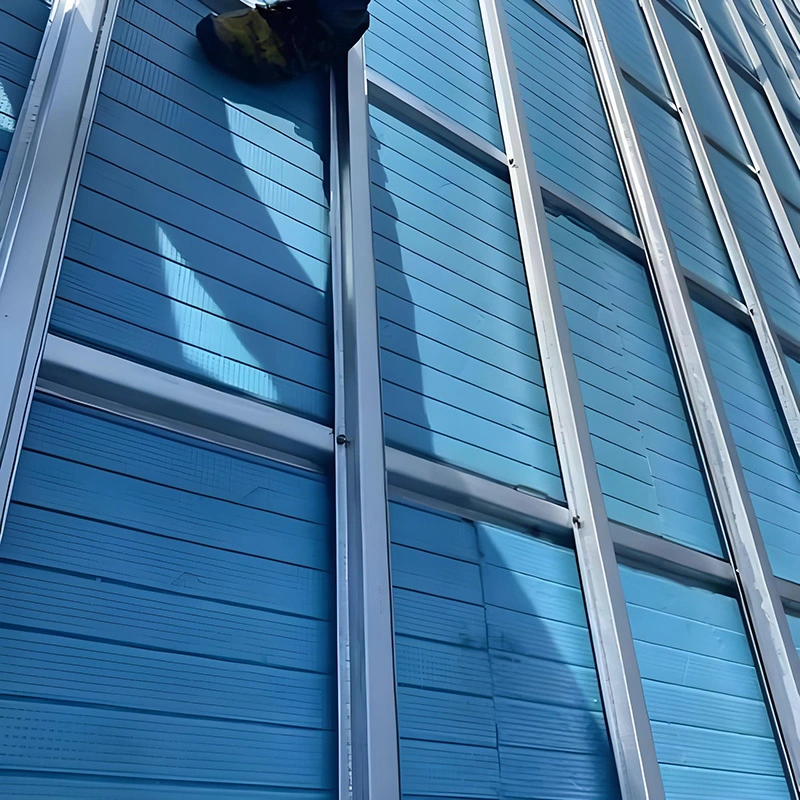

Метод строительства крутой крыши

В проекте Минцюань общая площадь здания достигла 255 000 м², а уклон крыши варьировался от 45° до 60°. Строительный этап начался с выравнивания контробрешетки, за которым последовало крепление обрешетки, затем укладка плитки с помощью двухжильных медных стяжек и приклеивания полимерным раствором. Такой подход предотвратил скольжение черепицы по крутой поверхности и обеспечил водонепроницаемость крыши. Эту же последовательность можно адаптировать и к другим зданиям с крутым уклоном.

Примечательные особенности

• Прочность и жесткость одинаковы по длине, в отличие от древесины, которая может варьироваться в зависимости от волокон и сучков.
• Металлическое покрытие и опциональная окраска обеспечивают длительную защиту во влажном или прибрежном воздухе.
• Резка и фиксация выполняются быстро. Предварительно отрезанные длины сокращают объем работы и количество отходов на месте.
• Стальные рейки полностью подлежат вторичной переработке и не требуют использования химических консервантов для древесины.
• Несколько поперечных сечений изготавливаются для глиняной, бетонной, металлической и каменной плитки.

Где используется продукт

• Скатные крыши на домах, клубах и малоэтажных квартирах.
• Масштабные общественные крыши, такие как терминалы, спортивные залы и выставочные здания.
• Крутые крыши под углом 45° и выше, а также места с сильным ветровым сопротивлением.
• Здания во влажных или термитных регионах, где древесина не подходит.
• Крепление черепицы на каркасных крышах.

Руководство по сайту

• Прежде чем крепить обрешетку, проверьте плоскость крыши на ровность. Используйте контррейки, чтобы исправить неровности основания.
• Закрепите рейки с помощью кронштейна или зажима, указанного для профиля. Избегайте чрезмерной затяжки, которая может деформировать секцию.
• Выровняйте каждый ряд по струнной линии. Небольшие ошибки размножаются поперек уклона и влияют на покрытие плитки.
• Обработайте срезанные концы богатой цинком или совместимой краской для подкраски, чтобы восстановить защиту от коррозии.
• На крутых склонах закрепите плитку проволочными стяжками или клеем, как показано на утвержденном чертеже.

Вопросы, поднятые подрядчиками

Каков срок службы металлических реек по сравнению с обработанной древесиной?

Обработанная древесина может прослужить много лет, но ее характеристики зависят от сохранения и воздействия консервантов. Стальные рейки с покрытием AZ150 не гниют, не раскалываются и не подвергаются воздействию термитов. В прибрежных районах или местах с высокой влажностью сталь часто оказывается более предсказуемым выбором.

Какая форма рейки подойдет для конкретной плитки?

В руководстве по установке производителя плитки обычно указывается необходимое сечение и расстояние между рейками. Угловые и плоские секции часто используются под тяжелой глиняной или бетонной плиткой. Профили «омега» и «шляпка» более легкие и часто используются с металлической или композитной черепицей. Перед заказом убедитесь в совместимости.

Можно ли использовать обрешетку с фотоэлектрической черепицей?

Фотоэлектрические плитки имеют особые требования к монтажу и нагрузке. Профиль и расстояние между рейками необходимо проверить на соответствие инструкциям производителя фотоэлектрической плитки. Для выдерживания дополнительного веса и ветровой нагрузки могут потребоваться дополнительные крепления или усиленные рейки.

Какой вес покрытия лучше всего подходит для морского проекта?

AZ150 обычно является минимальным значением для воздействия на морскую среду. В очень агрессивном, соленом воздухе может потребоваться более толстое покрытие или нержавеющая сталь. Сначала следует определить категорию атмосферной коррозионности, а затем сопоставить ее с доступными вариантами покрытия.

Качество и документация

Перед началом производства сертификат стана для производства стальной полосы проверяется на предмет марки, массы покрытия и механических свойств. Проверка размеров при формовке: толщина покрытия, глубина профиля и прямолинейность. Для более крупных контрактов образцы могут быть отправлены на независимое испытание в солевом тумане или на растяжение. При доставке необходимо подтвердить длину, профиль и отсутствие повреждений покрытия.

Товары, которые необходимо подтвердить перед заказом

• Уклон крыши и расчетная ветровая нагрузка для выбора правильного сечения и толщины.
• Тип плитки и необходимое расстояние между рейками, указанные производителем плитки.
• Категория коррозии объекта, определяющая выбор покрытия.
• Способ соединения с основной конструкцией крыши, включая детали контробрешетки или кронштейна.
• Ограничения на транспортную длину, которые могут повлиять на поставку реек длинной или стандартной длины.
