Панели дневного света FRP

СЭНБО Строительные материалыпоставляет панели дневного освещения из стеклопластика как часть ассортимента ограждающих конструкций зданий. Эти панели используются в крышах и стенах стальных конструкций, где требуется естественное освещение, устойчивость к коррозии и совместимость с металлической облицовкой.

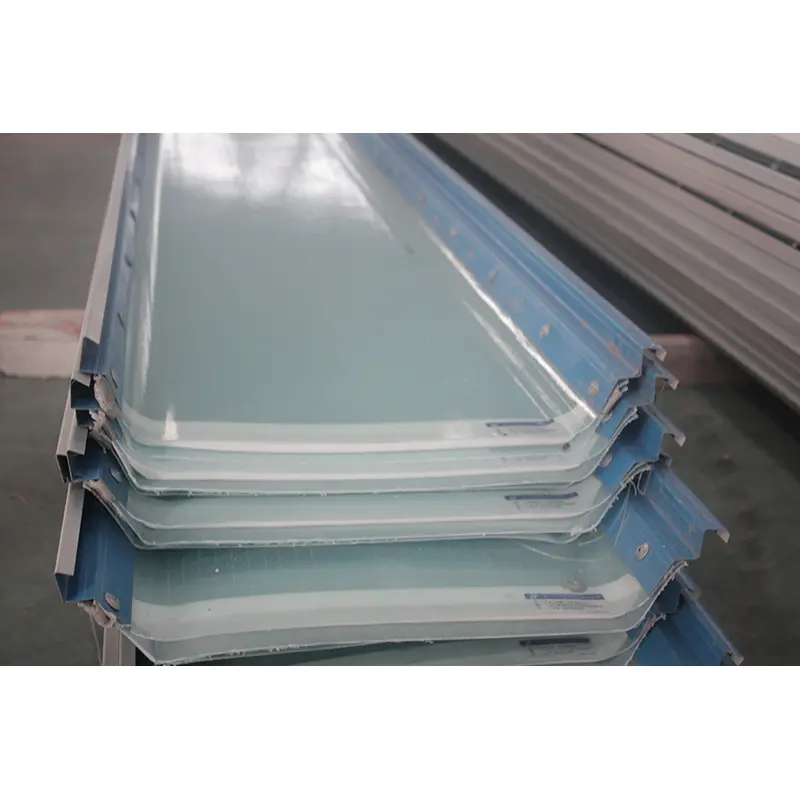

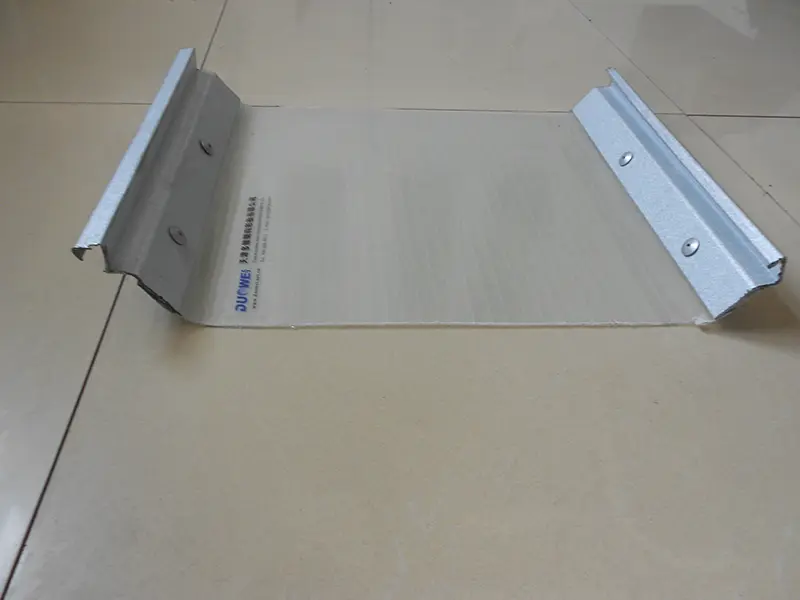

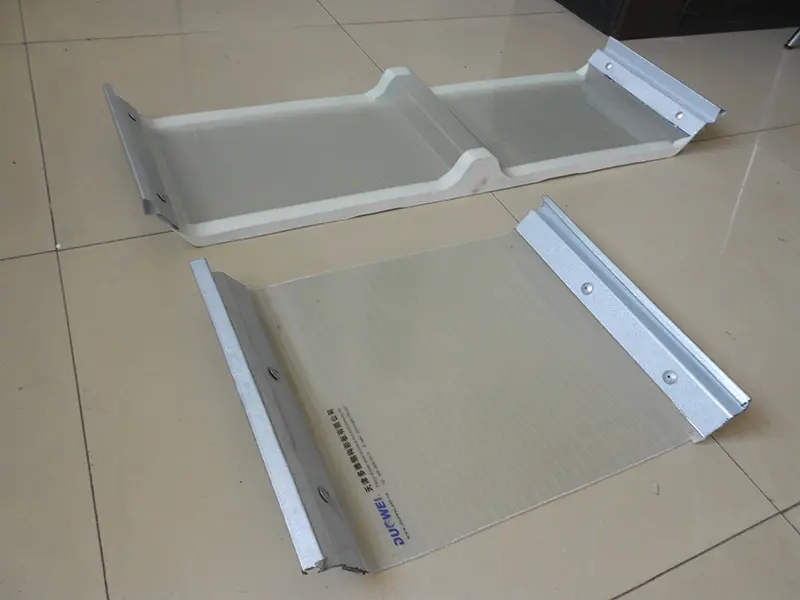

Панели дневного освещения, также известные как плитки или листы FRP для дневного освещения, представляют собой гофрированные или плоские осветительные компоненты, производимые посредством непрерывного механизированного процесса. В качестве армирующего материала используется бесщелочной мат из стекловолокна (содержание ≥30%) и в качестве матрицы устойчивая к атмосферным воздействиям ненасыщенная полиэфирная смола (содержание ≥65%). Поверхность покрыта устойчивым к старению гелькоутом или пленкой, устойчивой к ультрафиолетовому излучению, что помогает сохранить светопропускание и устойчивость к атмосферным воздействиям при длительном использовании на открытом воздухе.

Состав материала и характеристики

Армирующий материал – бесщелочное стекловолокно, обеспечивающее светопроницаемость и механические свойства. В системе смол используется устойчивая к старению реактивная огнестойкая смола. При производстве используется процесс термоотверждения. Для обеспечения стабильности размеров и механической целостности степень отверждения при доставке составляет не менее 88% для кровельных панелей и не менее 82% для стеновых панелей.

Обычная толщина панелей дневного освещения из стеклопластика включает 0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 2,5 мм и 3,0 мм. Гофрированные профили соответствуют цвету стальных кровельных листов; распространенные модели включают серии 750, 840, 900, 950 и 1050. Длина может быть изменена в зависимости от требований проекта, обычно от 6 до 12 метров. Стандартная отделка прозрачная; такие цвета, как молочно-белый, синий и зеленый, можно настроить для регулировки скорости светопропускания.

Продукция соответствует национальному стандарту GB/T 14206-2015 «Гофрированные листы из полиэстера, армированного стекловолокном». При проектировании и выборе можно обращаться к национальному стандарту атласа 21CJ103-1 «Применение и изготовление листов из армированного стекловолокном полиэстера (FRP) (Часть I): полосы дневного освещения, вентиляция, световые люки с противопожарной/дымоотводной системой и антикоррозионные панели».

Проверка производительности

1. Оптические характеристики: коэффициент пропускания света 75–88%.

Скорость светопропускания является ключевым показателем эффективности дневного освещения. В тендерных спецификациях часто требуется уровень передачи не менее 75%. Фактическая производительность зависит от толщины и цвета; Прозрачные панели FRP толщиной 1,0–1,5 мм могут обеспечить коэффициент пропускания 85–88%. Когда свет проходит через панель FRP, он рассеивается, создавая мягкий, рассеянный свет без бликов и резких пересветов. Эта характеристика обеспечивает равномерное внутреннее освещение промышленных объектов, избегая проблем с горячими точками, которые иногда возникают при использовании листов ПК (поликарбоната).

2. Устойчивость к атмосферным воздействиям и коррозии: срок службы 15–30 лет.

В панелях дневного освещения из стеклопластика используется поверхностная пленка, устойчивая к ультрафиолетовому излучению, или слой антивозрастного гелькоута, который противостоит ультрафиолетовому излучению и уменьшает пожелтение и разрушение. Устойчивая к УФ-излучению пленка приклеивается к стеклопластиковой панели посредством процесса совместной экструзии, что помогает предотвратить расслоение при длительном использовании. Материал FRP устойчив к кислотной и щелочной коррозии, что делает его пригодным для использования в таких средах, как химические заводы и прибрежные районы. Срок службы сертифицированной продукции в нормальных условиях составляет 15–30 лет.

3. Совместимость с термическим расширением стальных листов с цветным покрытием.

Коэффициент теплового расширения панелей дневного освещения из стеклопластика близок к коэффициенту теплового расширения стали. При использовании стальных листов с цветным покрытием они расширяются и сжимаются с одинаковой скоростью при колебаниях температуры. Это снижает риск утечек в точках соединения, вызванных дифференциальным расширением. Эта характеристика делает панели дневного освещения из стеклопластика распространенным выбором для полос дневного освещения на крыше в промышленных зданиях со стальными конструкциями.

4. Огнестойкость и механические свойства: кислородный индекс ≥ 30%.

Панели дневного освещения из стеклопластика могут достигать класса огнестойкости B1 и кислородного индекса (OI) не менее 30%. Механические свойства включают прочность на растяжение не менее 85 МПа, прочность на изгиб не менее 95 МПа и твердость по Барколу не менее 47. Эти значения соответствуют требованиям по несущей способности крыши и ветроустойчивости.

5. Проверка инженерного применения: поддерживается справочными чертежами национальных стандартов.

Набор справочных чертежей национального стандарта 21CJ103-1 содержит систематические рекомендации по выбору продукции и деталям установки для панелей дневного освещения из стеклопластика, используемых в полосах дневного освещения, вентиляционных световых люках и световых люках для дымоудаления. Область применения включает крыши из профилированного листового металла, железобетонные крыши и стеновые системы. В тендерной документации для промышленных проектов, таких как проект стальных труб Яньтай Лубао, указано соответствие стандарту GB/T 14206-2015, класс огнестойкости F1, коэффициент светопропускания не менее 75 % и диапазон рабочих температур от -40°C до 120°C.

Обзор основных характеристик

Следующие параметры основаны на стандартном производстве и соответствующих национальных стандартах. Возможна настройка в соответствии с конкретными требованиями проекта.

Технические характеристики

1. Рассеянный свет без бликов.Панели FRP рассеивают свет через структуру стекловолокна, обеспечивая равномерное распределение без перенапряжений. Это может улучшить визуальный комфорт по сравнению с прозрачными листами ПК.

2. Коррозионная стойкость.Материал FRP устойчив к кислотам, щелочам и старению. Его можно использовать в агрессивных средах, таких как химические заводы, прибрежные районы и животноводческие фермы.

3. Совместимость с тепловым расширением.Коэффициент теплового расширения близок к показателю стали. При использовании с цветной стальной кровлей панели расширяются и сжимаются с одинаковой скоростью, что снижает риск протечек в стыках.

4. Огнестойкость.Номинальный класс B1 с кислородным индексом не менее 30%, отвечающий общим требованиям пожарной безопасности для промышленных зданий.

5. Стандартизированный дизайн и выбор.Соответствие стандарту GB/T 14206-2015 и проектной ссылке 21CJ103-1 обеспечивает основу для выбора продукта и детализации установки.

Рекомендации по выбору и установке

Для планок дневного освещения на крыше:Выберите гофрированный профиль, соответствующий соседнему металлическому листу крыши. Убедитесь, что детали перекрытия и крепежа соответствуют рекомендациям 21CJ103-1 для обеспечения водонепроницаемости.

Для агрессивных сред:Убедитесь, что состав смолы и защита поверхности подходят для конкретного химического воздействия. В прибрежных районах убедитесь, что крепеж и герметики совместимы с материалом FRP.

По пожарной безопасности:При использовании панелей FRP в противопожарных конструкциях кровли или стен убедитесь, что степень огнестойкости панели и вся сборка соответствуют требованиям проекта по огнестойкости.

Во время установки:Избегайте чрезмерного изгиба или перекручивания панелей. Используйте подходящие режущие инструменты и герметик в местах соединений. Следуйте рекомендациям производителя относительно расстояния между креплениями и расстояния до края, чтобы предотвратить растрескивание и утечку.

Сценарии применения

1.Ленты дневного освещения большой площади для промышленных предприятий и логистических складов, совместимые с цветной стальной кровлей.

2.Объекты, требующие естественного освещения, такие как сельскохозяйственные теплицы, цветочные питомники и объекты аквакультуры.

3.Крыши дневного освещения общественных зданий, в том числе спортивных площадок, крупных супермаркетов и рынков.

4.Системы дневного освещения для агрессивных сред, таких как химические заводы и прибрежные здания.

Часто задаваемые вопросы

1. Чем FRP отличается от поликарбоната (ПК) для панелей дневного освещения?

Панели FRP обычно излучают более мягкий, рассеянный свет благодаря армированию стекловолокном, в то время как листы ПК, как правило, имеют более высокую передачу прямого света и могут создавать горячие точки. FRP также имеет коэффициент теплового расширения, более близкий к стали, что делает его более совместимым с металлической кровлей. ПК может быть легче и более ударопрочным, но в агрессивных промышленных средах часто предпочитают стеклопластик.

2. Каковы рекомендуемые параметры перекрытия и расстояния между креплениями для гофрированных панелей из стеклопластика?

Расстояние между перекрытиями и креплениями должно соответствовать проектной ссылке 21CJ103-1 и требованиям к металлическому кровельному профилю. Как правило, торцевые нахлесты должны составлять не менее 150–200 мм, а боковые нахлесты должны соответствовать рекомендованному для профиля перекрытию. Расстояние между креплениями обычно составляет 300–500 мм, но следует использовать расчеты ветровой нагрузки для конкретного проекта.

3. Можно ли использовать панели дневного освещения из стеклопластика для световых люков с дымоотводом?

Панели FRP с соответствующей огнестойкостью (класс B1, кислородный индекс ≥30%) могут использоваться в системах пожаротушения/дымоотвода в мансардных окнах, если они спроектированы и установлены в соответствии с соответствующими стандартами и спецификациями проекта. Вся конструкция светового люка должна соответствовать требуемым противопожарным характеристикам.

4. Как следует хранить панели FRP на объекте?

Храните панели в расправленном виде в сухом крытом помещении, вдали от прямых солнечных лучей и источников тепла. Не ставьте на панели чрезмерный вес. Защищайте поверхность от царапин и химикатов. При временном хранении на открытом воздухе накройте непрозрачным дышащим материалом.

5. Какая информация необходима для предложения?

Пожалуйста, укажите тип профиля, толщину, длину, цвет, требования к светопропусканию, а также предназначение панелей для кровли или стен. Также укажите место реализации проекта и особые условия окружающей среды (например, химическое воздействие, прибрежная зона). Это помогает нашей команде рекомендовать подходящую систему смол и защиту поверхности.
