Профилированные стальные листы представляют собой холоднодеформированные панели, полученные путем профилирования стальных полос с покрытием или плакировкой в волнообразное поперечное сечение.SЭНБО Строительные материалыпоставляет эти листы для крыш, стен и полов в зданиях со стальными конструкциями, уделяя особое внимание точности размеров, характеристикам покрытия и длительному сроку службы.
Базовая подложка выбирается в зависимости от условий применения и требуемой долговечности. Распространенные варианты включают горячеоцинкованную сталь, сталь с покрытием из алюминиево-цинкового сплава, сталь с цветным покрытием, нержавеющую сталь и алюминиевый сплав. Для большинства архитектурных применений оцинкованная сталь или сталь с алюминиево-цинковым покрытием обеспечивает наилучший баланс стоимости и коррозионной стойкости. Толщина листа обычно колеблется от 0,25 мм до 2,3 мм, при этом в строительстве наиболее распространена толщина от 0,4 мм до 1,6 мм.
Система покрытия определяет, насколько хорошо лист противостоит атмосферной коррозии и сохраняет свой внешний вид с течением времени. Доступны несколько типов покрытия:
Горячеоцинкованное покрытие:Вес цинкового покрытия варьируется от Z100 до Z450. Более тяжелые покрытия обеспечивают более длительный срок службы в агрессивных средах. Z275 — это стандартная спецификация для общего применения в строительстве.
Покрытие из алюминиево-цинкового сплава:AZ150 — стандартная спецификация для кровли. Покрытие содержит примерно 55% алюминия, 43,5% цинка и 1,5% кремния, что обеспечивает коррозионную стойкость в три-пять раз выше, чем у сопоставимого цинкового покрытия. Это делает его подходящим для прибрежных и промышленных условий.
Цветные покрытия:Поверх металлического покрытия в эстетических и дополнительных защитных целях наносятся полиэфирные (ПЭ), высокопрочные полиэфирные (ПВД) и поливинилиденфторидные (ПВДФ) покрытия. ПВДФ обеспечивает лучшую устойчивость к ультрафиолетовому излучению и сохранение цвета среди трех материалов.
Профилированные стальные листы группируются по высоте волны, что напрямую влияет на изгибную жесткость и пролетную способность:
Низковолновые листы (высота волны до 30 мм):Эти панели имеют меньшую жесткость на изгиб и в основном используются в качестве облицовки стен. Они легкие и экономичные для вертикального применения, где требования к пролету умеренные.
Средневолновые листы (высота волны 30–70 мм):Они обеспечивают баланс жесткости и эффективности материала, что делает их пригодными как для крыш, так и для стен. На крышах многих промышленных зданий используются средневолновые профили.
Высоковолновые листы (высота волны 70 мм и выше):Они обеспечивают наибольшую жесткость на изгиб и предназначены для кровельных систем с более длинными пролетами или более высокими требованиями к нагрузке. Их обычно используют в общественных зданиях с большими пролетами.
В системе обозначения панелей используется формат YX[высота волны]-[расстояние между волнами]-[эффективная ширина покрытия]. Например, YX15-380-760 указывает высоту волны 15 мм, расстояние между волнами 380 мм и эффективную ширину покрытия 760 мм. Толщина листа оговаривается отдельно.
| Параметр | Диапазон/Опции | Примечания |
|---|---|---|
| Базовый субстрат | Горячеоцинкованная сталь, сталь с покрытием из сплава Al-Zn, сталь с цветным покрытием, нержавеющая сталь, алюминиевый сплав | Выбор по среде и применению |
| Толщина листа | 0,25–2,3 мм | 0,4–1,6 мм обычный для строительства |
| Высота волны | 10–200 мм | Низковолновые, средние и высоковолновые типы. |
| Ширина базового листа | 600–1270 мм | Зависит от профиля |
| Цинковое покрытие | З100, З150, З275, З450 | Горячее цинкование |
| Алюцинковое покрытие | АЗ100, АЗ150, АЗ200 | Покрытие из алюминиево-цинкового сплава |
| Предел текучести | 235–550 МПа | Зависит от марки основания |
| Применимый стандарт | ГБ/Т 12755-2008 | Профилированные стальные листы для строительства |
Распространенные модели панелей по применению:

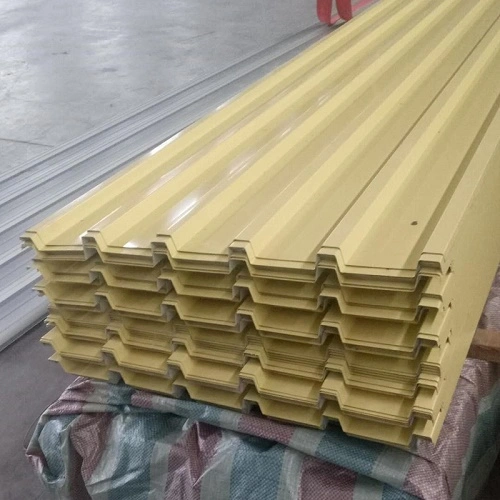

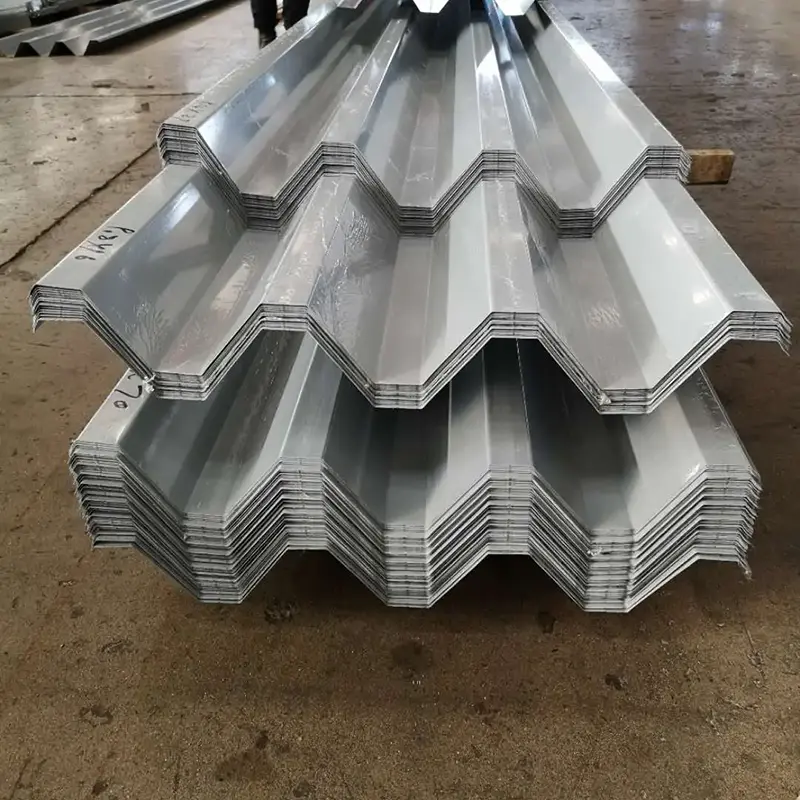

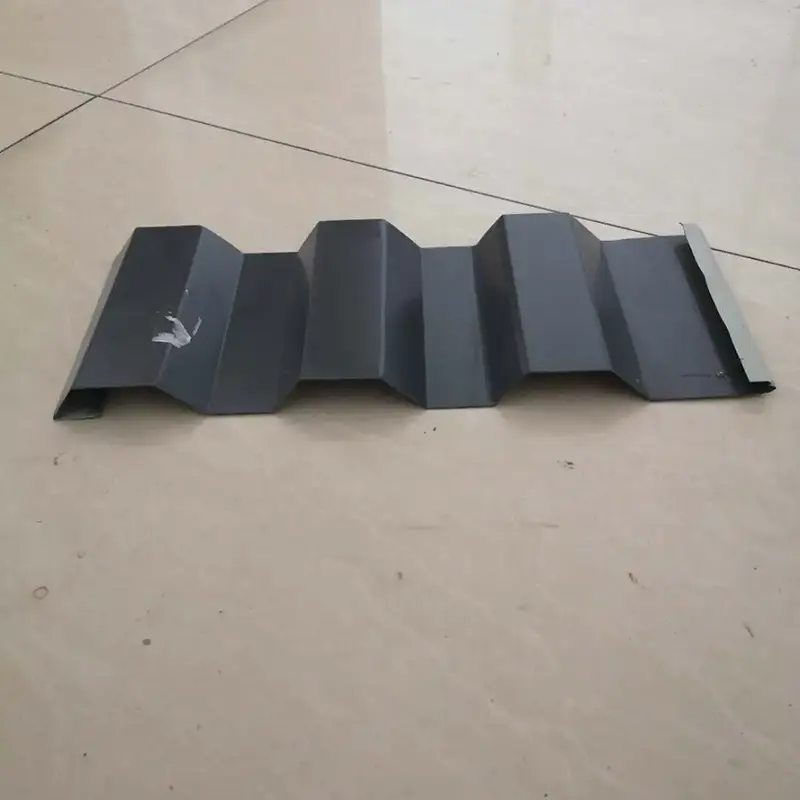

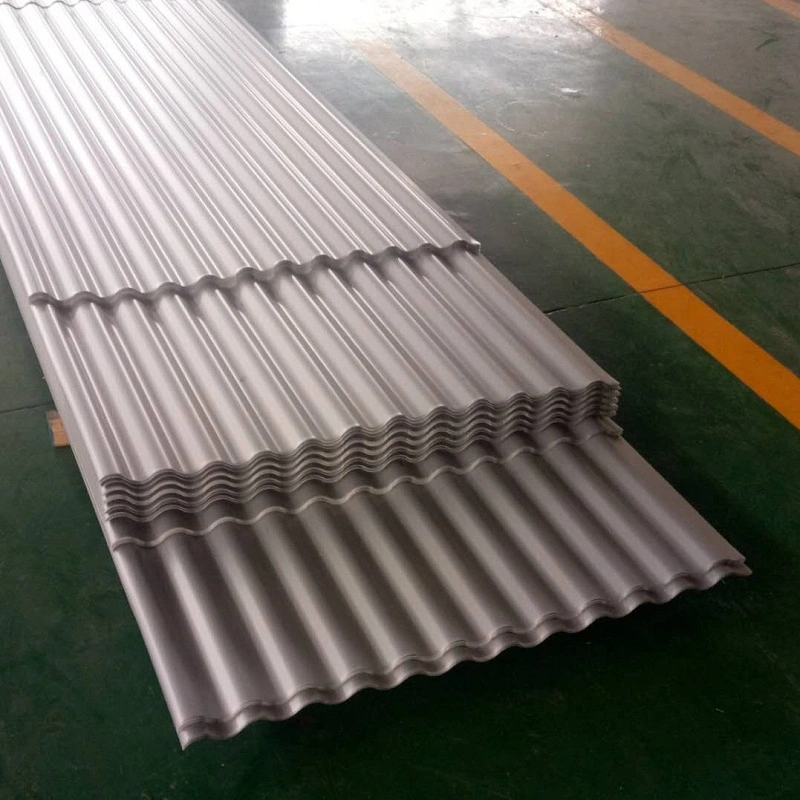

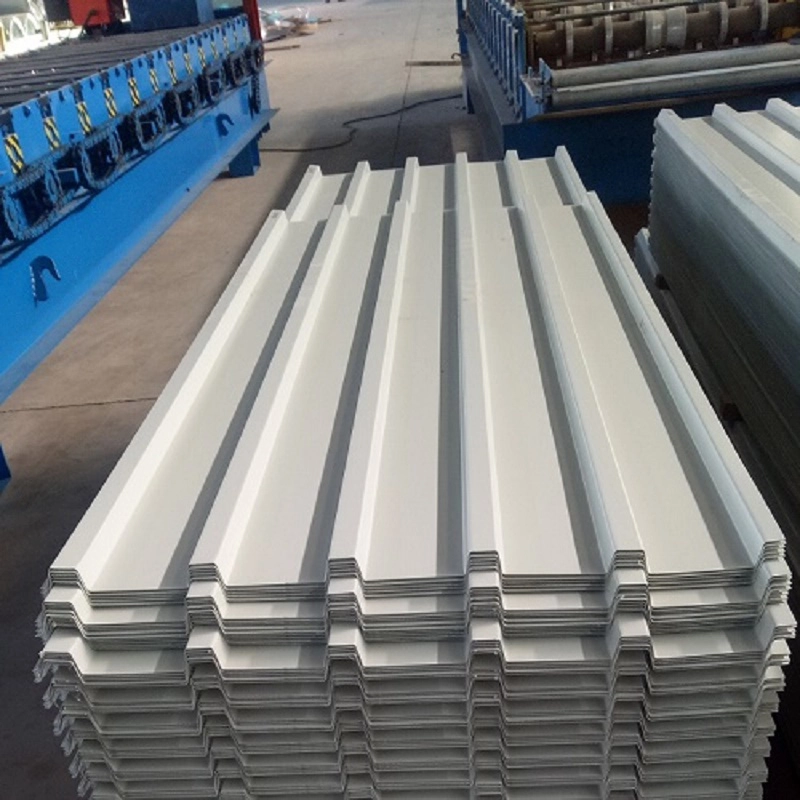

Панели крыши:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
Стеновые панели:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
Профили настила пола:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (закрытого типа)
Структурные характеристики профилированного стального листа зависят от высоты волны, толщины листа и марки основы. Более высокие профили волн обеспечивают больший момент инерции и могут распространяться дальше между опорами. Для кровельных работ минимальная рекомендуемая толщина листа составляет 0,6 мм. Стеновые панели должны иметь толщину не менее 0,5 мм, а профили настила пола, используемые в композитных плитах, должны иметь толщину не менее 0,8 мм.
Когда толщина листа превышает 1,2 мм, формовка усложняется, и приварка шпилек через настил не может надежно пробить как лист, так и опорную балку. По этой причине практическая толщина листа обычно ограничивается 1,5 мм или менее для профилированных панелей.
Профилированные листы могут способствовать общей поперечной устойчивости стального здания за счет диафрагменного действия. Для этого необходимо правильное крепление по всем краям листа и на промежуточных опорах. Схема крепления должна быть указана на проектных чертежах.
Для кровельных работ:Подберите профиль с достаточной высотой волны и толщиной листа для необходимого пролета и расчетных нагрузок. Подложка с алюминиево-цинковым покрытием (AZ150) рекомендуется для прибрежных и промышленных условий. Все торцевые и боковые нахлесты должны быть герметизированы в соответствии с наклоном крыши и интенсивностью местных осадков.
Для настенного применения:Низковолновые профили обычно достаточны. Цвет и отделку панелей следует выбирать так, чтобы они соответствовали общей эстетике здания. Для зданий в районах с сильным ветром уточните схему крепления у производителя панели.
Для настила пола:Используйте профиль, специально разработанный для строительства композитных плит. Минимальная толщина листа составляет 0,8 мм. Убедитесь, что профиль совместим с указанным диаметром срезной шпильки и процедурой сварки.
Во время установки:Обращайтесь с листами осторожно, чтобы избежать повреждения и деформации покрытия. Используйте подъемное оборудование, которое равномерно распределяет нагрузку. Края разреза должны быть защищены во избежание возникновения коррозии. Удалите металлическую стружку с поверхности панели после резки и сверления.
Профилированные стальные листы часто монтируются вместе сСэндвич-панели из минеральной ватыв системах ограждающих конструкций. Однослойные профилированные листы могут служить внутренней облицовкой сэндвич-панели, а утепленная панель обеспечивает тепловой барьер. В напольных системахНастил полапрофили работают с арматурой и бетоном, образуя композитные плиты. ПоддержкаСистемы аксессуаров для строительных материалов, включая прогоны, крепеж, гидроизоляцию и герметики, должны выбираться в соответствии с профилем панели и условиями проекта. Наша команда инженеров может предоставить согласованные компоновочные чертежи для этих комбинированных систем.
1.Крыши и стены промышленных предприятий, где требуется легкая и экономичная оболочка.
2.Облицовка складских и логистических объектов средневолновыми профилями для стен и крыш.
3.Общественные здания, такие как терминалы аэропортов, железнодорожные вокзалы и спортивные объекты, для которых предусмотрены длиннопролетные профили крыш.
4.Здания со стальной конструкцией, где профилированный лист способствует общей поперечной устойчивости каркаса.
5.Системы перекрытий в зданиях со стальным каркасом с использованием профилированного настила в качестве несъемной опалубки для композитных плит.
Для стеновых панелей минимальная толщина составляет 0,5 мм. Панели крыши должны иметь толщину не менее 0,6 мм. Профили настила пола, используемые в композитных плитах, требуют минимальной толщины 0,8 мм. Эти значения применимы к стандартным стальным основаниям, и их может потребоваться увеличить при высоких нагрузках или при больших пролетах.
Покрытие из алюминиево-цинкового сплава (AZ150) обеспечивает коррозионную стойкость в три-пять раз выше, чем у аналогичного цинкового покрытия. Алюминиевый компонент образует стабильный барьерный слой, а цинковый компонент обеспечивает защитную защиту кромок реза. Для прибрежных или промышленных условий обычно рекомендуется сталь с покрытием AZ. Для стандартного внутреннего применения достаточно оцинкованной стали.
Лист толщиной более 1,2 мм становится трудно формовать в сложные профили. Кроме того, приварка шпилек сквозь настил не может надежно пробить листы толщиной более 1,2 мм при использовании в системах композитных полов. Для большинства применений профилированных листов практический верхний предел составляет 1,5 мм.
Да. При правильном креплении по всем краям и на промежуточных опорах профилированные листы могут передавать сдвиговые усилия в плоскости и способствовать устойчивости здания. Для этой цели должна быть разработана схема крепления с достаточным расстоянием между креплениями и краевым расстоянием. Подтвердите пропускную способность диафрагмы у инженера-строителя.
Все порезы на месте обнажают стальную подложку и должны быть защищены подкраской или краской с высоким содержанием цинка. Немедленно удаляйте металлическую стружку и сверлильную стружку, так как они могут заржаветь и испачкать поверхность панели. Для стали с алюминиево-цинковым покрытием открытые кромки пореза по-прежнему получают защитную защиту от окружающего покрытия, но все равно рекомендуется подправить.
