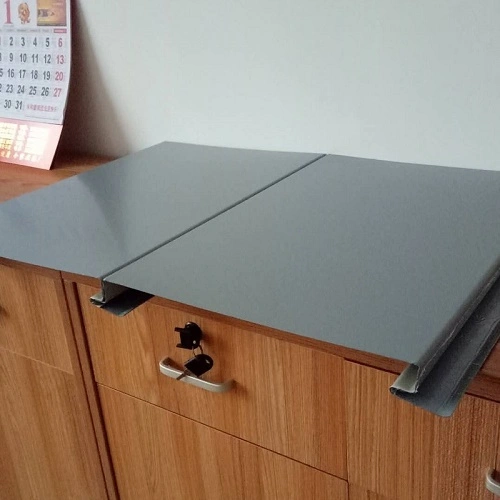

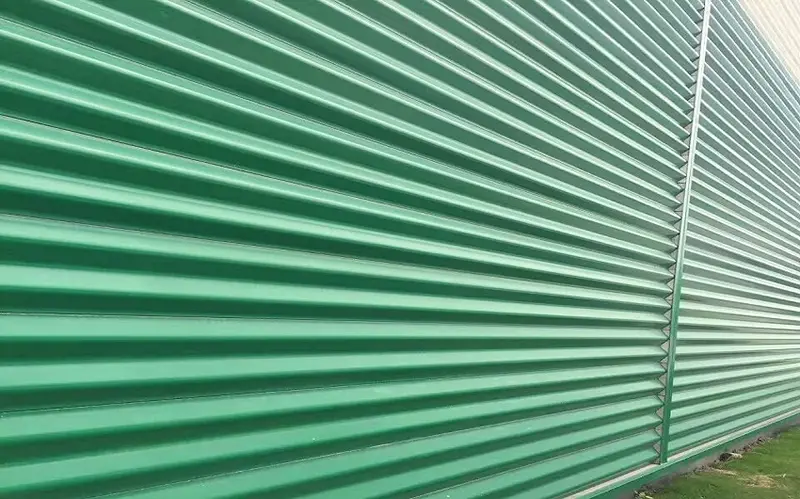

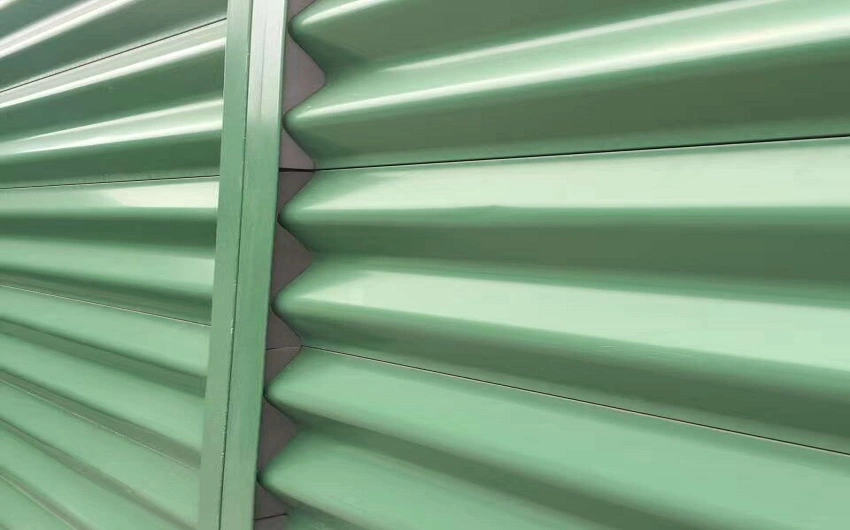

Стальная панель со скрытым креплением и цветным покрытием

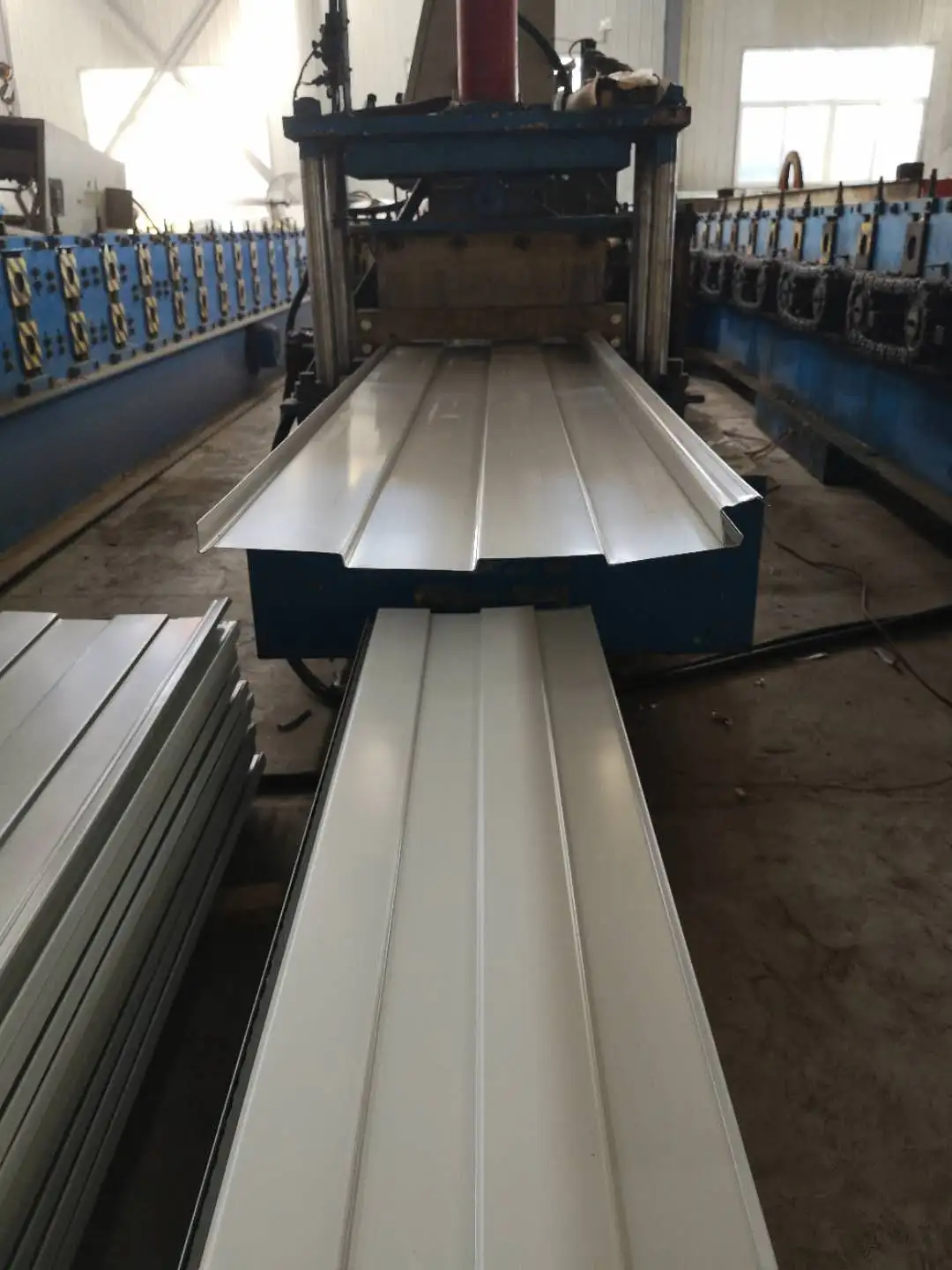

Стальные панели со скрытым креплением и цветным покрытием, также называемые кровельными панелями со скрытым креплением или скрытым зажимом, представляют собой профилированные листы, полученные прокаткой из стали с цветным покрытием. Они крепятся к прогонам крыши с помощью соответствующих кронштейнов из оцинкованного или алюминиевого сплава, а не открытых винтов. Последовательность соединения включает в себя крепление скрытых кронштейнов к прогонам, соединение охватывающего ребра панели с центральным ребром кронштейна, а затем фиксацию шва с помощью закаточной машины для создания плотного соединения между соседними панелями. SENBO производит эти профили на специализированных линиях профилирования и во время производства проверяет ключевые размеры, такие как высота ребра, эффективная ширина и глубина фиксации.

Основное отличие от стандартной стальной кровли с цветным покрытием заключается в способе крепления. Обычные панели крепятся саморезами, которые проходят через поверхность панели, поэтому каждое отверстие для винтов требует герметика. Панели со скрытым креплением вместо этого полагаются на блокирующие кронштейны, что означает, что поверхность остается свободной от проникновений. Такой подход улучшает гидроизоляцию, снижает риск долгосрочной коррозии в точках крепления и придает крыше более чистый вид.

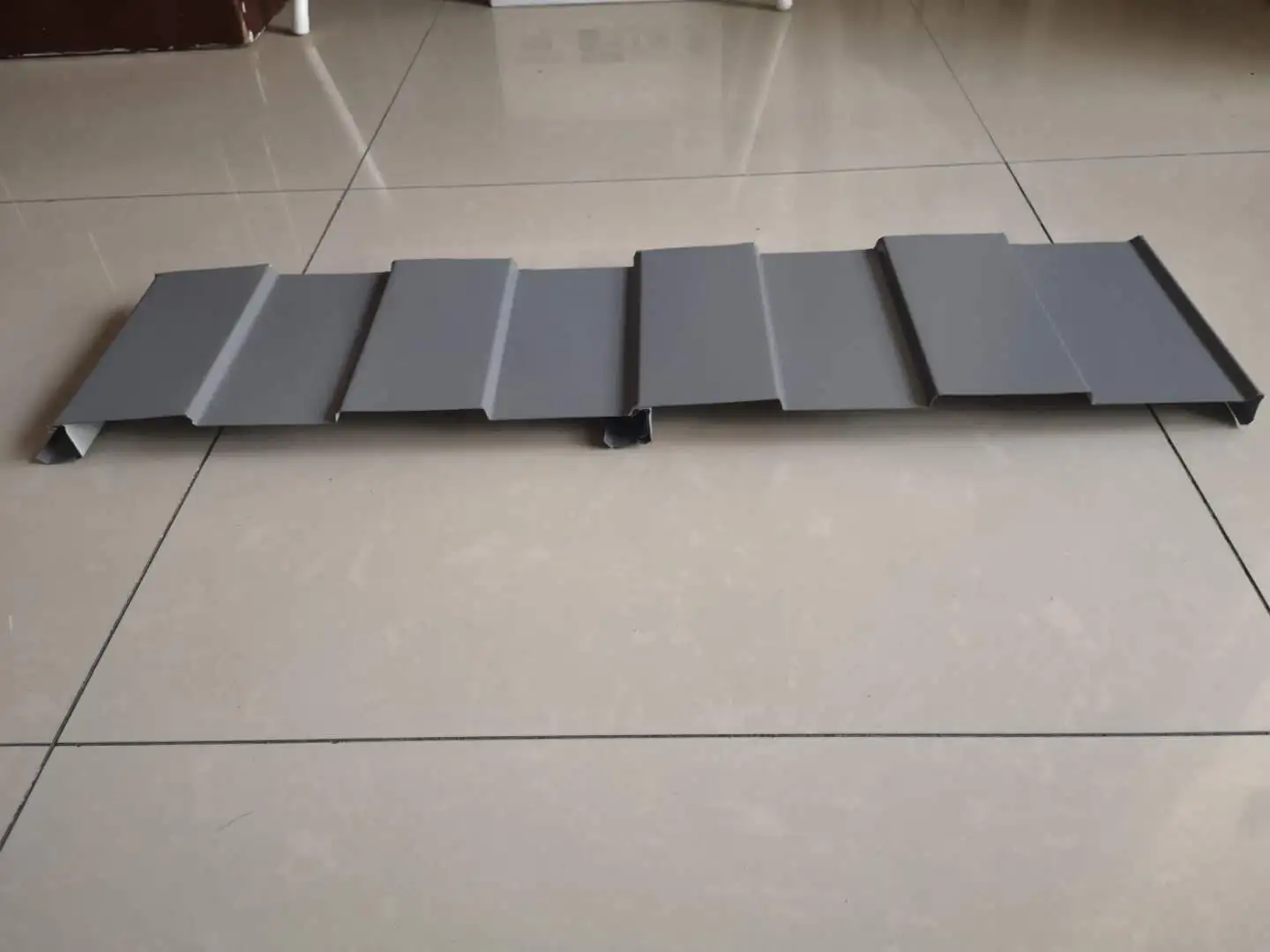

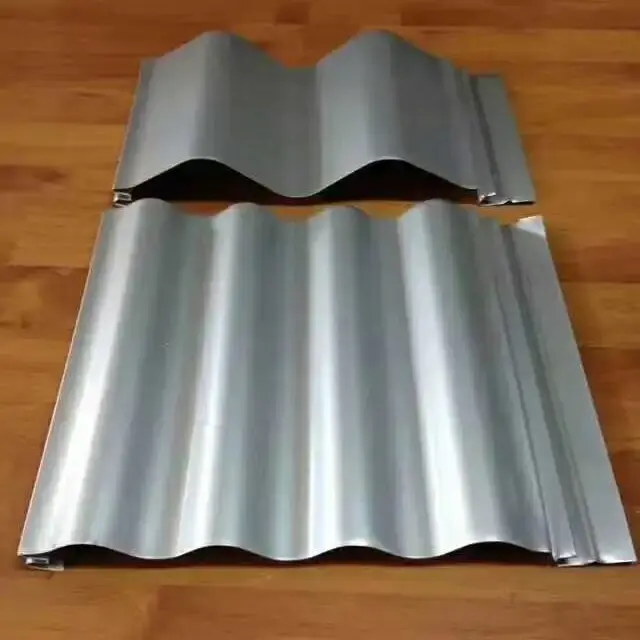

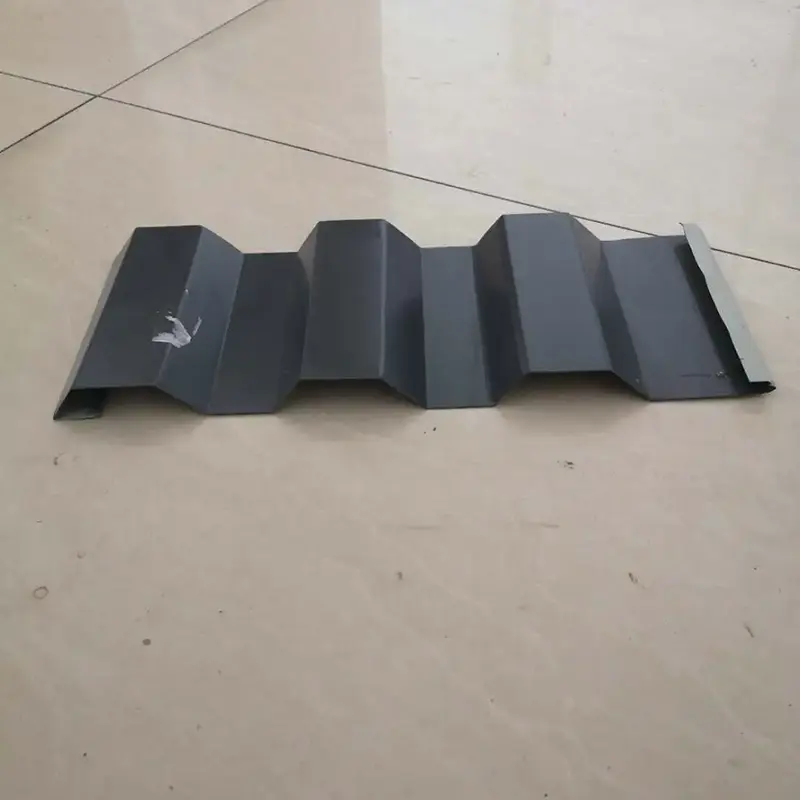

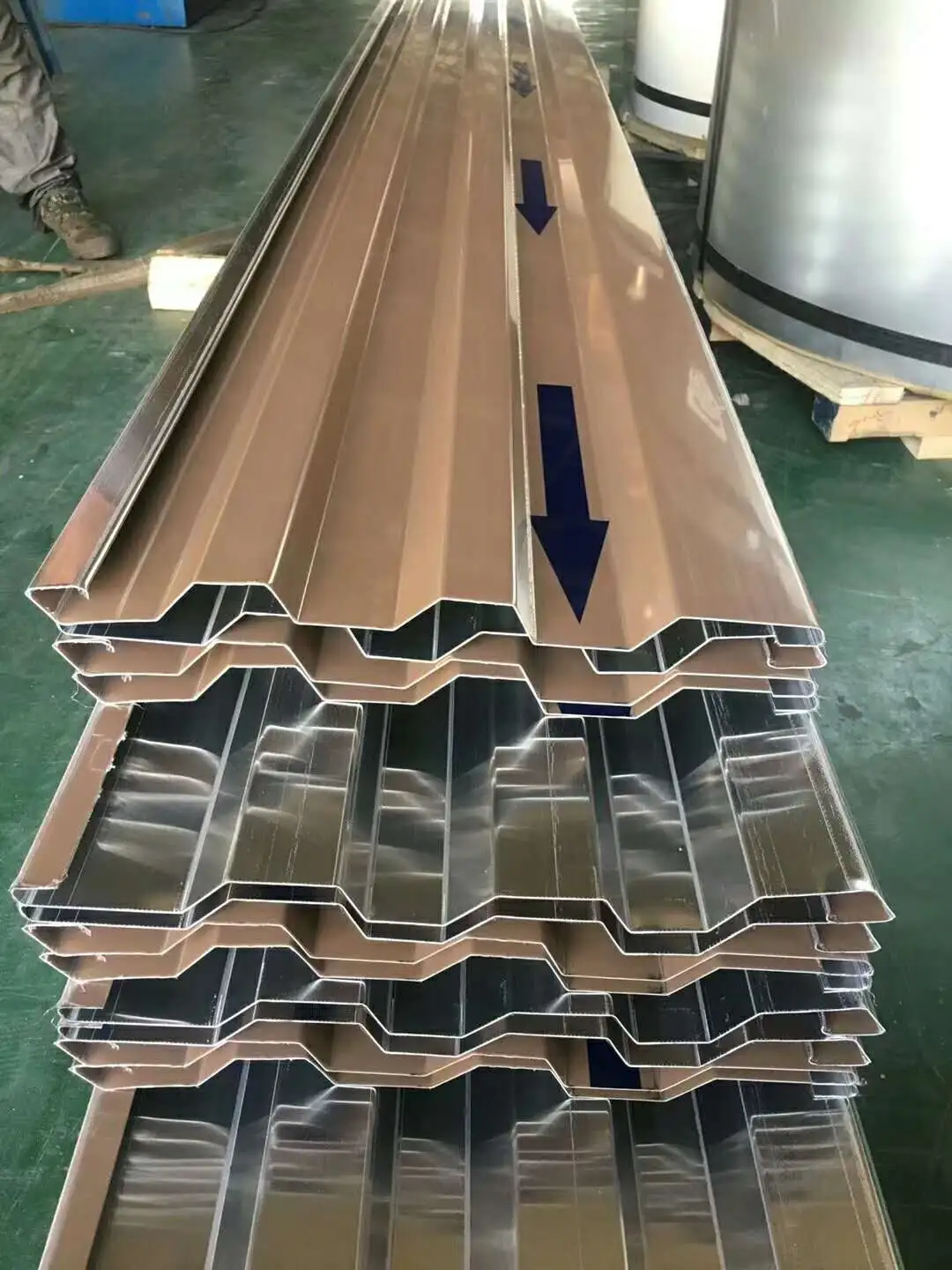

Распространенные типы профилей

Технические характеристики

Проверка производительности

1. Гидроизоляционные свойства

Поскольку поверхность стальной панели со скрытым крепежом и цветным покрытием не имеет отверстий для крепежа, система позволяет избежать распространенных путей утечки, характерных для крыш с открытым крепежом. В традиционных системах герметик в отверстиях для винтов со временем может стареть и трескаться, что приводит к проникновению воды. Профиль Jiaochi 760 с высотой ребер 71 мм и расстоянием между ребрами 380 мм помогает дождевой воде быстро перемещаться из впадин к карнизу. Когда швы закрываются с помощью закаточной машины, боковая блокировка обеспечивает непрерывную защиту от проникновения воды. Отсутствие отверстий на поверхности также снижает вероятность коррозии, начинающейся на крепежных элементах.

2. Сопротивление ветру

Кронштейны, которые удерживают панели на прогонах, спроектированы таким образом, чтобы противостоять подъему. Во время проекта фотоэлектрической установки с цветной стальной крышей мощностью 5 МВт в международном аэропорту Шэньчжэнь Баоань давление ветра на площадке достигло 0,75 кН/м². Испытания на выдергивание скрытых зажимов зафиксировали усилие на выдергивание 200 кг, что соответствует требованиям безопасности. Панель со скрытым зажимом YX41-250-750 изготовлена ​​из стали с пределом текучести не менее 550 МПа и глубиной фиксации более 5,2 мм. Каждое соединительное ребро фиксируется крепежным зажимом, что повышает способность крыши выдерживать ветровые и снеговые нагрузки.

3. Компенсация теплового движения

Крепежные зажимы позволяют панелям крыши скользить по склону, когда металл расширяется и сжимается при изменении температуры. Во время этого перемещения панели остаются в зацеплении с зажимами, поэтому соединение между крышей и конструкцией остается стабильным. Это позволяет использовать непрерывные панели длиной более 100 метров без необходимости поперечных перекрытий, что полезно для крыш с большими пролетами.

4. Эффективность установки

В системе используются панели заводского изготовления, которые соединяются на месте. Некоторые профили со скрытыми зажимами, такие как CC-750, не требуют специальной закаточной машины, что позволяет сократить трудозатраты и время установки. Рулонный прокат можно обрезать по длине на месте выполнения работ, что позволяет использовать отдельные панели длиной более 100 метров и сводить к минимуму количество торцевых перехлестов. Такой подход также снижает риск утечек в поперечных стыках.

Особенности конструкции

• Поверхность без проникновений:Скрытое кронштейновое соединение удаляет отверстия для винтов с поверхности крыши, что снижает вероятность протечек и коррозии крепежных элементов.
• Стабильное зацепление клипа:Глубина фиксации превышает 5,2 мм, а сопротивление выдергиванию достигает 200 кг, что обеспечивает надежную фиксацию при ветровых подъемах.
• Тепловое движение:Скользящие зажимы позволяют панелям расширяться и сжиматься по склону, уменьшая нагрузку, которая со временем может привести к повреждению крыши.
• Возможность длинной панели:Одинарные длины до 100 метров уменьшают поперечные перекрытия и упрощают управление водными ресурсами.
• Разнообразие профиля:Такие варианты, как YX51-380-760 и YX50-410-820, соответствуют различным требованиям к пролету и нагрузке.

Типичные применения

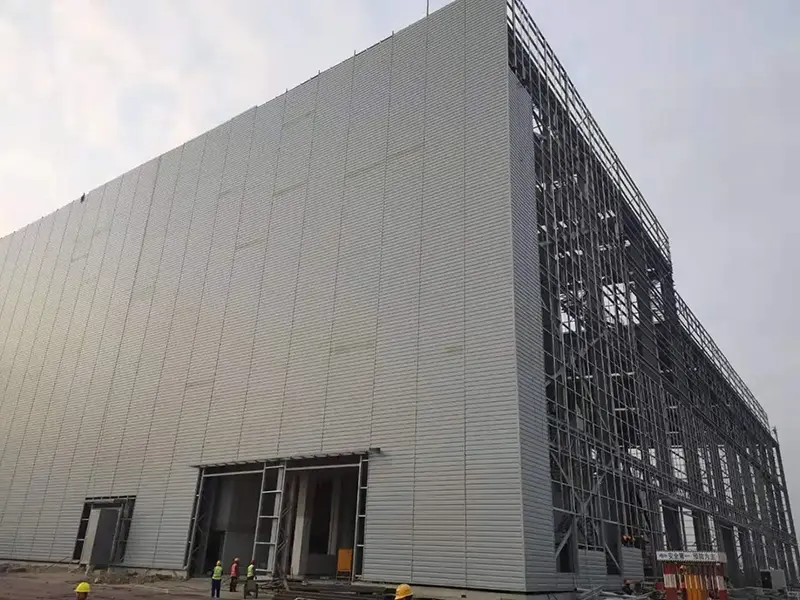

• Кровельные системы для большепролетных промышленных зданий из металлоконструкций.
• Общественные объекты, такие как терминалы аэропортов, спортивные площадки и выставочные центры.
• Промышленные здания со строгими требованиями к гидроизоляции, включая электростанции и нефтехимические предприятия.
• Логистические центры и склады, где надежность кровли является приоритетом.
• Проекты реконструкции, требующие замены существующей кровельной системы.

Рекомендации на месте

• Перед началом установки панели проверьте расстояние и выравнивание прогонов.
• Используйте подъемное оборудование с мягкими стропами, чтобы не повредить ребра и не поцарапать покрытие.
• Следуйте инструкциям производителя по закреплению зажимов и склеиванию панелей.
• Проверьте герметичность шва после сшивания и проверьте зацепление зажима, прежде чем переходить к следующей панели.
• Для длинных панелей спланируйте последовательность установки так, чтобы тепловое движение не ограничивалось в фиксированных точках.

Общие вопросы

Как кровля со скрытым креплением справляется с дождевой водой без герметика на швах?

Боковой интерлок формируется механически с помощью закаточной машины. Полученное соединение достаточно герметично, чтобы противостоять проникновению воды в нормальных условиях. Правильный наклон крыши и конструкция дренажа также помогают быстро отводить воду из швов.

Можно ли использовать панели со скрытым креплением на изогнутых крышах?

Большинство профилей со скрытым креплением предназначены для прямых крыш или крыш очень большого радиуса. Минимальный радиус кривизны зависит от профиля панели и толщины материала. Для изогнутых применений перед заказом проконсультируйтесь с производителем.

В чем преимущество панели без открытых креплений?

Открытые крепления требуют нанесения герметика на каждое резьбовое отверстие. Со временем герметик может разрушаться и создавать пути утечки. Скрытые крепления исключают необходимость технического обслуживания и снижают риск попадания воды и коррозии вокруг отверстий для винтов.

Как проверяется устойчивость к подъему ветра для конкретного проекта?

Испытания зажимов на выдергивание можно проводить на месте или в лаборатории. Измеренное значение следует сравнить с расчетной ветровой нагрузкой для данного местоположения здания. Поставщики могут предоставить данные испытаний или помочь с проверкой конкретного проекта.

Проверка и документация

Перед отправкой панели проверяются на геометрию профиля, глубину запирания, состояние покрытия поверхности, точность размеров. Должны быть доступны сертификаты стана на базовую сталь, а также отчеты о прочности зажима на выдергивание, когда это необходимо. Во время установки выборочные проверки зацепления швов и выравнивания зажимов помогают обеспечить стабильное качество.

Факторы, которые следует оценить перед заказом

• Определите расчетную ветровую нагрузку и убедитесь, что выбранный профиль и система зажимов соответствуют этим требованиям.
• Убедитесь, что уклон крыши достаточен для выбранного профиля панели и схемы водоотвода.
• Если планируются длинные непрерывные панели, убедитесь, что конструкция может выдерживать тепловые движения на карнизе и коньке.
• В проектах реконструкции проверьте состояние существующих прогонов и расстояние между ними, чтобы убедиться в совместимости.
