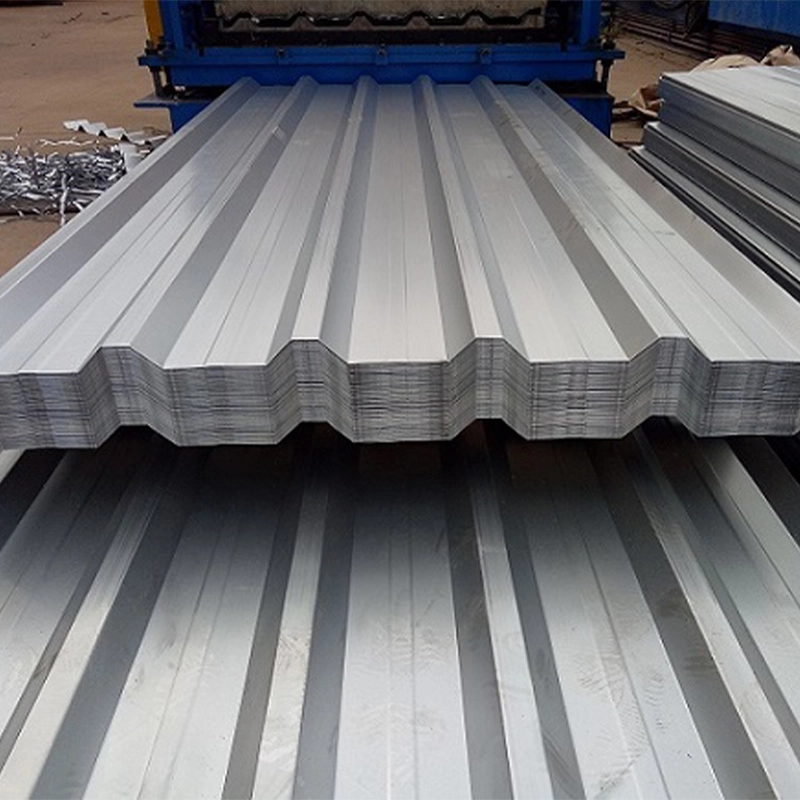

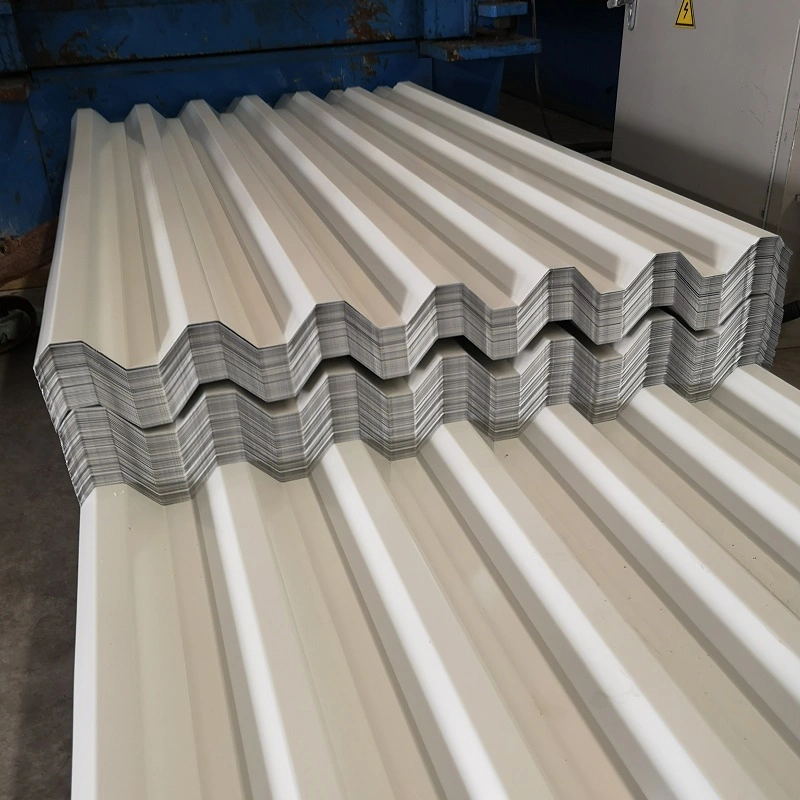

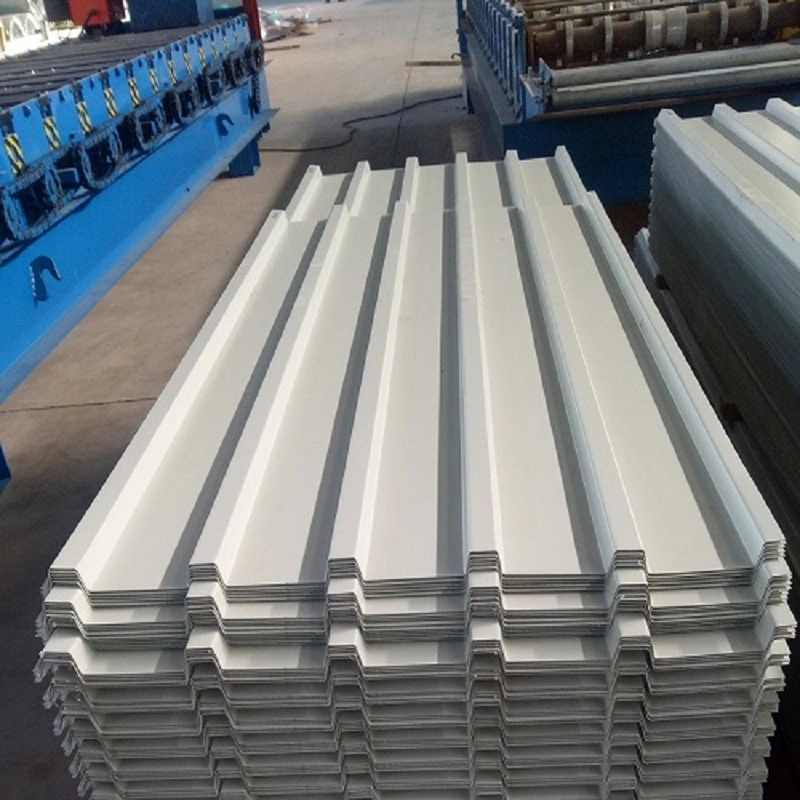

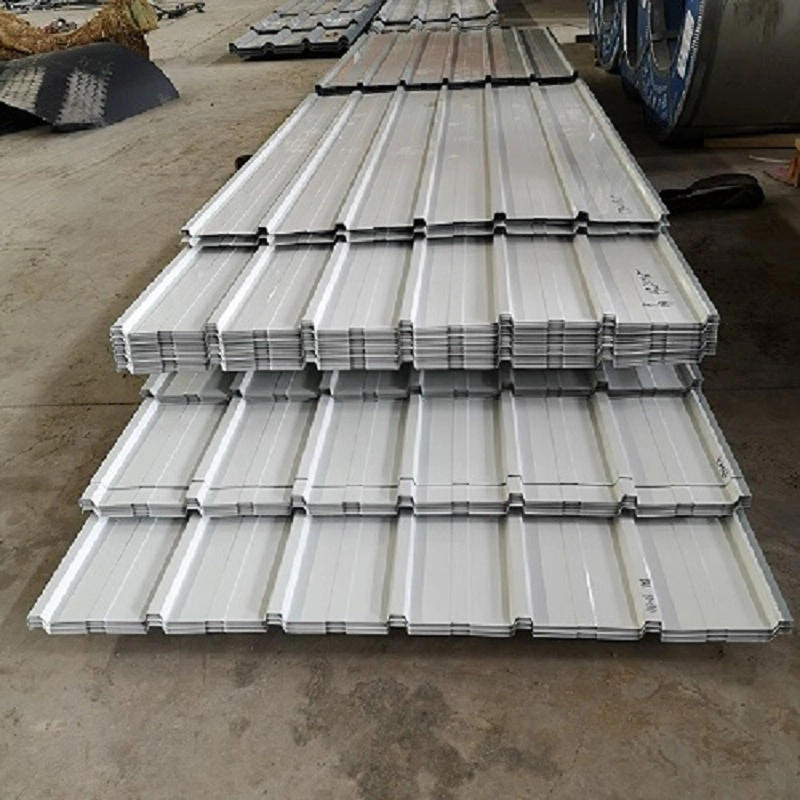

Гофрированный стальной лист с цветным покрытием

Гофрированный стальной лист с цветным покрытием производится путем формования предварительно окрашенного стального рулона в гофрированный профиль. Базовый рулон изготовлен из холоднокатаной или горячеоцинкованной стали таких марок, как DX51D, Q195 или SGCC. Перед покраской поверхность подвергается обезжириванию, фосфатированию и хроматированию. Затем катушка покрывается валиком, обычно из полиэстера или ПВДФ, с толщиной сухой пленки на верхней стороне от 15 до 25 мкм и на обратной стороне от 5 до 10 мкм. SENBO поставляет эти листы после проверки толщины рулона, веса покрытия и состояния поверхности, а процесс формования рулонов включает периодическую проверку геометрии профиля.

Гофрированный стальной лист с цветным покрытием подвергается холодной штамповке в поперечном сечении с параллельными ребрами и впадинами. Такая форма обеспечивает высокую продольную жесткость на изгиб и эффективный отвод воды при сохранении толщины материала от 0,2 мм до 1,2 мм. Общие профили включают YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750 и YX51-250-750. Эффективная ширина покрытия варьируется от 300 мм до 1150 мм. Длина листа отрезается на заказ. Продукт соответствует стандарту GB/T 12755-2008, который определяет требования к составу материала, механическим свойствам, покрытию и допускам на размеры.

Ключевые характеристики

Характеристики продукта

• Небольшой вес при достаточной жесткости:Гофрированный профиль увеличивает жесткость на изгиб без увеличения толщины материала, что помогает снизить нагрузки на конструкцию.
• Эффективный дренаж:Параллельный рисунок ребер и ендов быстро отводит дождевую воду к карнизу и уменьшает количество поперечных перекрытий.
• Защита от коррозии:Оцинкованный или алюминиево-цинковый металлический слой плюс органическое верхнее покрытие обеспечивают два барьера против атмосферной коррозии.
• Гибкость цвета и размера:Доступны цвета RAL, а длину, толщину и профиль листа можно отрегулировать в соответствии с чертежами проекта.
• Быстрая установка:Листы заводского изготовления устанавливаются непосредственно на прогоны, что сокращает работу на объекте по сравнению с монолитными или каменными системами.

Примеры полевого применения

1. Крышные и стеновые ограждения промышленных зданий.

Эти гофрированные стальные листы с цветным покрытием часто используются для крыш и стен на промышленных предприятиях и складах. Профиль типа 760 часто используется для кровельных работ, поскольку его геометрия обеспечивает хороший дренаж и ограничивает количество боковых нахлестов. В одном прибрежном проекте на заводе Southeast Copper Industry площадью 48 000 м² использовалась крыша из цветной стали с распределенной фотоэлектрической системой. Крыша удовлетворительно работала в дождливых условиях региона, демонстрируя пригодность материала для изготовления больших заводских ограждающих конструкций.

2. Модульные здания и временные конструкции

Гофрированные листы с цветным покрытием хорошо подходят для модульных и временных конструкций, поскольку они легкие, легко режутся и быстро монтируются. Проект парка железнодорожной ветки Наньхэ в Шанхае включал станцию, построенную с цветной гофрированной крышей и модульными методами за 45 дней. Подобные области применения включают сборные домики, временные офисы, рекламные щиты и навесы.

3. Специальные корпуса

Профиль также используется в некоторых специализированных помещениях, например, в интерьерах кают кораблей. В этом случае гофрирование обеспечивает ровность поверхности и визуальную структуру, одновременно уменьшая количество необходимого каркаса из легкой стали за панелью.

Замечания по обращению с объектом и установке

• Держите листы сухими и храните их на ровных подставках. Если необходимо хранение на открытом воздухе, используйте воздухопроницаемое покрытие и поднимите стопку.
• Перемещайте связки с помощью широких строп, чтобы не повредить ребра и не поцарапать краску.
• Для резки используйте ножницы или ножницы. Избегайте абразивных дисков, которые выделяют тепло и могут повредить покрытие на кромке среза.
• Укажите крепежные детали и шайбы, совместимые с покрытием листа, чтобы минимизировать гальваническую коррозию.
• Следуйте данным производителя для боковых и концевых нахлестов. Нанесите герметик в местах, указанных на скате крыши и ветровой зоне.
• Перед размещением листов проверьте выравнивание прогонов. Несоосность может вызвать видимую волнистость и нагрузку на ребра.

Контроль качества и документация

Сертификаты завода должны подтверждать марку основного металла, вес оцинкованного покрытия и толщину лакокрасочной пленки. Во время производства такие размеры профиля, как высота ребер, шаг и эффективная ширина, проверяются через регулярные промежутки времени. Перед отправкой листы проверяются на предмет дефектов покрытия, царапин на поверхности и точности размеров. В случае крупных проектов образцы могут быть отправлены на сторонние испытания в соляном тумане или на ускоренные испытания на атмосферное воздействие, если это необходимо.

Рекомендации по выбору

• Прежде чем выбирать вес оцинкованного покрытия и тип краски, определите категорию атмосферной коррозии на объекте.
• Подтвердите расчетную ветровую нагрузку и расстояние между прогонами, чтобы выбрать правильную толщину и профиль листа.
• Проверьте уклон крыши и схему дренажа, чтобы избежать образования луж и обеспечить сток воды к карнизу.
• Для длинных непрерывных листов спланируйте маршрут транспортировки и доступ к месту. Профилирование на месте может быть вариантом, если транспортировка ограничена.
• Если здание находится в зоне повышенного пожароопасного риска, учтите, что сам металлический лист негорючий, но общий узел крыши, включая изоляцию, необходимо оценивать отдельно.

Часто задаваемые вопросы

Как выбрать между покрытиями из ПЭ и ПВДФ?

PE – это стандартная экономичная отделка общепромышленных зданий в мягких условиях. ПВДФ обеспечивает лучшее сохранение цвета и устойчивость к ультрафиолетовому излучению и солевым брызгам, что делает его предпочтительным для прибрежных или сильнокоррозионных мест. Выбор должен соответствовать ожидаемому сроку службы проекта и воздействию на окружающую среду.

Какой минимальный уклон крыши для гофрированных листов с цветным покрытием?

Для притертых систем с винтовым креплением обычно рекомендуется уклон в 5%. Нижние склоны требуют дополнительной гидроизоляции и дренажа, а приемлемый минимум должен быть подтвержден инженером-проектировщиком с учетом местной интенсивности осадков.

Можно ли устанавливать эти листы на изогнутых крышах?

Некоторые профили можно изогнуть до большого радиуса путем профилирования или прессования. Минимальный радиус зависит от толщины листа, геометрии ребер и гибкости покрытия. Поставщик должен подтвердить лимит формирования до размещения заказа.

Как поддерживается однородность цвета на большой крыше?

По возможности все листы для одной и той же поверхности следует заказывать из одной партии рулонов. Если несколько партий неизбежны, запросите измерение цвета и согласуйте допуск, например ΔE ≤ 1,5. Правильная последовательность хранения и установки также помогает избежать видимых отклонений.
