Металлический профилированный лист

Металлический профилированный лист, также называемый гофрированной металлической панелью, производится путем формования тонкой катушки из стали или алюминиевого сплава в гофрированное поперечное сечение при температуре окружающей среды. Базовый материал выбирается в соответствии с условиями проекта и требованиями нагрузки. SENBO управляет многовалковыми линиями непрерывной формовки и во время производства проверяет размеры ребер, ширину листа и геометрию профиля. Компания также ведет записи входного контроля толщины основного металла и веса покрытия.

Варианты подложек

• Оцинкованный стальной лист:Распространенные строительные марки включают Z275 и Z450 с плотностью двустороннего цинкового покрытия 275 г/м² и 450 г/м² соответственно. Минимальная толщина покрытия с каждой стороны составляет примерно 19 мкм.
• Стальной лист с покрытием из сплава Al-Zn:Металлическое покрытие содержит около 55% алюминия, 43,5% цинка и 1,5% кремния. Коррозионная стойкость в 3-5 раз выше, чем у оцинкованной стали. AZ150 – широко используемый сорт.
• Стальной лист с цветным покрытием:Использует оцинкованную или алюминиево-цинковую подложку с предварительной обработкой и органическим покрытием, таким как полиэстер, акрил или фторуглерод. Этот вариант сочетает в себе защиту от коррозии и декоративную отделку.
• Лист алюминиевого сплава:Листы из полутвердого алюминиевого сплава толщиной от 0,6 до 1,2 мм обеспечивают хорошую коррозионную стойкость и формуемость. Изолирующий барьер необходим в соединениях с разнородными металлами во избежание гальванической коррозии.

Формирование и классификация

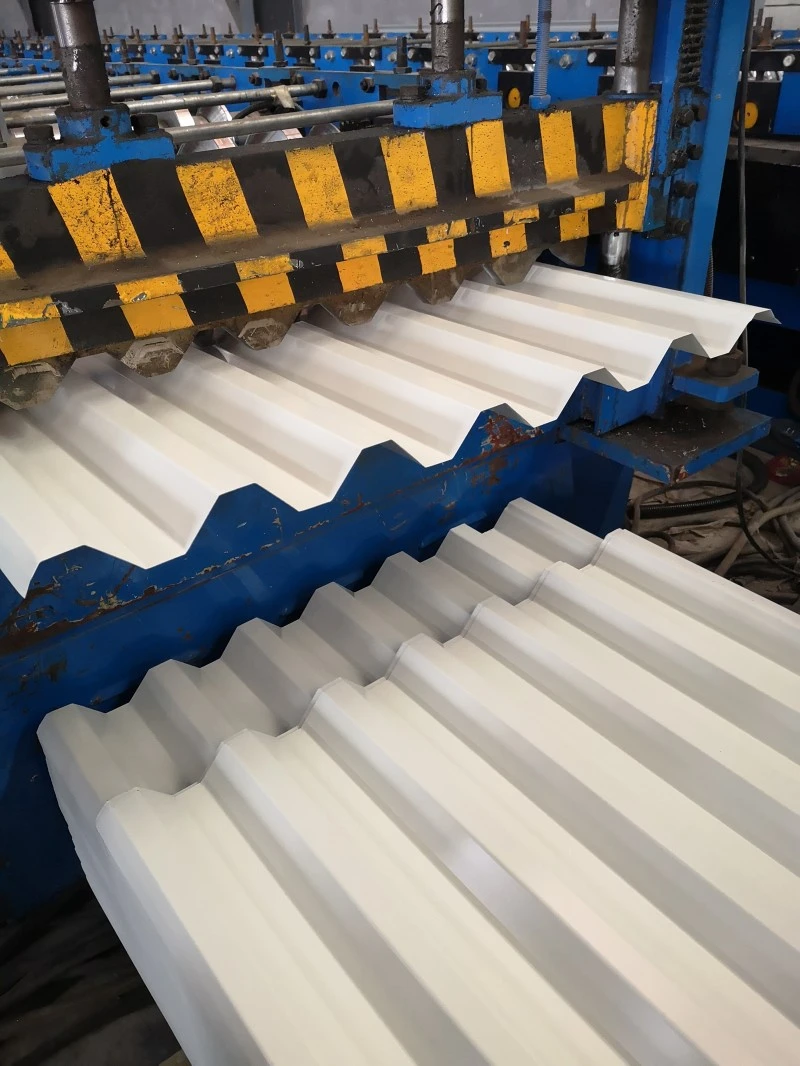

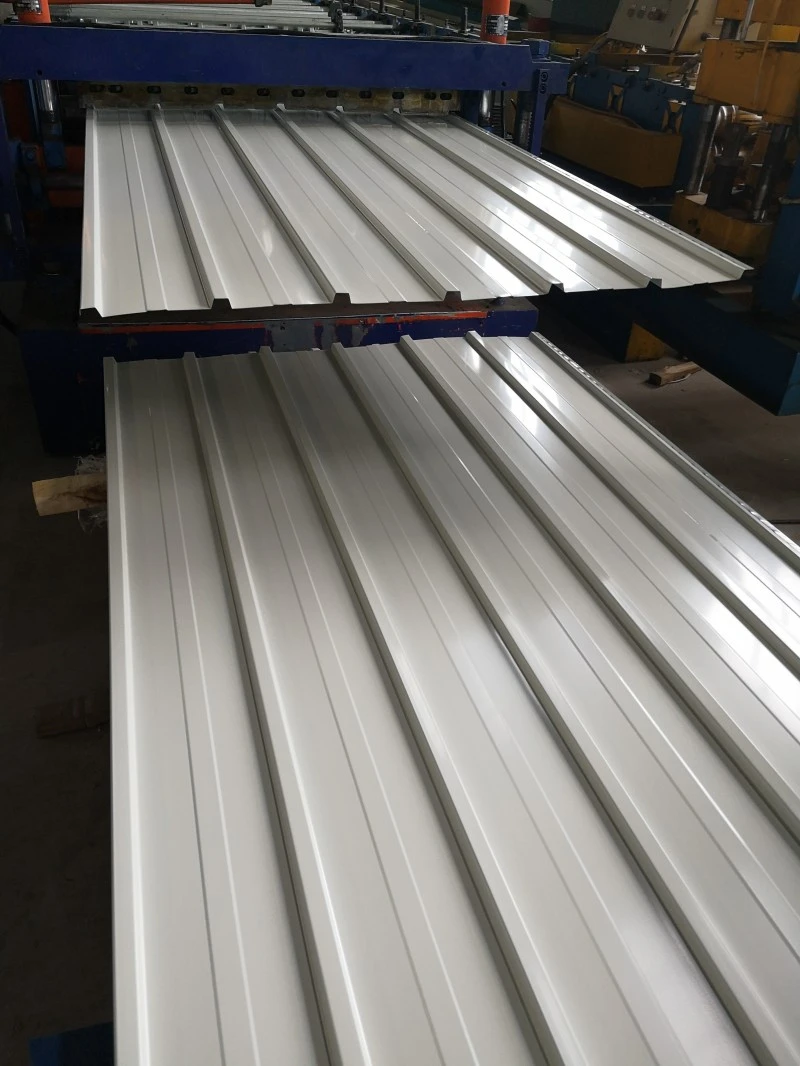

Металлические профилированные листы формируются на линиях непрерывного профилирования и могут производиться длиной от нескольких метров до десятков метров. Заводская сборка обеспечивает высокую точность размеров, но ограничена транспортной длиной. Формовка на месте позволяет длине листа соответствовать проекту, уменьшая торцевые перехлесты и экономя материал и трудозатраты. По сечению изделия подразделяются на V-образные, П-образные, Ш-образные, ребристые, усиленные и с пазами типа «ласточкин хвост». По применению к ним относятся кровельные панели, стеновые панели, композитные настилы пола и арочные структурные панели.

Технические характеристики

Данные приложения проекта

1. Промышленные здания и склады.

Профилированные металлические листы широко используются для крышных и стеновых ограждений промышленных предприятий и складов благодаря их малому собственному весу и достаточной прочности. Для проектов без теплоизоляции расход стали составляет от 5 до 11 кг/м². В металлической кровле комплекса спортивного парка Пинлян, установленной в период с июня 2020 года по июнь 2023 года, в качестве базового слоя крыши использовались профилированные стальные листы с покрытием Al-Zn толщиной 0,6 мм. Проект получил серебряную награду за инженерные технологии на церемонии вручения наград в области строительной гидроизоляции в области науки и технологий 2024 года, что указывает на то, что материал приемлемо работает в большом общественном объекте.

2. Композитные напольные системы

В сочетании с бетоном профилированный стальной лист действует как несъемная опалубка и растянутая арматура. Такой подход устраняет необходимость в традиционной деревянной опалубке и временных креплениях. Для улучшения сцепления между сталью и бетоном к листу можно предварительно приварить срезные шпильки или же лист можно сформировать с двунаправленными ребрами жесткости. Системы композитных полов широко используются в высотных зданиях и многоэтажных промышленных сооружениях.

3. Арочные и изогнутые конструкции.

Металлические профилированные листы могут быть выполнены в виде плоских или изогнутых панелей. Изогнутые листы позволяют создавать арочные здания, сочетающие функции балок, плит и колонн в единой конструктивной форме. Кровельные системы могут изготавливаться в виде панелей изогнутого или переменного сечения и подходят для гидроизоляции I–III классов с минимальным уклоном 1,5 градуса.

4. Гидроизоляция и ветроустойчивость крыши.

В кровельных системах обычно используются либо притертые резьбовые соединения, либо конструкции с блокирующими конструкциями с высоким стоячим фальцем. В методе стоячего фальца используются скрытые непроникающие крепления, и он применяется в таких проектах, как здания терминалов в международном аэропорту Пекин Столичный. Система профилированных листов SENBO со стоячим фальцем на 360° имеет ширину панели 430 мм и высоту ребра 65 мм. Он рассчитан на уклон водоотвода не менее 5% и шаг прогонов не более 1,5 м. Скрытый метод крепления повышает устойчивость к ветровым нагрузкам и уменьшает пути утечки по сравнению с открытым крепежом.

Характеристики продукта

• Легкий и экономичный:Расход стали от 5 кг/м² до 11 кг/м² для кровли и экономичный пролет около 3,5 м делают материал подходящим для больших ограждений.
• Коррозионная стойкость:Листы с покрытием Al-Zn обеспечивают в 3–5 раз большую коррозионную стойкость, чем оцинкованная сталь. Покрытия из ПВДФ дополнительно продлевают срок службы в агрессивных средах.
• Разнообразие профиля:Доступны V-образные, ребристые, усиленные профили и профили «ласточкин хвост». Панели изогнутого и переменного сечения могут изготавливаться для особых архитектурных форм.
• Два режима производства:Заводское изготовление или профилирование на месте обеспечивает гибкость в выборе длины листа и планировании транспортировки.
• Перерабатываемый материал:По окончании срока службы стальные и алюминиевые листы могут быть переработаны. Листы также можно интегрировать с фотоэлектрическими системами для выработки энергии.

Типичные применения

• Облицовка крыш и стен промышленных предприятий и логистических складов.
• Металлическая кровля для общественных зданий, таких как стадионы, выставочные центры и терминалы аэропортов.
• Композитное напольное покрытие для высотных зданий и многоэтажных промышленных объектов.
• Арочные здания и временные конструкции, имеющие форму самонесущей оболочки.

Рекомендации по установке и эксплуатации

• Храните листы на ровных подставках и держите их сухими. Используйте воздухопроницаемый чехол, если хранение на открытом воздухе неизбежно.
• Поднимайте связки с помощью широких строп или траверс, чтобы предотвратить деформацию ребер и повреждение покрытия.
• Разрежьте листы ножницами или ножницами. Избегайте абразивной резки, которая выделяет тепло и повреждает металлическое или органическое покрытие.
• Во избежание гальванической коррозии используйте крепеж с шайбами, совместимыми с листовым материалом.
• Следуйте указанным деталям бокового и конечного кругов. В районах с сильным ветром увеличьте плотность крепления по краям и углам крыши.
• Для систем со стоячим фальцем проверьте зацепление зажима и герметичность шва, прежде чем переходить к следующей панели.

Общие вопросы

Как выбрать между оцинкованными листами, листами с алюминиево-цинковым покрытием и листами с цветным покрытием?

Выбор зависит от атмосферной среды и требований к внешнему виду. Оцинкованные листы экономичны для мягких условий. Листы с покрытием Al-Zn обеспечивают лучшую коррозионную стойкость и предпочтительны для прибрежных или промышленных объектов. Листы с цветным покрытием создают долговечную декоративную отделку и выбираются, когда важен внешний вид или когда необходима дополнительная защита покрытия.

Можно ли использовать профилированные металлические листы как для кровли, так и для стен?

Да, но профиль и толщина могут отличаться. Панели крыши должны выдерживать отвод воды и подъем ветра, в то время как стеновые панели больше ориентированы на ветровую нагрузку и внешний вид. Таблицы диапазонов производителя следует использовать для выбора правильного профиля для каждого применения.

Какой минимальный уклон крыши у этих листов?

Для притертых винтовых систем типичный минимальный уклон составляет 5%. Системы со стоячим фальцем можно использовать на склонах с уклоном до 1,5 градусов, если они установлены с надлежащей герметизацией шва и дренажной конструкцией. Также следует учитывать проектную ветровую нагрузку и интенсивность осадков.

Как учитываются тепловые расширения и сжатия длинных листов?

Длинные листы расширяются и сжимаются при изменении температуры. Системы со стоячим фальцем позволяют перемещать изделия с помощью скользящих зажимов. Для притертых систем детали торцевого нахлеста и расстояние между креплениями должны быть рассчитаны с учетом термического смещения. Длина листа и температурный диапазон должны быть проверены инженером-проектировщиком.

Контроль качества и документация

Поставщики должны предоставить сертификаты заводских испытаний с указанием веса основного металла и покрытия. Размеры профиля, такие как высота ребер, шаг и эффективная ширина, проверяются во время производства и перед отправкой. Для проектов с особыми требованиями к подъему ветра могут быть предоставлены отчеты об испытаниях или расчеты. Приемочный контроль на месте должен проверить толщину листа, форму профиля, состояние покрытия и длину в соответствии с заказом.

Рекомендации по выбору

• Прежде чем выбирать основной материал и покрытие, определите категорию коррозионного воздействия окружающей среды на объекте.
• Подтвердите расчетную ветровую нагрузку и пролет, чтобы выбрать правильную толщину и профиль листа.
• Проверьте уклон крыши и расположение дренажа, чтобы избежать скопления воды и утечек.
• Для длинных непрерывных листов убедитесь, что маршрут транспортировки соответствует требуемой длине, или запланируйте формовку рулонов на месте.
• Если лист будет использоваться в системе композитного пола, подтвердите необходимое расположение срезных стоек и требования к огнестойкости.
