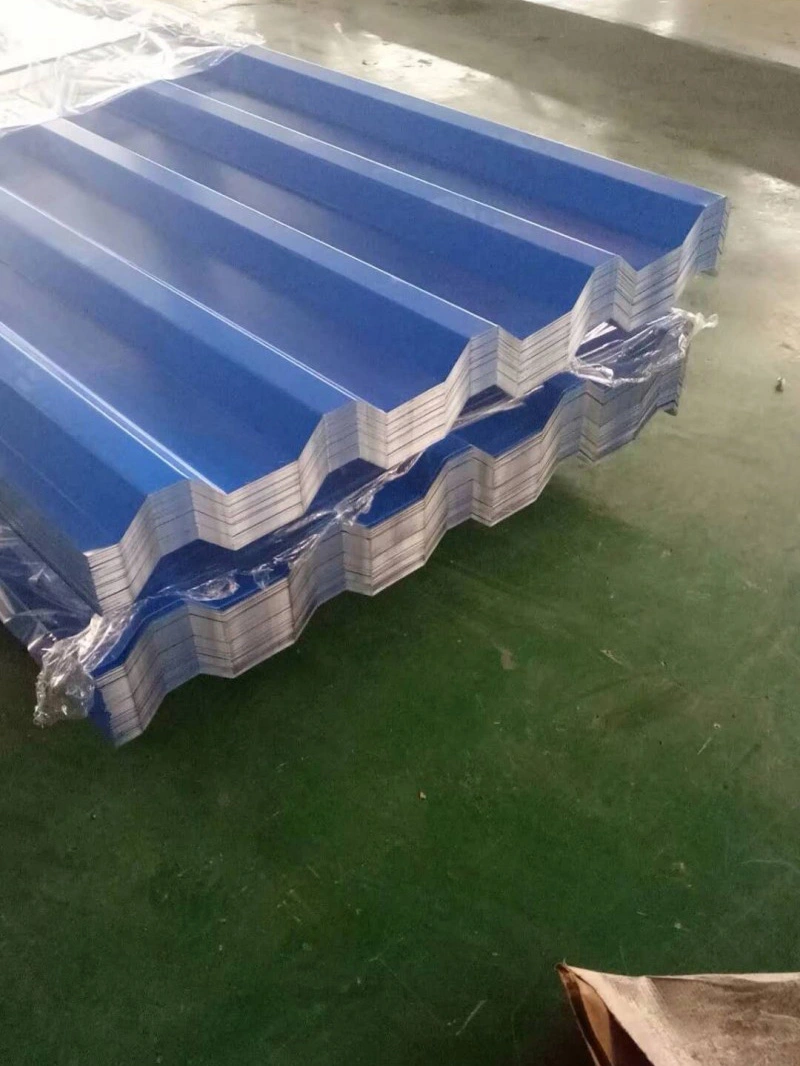

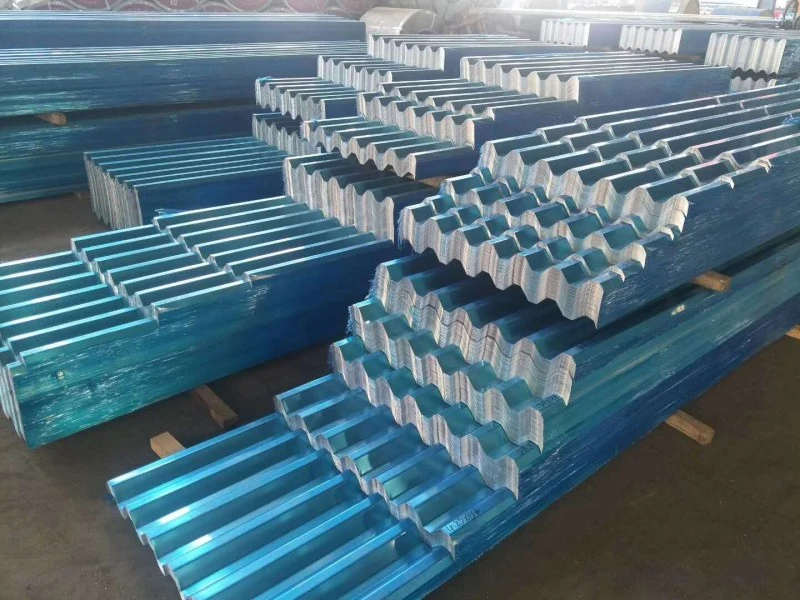

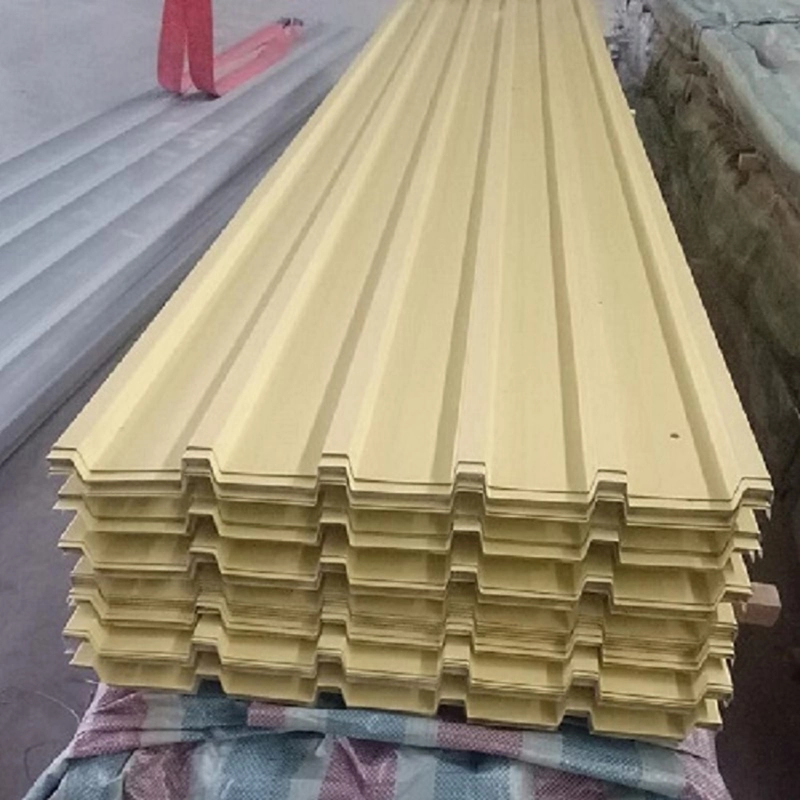

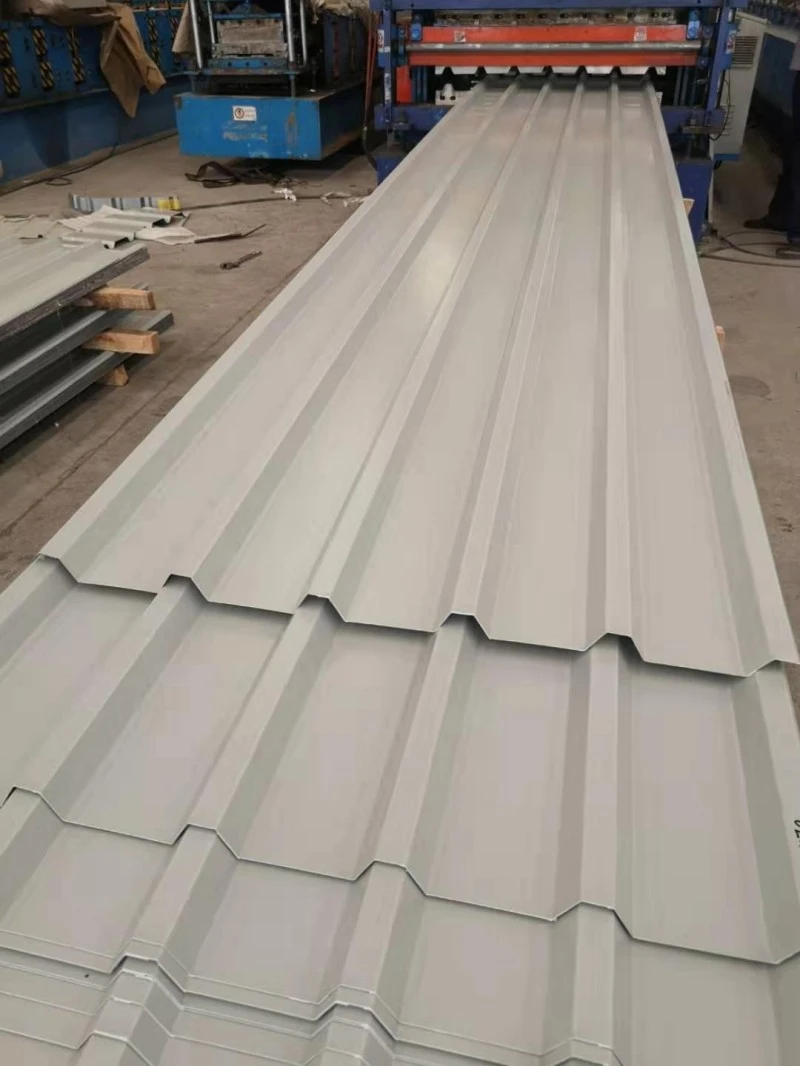

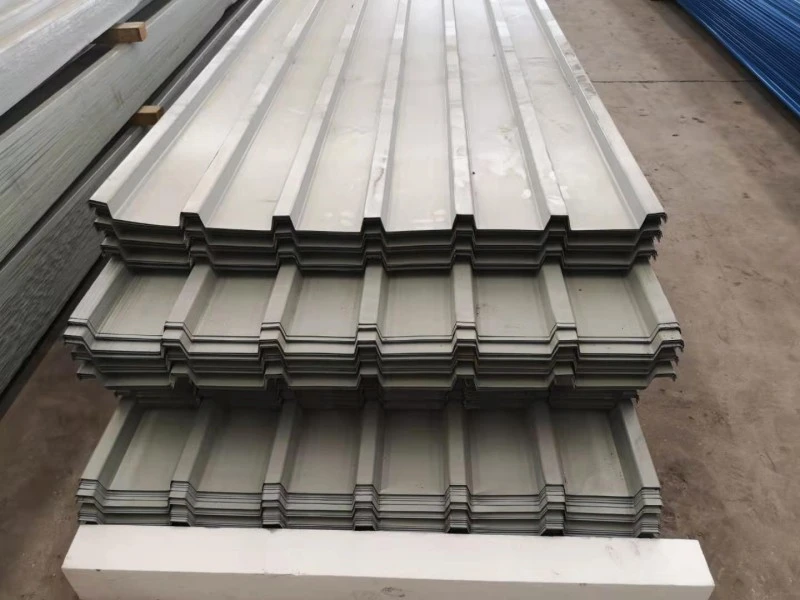

Стальной кровельный лист с цветным покрытием

Стальные кровельные листы с цветным покрытием, изготовленные из предварительно окрашенной рулонной стали, формуются методом холодной прокатки в гофрированный профиль. Каждый лист сочетает в себе стальную сердцевину, металлическое покрытие с обеих сторон и затвердевшую органическую отделку. Основной металл обычно Q235B или DX51D, а защитный металлический слой может быть цинковым или алюмо-цинковым с плотностью покрытия от 40 г/м² до 275 г/м² на сторону. Система окраски обычно включает в себя грунтовку и полиэфирное верхнее покрытие толщиной не менее 20 мкм, тогда как ПВДФ предназначен для участков с более сильным воздействием ультрафиолета или солевых брызг. SENBO осуществляет входной контроль толщины рулона и веса покрытия, а линии профилирования настраиваются для проверки геометрии ребер и эффективной ширины во время производства.

Общие профили и размеры

• YX35-125-750:высота ребра 35 мм, расстояние между ребрами 125 мм, эффективная ширина 750 мм.
• YX25-210-840:высота ребра 25 мм, расстояние между ребрами 210 мм, эффективная ширина 840 мм.
• YX15-225-900:высота ребра 15 мм, расстояние между ребрами 225 мм, эффективная ширина 900 мм.

Длина листа нарезается по заказу, а при транспортировке возможно изготовление непрерывной длины. Выбор профиля влияет на пропускную способность пролета, поведение дренажа и внешний вид.

Таблица параметров

Тестовые данные и отзывы о проекте

Механическое поведение

Основание должно иметь предел прочности не менее 270 МПа. Для YX35-125-750 прочность на сжатие составляет около 200 МПа, что достаточно для ненесущих и второстепенных ограждающих конструкций. Изменение толщины контролируется с точностью до ±0,02 мм, а плоскостность ограничивается 3 мм на метр, чтобы избежать удержания воды на готовой крыше.

Адгезия и коррозионная стойкость

При испытаниях на поперечный разрез необходимо, чтобы площадь отслоения покрытия оставалась на уровне 5 % или ниже. Характеристики солевого тумана обычно определяются как отсутствие красной ржавчины через 500 часов для стандартного материала. Более высокий вес цинкового покрытия улучшает этот результат. Фактические требования должны соответствовать местоположению проекта и категории атмосферной коррозии.

Дренаж воды

Гофрированная форма направляет дождевую воду через желоба к карнизу. Стыки внахлестке герметизируются водостойкими шайбами ​​и герметиком. Рекомендуется минимальный уклон 5%. Правильное выравнивание прогонов и размещение крепежных элементов помогают предотвратить затопление и протечки.

Пример тепловых характеристик

В рамках пилотного проекта в районе Чунмин в Шанхае теплоизоляционное покрытие было нанесено поверх существующей кровли из цветной стали. После обработки температура поверхности снизилась с 63°С до 33°С, а температура в помещении упала примерно на 8°С. Хотя изоляционное покрытие обеспечило основное преимущество, этот случай показывает, как металлический лист можно комбинировать с дополнительной обработкой поверхности для экономии энергии.

Скорость установки

Листы заводского изготовления можно быстро установить на месте. Ежедневная производительность профилирования может достигать 3000 метров. В сочетании со стальным каркасом навесы и крыши складов можно построить за короткое время. Длинные листы уменьшают количество перехлестов на концах, что также снижает потенциальные точки утечек.

Замечания по проектированию и установке

• Перед установкой держите рулоны и листы сухими. Для хранения на открытом воздухе требуется дорожный просвет и воздухопроницаемое покрытие для предотвращения образования конденсата.
• Используйте режущие инструменты, не выделяющие сильного тепла. Ножницы и ножницы предпочтительнее абразивных дисков.
• Немедленно подкрасьте порезанные края и царапины подходящей ремонтной краской.
• Выбирайте крепеж и шайбы, совместимые с покрытием, чтобы минимизировать гальваническую коррозию.
• Следуйте указанным деталям бокового и конечного кругов. В районах с сильным ветром увеличьте плотность крепления возле краев и гребней.
• Перед размещением листов проверьте расстояние и выравнивание прогонов. Неправильно расположенные прогоны могут вызвать видимую волнистость и вызвать нагрузку на ребра.

Вопросы от проектов

Какой уклон нужен для крыши без гидроизоляционной мембраны?

Уклон 5% и более характерен для одностенных профилей. Нижние откосы могут использоваться в особых случаях, но дополнительные меры по герметизации и дренажу должны быть разработаны и проверены инженером-проектировщиком.

Как выбрать массу цинкового покрытия?

В первую очередь следует оценить категорию атмосферной коррозионной активности площадки. Для сельской местности с умеренным климатом подойдет плотность от 40 г/м² до 90 г/м². В прибрежных или промышленных зонах часто требуется 150 г/м² или более или алюминиево-цинковое покрытие с эквивалентными характеристиками.

Можно ли устанавливать листы на изогнутых крышах?

Некоторые профили могут быть изогнуты на большой радиус. Минимальный радиус зависит от высоты ребра, толщины листа и гибкости покрытия. Производитель должен подтвердить предел формования до размещения заказа.

Что вызывает изменение цвета между партиями?

Изменение цвета может произойти, если рулоны изготовлены из разных производственных партий. Для большой крыши или стены безопаснее заказывать весь материал для одной поверхности из одной партии рулонов. Если это невозможно, запросите измерение цвета и установите допуск, например ΔE ≤ 1,5.

Контрольный список закупок и проверок

• Перед началом производства подтвердите марку основы и вес покрытия в сертификате завода.
• Запросите образец фактического цвета краски и утвердите его перед резкой рулона.
• При получении проверьте толщину листа, высоту ребер и эффективную ширину. Отбраковать материал за пределами допуска.
• Осмотрите покрытие на наличие царапин, разрывов катушки или неровного цвета. Незначительные повреждения можно отремонтировать, но большие участки повреждений следует заменить.
• Если крыша должна соответствовать определенной допустимой ветровой нагрузке, запросите данные испытаний или расчеты для выбранного профиля и схемы крепления.
• Для проектов, где пожаробезопасность является проблемой, помните, что отдельный металлический лист негорючий, но полная сборка крыши может включать горючую изоляцию или подкладочный слой, которые необходимо оценивать отдельно.
