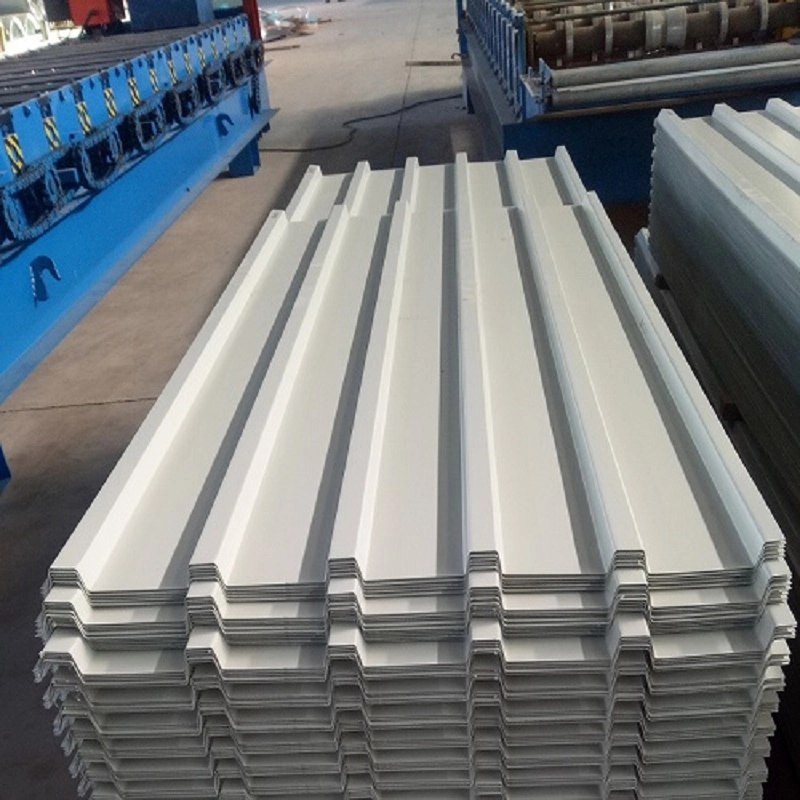

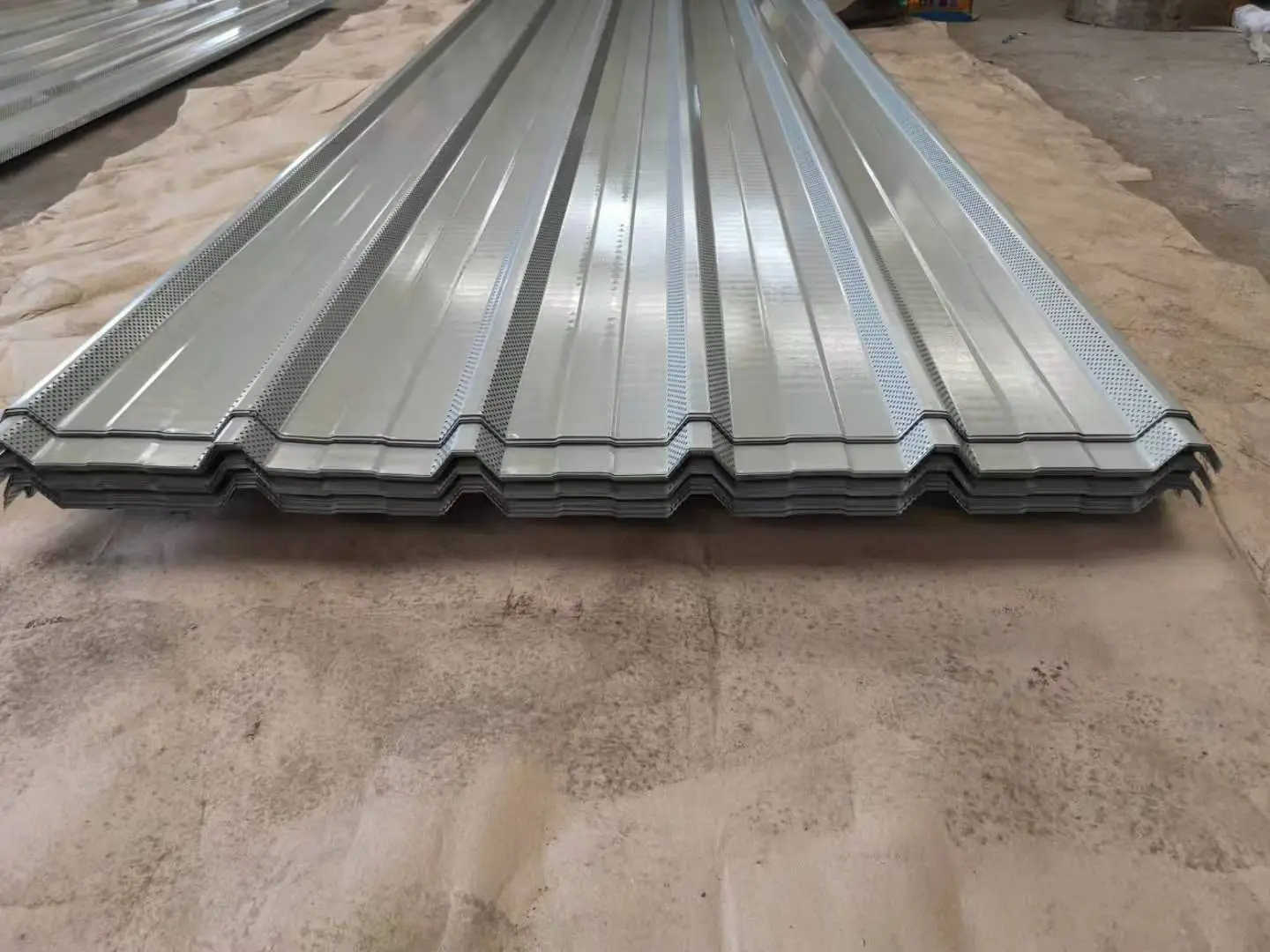

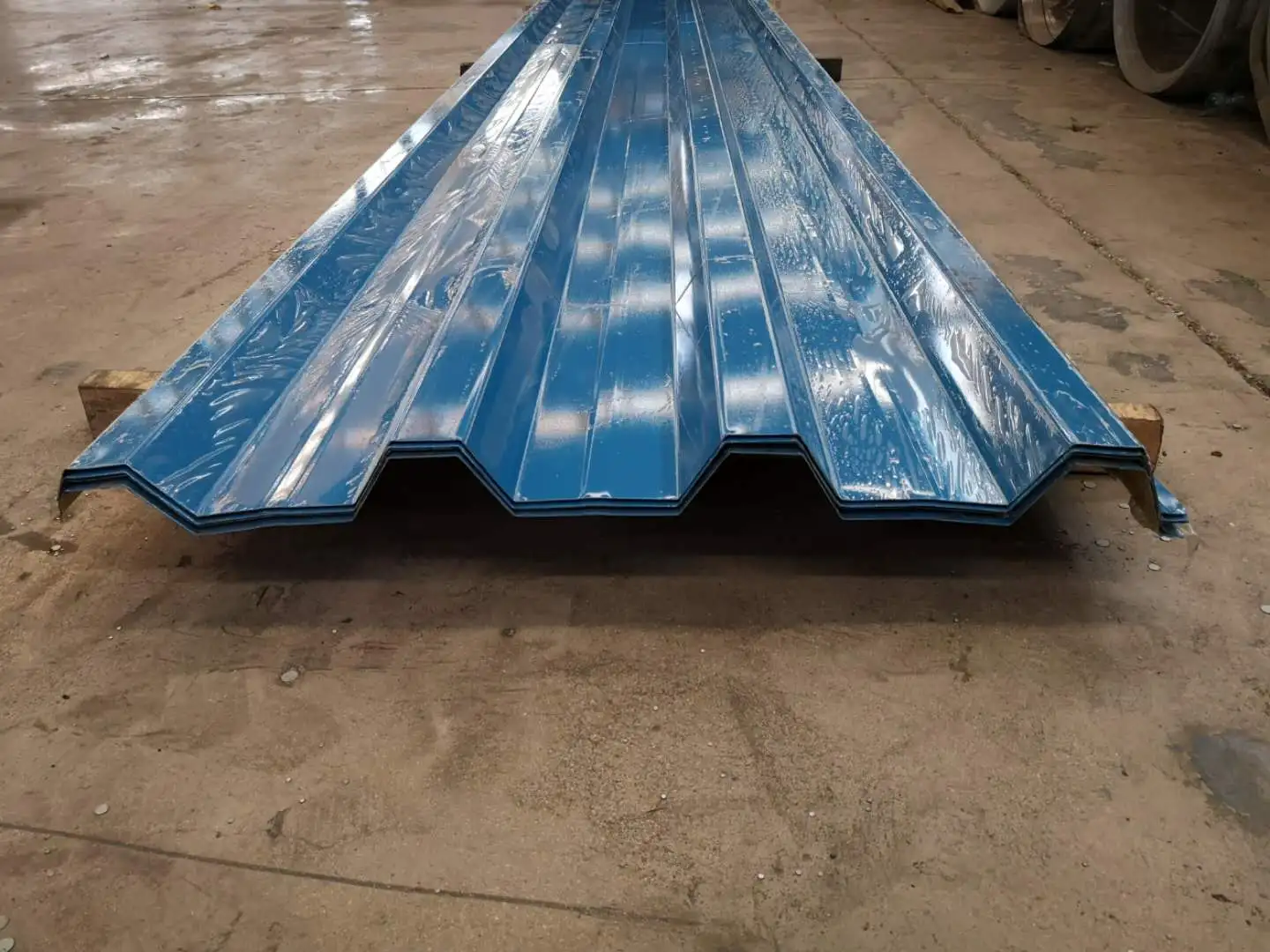

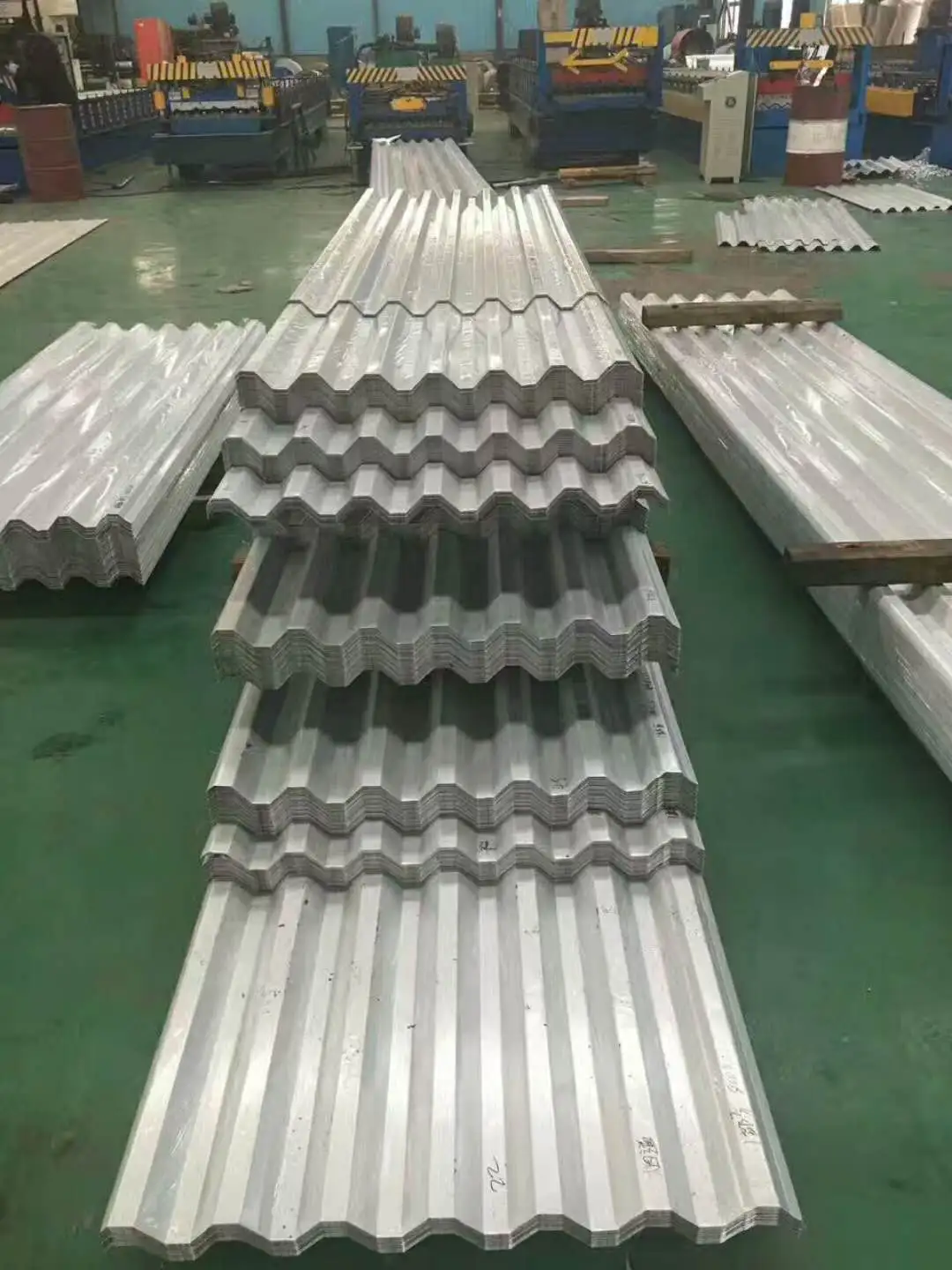

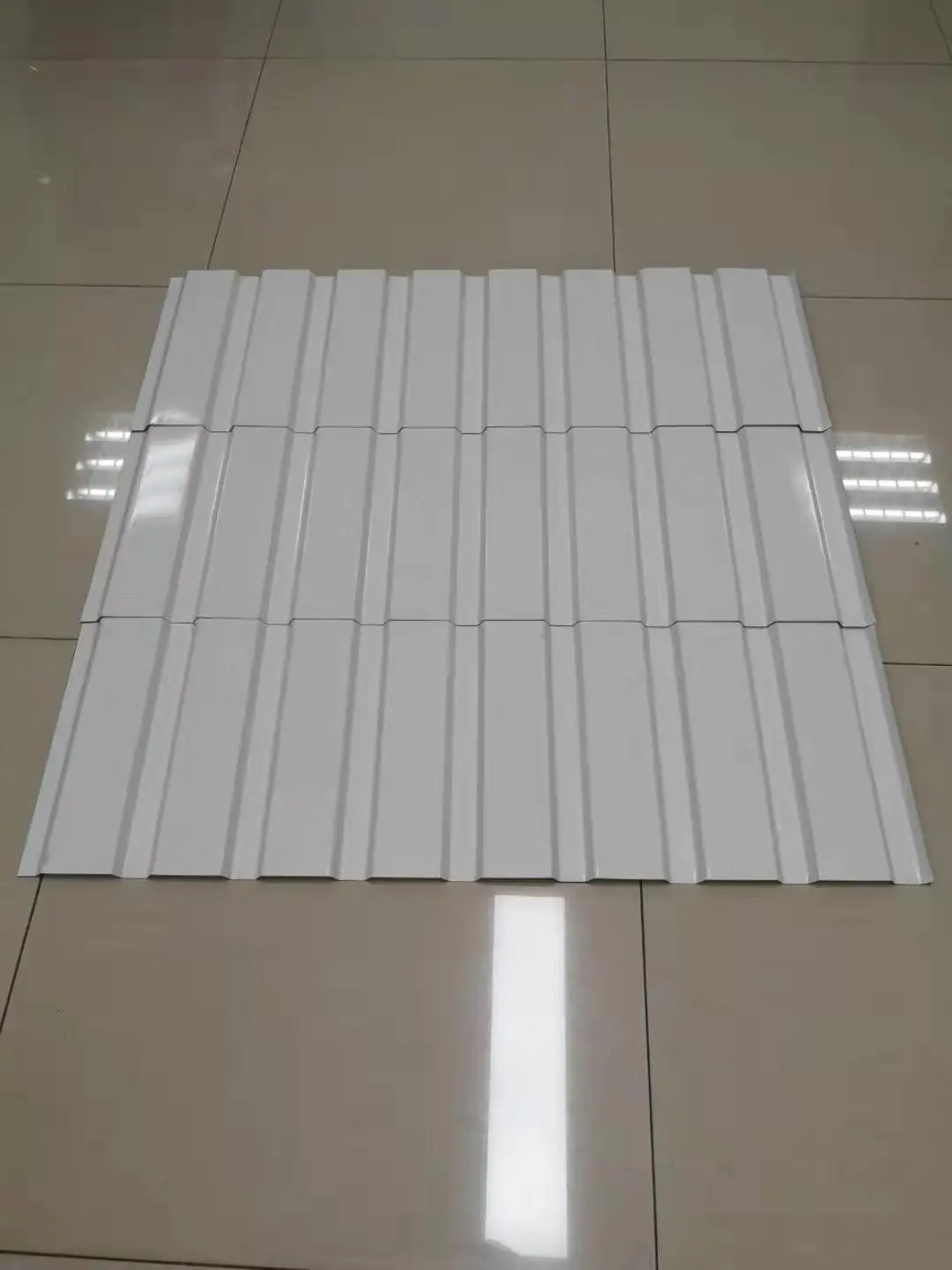

Профилированные стальные листы с цветным покрытием производятся путем холодной прокатки стальных рулонов с цветным покрытием в гофрированные профили. Они служат кровлей, облицовкой стен, внутренней или внешней отделкой промышленных зданий, складов и большепролетных металлоконструкций. Каждый лист состоит из стальной подложки, обеспечивающей механическую прочность, металлического покрытия, служащего барьером для коррозии, и органического покрытия, обеспечивающего устойчивость к атмосферным воздействиям и внешний вид. SENBO управляет несколькими линиями профилирования этих профилей с собственными проверками геометрии профиля, толщины покрытия и марки основного металла.
Сырьем является холоднокатаная или горячекатаная стальная полоса, обычно поставляемая шириной 1000 мм. Классы предела текучести включают 250 МПа, 280 МПа, 320 МПа, 350 МПа и 550 МПа. Структура покрытия соответствует стандарту GB/T 12754. В стандартной конфигурации используются два слоя верхнего покрытия на лицевой стороне и один слой на оборотной стороне. Покрытия из полиэстера (ПЭ) или фторуглерода (ПВДФ) выбираются в зависимости от требуемой устойчивости к атмосферным воздействиям. Конкретный тип покрытия подтверждается во время заказа.
Обычная толщина варьируется от 0,4 мм до 1,6 мм. Для кровли и облицовки стен обычно используется минимум 0,5–0,6 мм, а для важных фасадов зданий толщина не должна быть меньше 0,6 мм. Для несущего настила пола может потребоваться толщина до 2 или 3 мм. Высота гофры варьируется от 10 мм до 200 мм. Для нежестких профилей соотношение высоты к толщине желательно поддерживать ниже 200. Эффективная ширина зависит от профиля. Широко используемые профили включают YX35-125-750 (высота ребра 35 мм, эффективная ширина 750 мм), Jiaochi 760 (YX51-380-760) и Jiaochi 820.
| Индикатор эффективности | Параметр/Спецификация | Основа или примечания |
|---|---|---|
| Представительский стандарт | ГБ/Т 12755-2008 | Профилированные стальные листы для строительства |
| Стандарт покрытия | ГБ/Т 12754 | Стальные листы и полосы с цветным покрытием |
| Общая толщина | 0,4–1,6 мм | Кровля минимум 0,6 мм для ключевых зданий |
| Диапазон высоты ребра | 10–200 мм | Соотношение высоты к толщине предпочтительно ≤200 |
| Предел текучести | 250–550 МПа | обычное 250 МПа и 350 МПа; 550 МПа для профилей с защелкой |
| Мертвый груз | 6–10 кг/м² | Легкий конверт |
| Ширина базового листа | 1000 мм общий | Доступны серии 600 мм, 1000 мм и 1200 мм. |
| Рекомендуемый уклон крыши | 2–5% для непрерывной длины | Предел отклонения л/300 |
| Требования к покрытию | Горячее цинкование ≥90/90 г/м²; Al-Zn с покрытием ≥50/50 г/м² | Если не указано иное |
Профилированные цветные стальные листы весят от 6 кг/м² до 10 кг/м², что значительно ниже, чем у традиционной облицовки из бетона или каменной кладки. Предел текучести колеблется от 250 МПа до 550 МПа, что обеспечивает хорошую жесткость диафрагмы и несущую способность. В главном цехе Huangshi Daye Special Steel профилированные кровельные листы YX114-333-666 с толщиной основного металла 0,8 мм были установлены на площади 13 200 м² только для пролета БЦ, подтвердив пригодность для больших промышленных крыш.
Продукт поддерживает как заводское изготовление, так и профилирование на месте. На заводе по производству оптоэлектроники в Аньхое в Чаолонге установленные на автомобиле машины для профилирования листов производили листы на месте, что позволяло осуществлять немедленную установку и предотвращать повреждения при транспортировке. Подъемники с шарнирно-сочлененной стрелой облегчают позиционирование, повышая эффективность установки на 70 % и сокращая объем ручной работы на высоте на 60 %. Проект охватывал площадь более 76 000 м². Для закрытого складского помещения на складе материалов Yugang в Ланьчжоу, самой крупной пролетной конструкции из трубчатых ферм на северо-западе Китая, в кровельных панелях использовалась высокопрочная горячеоцинкованная сталь толщиной 0,6 мм с цветным профилированным покрытием. Длиннопролетный монтаж позволил сократить количество перекрытий крыши.
Наружное покрытие обеспечивает самоочищающиеся свойства и длительную устойчивость к атмосферным воздействиям. Системы покрытия можно адаптировать к агрессивным средам. Для горячеоцинкованных оснований, если не указано иное, плотность двустороннего покрытия составляет не менее 90 г/м² с каждой стороны. Для подложек из алюминиево-цинковых сплавов минимум составляет 50 г/м² на сторону. Когда нижний лист композитной крыши выполняет функцию перфорированной звукопоглощающей панели, размер и расстояние между отверстиями должны определяться акустическим расчетом.
GB/T 12755-2008 определяет выбор материала, конфигурацию профиля, технические требования, допуски на размеры и контроль качества профилированных стальных листов. Чтобы избежать видимых различий в цвете, рекомендуется заказывать все листы для одного проекта крыши или стены из одной производственной партии.
Высота ребра влияет на жесткость при изгибе и пролетную способность. Для коротких пролетов может быть достаточно низких ребер, например, 35 мм. Для более длинных пролетов или более высоких нагрузок требуются более глубокие профили, например, 51 мм или более. Профиль следует выбирать исходя из таблиц пролетов и конструктивных расчетов, а не только по внешнему виду.
Уклон от 2% до 5% типичен для листов непрерывной длины без торцевых перехлестов. Более низкие уклоны увеличивают риск скопления воды, что может сократить срок службы покрытия. Также следует учитывать местную интенсивность осадков и конструкцию дренажа.
Да, многие профили можно изогнуть до большого радиуса путем профилирования или прессования. Минимальный радиус зависит от толщины листа, геометрии ребер и типа покрытия. Рекомендуется заблаговременное согласование с производителем.
Для прибрежных или агрессивных промышленных сред предпочтительна подложка с покрытием Al-Zn с плотностью не менее 50 г/м² на сторону и часто рекомендуется верхнее покрытие из ПВДФ. В очень агрессивных условиях могут потребоваться более высокие веса покрытия или дополнительные защитные меры.
Поставщики должны предоставить сертификаты заводских испытаний для регистрации толщины основной стали и покрытия. Размеры профиля и состояние поверхности проверяются в процессе производства и перед отправкой. Для проектов, требующих определенной подъемной силы ветра или характеристик конструкции, по запросу могут быть предоставлены отчеты об испытаниях или расчеты.
