Металлические Кровельные Панели

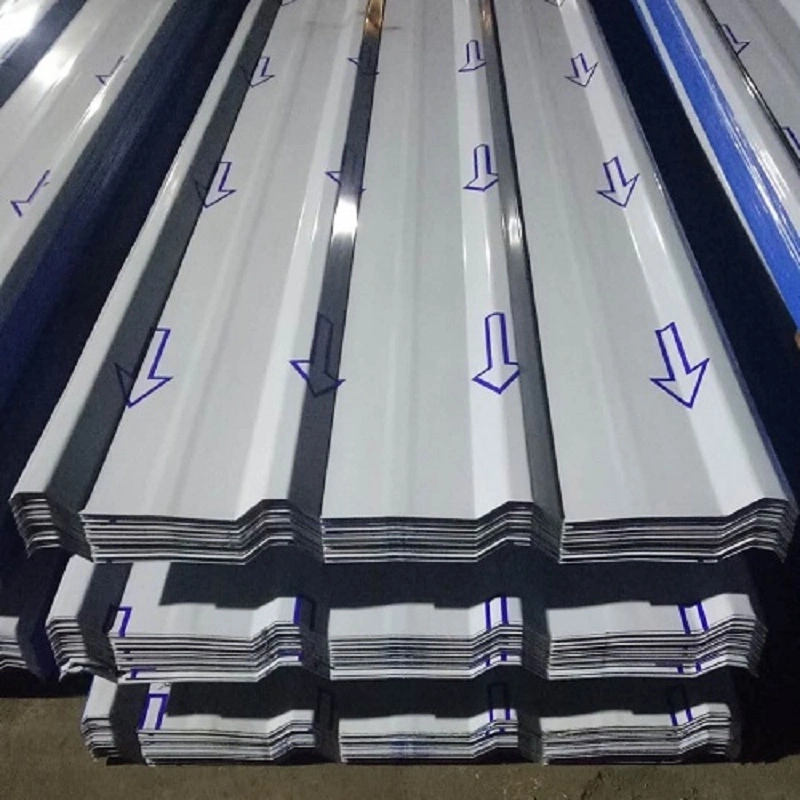

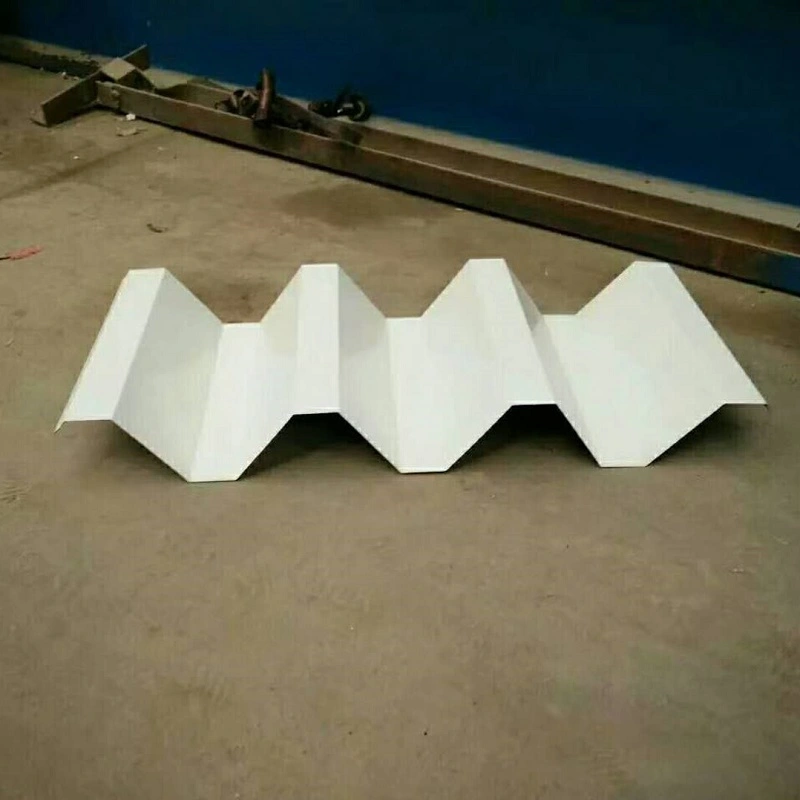

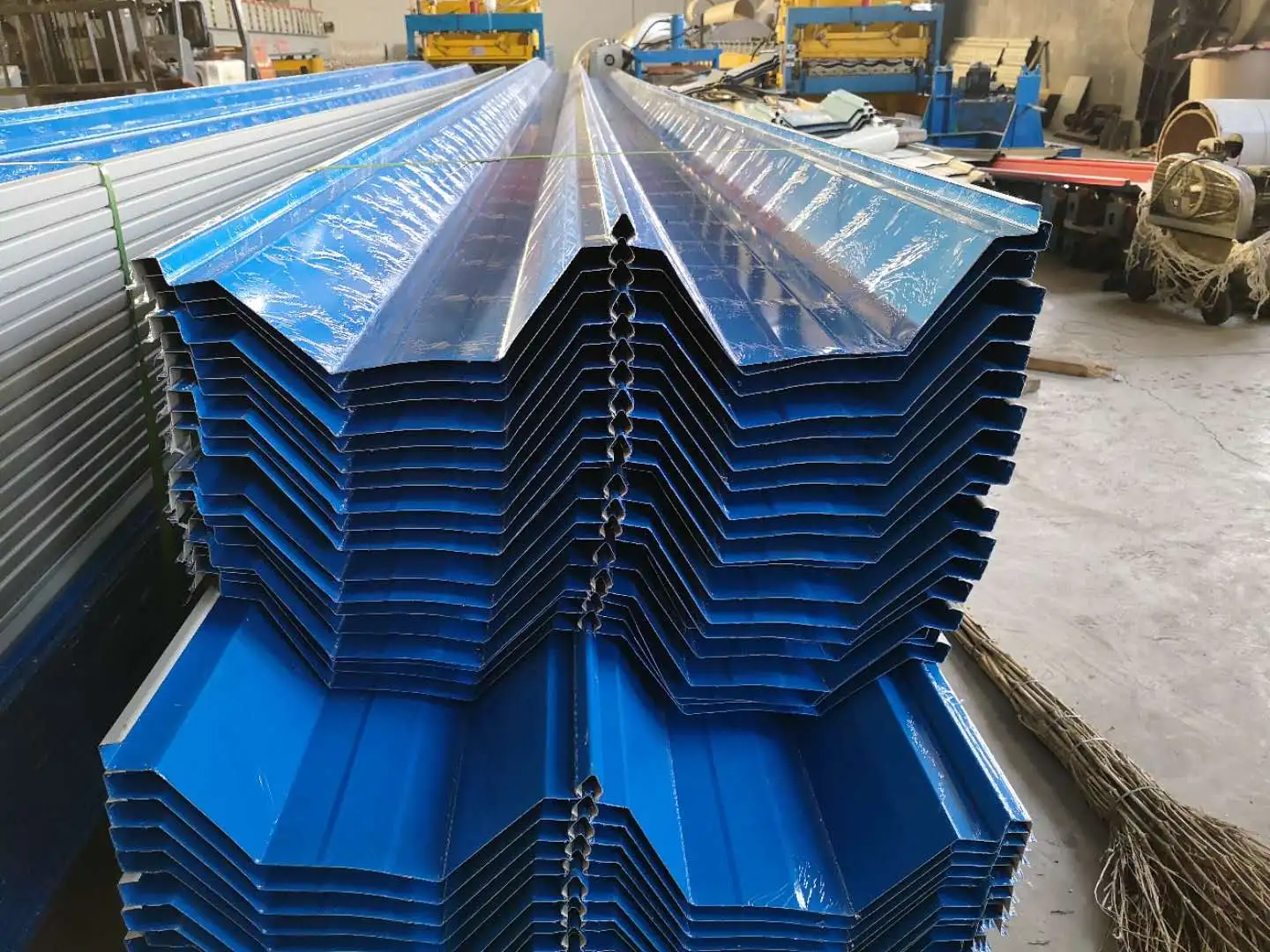

Металлические кровельные панели представляют собой профилированные стальные листы, полученные путем холодной прокатки рулонов металла в гофрированные сечения на непрерывных производственных линиях. Их используют для кровли, обшивки стен и пола. Ребристый или гофрированный профиль увеличивает жесткость тонкого листа на изгиб в направлении ребра, позволяя панелям толщиной от 0,5 мм до 1,5 мм нести кровельные нагрузки. SENBO управляет специальными линиями для профилирования металлических профилей крыш и имеет собственные возможности для проведения испытаний для проверки ветрового подъема. Производственные проверки охватывают толщину основного металла, предел текучести, геометрию профиля и качество покрытия поверхности.

Варианты базового материала

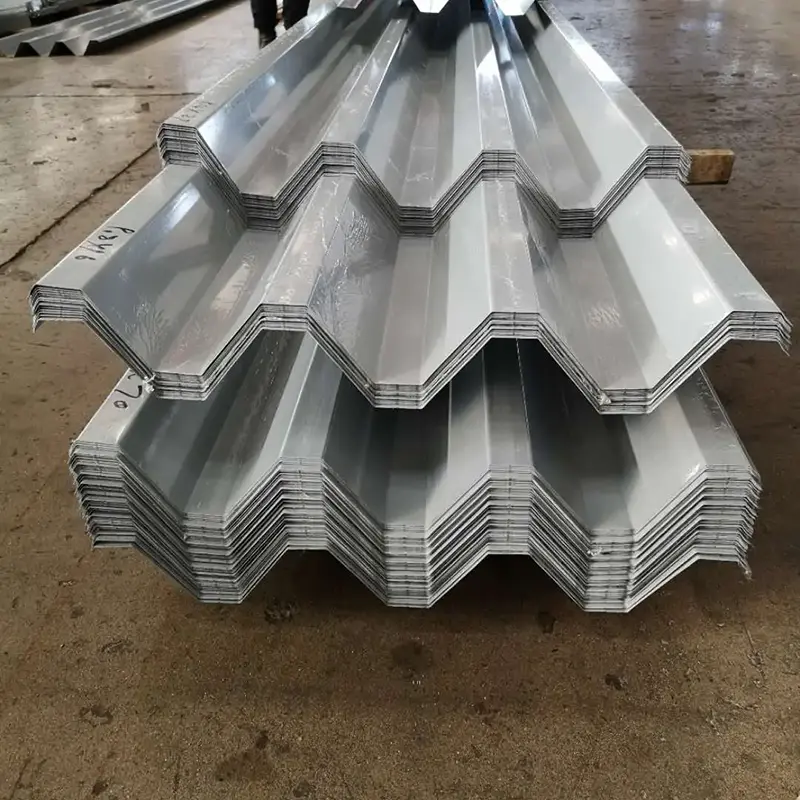

• Лист горячеоцинкованной стали:Обычно марка DX51D+Z с двухсторонним цинковым покрытием от 40 г/м² до 275 г/м². Подходит для общепромышленных зданий.
• Стальной лист с покрытием Al-Zn:Покрытие содержит около 55% алюминия и 43,5% цинка. Обеспечивает в 3–5 раз большую коррозионную стойкость, чем стандартная оцинкованная сталь.

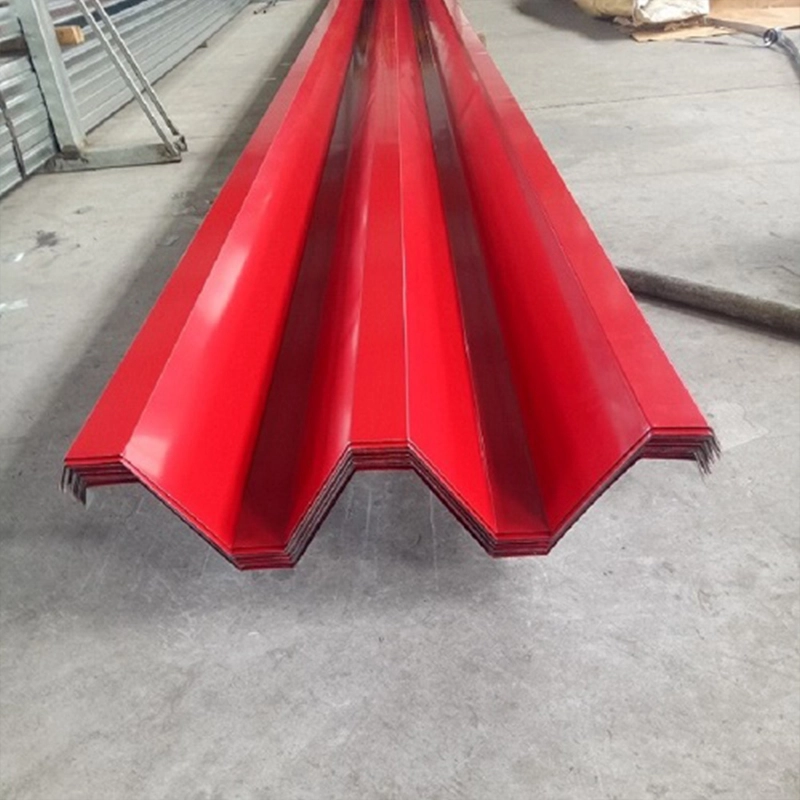

• Стальной лист с цветным покрытием:Покрыт полиэфирным (ПЭ) или фторуглеродным (ПВДФ) покрытием, обеспечивающим коррозионную стойкость и гибкость конструкции.
• Лист из алюминиево-магниево-марганцевого сплава:Марка АА3004 с плотностью 2,73 г/см³, что составляет около трети плотности стали. Рассчитан на срок службы более 50 лет.
• Лист нержавеющей стали:Ферритная нержавеющая сталь 445J2, обычно толщиной 0,5 мм. Используется для больших общественных зданий с высокими требованиями к ветроустойчивости.

Строительство системы

В металлических кровельных системах часто используется многослойная композитная конструкция. В проекте терминала 3 аэропорта Гуанчжоу Байюнь конструкция крыши снизу вверх включает в себя оцинкованные основные прогоны, перфорированный профилированный стальной лист с покрытием Al-Zn, пароизоляцию, звукопоглощающую минеральную вату, оцинкованные вторичные прогоны, теплоизоляционную минеральную вату, горячеоцинкованный стальной лист, гидроизоляционную мембрану из ТПО, крепежные зажимы из нержавеющей стали, шумопоглощающую пену, кровельные панели из нержавеющей стали и нержавеющую сталь. стальные колпачки. Эта сборка сочетает в себе структурную поддержку, теплоизоляцию, гидроизоляцию, звукопоглощение и молниезащиту.

Системы установки

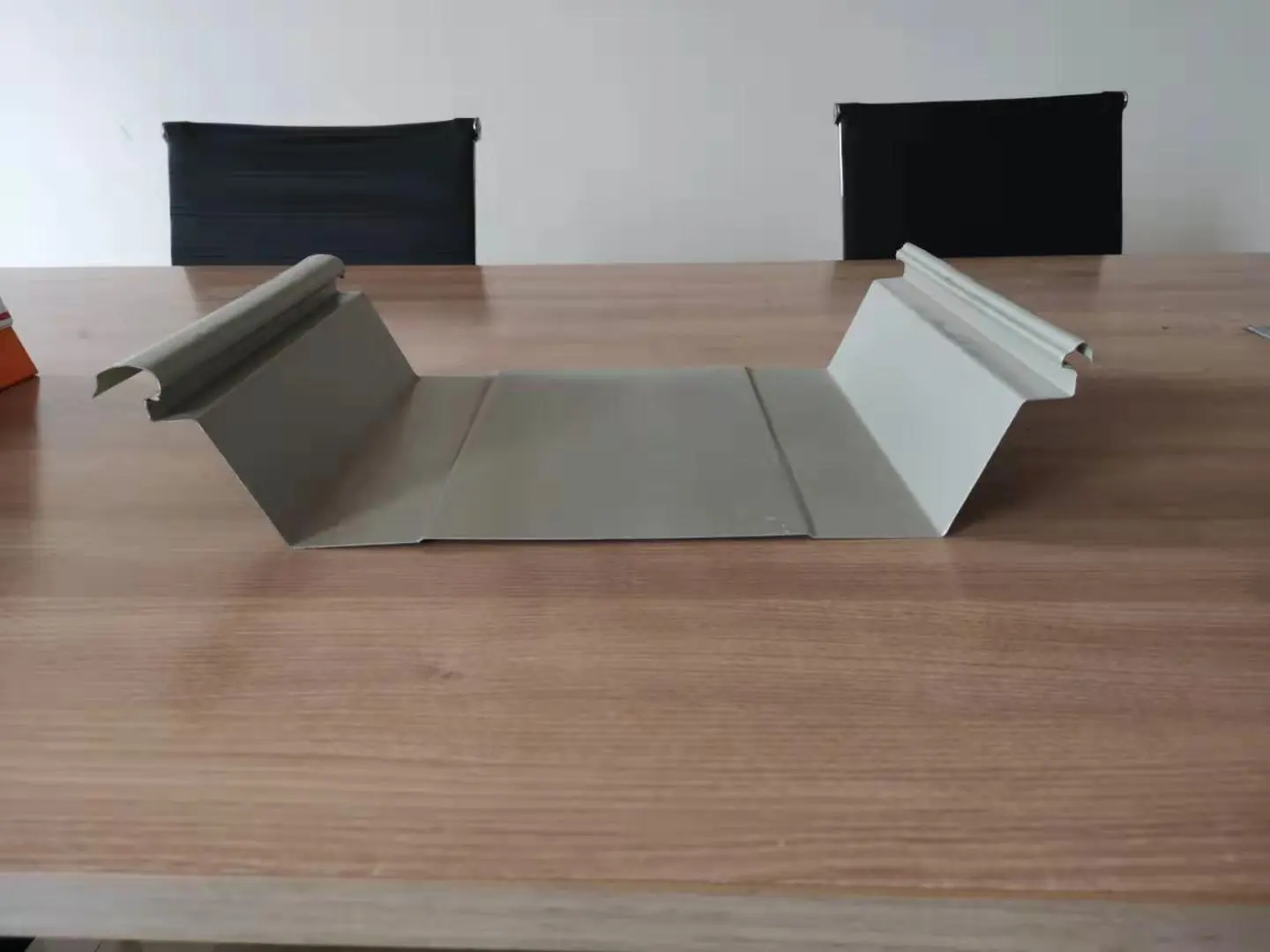

• Система стоячего фальца:Соседние кромки панелей сшиваются механически с помощью специального инструмента. Полученное соединение является структурным и водонепроницаемым без использования герметиков. Т-образные крепежные зажимы допускают термическое перемещение по скату крыши.
• Система непрерывной сварки:Панели из нержавеющей стали соединяются сваркой по всей длине. Бесшовные сварные швы обеспечивают высокую ветро- и водонепроницаемость.

Технические характеристики

Данные о производительности из проектных приложений

1. Подъёмная сила ветра

Прибрежные общественные здания предъявляют повышенные требования к ветроустойчивости крыш. В терминале 3 аэропорта Гуанчжоу Байюнь непрерывносварная система крыши из нержавеющей стали прошла испытания на статическую ветровую устойчивость и зафиксировала мощность 18,2 кПа, что эквивалентно тайфуну 17 категории. Для сравнения, обычные кровли из алюминия, магния и марганца со стоячим фальцем обычно выдерживают условия категории 12. Исследования по всасыванию ветра показывают, что соединительный шов и соединение опорного кронштейна являются самым слабым местом, требующим целенаправленного усиления. На стадионе Культурно-спортивного центра Большого залива используется аналогичный сварной подход, и в лабораторных испытаниях оно достигло 21 кПа.

2. Гидроизоляция и герметичность

Гидроизоляция крыши зависит от конфигурации конструкции, а не от нанесенных герметиков. В панелях со стоячим фальцем используется предварительно нанесенный герметик по всей длине, а швы запираются, не оставляя на поверхности отверстий от гвоздей или мест утечки. Непрерывная сварка нержавеющей стали создает непрерывную поверхность за счет сварки по всей длине, что еще больше повышает водостойкость. Рекомендуемый минимальный уклон водоотвода с крыши составляет 5%. Профиль желоба служит естественным дренажным каналом, быстро направляя воду к карнизу.

3. Управление тепловым движением

Изменения температуры заставляют металлические панели расширяться и сжиматься. Системы со стоячим фальцем поглощают это движение посредством Т-образных скользящих кронштейнов, которые позволяют панелям свободно перемещаться по скату крыши. В терминале 3 аэропорта Гуанчжоу Байюнь сварные соединения вместе с поперечным гофрированным профилем снижают термическое напряжение. Оба метода предотвращают повреждение, которое в противном случае могло бы возникнуть в результате ограниченного теплового движения.

4. Производительность строительства

Культурный и спортивный центр района Большого залива применил модульную стратегию строительства для всех слоев крыши под гидроизоляционной мембраной. Рабочие разделили крышу площадью 78 000 м² на 878 независимых модулей, собрали и сварили каждый модуль на уровне земли, а затем подняли готовые блоки на место. Такой подход повысил эффективность установки на 30% и сократил отходы материала примерно до 2%.

5. Геометрическая гибкость

Кровельные панели могут изготавливаться прямой, изогнутой или веерообразной формы, чтобы соответствовать архитектурным поверхностям с одинарной, двойной кривизной и сферическим архитектурным поверхностям. В Культурно-художественном центре будущего города науки и технологий «Две горы» в Анжи, Чжэцзян, металлическая крыша образует двенадцать гигантских бамбуковых листьев. BIM-моделирование и 3D-сканирование были применены для поддержания строительных допусков в допустимых пределах.

Рекомендации по установке и эксплуатации

• Перед началом установки панелей проверьте выравнивание и ровность прогонов.
• Поднимайте панели с помощью подъемных ремней с защитой кромок во избежание деформации.
• Перед окончательным фальцеванием в системах со стоячим фальцем проверьте зацепление шва и выравнивание зажимов.
• Содержите рабочую зону в чистоте и сухости при выполнении непрерывной сварки; соблюдайте квалифицированные процедуры сварки.
• Ограничьте строительное движение на готовых поверхностях крыши и своевременно удаляйте мусор.

Общие вопросы

Какая система крыши подходит для прибрежных мест с сильным ветром?

Непрерывно сварная система из нержавеющей стали обеспечивает высочайшую ветроустойчивость и часто используется в регионах, подверженных тайфунам. Системы со стоячим фальцем остаются жизнеспособным вариантом, когда детали шва и зажимов усилены в соответствии с расчетами подъема ветра.

Как длинные панели крыши выдерживают перепады температуры?

В системах со стоячим фальцем используются скользящие зажимы, которые позволяют перемещаться по склону. Сварные системы могут включать поперечные гофры или компенсаторы. Выбор подходящего метода зависит от геометрии крыши и ожидаемого диапазона температур.

Какой текущий уход требуется металлической кровле?

Процедуры проверки должны охватывать затяжку крепежа, состояние панелей, препятствия на пути дренажа и целостность герметика в местах проникновения. Системы со стоячим фальцем обычно требуют меньшего обслуживания, поскольку крепежные элементы не подвергаются воздействию.

Может ли металлическая кровля перекрывать существующую крышу?

Новую металлическую крышу иногда можно установить поверх существующей крыши, если конструкция выдерживает дополнительную нагрузку и существующая поверхность подходит. Инженер-строитель должен оценить существующие условия, прежде чем принимать какое-либо решение.

Контроль качества и документация

Поставщики должны предоставить сертификаты заводских испытаний основного металла, записи о толщине покрытия и отчеты о размерах панелей. В проектах с конкретными критериями ветровой нагрузки следует запросить данные испытаний на ветровую подъемную силу для конкретной поставляемой конфигурации системы. Перед установкой при приемке на объекте необходимо проверить сорта материалов, длину панелей и состояние поверхности.

Рекомендации по выбору

• Прежде чем выбирать тип кровельной системы, проверьте расположение здания и расчетную скорость ветра.
• Проверьте уклон крыши и схему дренажа, чтобы убедиться в эффективном отводе воды.
• Убедитесь, что выбранный материал панелей совместим с воздействием окружающей среды здания.
• Убедитесь, что поставщик кровли может предоставить необходимые данные испытаний и поддержку при установке.
