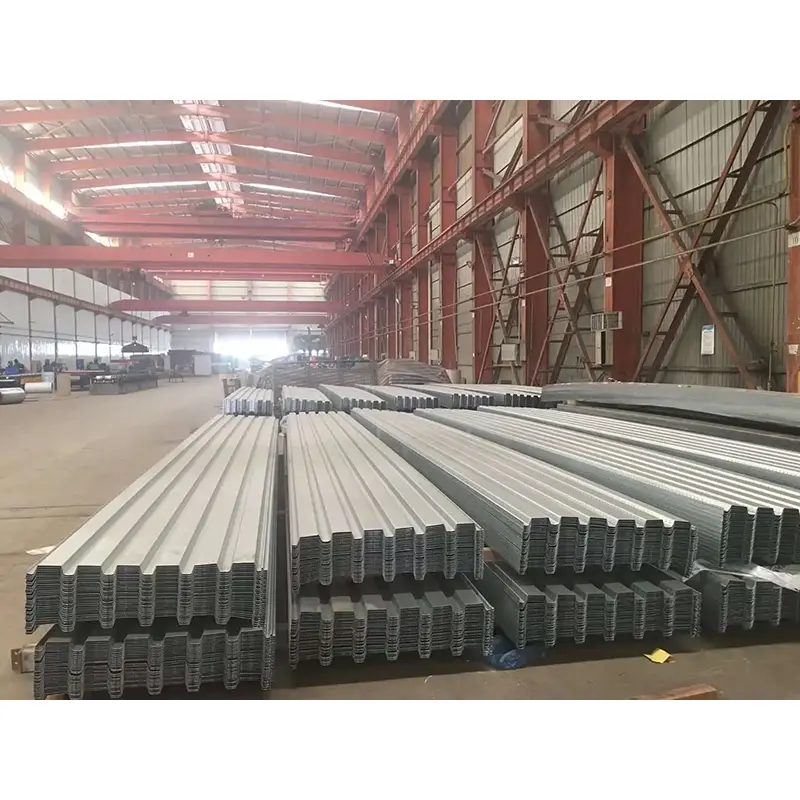

Несущий настил пола

Несущий настил пола, также известный как стальной настил пола или профилированный стальной настил, представляет собой холоднокатаный строительный элемент, изготовленный из оцинкованного стального листа. Его гофрированное сечение принимает форму V, U или трапеции, в зависимости от профиля.СЭНБО Строительные материалыпоставляет эти панели как часть своего ассортимента продукции для стальных конструкций, предлагая варианты как с открытым, так и с закрытым профилем для систем композитных полов.

При строительстве панели выполняют функцию несъемной опалубки. После застывания бетона они служат растягивающей арматурой внизу плиты. Эта двойная функция делает систему структурно эффективной и экономичной.

Типы профилей и варианты материалов

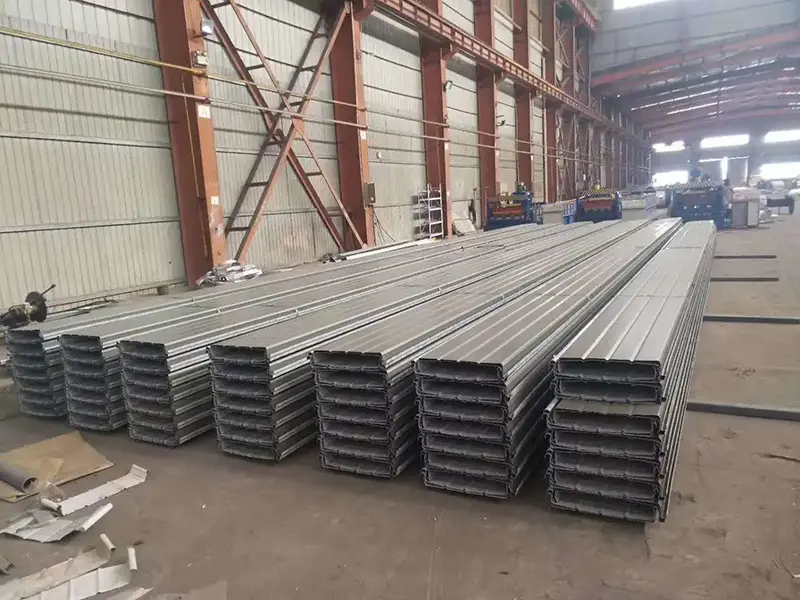

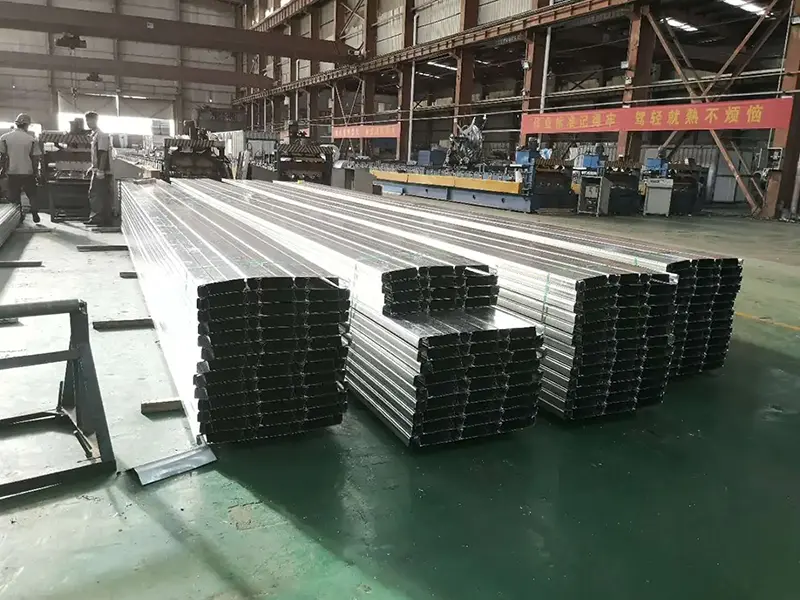

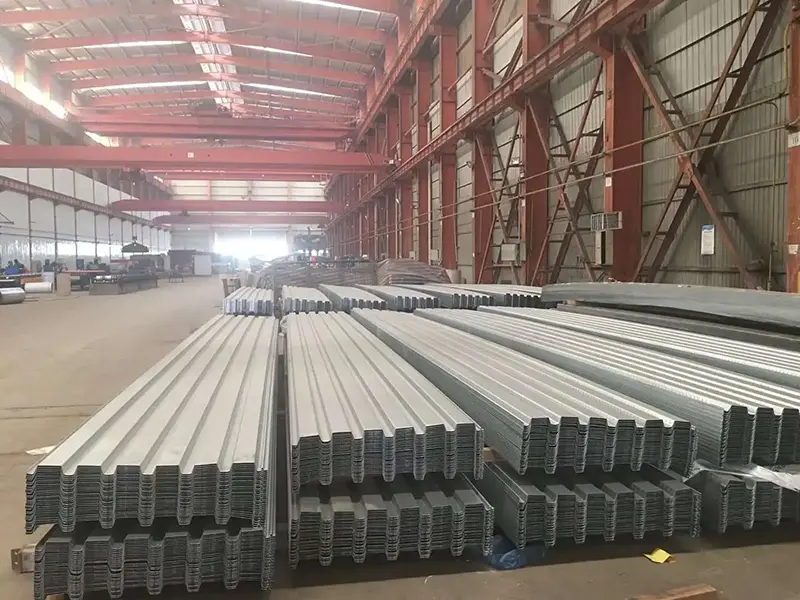

Настилы с открытым профилем, такие как YX76-305-915 и YX75-300-880, имеют ребра с открытым верхом. Такая конструкция облегчает размещение арматуры и прокладку инженерных коммуникаций на участке. В моделях с закрытым профилем, включая YX60-263-790 и YXB65-185-555, используется противоположный подход: ребра полностью закрыты, что обеспечивает плоскую нижнюю сторону и лучшую огнестойкость.

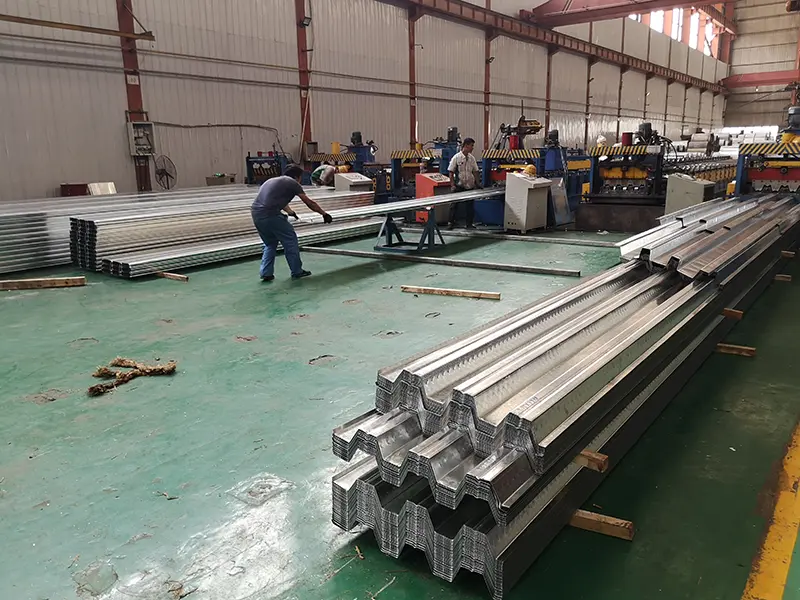

Что касается основных материалов, то используются рулоны горячеоцинкованной стали таких марок, как DX51D+Z, Q235 и Q345. Плотность цинкового покрытия можно регулировать от 40 до 600 г/м² в зависимости от конкретных требований к защите от коррозии. 21-этапный процесс формования формирует панели, длина которых индивидуальна для каждого проекта. Монтажные бригады обычно могут обработать 2 000–3 000 м² в день.

Чтобы сформировать интегрированную структурную систему, панели привариваются к стальным балкам через палубу с помощью срезных шпилек, а соседние панели фиксируются с помощью специальных зажимных инструментов.

Подтвержденная производительность

1. Механические свойства: измеренная несущая способность.

В качестве примера возьмем деку открытого профиля YX75-300-880. При высоте ребер 75 мм, расстоянии между ребрами 300 мм и эффективной ширине 880 мм версия толщиной 1,0 мм обеспечивает момент инерции 135 см⁴/м. Нагрузка на этапе строительства составляет 3,2 кН/м², а предельная нагрузка композитной плиты достигает 8,5 кН/м². Когда толщина увеличивается до 1,2 мм, момент инерции возрастает до 190 см⁴/м, увеличивая предельную мощность до 12,0 кН/м².

Модель YX51-342-1025 рассказывает аналогичную историю. Коэффициент использования материала составляет 82%, а панель толщиной 1,0 мм обеспечивает момент инерции 63,50 см⁴/м при модуле сопротивления 20,13 см³/м.

2. Прочность материала и усталостные характеристики.

Предел текучести можно регулировать в широком диапазоне: от 235 МПа до 550 МПа, при этом предел прочности при растяжении составляет от 340 до 700 МПа. При динамической нагрузке усталостная долговечность достигает 2 миллионов циклов, как указано в ЕС EN1993-1-3. При испытаниях в солевом тумане оцинкованные панели выдерживают до 2000 часов без появления красной ржавчины, что означает срок службы, превышающий 25 лет в прибрежных условиях.

3. Оптимизация высоты ребер и сечения.

Секция ребра высотой 51 мм была подвергнута гидродинамическому моделированию для оптимизации ее формы. Бетонная плита толщиной 120 мм обеспечивает вертикальную несущую способность 3,5 кН/м² и обеспечивает на 42 % большую жесткость на изгиб, чем сопоставимая конструкция с ребрами толщиной 35 мм. Анализ методом конечных элементов также подтверждает коэффициент равномерности передачи нагрузки 0,92 для секции с шагом ребер 233 мм, что помогает избежать 25% концентрации напряжений, часто наблюдаемой в обычном настиле.

4. Сейсмичность и огнестойкость: подтверждены испытаниями.

Не остаются без внимания и сейсмические характеристики. Выбранные модели соответствуют проектным требованиям для зон интенсивности 8. Также проведены огневые испытания: изделия закрытого профиля соответствуют требованиям огнестойкости без необходимости огнезащиты методом распыления.

Обзор технических данных

В таблице ниже приведены стандартные производственные параметры. Возможна настройка в соответствии с конкретными требованиями проекта.

Основные характеристики модели

Ключевые характеристики производительности

1. Двойная функциональность.Один продукт служит двум целям: несъемная опалубка во время строительства и армирование на растяжение после ввода плиты в эксплуатацию. Это естественным образом снижает общий расход стали.

2. Эффективность строительства.Можно укладывать несколько этажей одновременно, заливая бетон поэтапно. Ежедневное покрытие монтажных работ на площади 2 000–3 000 м² обеспечивает быструю реализацию проектов.

3. Поддающиеся проверке механические свойства.Предел текучести регулируется от 235 до 550 МПа, а несущая способность композитных плит подтверждена испытаниями. Для выбора доступен полный спектр технических характеристик модели.

4. Коррозионная стойкость.Благодаря настраиваемому уровню гальванизации от 40 до 600 г/м² и устойчивости к солевому туману до 2000 часов, панели обеспечивают срок службы более 25 лет даже в прибрежных регионах.

5. Гибкость профиля.Профили с открытыми ребрами упрощают размещение арматуры и прокладку инженерных коммуникаций, а профили с закрытыми ребрами обеспечивают плоскую нижнюю сторону и повышенную огнестойкость. Правильный выбор зависит от приоритетов проекта.

Рекомендации по проектированию и установке

Для настила открытого профиля:Этот тип хорошо работает, когда требуется размещение арматуры на месте или прокладка инженерных коммуникаций внутри ребер. Имейте в виду, что могут потребоваться дополнительные меры противопожарной защиты в зависимости от степени пожаробезопасности проекта.

Для настила закрытого профиля:Если для крепления к потолку требуется плоская нижняя сторона или если цель состоит в том, чтобы избежать огнезащиты, наносимой распылением, лучше подходят модели с закрытым профилем.

Для прибрежных или агрессивных сред:Следует указать более тяжелое цинковое покрытие, до 600 г/м². Отчеты об испытаниях в солевом тумане доступны по запросу для проверки производительности.

Во время установки:Срезные шпильки должны быть приварены через настил к стальной балке в соответствии с указанным рисунком и краевым расстоянием. Соседние панели необходимо плотно соединить с помощью зажимных инструментов, а временные опоры следует проверять во время заливки бетона, чтобы контролировать прогиб.

Типичные применения

1.Высотные и сверхвысотные стальные конструкции нуждаются в надежных системах перекрытий и крыш, и несущий настил подходит для этой роли.

2.Общественные здания с большими пролетами, включая стадионы и терминалы аэропортов, выигрывают от структурной эффективности системы.

3.Логистические склады и промышленные предприятия часто используют эти панели для рабочих платформ и полов.

4.Любой проект стальной конструкции с жесткими графиками и поэтапными рабочими процессами может воспользоваться преимуществами быстрой установки, которую предлагает эта система.

Часто задаваемые вопросы

1. В чем разница между несущим настилом открытого и закрытого профиля?

Настил с открытым профилем оставляет открытыми верхние части ребер, что упрощает размещение арматуры и монтаж инженерных сетей. Настил с закрытым профилем полностью закрывает ребра, что обеспечивает плоскую нижнюю сторону и, как правило, лучшую огнестойкость без напыления. Выбор зависит от структурных, пожарных и архитектурных потребностей.

2. Как выбирается масса цинкового покрытия?

Это зависит, прежде всего, от воздействия окружающей среды. Для внутренних работ обычно используется стандартное покрытие плотностью 120–275 г/м². Прибрежные или агрессивные среды требуют более тяжелых покрытий, до 600 г/м². Мы можем помочь определить соответствующую спецификацию, как только станут известны условия проекта.

3. Какую высоту ребра выбрать для данного пролета и нагрузки?

Более высокие ребра, например 75 мм, обеспечивают большую жесткость и грузоподъемность, что позволяет использовать более длинные пролеты или более тяжелые нагрузки. Нижние ребра толщиной около 51 мм хорошо подходят для более коротких пролетов и легких нагрузок. Всегда следует выполнять структурный расчет для подтверждения оптимального профиля и толщины.

4. Можно ли устанавливать панели без временных креплений?

Это зависит от профиля панели, толщины, пролета и нагрузок на конструкцию. Некоторые конфигурации рассчитаны на безопорную установку до определенных пролетов. Необходимо сверяться с таблицами пролетов производителя, а инженер-строитель должен проверить последовательность строительства.

5. Какие стандарты применяются к несущему настилу пола?

Основными ссылками являются GB 55004-2021 (обязательный код для композитных конструкций) и национальный стандартный атлас 05SG522. В отношении усталостной конструкции и конструкции, полученной холодной штамповкой, часто ссылаются на EN1993-1-3. Сертификаты материалов и протоколы испытаний могут быть предоставлены по запросу.
