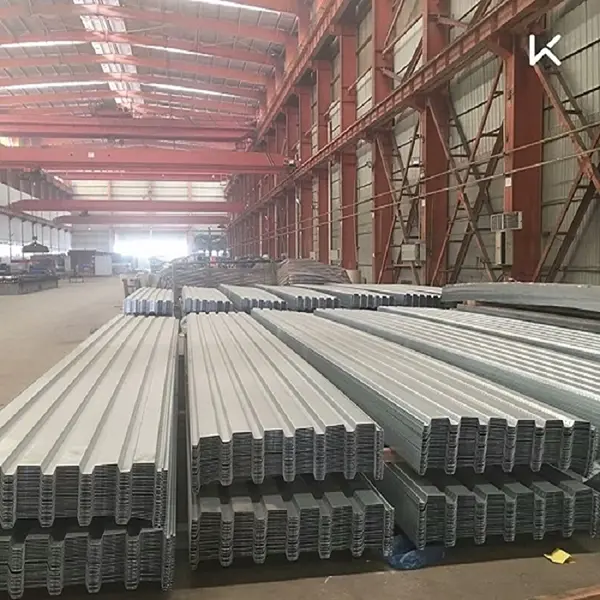

Композитный настил пола

СЭНБО Строительные материалыпоставляет композитные напольные покрытия в рамках своего ассортимента продукции из стальных конструкций. Эти профилированные стальные листы служат несъемной опалубкой во время строительства и растягиваемой арматурой на этапе эксплуатации, работая вместе с бетоном, образуя единую систему перекрытий.

Композитные плиты перекрытия, также известные как настил пола, представляют собой современную систему напольных покрытий, созданную путем укладки профилированных стальных листов непосредственно на стальные балки и соединения их посредством сварки стоек через настил. Это создает систему, которая действует как единый блок, воспринимающий нагрузку и деформацию.

Как работает система

Технический принцип основан на различных ролях, которые сталь и бетон играют на этапах строительства и эксплуатации.

Этап строительства:Профилированный стальной лист служит несъемной опалубкой, выдерживая собственный вес влажного бетона и временные нагрузки конструкции. Он обеспечивает надежную рабочую платформу и облегчает последовательные многоэтапные операции литья.

Этап обслуживания:Профилированный стальной лист действует как растягивающая арматура в нижней части плиты, работая вместе с бетоном, выдерживая эксплуатационные нагрузки. Это уменьшает необходимый объем обычной арматуры и бетона.

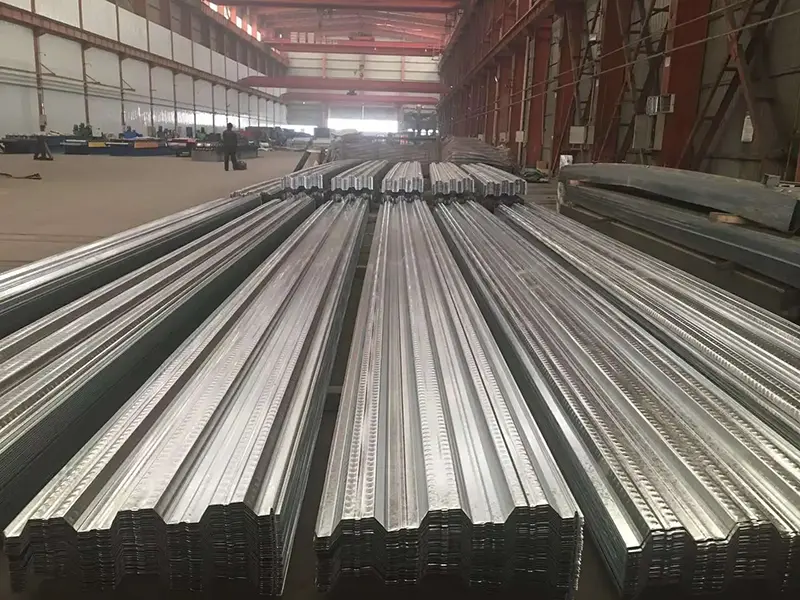

Типы профилей и классификация продуктов

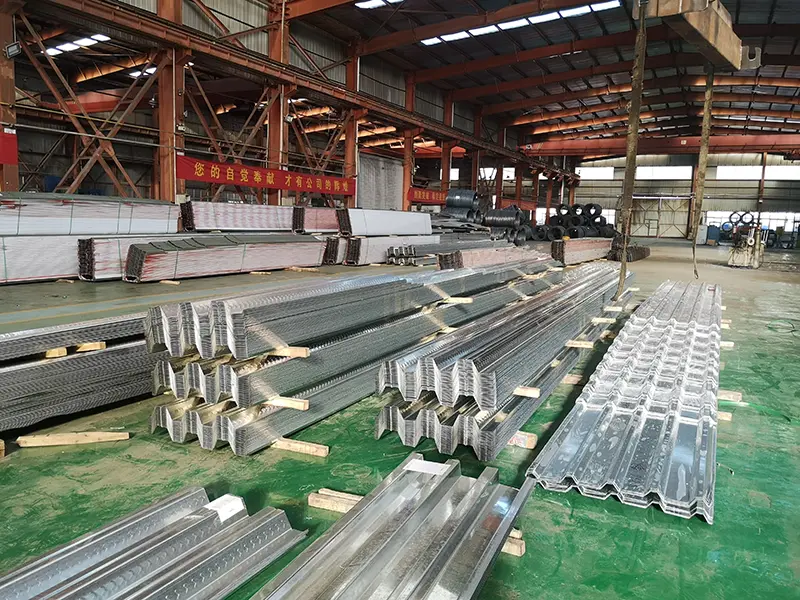

В зависимости от профиля поперечного сечения стального листа композитные плиты перекрытия подразделяются на три типа: профили с открытыми ребрами, с закрытыми ребрами и входные (или суженные ребра).

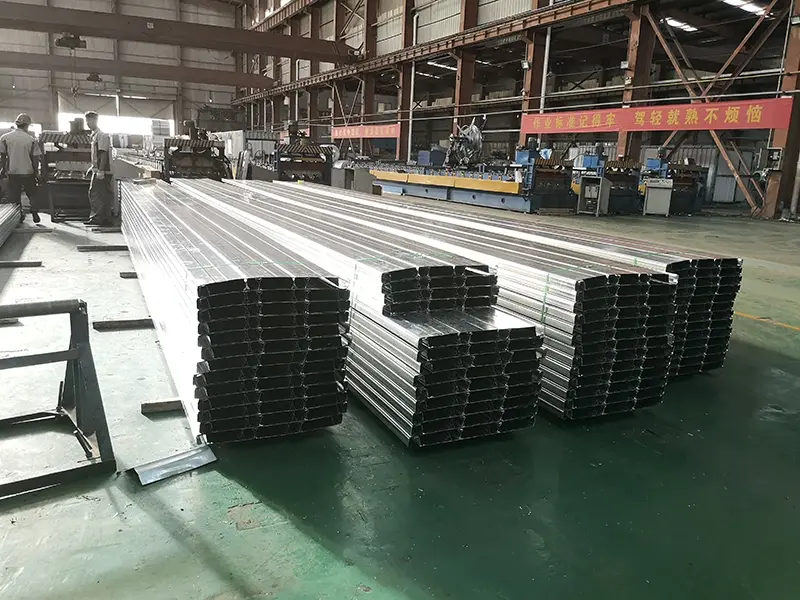

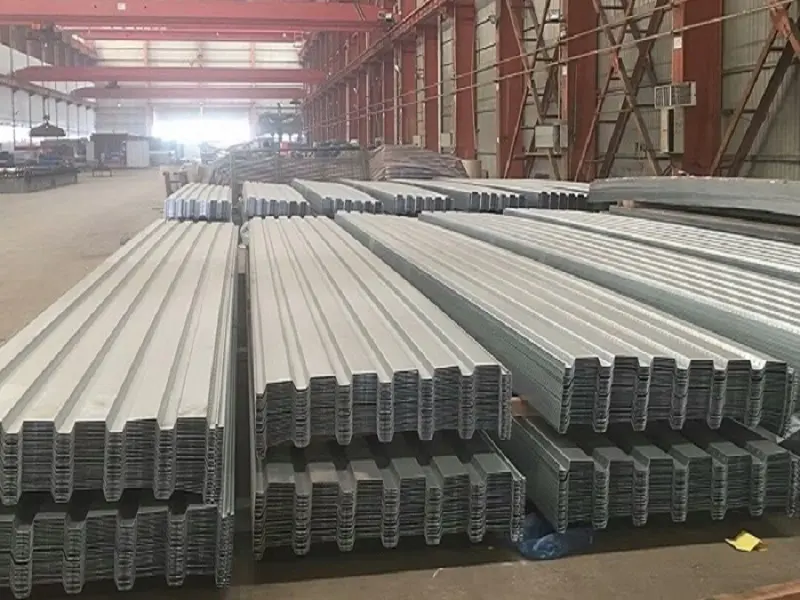

Для изделий с закрытым профилем, таких как модели YXB48-200-600 и YXB65-185-555, конструкция с закрытыми ребрами полностью закрывает ребра бетоном. Это действует так же, как арматурные стержни в монолитных плитах, максимизируя соответствующие структурные свойства стали и бетона, обеспечивая при этом превосходную огнестойкость.

Требования к материалам и конструкции

Конструкция композитных плит перекрытия должна отвечать следующим основным требованиям в соответствии с национальными стандартами и отраслевыми нормами.

Подтвержденная производительность

1. Эффективность строительства: последовательные операции сокращают сроки

Композитные плиты перекрытия соответствуют требованиям быстрого строительства первичных стальных конструкций. После укладки профилированные стальные листы служат непосредственными рабочими платформами, обеспечивая последовательные строительные рабочие процессы, которые позволяют одновременно выполнять монтаж на нескольких этажах и поэтапную заливку бетона. В сверхвысотных зданиях эта характеристика обеспечивает эффективный контроль общего графика строительства.

2. Огнестойкость: для закрытого типа профиля может не потребоваться огнезащитный спрей.

Композитный настил пола с закрытым профилем, прошедший испытания в Национальном центре по надзору за качеством и инспекции стационарных систем пожаротушения и огнестойких компонентов, соответствует требованиям по огнестойкости без необходимости использования огнезащитного спрея в определенных конфигурациях. Согласно Техническому кодексу противопожарной защиты стальных конструкций (GB 51249-2017), если композитное перекрытие удовлетворяет требованиям проверки огнестойкости с учетом эффекта мембраны, никаких дополнительных мер противопожарной защиты не требуется. Мембранный эффект при больших деформациях позволяет палубе использовать присущий ей потенциал огнестойкости.

3. Составное действие: тип закрытого профиля обеспечивает полное составное поведение.

Конструкция с закрытыми ребрами обеспечивает полную заливку стальных ребер настила бетоном, подобно арматурным стержням в монолитной плите. Это максимизирует соответствующие свойства стали и бетона в системе структурного армирования. Экспериментальные испытания подтверждают, что настилы пола с закрытым профилем обладают более высокой несущей способностью и сопротивлением сдвигу по сравнению с системами с открытым профилем.

4. Экономические преимущества: уменьшение количества опалубки и армирования.

В составном перекрытии в качестве несъемной опалубки используются профилированные стальные листы, что исключает процессы установки, распалубки и крепления, связанные с традиционной деревянной опалубкой. На этапе обслуживания он действует как нижняя растягивающая арматура, уменьшая общее количество требуемой арматуры. Рельефы на поверхности настила создают прочное сцепление с бетоном, а наличие ребер жесткости обеспечивает высокую несущую способность системы.

Ключевые характеристики производительности

1. Несъемная опалубка без распалубки.Профилированный стальной лист заменяет традиционную опалубку, исключая этапы установки, распалубки и крепления. Это сокращает сроки строительства и снижает трудозатраты.

2. Двойная структурная функция.Обшивка служит опалубкой во время строительства и растягиваемой арматурой на этапе эксплуатации, сокращая расход арматуры и бетона.

3. Огнестойкость перекрытий закрытого профиля.Протестированные композитные настилы пола с закрытым профилем могут соответствовать требованиям к огнестойкости без огнезащитного спрея, что снижает затраты на проект.

4. Эффективный последовательный рабочий процесс.Система поддерживает одновременный монтаж и поэтапную заливку бетона на нескольких этажах. После установки настил служит рабочей платформой для последующих задач, таких как установка потолка и прокладка инженерных сетей.

5. Сейсмические характеристики.Настил пола соединен с основными и второстепенными стальными балками срезными шпильками, образуя интегрированную конструктивную систему с повышенной сейсмостойкостью.

Руководство по проектированию и установке

Для выбора профиля:Профили с закрытыми ребрами рекомендуются для проектов, требующих повышенной огнестойкости и композиционного действия без дополнительной огнезащиты. Профили с открытыми ребрами можно использовать там, где предпочтительна более простая установка или меньший вес, но огнестойкость и несущая способность должны быть проверены отдельно.

Толщина плиты и армирование:Общая толщина плиты должна быть не менее 90 мм, с бетонным слоем не менее 50 мм над профлистом. Количество дополнительного армирования зависит от пролета, нагрузки и требований к огнестойкости.

Для долговечности оцинкованного покрытия:Стандартный вес оцинкованного покрытия составляет не менее 120 г/м² с обеих сторон. Для высококоррозионных сред может потребоваться более толстое покрытие или дополнительная защита.

Во время установки:Обеспечьте правильную приварку срезных шпилек через настил к стальной балке. Соблюдайте указанное расстояние между стойками и краевое расстояние. Убедитесь, что настил имеет достаточную поддержку во время заливки бетона, чтобы предотвратить чрезмерный прогиб.

Подходящие типы проектов

1.Системы полов и крыш для высотных и сверхвысотных металлоконструкций.

2.Общественные здания с большими пролетами, такие как стадионы, выставочные центры и терминалы аэропортов.

3.Полы для промышленных и коммерческих зданий, в том числе промышленных предприятий, логистических складов и парковочных сооружений.

4.Проекты стальных конструкций, требующие быстрого строительства и поэтапных последовательных рабочих процессов.

Часто задаваемые вопросы

1. В чем разница между композитным настилом пола с открытыми и закрытыми ребрами?

Профили с открытыми ребрами имеют открытые трапециевидные ребра, которые не полностью заделаны в бетон, тогда как профили с закрытыми ребрами имеют ребра, которые полностью закрыты. Профили с закрытыми ребрами обычно обеспечивают лучшее композиционное действие и огнестойкость, поскольку ребра действуют как арматурные стержни, а бетон полностью покрывает сталь.

2. Всегда ли для настила композитного пола требуется огнезащитный спрей?

Не всегда. Композитные настилы пола с закрытым профилем могут соответствовать требованиям огнестойкости без огнезащитного спрея, если они удовлетворяют условиям GB 51249-2017, например, с учетом мембранного эффекта. Однако профили с открытыми ребрами или настилы с более тонкими плитами могут потребовать дополнительной противопожарной защиты. Рекомендуется провести пожарно-техническую экспертизу.

3. Как настил соединяется со стальными балками?

Настил соединяется со стальными балками с помощью сквозной сварки шпилек. Срезные шпильки приварены через настил к полке балки, создавая составное соединение. Диаметр шпилек, расстояние между ними и заглубление должны соответствовать проекту и соответствующим стандартам.

4. Какую толщину выбрать для данного пролета и нагрузки?

Требуемая толщина зависит от типа профиля, пролета, толщины бетона и расчетных нагрузок. Для типичных офисных или жилых полов обычно используется толщина 0,8–1,2 мм, но для более длинных пролетов или более тяжелых нагрузок может потребоваться толщина 1,2–1,5 мм. Для определения подходящей толщины необходимо выполнить структурные расчеты.

5. Можно ли использовать композитный настил пола в агрессивных средах?

Стандартное оцинкованное покрытие обеспечивает хорошую коррозионную стойкость для большинства применений внутри помещений. Для наружных или высококоррозионных сред можно предусмотреть более толстое оцинкованное покрытие или дополнительные защитные меры. Требования к долговечности см. в спецификациях проекта.
