Стальной настил закрытого профиля

Стальной настил закрытого профиля (также известный как профилированный стальной лист закрытого типа) представляет собой гофрированную строительную панель, формируемую при комнатной температуре из рулонов горячеоцинкованной стали с использованием непрерывной многовалковой линии холодной прокатки. Его ключевым отличием от настила открытого профиля является то, что нижняя часть реберного паза полностью герметизирована, образуя замкнутую полость клиновидной или трапециевидной формы.

СЭНБО Строительные материалыпоставляет стальные настилы закрытого профиля как часть своей линейки систем композитных полов. Эти панели широко используются в зданиях со стальным каркасом, где ключевыми требованиями являются огнестойкость, плоский потолок и эффективная конструкция.

Конструктивные особенности

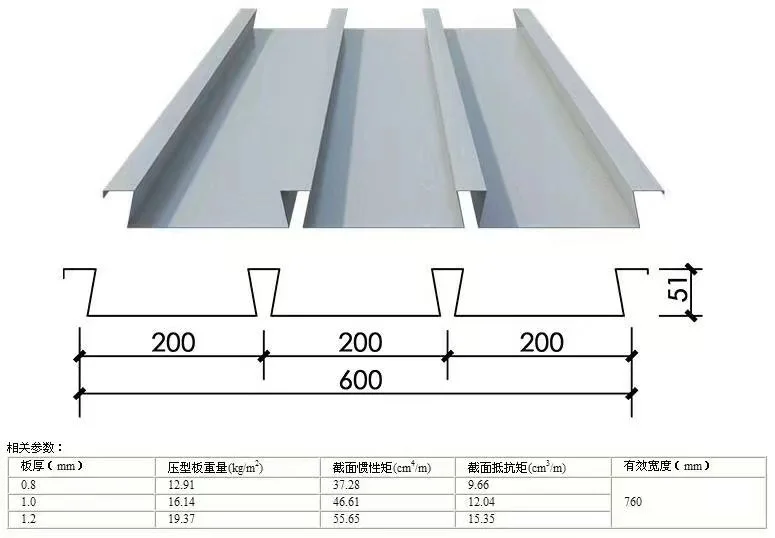

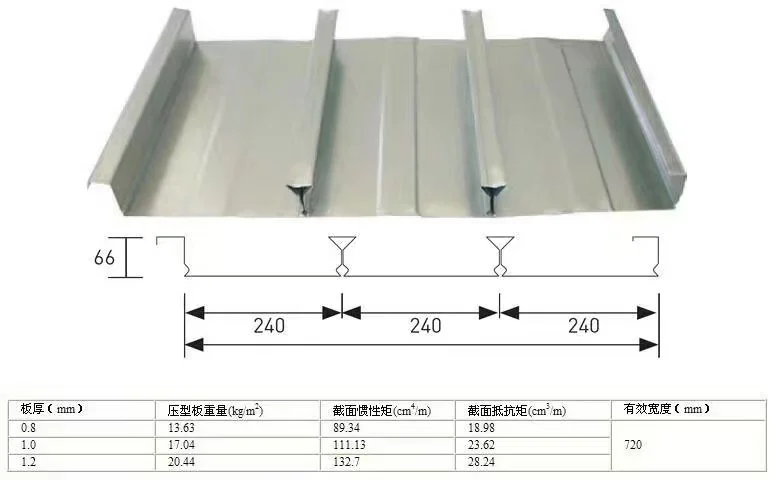

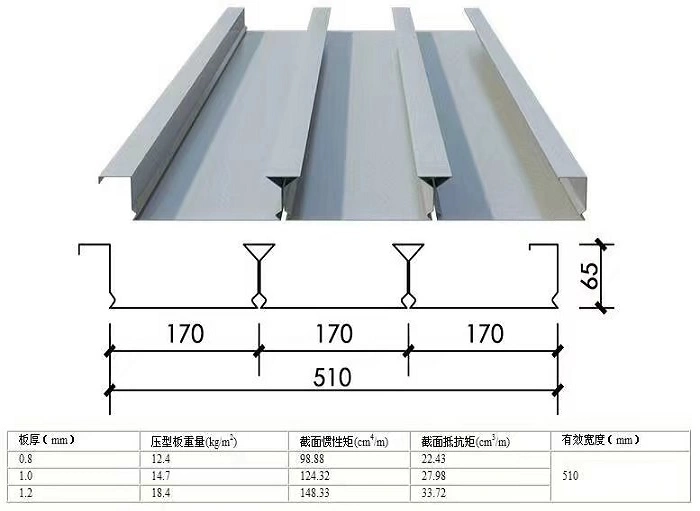

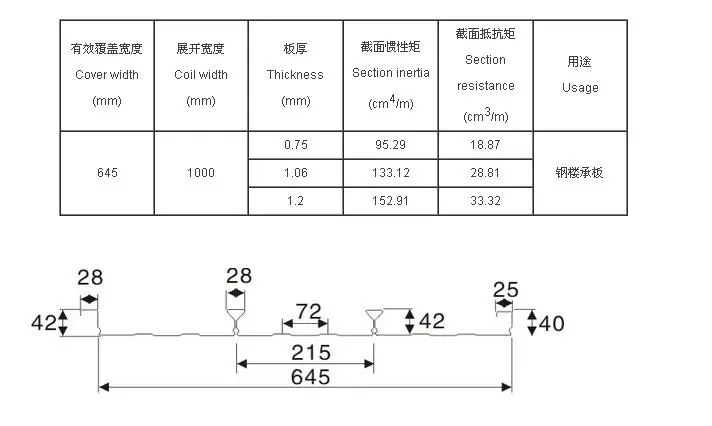

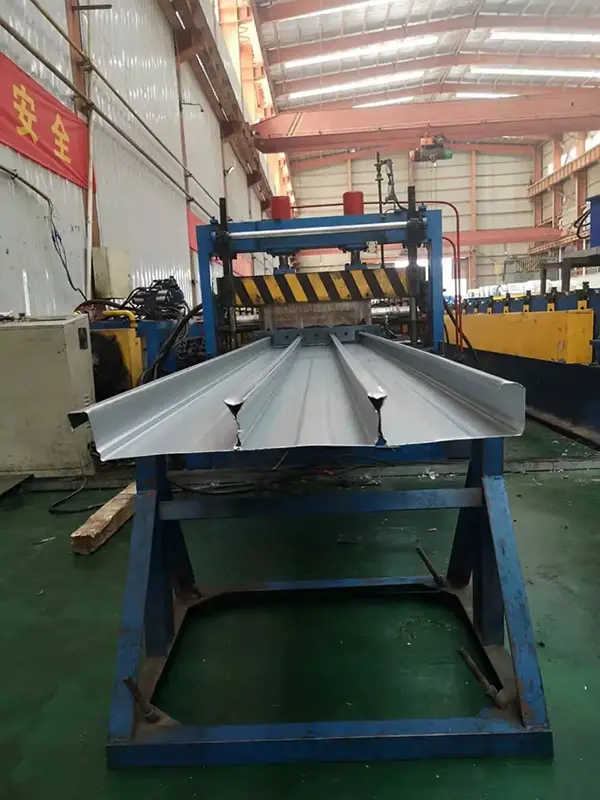

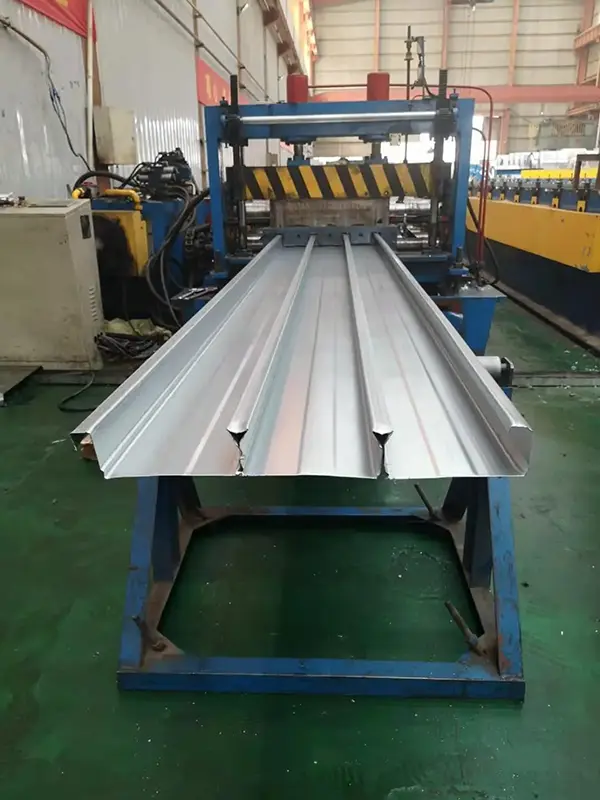

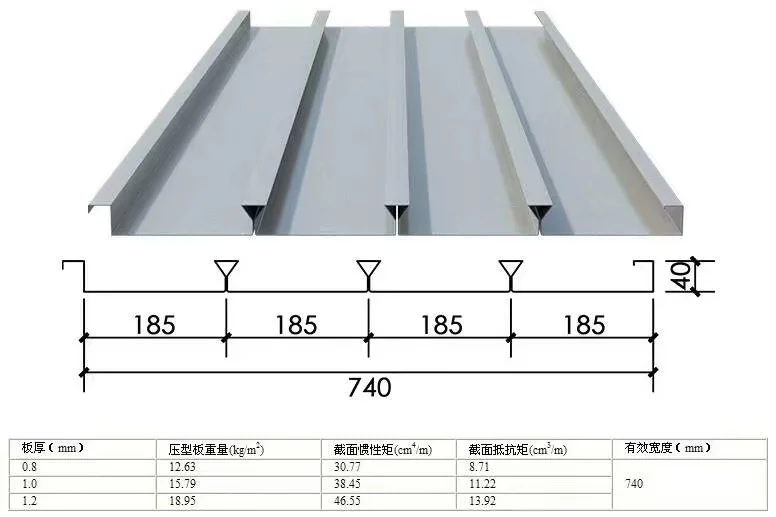

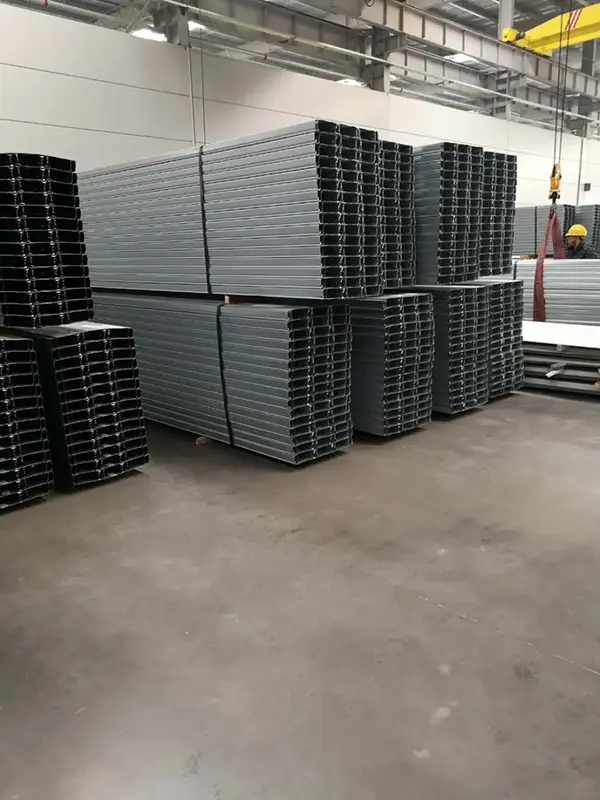

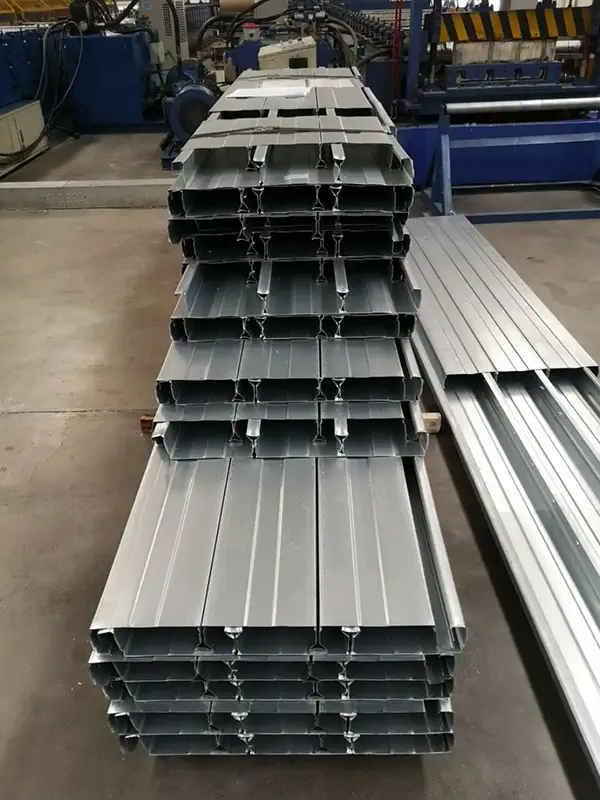

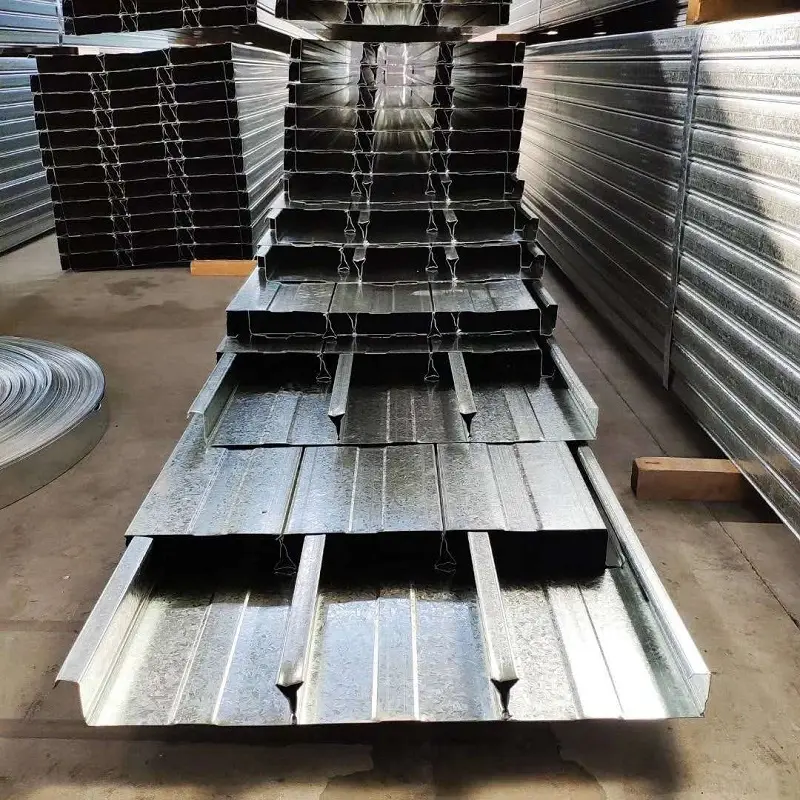

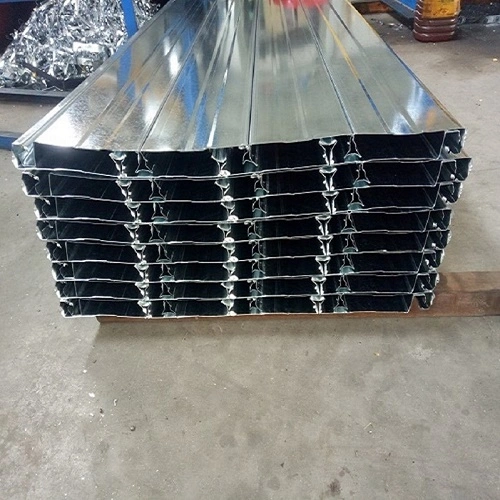

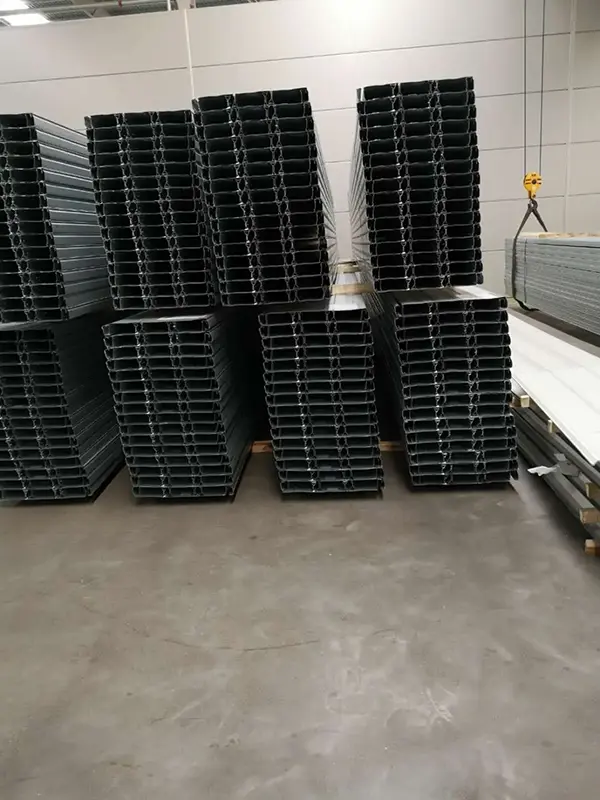

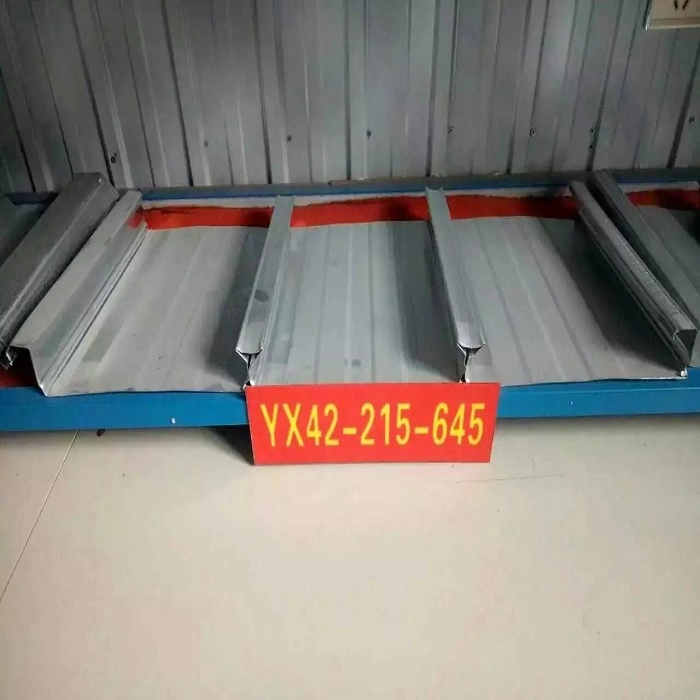

Настил формируется из стального листа фиксированной ширины посредством интегрированного многопроходного процесса холодной прокатки. Это создает переплетающиеся вертикальные края с обеих сторон и серию перевернуто-треугольных или трапециевидных ребер с закрытыми основаниями. На примере модели YX65-185-555: высота ребра 65 мм, ширина волны 185 мм, эффективная ширина покрытия 555 мм. Для модели YXB48-200-600 высота ребра 48 мм, шаг волны 200 мм, эффективная ширина 600 мм. Еще одна улучшенная модель отличается высотой ребра 68 мм, шагом волны 196 мм и перевернутым треугольным профилем шириной 36 мм и высотой 31 мм.

Базовый материал и производственный процесс

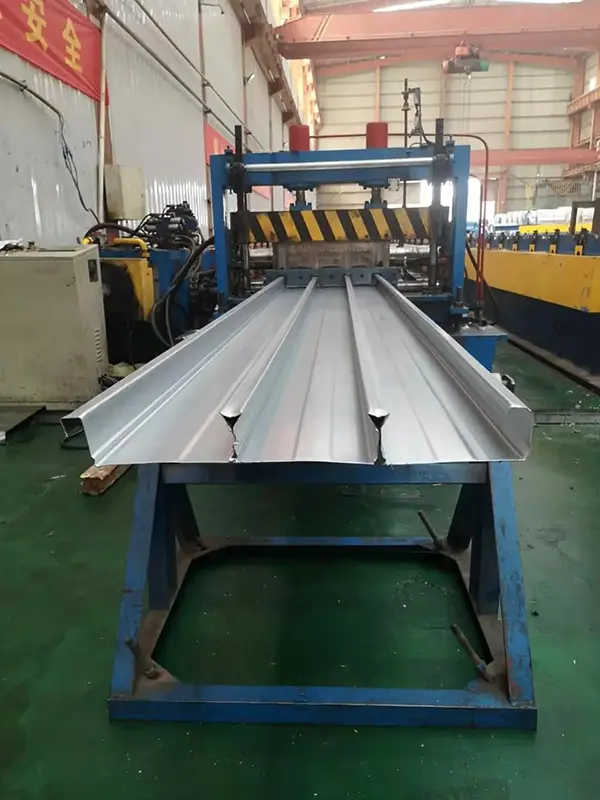

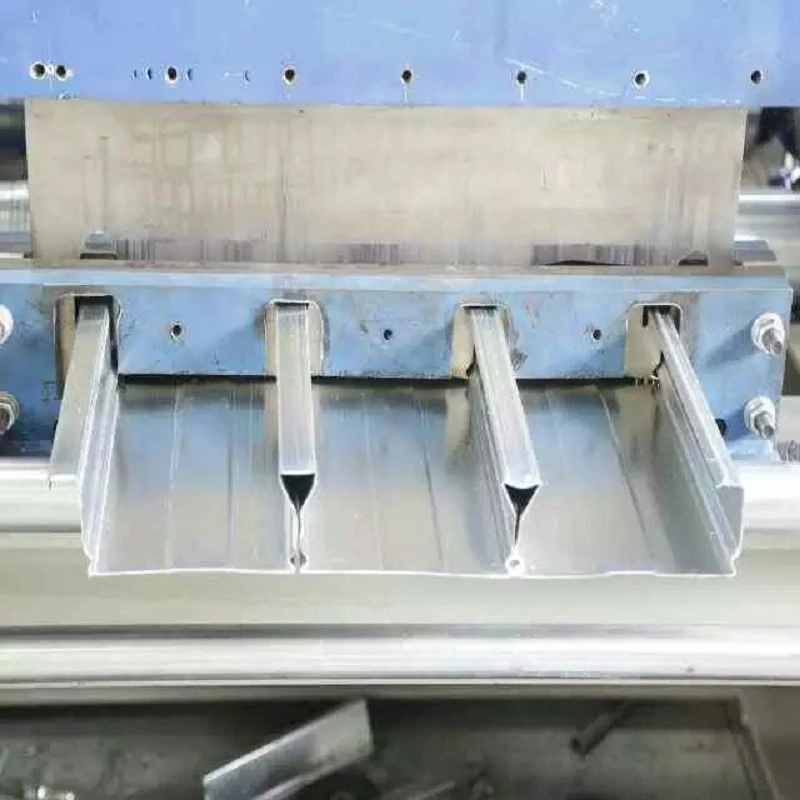

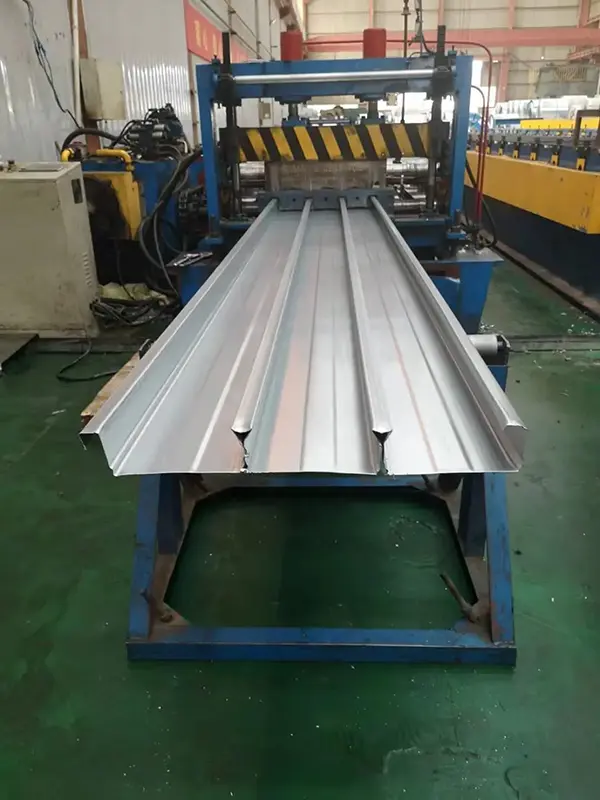

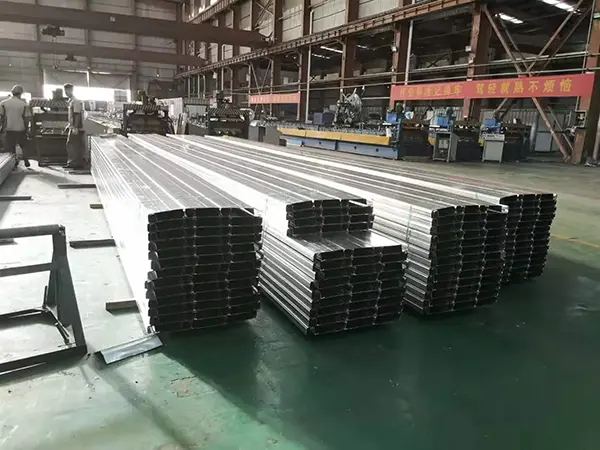

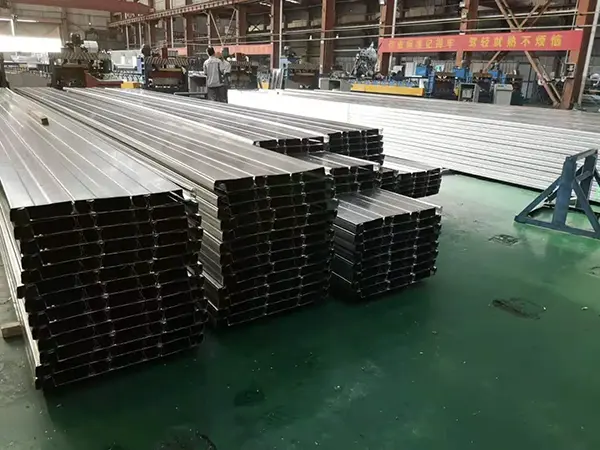

Основной материал состоит из рулонов горячеоцинкованной стали шириной примерно 1000–1250 мм. В число материалов входят такие марки, как Q235, Q345 или SGC490, толщиной от 0,7 мм до 1,5 мм. Плотность двустороннего цинкования обычно составляет 80–275 г/м², хотя в соответствии с особыми требованиями она может быть увеличена до 600 г/м². Профиль с закрытыми ребрами формируется с использованием специального процесса холодного изгиба и обратной деформации; при этом используются упругопластическая деформация стального листа и характеристики упругого возврата для автоматического закрытия нижнего отверстия. Поскольку нет необходимости пробивать отверстия в несущих зонах, сохраняется коррозионная стойкость и общая жесткость панели. Продукт соответствует национальному стандарту GB/T 12755-2008 «Профилированные стальные листы для строительства».

Проверка фактической производительности

1. Комбинированная конструкция и несущая способность — ребра панели полностью залиты бетоном.

Основное преимущество настила пола закрытого типа перед настилом открытого типа заключается в его конструкции с закрытыми ребрами. После заливки бетона ребра панели полностью покрываются бетоном, создавая эффект сцепления, аналогичный эффекту соединения арматурных стержней в монолитных плитах. Это позволяет полностью использовать соответствующие преимущества стали и бетона, достигая настоящего комплексного действия. Центр тяжести секции настила с закрытыми ребрами расположен примерно в 16 мм от нижней части панели. При анализе несущей способности конструкции композитной плиты с использованием теории пластичности внутреннее плечо рычага между центром сжимающей силы бетона и центром растягивающей силы стали больше, и более полно используется прочность материала; следовательно, композитные плиты с закрытыми ребрами обеспечивают более высокую несущую способность конструкции или более высокий коэффициент безопасности.

2. Огнестойкость – огнезащитное покрытие не требуется.

Испытания на огнестойкость подтвердили, что железобетонные композитные плиты с закрытыми ребрами обладают отличным теплопоглощением и огнестойкостью в стандартных условиях повышения температуры, удовлетворяя требованиям огнестойкости (1,5 часа) для плит перекрытия зданий I класса. Поскольку конструкция с закрытыми ребрами полностью заключает стальной лист в бетон, предотвращая прямое тепловое воздействие на сталь, эти плиты обычно соответствуют стандартам пожарной безопасности высотных зданий без необходимости нанесения дополнительных огнестойких напыляемых покрытий. Эта характеристика экономит материальные затраты и позволяет избежать загрязнения окружающей среды во время строительства.

3. Плоская нижняя сторона и простота отделки – высокое использование высоты в свету

Нижняя сторона плиты с закрытыми ребрами плоская с плотно прилегающими перемычками, что позволяет гибко регулировать отделку потолка в соответствии с архитектурными потребностями: поверхность можно окрасить распылением, чтобы создать потолок с рифлением, нанести обезжиривающее покрытие и покрасить покрытиями на водной основе для гладкого плоского потолка или непосредственно покрыть настенной тканью или обоями. Уникальная система подвески плиты с пазами облегчает установку подвесных потолков. Кроме того, конструкция композитных плит позволяет уменьшить толщину плиты, тем самым увеличивая высоту потолка в свету.

4. Эффективное строительство – экономия на арматурной стали

Во время строительства размещение одного нижнего растянутого арматурного стержня внутри каждого ребра соответствует требованиям по несущей способности конструкции, что приводит к меньшему использованию стали по сравнению с традиционными методами. При умеренных нагрузках верхнего уровня плита с закрытыми ребрами может полностью заменить нижний слой арматуры; это снижает трудоемкость изготовления стали и труда на месте, одновременно ускоряя скорость строительства. Благодаря конструкции перемычки с закрытыми ребрами бетон можно заливать без использования торцевых закрывающих пластин. Монтаж предполагает укладку панелей по пронумерованному проектному чертежу и приварку их к стальным балкам, после чего можно сразу приступать к последующим этапам строительства.

Обзор основных характеристик

Ключевые преимущества

Настоящее составное действие:Конструкция с закрытыми ребрами полностью заключает ребра в бетон, действуя как арматура в монолитной плите, что обеспечивает синергию стали и бетона и приводит к более высокой несущей способности и коэффициенту безопасности.

Отличная огнестойкость:Соответствует требованиям огнестойкости перекрытий здания класса I (1,5 часа) без необходимости нанесения огнезащитных покрытий, обеспечивая экономию средств и экологические преимущества.

Плоская нижняя сторона и гибкая отделка:Плоская, эстетичная нижняя сторона позволяет осуществлять прямое напыление, поверхностное покрытие или установку подвесного потолка, отвечая разнообразным архитектурным эстетическим потребностям; это также уменьшает толщину плиты, тем самым увеличивая высоту потолка в свету.

Экономия арматуры и эффективное строительство:Растяжимую арматуру можно настроить в зависимости от расстояния между ребрами для замены арматуры нижнего слоя, что сокращает объем изготовления арматуры на месте и ускоряет ход строительства.

Коррозионная стойкость и структурная целостность:Процесс закрытой формовки исключает необходимость пробивки отверстий в несущих зонах, сохраняет целостность оцинкованного слоя и обеспечивает превосходную коррозионную стойкость по сравнению с настилами с открытыми ребрами.

Приложения

Композитные системы перекрытий для высотных и сверхвысотных стальных конструкций.

Общественные здания с большими пролетами, такие как стадионы, терминалы аэропортов, железнодорожные вокзалы, концертные залы и большие театры.

Промышленные и коммерческие объекты, включая электростанции, площадки по производству энергетического оборудования, крупные супермаркеты и логистические центры.

Проекты стальных конструкций с жесткими требованиями в отношении огнестойкости и эстетической отделки нижней стороны плиты.

Почему стоит выбрать настил пола с закрытым профилем?

Вы выбираете напольное покрытие для высотного здания или проекта стальной конструкции с большими пролетами? Настил пола с закрытым профилем имеет конструкцию с закрытыми ребрами, которая обеспечивает истинное соединение стали и бетона. Испытания на огнестойкость подтвердили, что он может обеспечить огнестойкость в течение 1,5 часов без необходимости использования огнезащитных покрытий. Кроме того, плоская нижняя сторона облегчает отделку, уменьшается толщина плиты и минимизируется расход арматурной стали. Основные профили, такие как YX65-185-555 и YXB48-200-600, доказали свою эффективность во многих высотных зданиях, стадионах и аэропортах, обеспечивая высокую несущую способность, надежную огнестойкость и эффективность конструкции. Они предоставляют проверенное временем решение для полов для ваших проектов стальных конструкций.

Часто задаваемые вопросы

1. Как настил закрытого профиля достигает композиционного действия без механического тиснения?

Сами закрытые ребра действуют как механические ключи. Как только бетон заполняет замкнутую полость и затвердевает, сталь и бетон естественным образом сцепляются, подобно тому, как деформированная арматура связывается с бетоном. Этого геометрического взаимодействия достаточно для составного действия в большинстве конструкций.

2. Можно ли оставить нижнюю часть открытой без какой-либо дополнительной отделки?

Да. Плоская нижняя сторона часто остается открытой после покраски. Окрашивание распылением создает эффект текстурированного рифленого потолка, а поверхностное покрытие создает гладкую поверхность. Выбор зависит от архитектурного замысла и желаемого уровня отделки.

3. Каков максимальный пролет без опор для настила закрытого профиля?

Возможность безопорного пролета зависит от профиля, толщины, марки стали и толщины бетонной плиты. В отличие от настила открытого профиля, настил закрытого профиля часто имеет разные характеристики пролета из-за закрытой геометрии. Всегда обращайтесь к таблицам диапазонов производителя и уточняйте их у инженера-строителя.

4. Всегда ли требуется дополнительное усиление дна?

Не всегда. При умеренных нагрузках настил с закрытыми ребрами сам по себе может обеспечить достаточную прочность на растяжение, устраняя необходимость в нижних арматурных стержнях. Для более тяжелых грузов или более длинных пролетов можно установить небольшой стержень в каждом реберном желобе. Конструктивный дизайн определяет точные требования.

5. Как оцинкованное покрытие влияет на соединение композита?

Оцинкованное покрытие существенно не ухудшает сцепление стали с бетоном. Основным механизмом соединения является механическая блокировка закрытых ребер. Покрытие также защищает сталь от коррозии в течение всего срока службы, поскольку бетонная оболочка обеспечивает щелочную среду.
