Настил стропильного перекрытия из арматуры

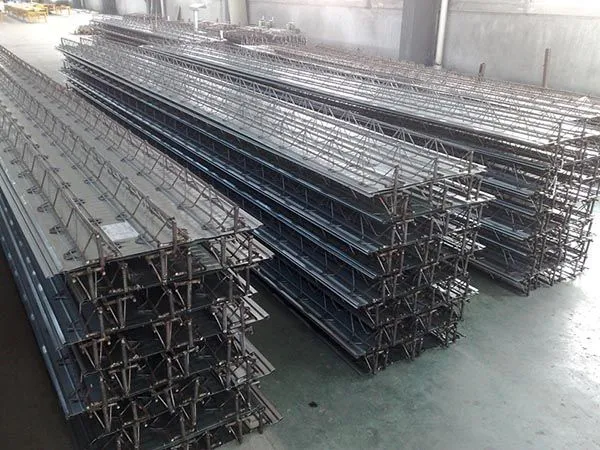

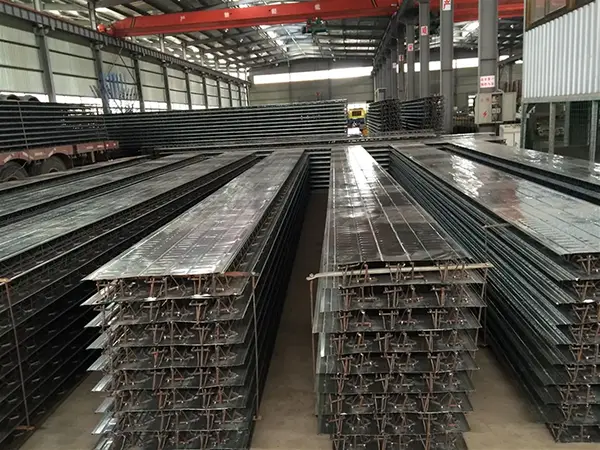

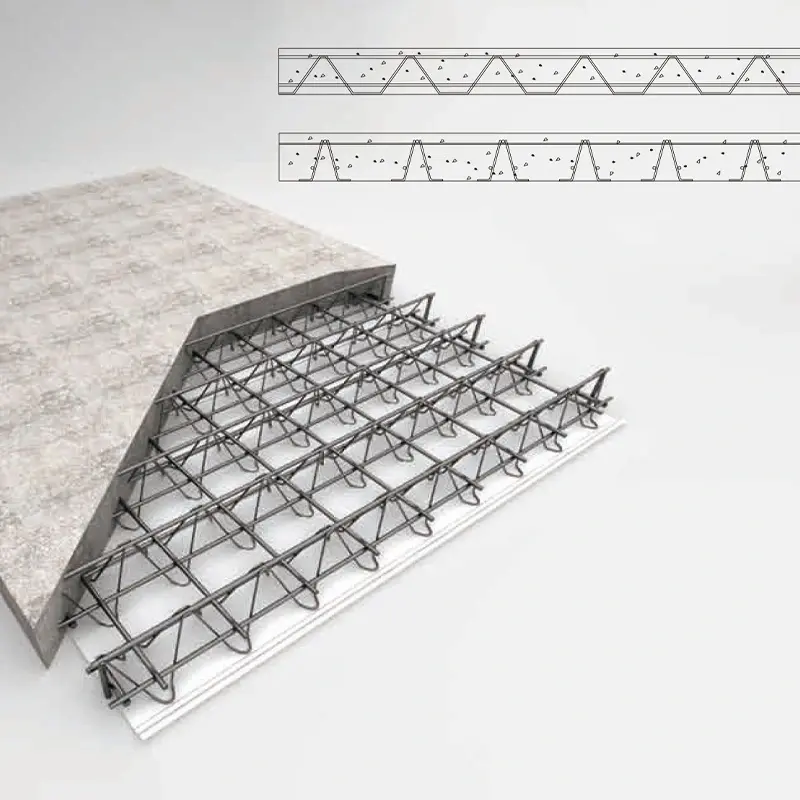

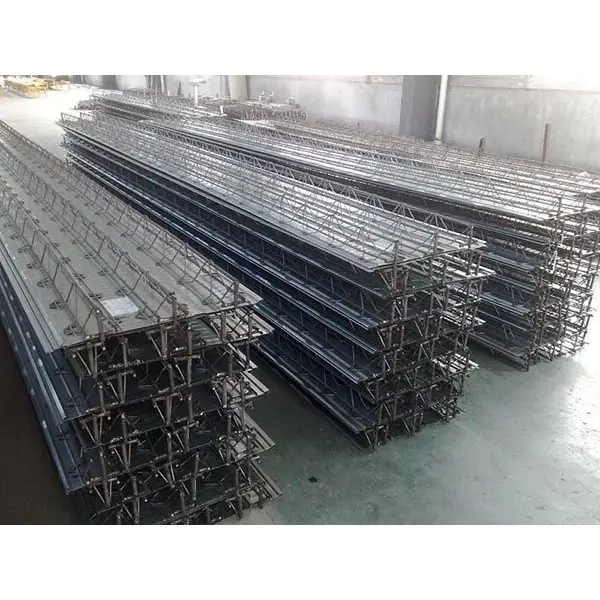

Настил перекрытия из арматурных ферм представляет собой композитную несущую панель, образованную путем объединения стальной арматурной фермы с нижней плитой на автоматизированной производственной линии. Сама ферма состоит из стержней верхнего пояса, стержней нижнего пояса и стержней стенки, соединенных контактной точечной сваркой, образуя устойчивую треугольную конструкцию. Затем эту ферму приваривают к нижней пластине, обычно из оцинкованного стального листа толщиной 0,5 мм или фиброцементной плиты.

СЭНБО Строительные материалыпоставляет этот продукт как часть своей линейки напольных покрытий из стальных конструкций. Настил служит несъемной опалубкой во время строительства, а затем способствует улучшению структурных характеристик бетонной плиты.

Структурный состав и материалы

Верхние и нижние пояса обычно изготавливаются из стали HRB400 или CRB550, а перемычки обычно изготавливаются из стали HPB300, HRB400 или CPB550. Вертикальные и горизонтальные опорные стойки обычно представляют собой HPB300 или HRB400.

При использовании в качестве нижней опалубки стального оцинкованного листа его толщина составляет 0,5 мм, предел текучести - не менее 250 Н/мм², а масса двустороннего оцинкованного покрытия - не менее 120 г/м². Нижний лист бывает двух размеров: Тип A (600 мм) и Тип B (576 мм).

Высота стальных ферм варьируется от 50 до 340 мм, что соответствует толщине плит от 80 до 370 мм. Диаметры верхней и нижней хорды составляют 6–12 мм, диаметр перемычки – 4–8 мм. Существует несколько серий продуктов, таких как TD1–TD7 и HB1–HB8, причем наиболее часто используемой моделью является TD3-90.

Классификация продукции по нижней опалубке

Изделия классифицируются по типу нижней опалубки. В традиционном типе используется оцинкованный стальной лист, а в постоянном (несъемном) типе используется мелкозернистый бетон или фиброцементная плита. В соответствии с атласами национальных стандартов 23CG56-1 и 23CG56-2, несъемная нижняя опалубка устраняет необходимость снятия опалубки на месте, обеспечивает гладкую нижнюю поверхность и подходит для влажных или чистых помещений, а также для зданий без подвесных потолков.

Производительность в реальных проектах

1. Применение в сверхвысотных зданиях: 140 800 м² ферменного настила.

Строящийся в настоящее время супервысотный проект имеет общую площадь 218 000 м². Башня А имеет высоту 39 этажей (176,1 м), а башня Б — 51 этаж (212,4 м). В проекте использовано 140 800 м² стропильных систем и 16 100 м² краевой опалубки. Толщина плит варьировалась от 110 мм до 150 мм, фермы были изготовлены с использованием высокочастотной контактной точечной сварки.

По сравнению с традиционными монолитными плитами этот метод исключает установку опалубки, ее снятие и ручную обвязку арматуры. Качество строительства оставалось стабильным и надежным во всем.

2. Проверка больших пролетов и больших кантилеверов

Выставочный центр Парка науки и технологий Чжунгуаньцунь — это пилотный проект «здания с нулевым выбросом углерода» в Пекине. Четырехэтажная стальная каркасная конструкция была спроектирована для сейсмической интенсивности 8. Она имеет максимальный пролет 3,5 м и максимальную длину консолей 8,25 м.

Использован настил перекрытия типа ТД3-90 с высотой фермы 90 мм и общей толщиной плиты 120 мм. Максимальный безопорный пролет при строительстве составил 3,0 м. В зоне консоли высотой 8,25 м в середине пролета были установлены временные двойные вертикальные стойки, чтобы вызвать прогиб вверх на 1,5 ‰ и обеспечить безопасность конструкции.

3. Проверка огнестойкости и коррозионной стойкости.

Арматура полностью залита бетоном, что обеспечивает огнестойкость, аналогичную традиционным монолитным плитам. Испытания показывают, что плита толщиной 100 мм (что соответствует стальной ферме высотой 70 мм) достигает предела огнестойкости 1,68 часа. Оцинкованный стальной лист не требует дополнительной противопожарной защиты.

По сравнению с композитными плитами, в которых используется профилированный стальной настил, настил пола из стальных ферм обеспечивает лучшую коррозионную стойкость. Поскольку оцинкованный стальной лист не способствует несущей способности конструкции на этапе эксплуатации, ржавчина не может поставить под угрозу целостность конструкции.

4. Данные об эффективности строительства и затратах.

Заводское производство обеспечивает равномерное расстояние между арматурой и постоянную толщину бетонного покрытия. Работы по обвязке арматуры на объекте сокращаются на 60–70%. Для проекта подвала Xiqing Houtai Plot G в Тяньцзине использование этой технологии сократило период строительства примерно на 10 дней и привело к общей экономии средств в размере 1,972 миллиона юаней. Комплексная стоимость квадратного метра была более чем на 20% ниже, чем у традиционных композитных плит.

Технические характеристики с первого взгляда

Следующие параметры основаны на отраслевом стандарте JG/T 368-2012 и национальных атласах стандартов. Доступна настройка.

Почему эта система работает

1. Заводская сборка обеспечивает единообразие.Ферма формируется посредством автоматизированной контактной точечной сварки, которая обеспечивает равномерное расстояние между арматурой и точные размеры. Это сокращает необходимость связывания арматуры на 60–70 % и обеспечивает более стабильное качество строительства.

2. Двунаправленная жесткость, сравнимая с монолитными плитами.Система может быть спроектирована как двусторонняя плита, обеспечивающая жесткость, аналогичную монолитной железобетонной плите с двусторонним армированием. Сейсмические характеристики, как правило, лучше, чем у профилированных стальных композитных плит.

3. Огнестойкость и коррозионная стойкость без дополнительных покрытий.Поскольку арматура полностью залита бетоном, плита толщиной 100 мм без огнезащиты достигает огнестойкости 1,68 часа. Оцинкованный лист служит только опалубкой, поэтому коррозия не влияет на безопасность конструкции.

4. Гладкий потолок и уменьшенная толщина плиты.Нижняя сторона плоская. По сравнению со стандартным настилом из профилированной стали общая толщина плиты может быть уменьшена на 30–50 мм при сохранении той же высоты потолка в свету, что помогает снизить высоту от пола до пола.

5. Стоимость и преимущества графика.Опалубка устраняется, крепления сводятся к минимуму, и становится возможным одновременное строительство нескольких этажей. Нижний лист обеспечивает использование площади поверхности 96% при толщине стали всего 0,5 мм, что снижает расход материала.

Рекомендации по проектированию и установке

Для конструкции двухсторонней плиты:Настил из арматурных ферм можно спроектировать как двустороннюю плиту путем добавления дополнительной арматуры в поперечном направлении. Подтвердите у инженера-строителя, что расположение панелей и условия опоры соответствуют проектным предположениям.

Для несъемной нижней опалубки:Если требуется гладкая нижняя сторона без подвесного потолка, выбирайте мелкозернистый бетон или фиброцементную плиту. Убедитесь, что окружающая среда подходит для выбранного материала нижней опалубки.

Для длинных консолей:Могут потребоваться временные опоры, как показано в проекте Чжунгуаньцунь, где двойные стойки использовались для создания изгиба вверх. Рассчитайте требования к прогибу и развалу на основе фактической длины кантилевера и нагрузок на конструкцию.

Во время установки:Обеспечить качество сварки на всех узлах и опорах. Соблюдайте указанное расстояние между сварными швами и давление электрода. При использовании оцинкованных листов избегайте чрезмерного нагрева, который может повредить покрытие. Защищайте панели от влаги, если они хранятся на объекте в течение длительного времени.

Типичные применения

1.Системы полов и крыш для высотных и сверхвысотных металлоконструкций.

2.Большепролётные и крупноконсольные конструкции перекрытий.

3.Операционные платформы и полы на промышленных предприятиях и логистических складах.

4.Здания, требующие влагостойкости, устойчивости к коррозии или среды с чистыми помещениями, где рекомендуется несъемная нижняя опалубка.

Часто задаваемые вопросы

1. Чем настил из арматурных ферм отличается от композитных плит из профилированных стальных листов?

Композитные плиты из профилированных стальных листов используют стальной настил как опалубку и как растянутую арматуру. В настиле из арматурных ферм для усиления конструкции используется отдельная стальная ферма, поэтому нижний лист служит только опалубкой. Это означает, что нижний лист может быть тоньше (0,5 мм), и коррозия не влияет на прочность конструкции. Нижняя сторона плиты также более плоская.

2. В чем преимущество системы несъемной нижней опалубки?

Несъемная нижняя опалубка (мелкозернистый бетон или фиброцементная плита) исключает необходимость снятия опалубки после застывания бетона. Он обеспечивает гладкую и чистую нижнюю сторону, которую можно оставить открытой без подвесного потолка. Это особенно полезно во влажных, чистых или архитектурных применениях.

3. Можно ли использовать настил из арматурных ферм для двусторонних плит?

Да. Добавляя поперечное армирование и соответствующим образом проектируя опоры панелей, система может добиться двустороннего поведения плиты, аналогичного монолитной плите. При проектировании необходимо учитывать размеры панелей и ориентацию фермы.

4. Какая временная поддержка необходима во время строительства?

Требования к опоре зависят от высоты фермы, толщины плиты и пролета. Для типичных пролетов длиной до 3 м временная опора может не потребоваться. Для более длинных пролетов или консолей используются временные стойки или подпорки. Таблицы пролетов производителя и расчеты инженера-строителя должны определить точное расположение.

5. Какие стандарты регулируют настил перекрытия из арматурных стержней?

Основным отраслевым стандартом является JG/T 368-2012 «Настил пола из стальных ферм». Ссылки на проектирование включают атласы национальных стандартов 22G522-1 и 23CG56-1/2. Испытания материалов и сварных швов соответствуют требованиям этих документов.
