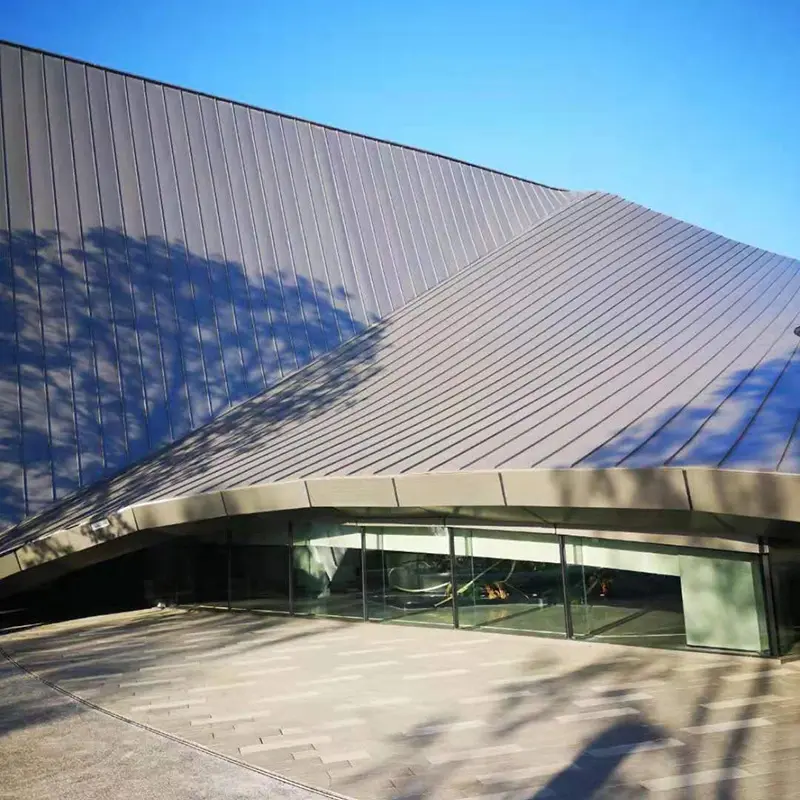

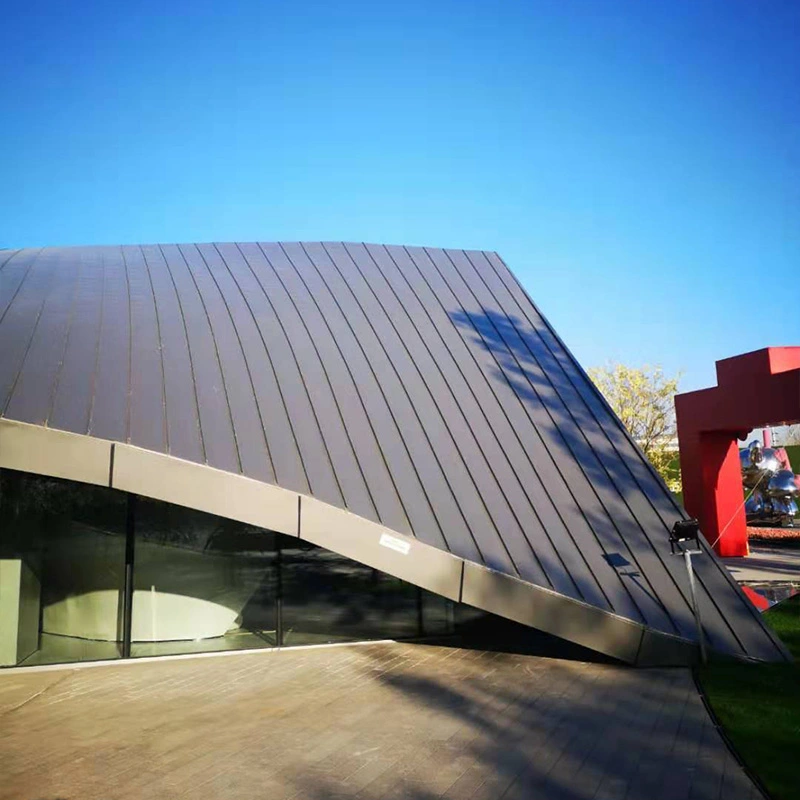

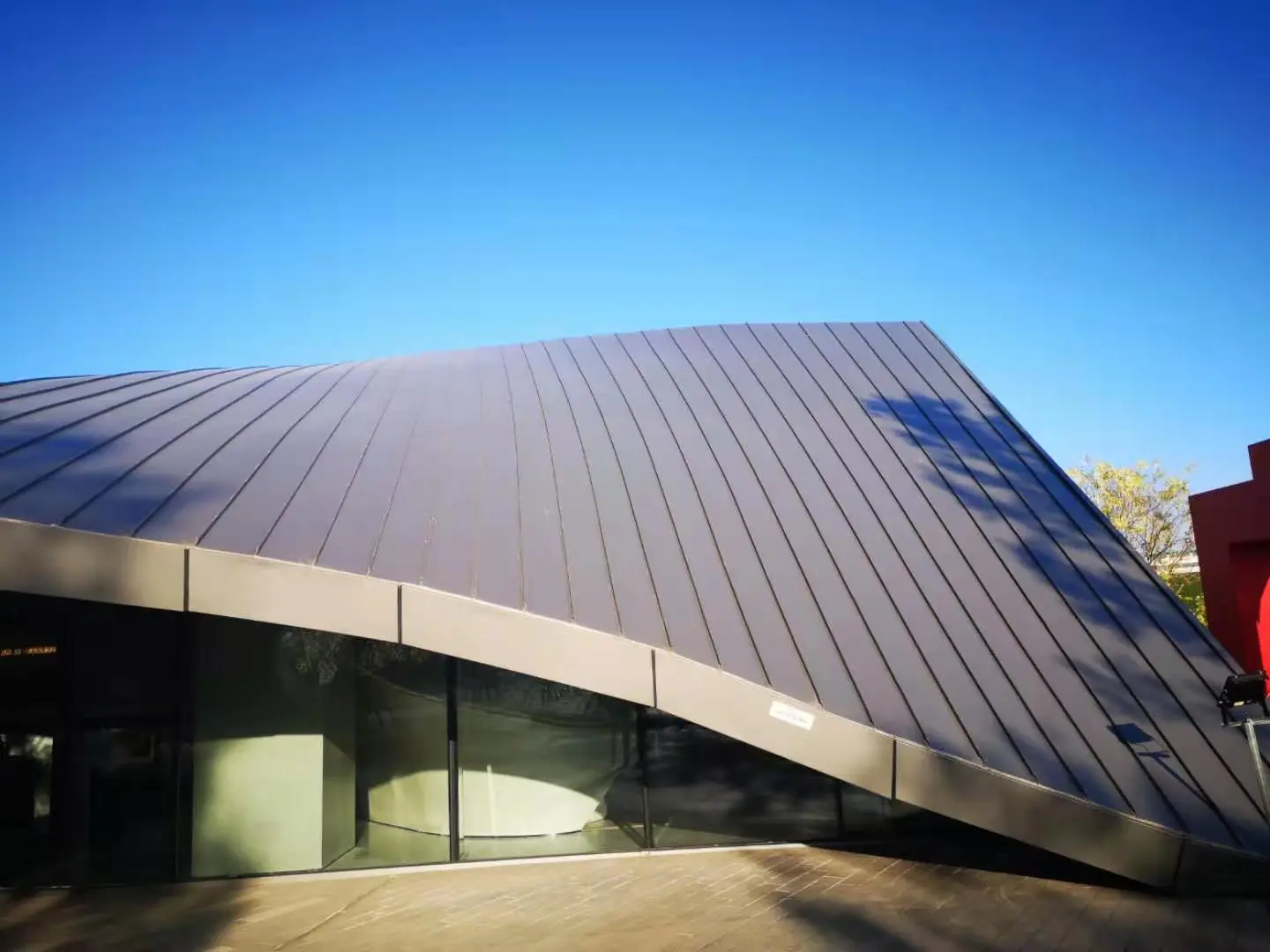

Металлические кровельные декоративные панели

Металлические кровельные декоративные панели образуют внешний визуальный слой металлической кровельной системы, устанавливаемый отдельно от гидроизоляционного слоя. Гидроизоляцию обеспечивает структурная кровельная панель под ней, а декоративная панель выражает архитектурную форму и обеспечивает второстепенные преимущества, такие как затенение, акустическое улучшение и защита гидроизоляционной мембраны. SENBO снабжает эти панели сертификатами на материалы и протоколами проверки размеров, а команда проекта обеспечивает техническую поддержку при планировке панелей и последовательности установки.

Выбор материала

Выбор материала декоративных панелей зависит от требуемой формы, веса и атмосферостойкости. Обычно используются следующие варианты:

• Одностенные панели из алюминиевого сплава:Обычно толщиной от 2,0 до 3,0 мм с покрытием из ПВДФ. Они предлагают широкую цветовую гамму, хорошую формуемость сложных форм и малый вес.
• Профилированные листы из сплава Al-Mg-Mn:Марки АА3004 или АА3003 с пределом прочности от 240 до 285 МПа и плотностью 2,73 г/см³, что составляет около трети плотности стали. Рассчитан на более чем 50-летний срок службы и подходит для изогнутых крыш.
• Алюминиевые сотовые композитные панели:Лицевые листы из алюминия толщиной от 0,8 до 1,0 мм, приклеенные к алюминиевому сотовому заполнителю. Длина стороны сердцевинной ячейки не более 9,53 мм, толщина стенки не менее 0,07 мм. Эти панели обеспечивают лучшую плоскостность и жесткость, чем цельный лист того же веса.
• Стальные панели с цветным покрытием:Используйте высокоэффективное алюминиево-цинковое покрытие с верхним покрытием из ПВДФ. Подходит для декоративной кровли больших общественных зданий, где предпочтительно использовать стальную основу.

Обработка поверхности

Для архитектурных алюминиевых панелей рекомендуется использовать фторуглеродное покрытие ПВДФ. Содержание смолы должно составлять не менее 70 %, а толщина покрытия должна соответствовать YS/T 429.2. ПВДФ обеспечивает высокую устойчивость к ультрафиолетовому излучению и сохраняет стабильность цвета более 20 лет с минимальным выцветанием и мелением.

Построение системы

Декоративный слой обычно укладывают над гидроизоляцией для создания двухслойной металлической кровли. В крыше вестибюля II фазы Нового Китайского международного выставочного центра сборка снизу вверх представляла собой: профилированный лист Al-Zn толщиной 0,8 мм со стоячими фальцами в качестве водонепроницаемого слоя, водонепроницаемую мембрану, теплоизоляцию, систему декоративного обрамления и поверхность декоративной панели. Такое разделение сохраняет гидроизоляцию независимой от эстетического слоя.

Краткое описание спецификаций

Данные приложения проекта

Крыша терминала аэропорта

При расширении Терминала 5 крупного международного аэропорта было использовано 267 000 м² металлической кровли главного терминала, вестибюлей и посадочных трапов. Декоративные панели представляли собой высокопрочные профилированные стальные листы толщиной 0,8 мм с покрытием с высоким содержанием Al-Zn, обеспечивающим в четыре-шесть раз большую коррозионную стойкость, чем стандартная оцинкованная сталь. Поверхность ПВДФ оставалась стабильной при температуре от -40°C до 150°C, обеспечивая долговременную защиту от ультрафиолета. Проект получил золотую награду за разработку систем металлических корпусов на церемонии вручения наград в области науки и технологий в области архитектурной гидроизоляции 2024 года.

Декоративная алюминиевая система выставочного центра

Фаза II Нового Китайского международного выставочного центра в Пекине охватывает около 280 000 м² металлической кровли. На крыше зала регистрации в качестве декоративного слоя использованы алюминиевые панели толщиной 3 мм с покрытием ПВДФ, поддерживаемые каркасом из квадратных труб из алюминиевого сплава. Под декоративным слоем крыша включала гидроизоляционный слой из профилированной стали Al-Zn толщиной 0,8 мм со стоячими фальцами, два слоя утеплителя из минеральной ваты общей толщиной 140 мм при плотности 160 кг/м³, мембрану ТПО и звукопоглощающий слой из перфорированной профилированной стали. Декоративные панели были установлены независимо от гидроизоляции, что позволило добиться желаемого визуального эффекта без ущерба для водонепроницаемости.

Крыша сложной геометрии в выставочном центре

В Международном выставочном центре Сюйчжоу Хуайхай использовалась система декоративных панелей со ступенчатыми возвышениями и пересекающимися уровнями. Для верхнего карниза использован алюминиевый шпон толщиной 3 мм, для нижнего карниза — алюминиевые композитные панели толщиной 4 мм. Команда проекта использовала Rhino и Grasshopper для параметрического моделирования, чтобы проанализировать кривизну и оптимизировать панели с четырьмя некомпланарными вершинами до плоских форм. Декоративная крыша была собрана с помощью модульной установки, а вся оболочка здания прошла инженерную проверку на долговечность, гидроизоляцию, тепловые характеристики и структурную целостность.

Крыша из сотовой панели двойной изогнутой формы

В главном помещении постоянной площадки Форума Чжунгуаньцунь использовалась система нестандартных алюминиевых сотовых панелей двойной кривизны площадью 6000 м². Более 1000 уникальных спецификаций панелей были организованы в многоуровневые конфигурации. В опорной конструкции использовалась веерообразная излучающая конструкция с регулируемыми в разных направлениях кронштейнами, позволяющими вращение в плоскости на ±15° и угловую регулировку от 75° до 105°. Две-три сотовые панели собирались на заводе в единый каркас, а затем устанавливались на объекте в виде законченных модулей. Такой сборный подход сократил график строительства почти на треть по сравнению с традиционными методами.

Особенности конструкции

• Гибкость формы:Панели могут быть плоскими, изогнутыми, коническими или двустворчатыми. Параметрическое моделирование помогает преобразовать сложную геометрию в сборные панели.
• Долговременная стабильность цвета:Покрытия из ПВДФ устойчивы к выцветанию и мелению под воздействием ультрафиолета, сохраняя внешний вид более 20 лет.
• Легкий вес:Алюминиевые и сотовые панели снижают структурную нагрузку по сравнению с облицовкой из цельной стали или бетона.
• Независимая гидроизоляция:Декоративный слой не проникает в гидроизоляцию, что снижает риск протечек в местах крепления.
• Эффективная установка:Унифицированные сборки сотовых панелей сокращают объем работ на месте и улучшают выравнивание на сложных поверхностях.

Типичные применения

• Декоративные кровельные покрытия для терминалов аэропортов и вокзалов высокоскоростных поездов.
• Общественные здания с большими пролетами, такие как выставочные центры, стадионы и театры.
• Знаменитые здания с крышей уникальной или неправильной формы.
• Коммерческие комплексы, элитные отели и виллы, требующие особого внешнего вида крыши.

Примечания по установке

• Перед установкой декоративных панелей проверьте выравнивание несущей конструкции.
• Используйте подъемное оборудование с мягкими стропами, чтобы не поцарапать готовую поверхность.
• Следуйте инструкциям производителя для навесных или унифицированных систем, чтобы обеспечить правильное зацепление.
• Для изогнутых панелей перед окончательным закреплением проверьте ориентацию панели и регулировку опорного кронштейна.
• Загерметизируйте стыки и края в соответствии с архитектурными деталями, особенно там, где панели соприкасаются с отливами или проходами.

Часто задаваемые вопросы

Чем отличаются декоративные панели от гидроизоляционного слоя?

Гидроизоляционный слой представляет собой сплошной металлический лист или мембрану, препятствующую попаданию воды. Декоративная панель находится над ним и не обязательно должна быть водонепроницаемой. Такое разделение означает, что декоративный слой может быть перфорированным, изогнутым или обшитым панелями, не влияя на устойчивость крыши к атмосферным воздействиям.

Какой тип панели лучше всего подходит для изогнутой крыши?

Профилированные листы из сплава Al-Mg-Mn могут быть профилированы в изогнутые формы и часто используются для гладких крыш с одинарной кривизной. Для поверхностей двойной кривизны или произвольной формы больше подходят алюминиевые сотовые панели, поскольку им можно придать сложные, неплоские формы, сохраняя при этом плоскостность.

Как поддерживается однородность цвета на большой крыше?

По возможности все панели для одной и той же поверхности должны быть изготовлены из одной партии рулонов. Если несколько партий неизбежны, цветовую разницу следует контролировать до определенного значения ΔE. Покрытия ПВДФ, полученные из одной и той же системы окраски, имеют тенденцию иметь постоянный цвет и блеск.

Можно ли использовать декоративные панели при ремонте?

Да, декоративные металлические панели можно добавить поверх существующей крыши, чтобы изменить внешний вид или улучшить тепловые характеристики, при условии, что существующая конструкция выдержит дополнительный вес. Прежде чем продолжить, необходимо провести структурную оценку.

Контроль качества и документация

Поставщики должны предоставить сертификаты материалов для алюминиевого сплава или стальной основы, отчеты о толщине покрытия и протоколы проверки размеров. Для изделий сложной геометрии перед производством следует просмотреть производственные чертежи и спецификации панелей. При приемке на месте необходимо подтвердить размеры панели, качество поверхности и отсутствие повреждений при транспортировке.

Рекомендации по выбору

• Подтвердите архитектурную геометрию и ограничения размера панели у производителя на раннем этапе проектирования.
• Выберите тип покрытия в зависимости от воздействия ультрафиолета на здание и желаемого срока службы.
• На прибрежных или промышленных объектах убедитесь, что металлическое покрытие и система окраски соответствуют категории коррозии.
• Спланируйте диапазон регулировки опорного каркаса и кронштейна с учетом допусков панели и температурных перемещений.
• Продумайте пути доступа для осмотра и очистки декоративной поверхности.
