Металлические панели из алюминия, магния и марганца

Алюминиево-магниево-марганцевые металлические панели для архитектурной кровли и облицовки стен, рулоны изготовлены из алюминиево-магниево-марганцевого сплава серии АА3004. Сплав содержит примерно от 1,0% до 1,5% марганца, от 0,8% до 1,3% магния, небольшое количество кремния и меди, а остальное - алюминия. Этот состав обеспечивает полезную комбинацию малого веса, достаточной прочности и коррозионной стойкости, а также совместим со стандартным оборудованием для закатки и профилирования. SENBO поставляет эти панели с входной проверкой марки сплава, толщины листа и качества покрытия, а линии формовки контролируются на предмет точности профиля.

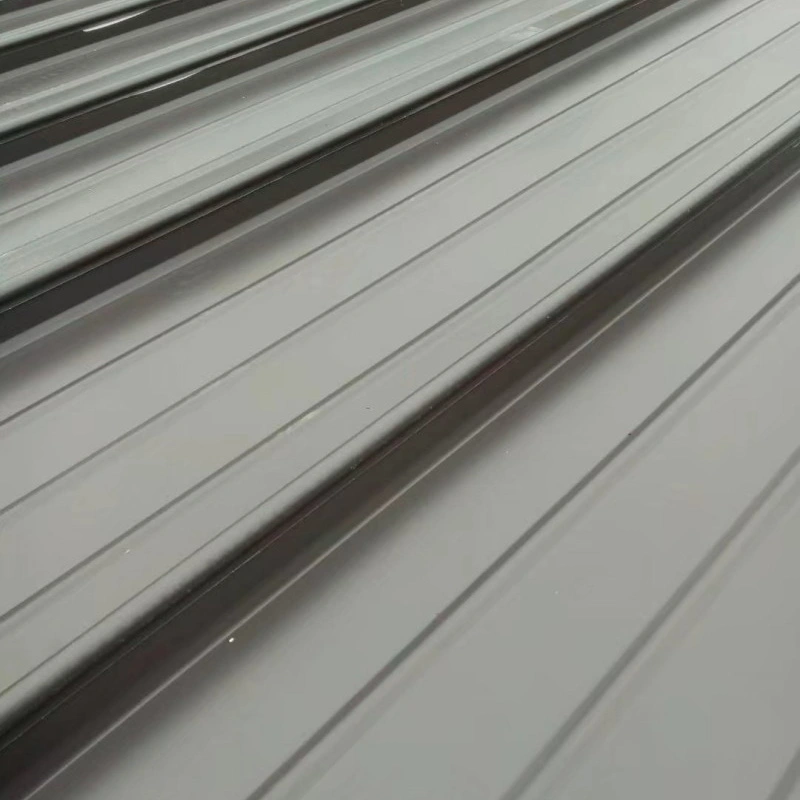

Панели широко используются для крупных общественных зданий, таких как терминалы аэропортов, вокзалы высокоскоростных железных дорог, спортивные стадионы и выставочные центры. На поверхность наносится предварительно нанесенное покрытие, обычно ПВДФ с содержанием фторуглеродной смолы более 70%, что обеспечивает постоянство цвета и устойчивость к атмосферным воздействиям. Кровельная система основана на профиле со стоячим фальцем и скользящими Т-образными зажимами. Зажимы надежно удерживают панели, допуская тепловое движение, а фиксатор шва создает водонепроницаемое соединение без необходимости использования герметика.

Технические характеристики

Данные о производительности и инженерная проверка

1. Вес и конструктивная эффективность

Алюминий имеет плотность 2,73 г/см³, что составляет примерно треть плотности стали. Используемый здесь сплав АА3004 демонстрирует предел прочности на разрыв от 240 до 285 МПа и предел текучести не менее 190 МПа. Эти значения позволяют кровельной системе быть легче аналогичной стальной крыши, что снижает нагрузку на несущую конструкцию. В зданиях с большими пролетами и при ремонтных работах экономия веса может достигать около 30%.

2. Коррозионная стойкость и срок службы.

Под воздействием воздуха на поверхности панели образуется плотный слой оксида алюминия, который замедляет дальнейшую коррозию. Сам сплав противостоит воздействию многих кислот и щелочей, а покрытие из ПВДФ создает еще один защитный барьер. Эти свойства обеспечивают расчетный срок службы основного металла более 50 лет. Гарантия на систему покрытия обычно составляет от 15 до 20 лет.

3. Система стоячего фальца и водонепроницаемость

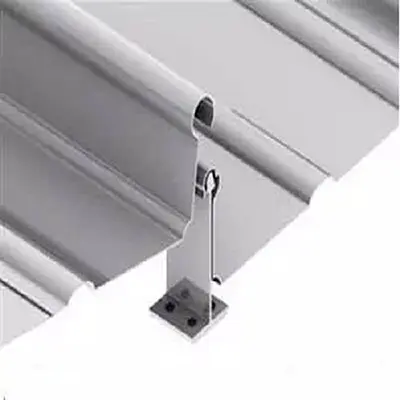

В профиле стоячего фальца используются Т-образные зажимы, которые скользят по скату крыши, компенсируя тепловые движения. Панели изготавливаются и собираются на месте, что сокращает время строительства более чем на 30% и сохраняет допуск при монтаже в пределах 3 мм. На южной станции Фупин на железной дороге Сиань-Яньань на крыше площадью 4000 м² использовалась непроникающая система механических замков. В результате получилась водонепроницаемая поверхность с хорошей устойчивостью к ветровым нагрузкам и способностью повторять сложные формы. На станции Гаолин с площадью крыши 4585 м² использовалась композитная конструкция, включающая панель со стоячим фальцем, гидроизоляционный слой, изоляцию, пароизоляцию, акустический слой и профилированный базовый лист с покрытием Al-Zn.

4. Поведение при пожаре и молнии

Кровельная система соответствует классу огнестойкости А1. Имея температуру плавления 660°C, алюминий имеет тенденцию прогорать локально при пожаре, а не распространять пламя по поверхности, что может помочь в тушении пожара. Для молниезащиты панели толщиной не менее 0,7 мм могут функционировать непосредственно как молниеприемники согласно GB 50057. Это устраняет необходимость в отдельных проходах через крышу для молниеотводов.

5. Формируемость и гибкость дизайна

Из сплава можно формовать прямые, выпуклые изогнутые, вогнутые изогнутые и веерообразные панели. Это поддерживает односкатную, двухскатную, односкатную и двускатную геометрию крыши. Пластичность материала также помогает при выполнении операций сшивания на месте.

Характеристики продукта

• Малый вес:Панели, плотность которых составляет одну треть от плотности стали, снижают собственную нагрузку и упрощают обращение.
• Длительный срок службы:Комбинация сплава и покрытия рассчитана на более чем 50 лет службы в нормальных условиях.
• Структурная водонепроницаемость:Соединение со стоячим фальцем не зависит от герметика, что снижает риск технического обслуживания и утечек.
• Тепловое движение:Скользящие Т-образные зажимы позволяют расширять и сжимать панели, не нагружая их.
• Формирующая гибкость:Для архитектурных крыш могут быть изготовлены изогнутые и конические панели.
• Пригодность к вторичной переработке:По окончании срока службы алюминий подлежит полной вторичной переработке.

Типичные применения

• Кровельные и стеновые системы для терминалов аэропортов и вокзалов высокоскоростных железных дорог.
• Большепролетные кровли для стадионов, выставочных центров и театров.
• Здания в морской или промышленной среде, где стойкость к коррозии имеет решающее значение.
• Устройство кровли и реконструкция существующих зданий.

Замечания по установке и обращению

• Храните панели под навесом и держите их сухими. Если требуется хранение на открытом воздухе, поднимите штабель и накройте его воздухопроницаемым покрытием.
• Для подъема используйте мягкие стропы и траверсы, чтобы не повредить и не поцарапать поверхность.
• Разрежьте панели с помощью инструментов, подходящих для алюминия. Перед установкой очистите края среза и удалите стружку.
• Соблюдайте расстояние между Т-образными зажимами, указанное на чертежах проекта. Зажимы должны быть прикреплены к прогонам с помощью указанных крепежных элементов.
• Сшивайте панели только после проверки выравнивания и зацепления зажимов. Используйте подходящую закаточную машину для профиля панели.
• Избегайте контакта с голой сталью или медью в присутствии влаги, чтобы предотвратить гальваническую коррозию.

Контроль качества и документация

Сертификаты на материал должны подтверждать марку сплава, механические свойства и тип покрытия. Проверка размеров во время производства: ширина панели, высота и длина ребер. Для крупных проектов образцы можно проверить на толщину покрытия и адгезию. Приемщик на месте должен проверить количество панелей, профиль и состояние поверхности перед установкой.

Рекомендации по выбору

• Прежде чем выбирать профиль панели и тип шва, убедитесь в уклоне крыши и конструкции водоотвода.
• Оцените категорию коррозии объекта, чтобы решить, требуется ли стандартное покрытие из ПВДФ или более строгая спецификация.
• В случае крыш изогнутой или сложной формы заранее обратитесь к поставщику панелей, чтобы проверить формуемость и последовательность установки.
• Проверьте конструкцию ветрозащиты и убедитесь, что расстояние между Т-образными зажимами и креплениями соответствуют расчетным нагрузкам.
• Просмотрите план доступа для обслуживания. Хотя система стоячего фальца не требует особого ухода, все же рекомендуется периодически проверять отливы и проходки.

Часто задаваемые вопросы

В чем основное отличие АА3004 от других алюминиевых сплавов, используемых для кровли?

AA3004 содержит больше марганца и магния, чем обычные коммерческие сплавы, такие как 3003. Это обеспечивает лучшую прочность и коррозионную стойкость, сохраняя при этом достаточную формуемость для профилей со стоячим фальцем. Благодаря этому балансу он широко используется для кровли.

Можно ли использовать панели Al-Mg-Mn для стен и крыш?

Да, тот же материал и систему стоячих фальцев можно использовать для облицовки стен. Размеры профиля могут отличаться, а требования к ветровой нагрузке стен необходимо уточнять отдельно.

Как производятся изогнутые панели?

Изогнутые панели формируются методом профилирования или прессования до необходимого радиуса. Конические панели изготавливаются путем разрезания листа на переменную ширину перед формовкой. Пределы формования зависят от профиля панели и качества материала, поэтому поставщик должен подтвердить осуществимость на ранней стадии проектирования.

Всегда ли требуется пароизоляция под крышей Al-Mg-Mn?

В конструкцию крыши обычно включается пароизоляционный слой, чтобы предотвратить попадание влажного воздуха на изоляцию и образование конденсата. Конкретные слои зависят от использования здания и климата. Проектировщик кровельной системы должен указать подходящую конструкцию.
