СЭНБО Строительные материалыпоставляет арочные кровельные панели Alu-Mg-Mn в рамках своего ассортимента металлических кровельных систем. Эти панели изготовлены из алюминиево-магниево-марганцевого сплава серии AA3004 и имеют изогнутые нестандартные профили, отвечающие архитектурным требованиям для крыш сложной геометрии.

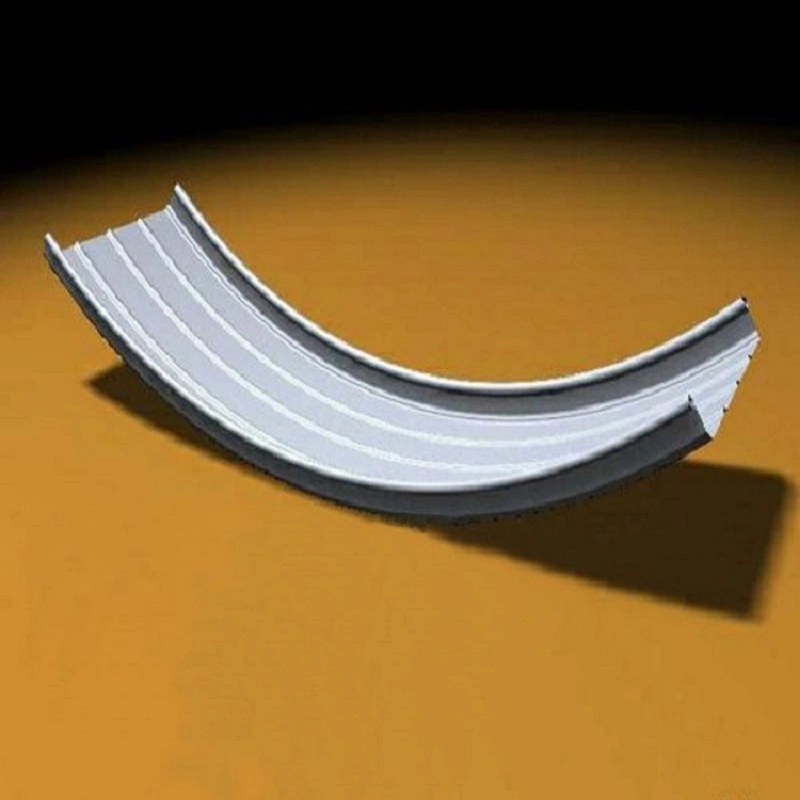

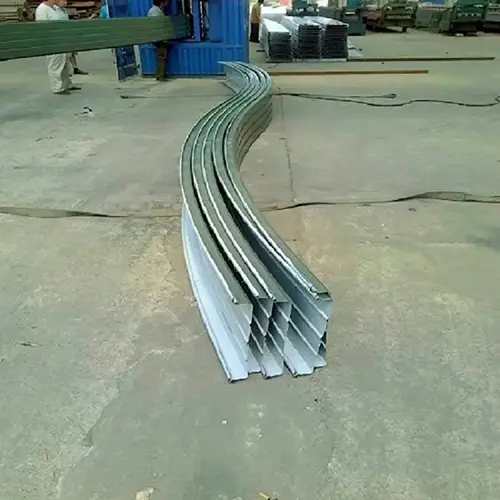

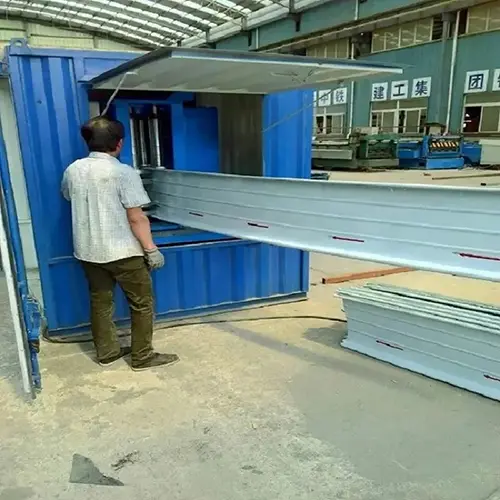

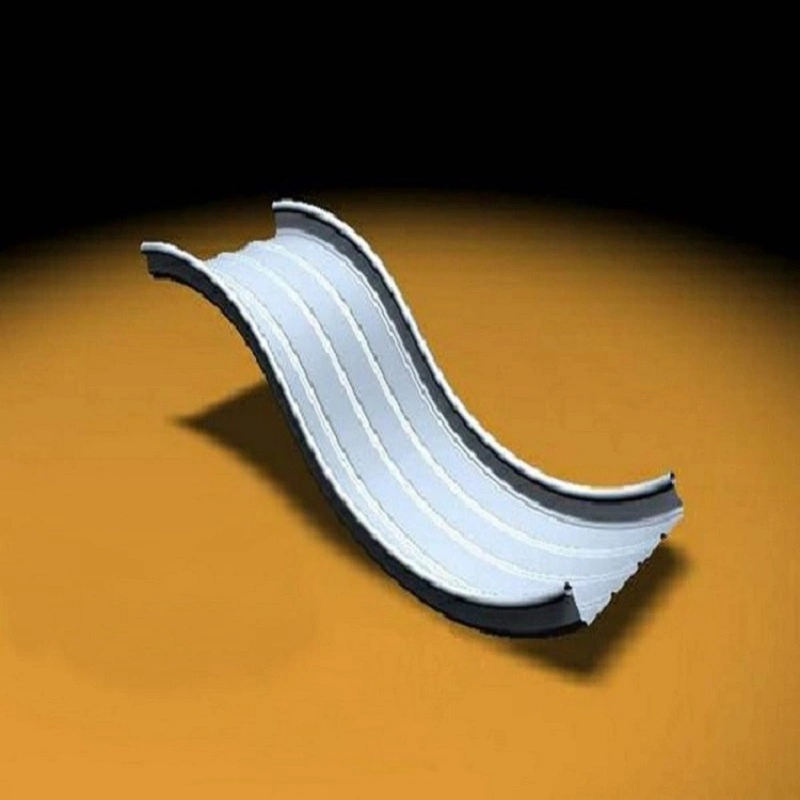

Арочная кровельная панель Al-Mg-Mn представляет собой специализированную профилированную панель, производимую с использованием высокоскоростного прецизионного оборудования для профилирования. В состав подложки входят 1,0–1,5 % марганца и 0,8–1,3 % магния, остальное – алюминий. Являясь производной от стандартных панелей Al-Mg-Mn со стоячим фальцем, арочная панель подвергается специальному процессу формования, позволяющему превратить плоские листы в изогнутые формы. Это поддерживает современные архитектурные конструкции, такие как арочные, изогнутые и сферические формы крыш.

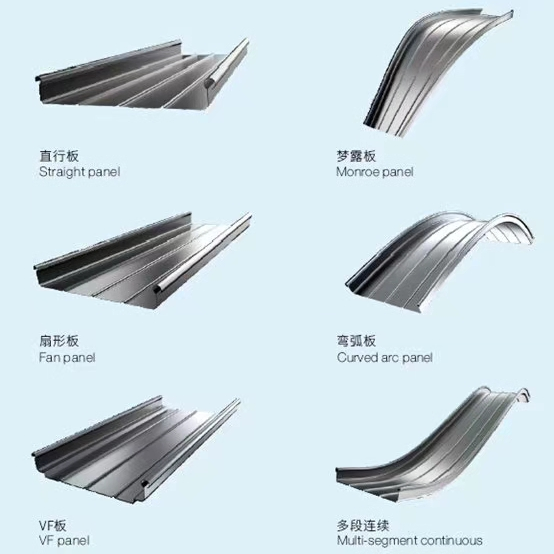

Доступные профили включают такие модели, как YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 и YX28-205-820. Веерообразные и конические панели также могут быть изготовлены по индивидуальному заказу в соответствии с конкретными требованиями проекта.
Эти панели широко используются в нестандартных кровельных системах крупных общественных зданий, включая терминалы аэропортов, стадионы, конференц- и выставочные центры. Поверхность продукта обработана методом предварительного нанесения покрытия и доступна с фторуглеродным покрытием ПВДФ, сочетающим архитектурную эстетику с долговечностью.

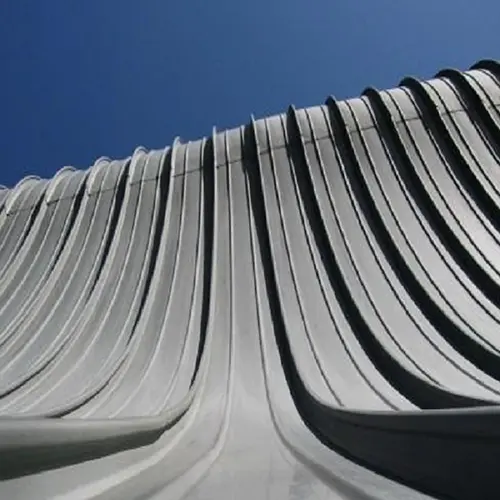

Алюминий-магний-марганцевый сплав обеспечивает баланс прочности и гибкости, что делает его подходящим для формирования крыш сложной формы, таких как трехмерные изогнутые, сферические и веерообразные поверхности. Благодаря специализированным технологиям производства изогнутых и веерообразных панелей эти арочные панели могут соответствовать разнообразным дизайнерским требованиям, сохраняя при этом водонепроницаемые характеристики.
Продукт применим к различным архитектурным формам, включая крыши с положительной или отрицательной кривизной, арочные крыши, одно- и двухскатные крыши, соединенные между собой кровельные конструкции, скатные крыши и изогнутые крыши.
В проекте навеса между складами на зерновом складе Чжанчжоу в провинции Фуцзянь использовалась арочная гофрированная система крыши с алюминиево-магниево-марганцевым покрытием. Конструкция имеет длину 18 метров и длину 108 метров, а ее общая площадь составляет почти 2000 квадратных метров.
Крыша выполнена из алюминиево-магниево-марганцевых гофрированных панелей модели YT6118 толщиной 1,2 мм. Высота арки – 4,085 метра, коэффициент подъема к пролету – 0,23. Монтаж был выполнен в течение шести дней. Панели были изготовлены путем соединения трех меньших блоков в единый базовый блок, который затем был поднят и прикреплен к закладным стальным компонентам. Соединение агрегатов осуществлялось методом водонепроницаемого шва.
Алюминий имеет плотность примерно 2,73 г/см³, что составляет примерно одну треть плотности стали. Алюминий-магниево-марганцевые панели имеют предел текучести не менее 190 МПа, предел прочности 240–285 МПа и удлинение не менее 3%. Сохраняя структурную целостность, эти арочные панели уменьшают собственную нагрузку кровельной системы.
В проекте зернового склада Чжанчжоу проект учитывал равномерно распределенную временную нагрузку 0,3 кН/м² и расчетное давление ветра 0,40 кН/м² с учетом 10-летнего периода повторяемости.
Подложка из сплава алюминия, магния и марганца обладает устойчивыми к ржавчине свойствами. Естественно сформированный поверхностный оксидный слой предотвращает окисление и коррозию, обеспечивая при этом устойчивость к кислотам и щелочам. Панели с покрытием могут образовывать самовосстанавливающуюся защитную пленку в суровых условиях, что делает их пригодными для влажного климата. Срок службы конструкции – более 50 лет, гарантия на покрытие – 15–20 лет.
Следующие параметры основаны на стандартном производстве и соответствующих стандартах. Возможна настройка в соответствии с конкретными требованиями проекта.
| Индикатор эффективности | Параметр/Спецификация | Примечания / Стандартная основа |
|---|---|---|
| Субстрат | АА3004 (АлМг1Мн1) | Mn 1,0–1,5 %, Mg 0,8–1,3 %, остальное Алюминий. |
| Общая толщина | 0,7 мм – 1,2 мм | |
| Общие профили | YX65-300/330/400/430/500, YX28-205-820 | Веерообразные, конические и изогнутые панели, настраиваемые по индивидуальному заказу. |
| Плотность | 2,73 г/см³ | Прибл. 1/3 стали |
| Предел прочности | 240 – 285 МПа | AA3004 H36/H46 темперамент |
| Предел текучести | ≥190 МПа | |
| Удлинение | ≥3% | |
| Расчетный срок службы | >50 лет | |
| Справочный стандарт материала | Серия GB/T 3880 для листов из алюминиевых сплавов | Проверьте с помощью конкретного сертификата продукта |
1. Гибкая форма для сложных конструкций.Панелям можно придать неправильную форму, например, веерообразные, конические, выпуклые и вогнутые изогнутые, а также сферические панели. Это соответствует индивидуальным требованиям современной архитектуры к изогнутым поверхностям и арочным крышам.
2. Легкий вес и высокая прочность на разрыв.Имея плотность около трети стали и предел прочности более 240 МПа, панели отвечают требованиям для большепролетных кровель, в том числе пролетов более 18 метров.
3. Коррозионная стойкость и длительный срок службы.Сплав естественным образом образует защитный оксидный слой. Система рассчитана на срок службы более 50 лет, гарантия на покрытие 15–20 лет.

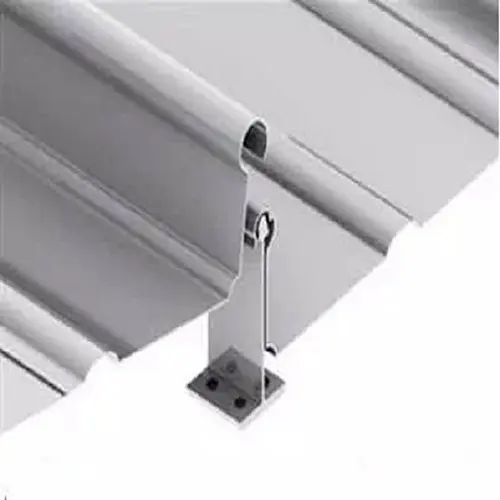

4. Надежная гидроизоляция за счет модульной блокировки.Модульный процесс соединения швов обеспечивает плотные соединения панелей, а также надежный дренаж и гидроизоляцию.
5. Материал, пригодный для вторичной переработки.Материал из алюминиевого сплава полностью пригоден для вторичной переработки, что способствует достижению целей зеленого строительства.
Для изогнутых или сферических крыш:Работайте с производителем на раннем этапе проектирования, чтобы подтвердить достижимый радиус кривизны для выбранного профиля и толщины. Веерообразные и конические панели требуют точных рабочих чертежей.
Для приложений с большим пролетом:Проверьте способность пролета панели соответствовать требуемым нагрузкам. В проекте зернового склада Чжанчжоу использовались панели толщиной 1,2 мм на пролете 18 метров, но каждый проект должен рассчитываться с учетом местных ветровых и снеговых нагрузок.
Для прибрежной среды или среды с высокой влажностью:Выберите фторуглеродное покрытие PVDF для повышения устойчивости к атмосферным воздействиям. Убедитесь, что тип подложки и система покрытия совместимы с ожидаемыми условиями воздействия.
Во время установки:Панели обычно собираются в блоки на заводе и поднимаются на место. Используйте указанный метод сшивания, чтобы обеспечить водонепроницаемость соединений. Следуйте инструкциям производителя по обращению, подъему и креплению, чтобы избежать повреждения поверхности.
1.Кровельные системы изогнутой, сферической и неправильной формы для крупных общественных зданий, таких как стадионы и выставочные центры.
2.Кровельные и фасадные системы сложной формы для терминалов аэропортов и вокзалов высокоскоростных железных дорог.
3.Длиннопролетные арочные конструкции крыш, например, складские помещения и сельскохозяйственные теплицы.
4.Кровельные системы для знаковых зданий с уникальными архитектурными требованиями.
Стандартные панели со стоячим фальцем обычно имеют прямую форму и устанавливаются на плоских или пологих крышах. Арочные панели подвергаются дополнительной формовке для создания изогнутых профилей, повторяющих выпуклую, вогнутую или сферическую геометрию крыши. В обеих системах используется одинаковая технология переплетенных швов, но арочные панели специально разработаны для нестандартных форм крыш.
Минимальный радиус кривизны зависит от профиля панели, толщины материала и состояния сплава. Это должно быть подтверждено производителем на этапе проектирования. Заблаговременное предоставление чертежей геометрии крыши может помочь определить, сможет ли выбранная панель достичь требуемой кривизны без ущерба для конструктивных характеристик.
Да. Сплав алюминия, магния и марганца обладает естественной коррозионной стойкостью, а фторуглеродное покрытие ПВДФ дополнительно повышает устойчивость к атмосферным воздействиям. Это делает панели пригодными для использования в прибрежных районах и в условиях повышенной влажности. Проектный срок службы составляет более 50 лет в нормальных условиях.

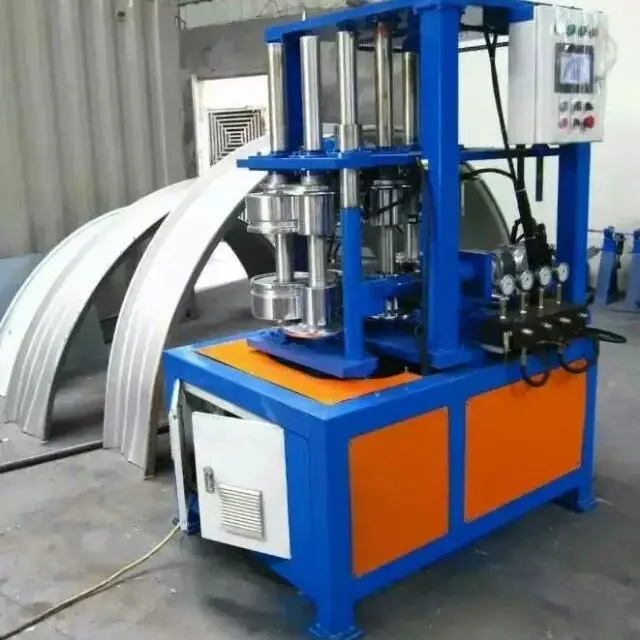

Веерные и конические панели производятся с использованием специализированного формовочного оборудования и нестандартной оснастки. Обычно они изготавливаются на основе рабочих чертежей, основанных на геометрии крыши. Каждая панель имеет индивидуальную форму, соответствующую ее определенному положению на изогнутой поверхности, что обеспечивает правильную посадку и водонепроницаемость швов.
Пожалуйста, предоставьте чертежи геометрии крыши (включая радиус кривизны), профиль панели, толщину, тип покрытия, количество и местоположение проекта. Если требуются веерообразные или конические панели, приложите подробные чертежи компоновки. Это помогает нашей команде подготовить точное предложение и план производства.
Компания Tianjin SENBO Building Materials Technology Co., Ltd. является производителем арочных кровельных панелей Al-Mg-Mn, кровельных панелей со стоячим фальцем, стальных водосточных труб с цветным покрытием и других металлических ограждающих изделий. Наша производственная база расположена в зоне экономического развития Цзинхай, Тяньцзинь, Китай, и оснащена автоматизированными производственными линиями и четырехступенчатым процессом контроля качества. Для получения дополнительной информации о нашем заводе, сертификатах, возможностях тестирования и ссылках на проекты, пожалуйста, посетите нашО насстраница илисвяжитесь с нашей командой инженеров.
