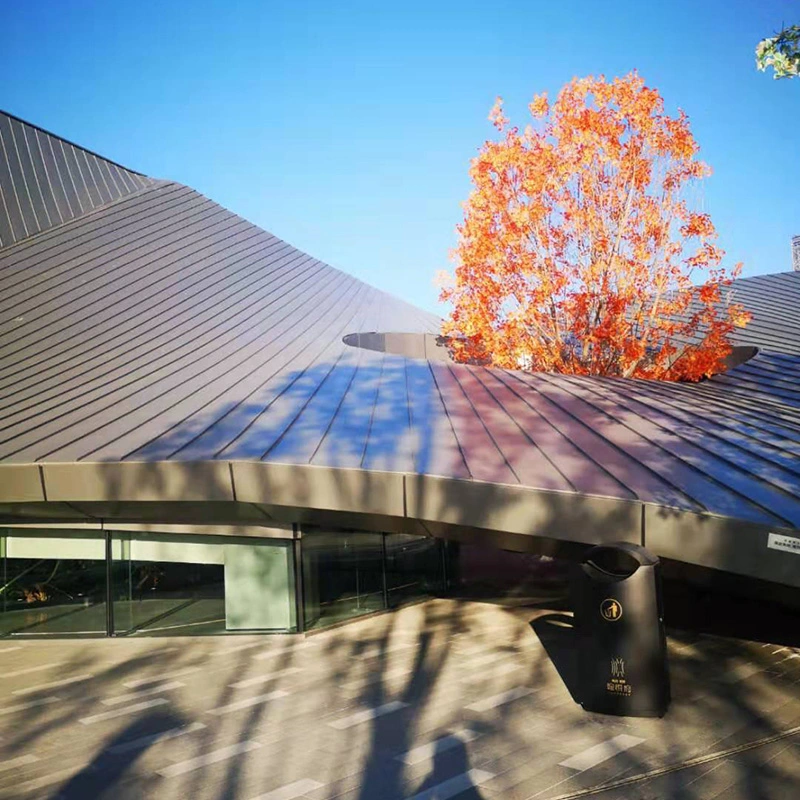

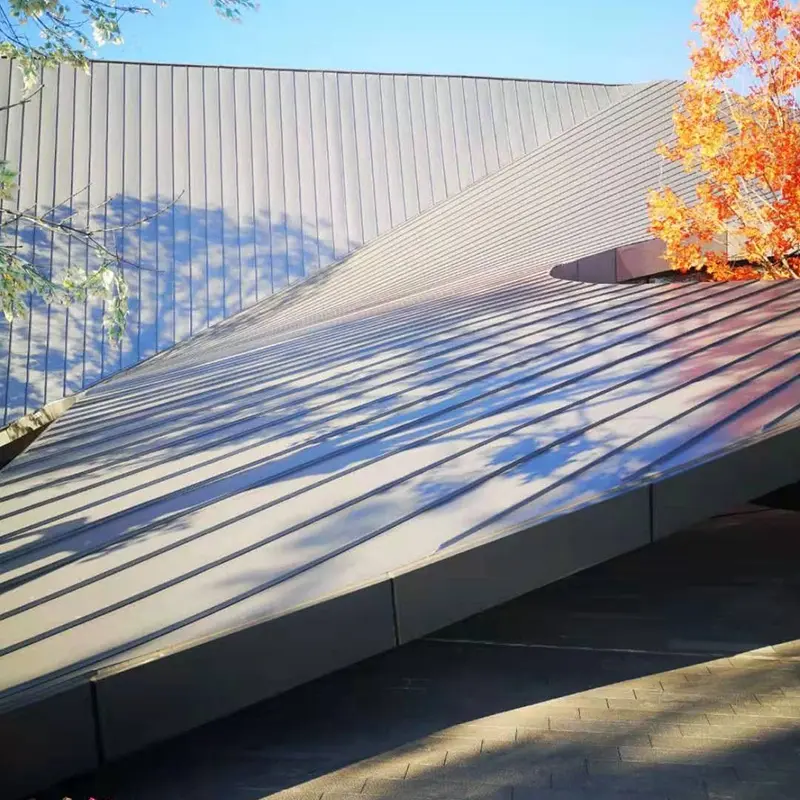

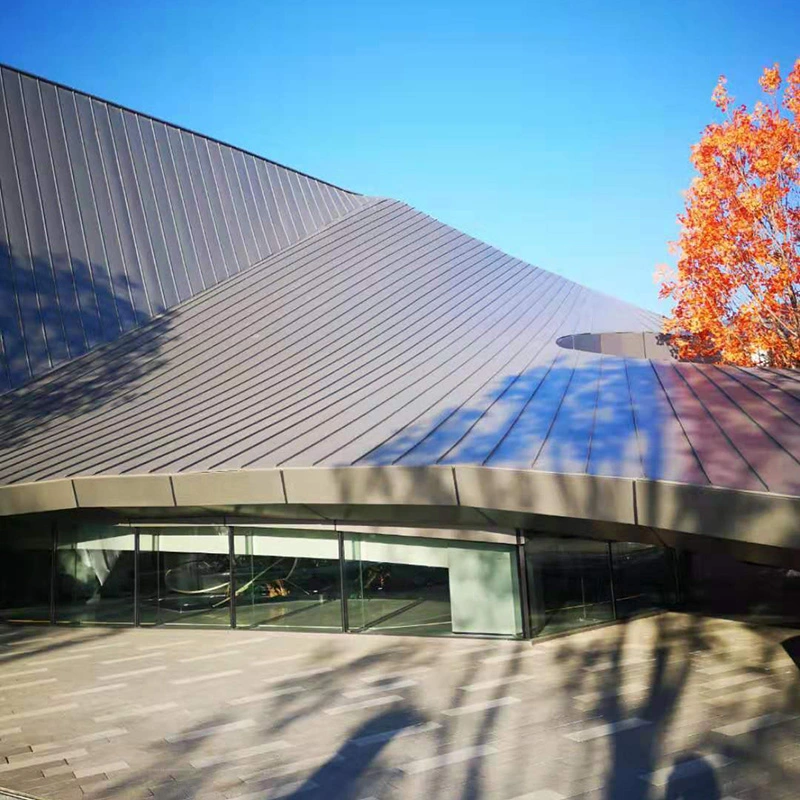

Лист из сплава Alu-Mg-Mn

Листы из сплава Alu-Mg-Mn формуются из алюминиевой полосы AA3004 для использования в кровельных и стеновых системах со стоячим фальцем. Сплав содержит марганец и магний для повышения прочности и коррозионной стойкости, что делает его подходящим для больших общественных зданий, где требуются длинные пролеты и низкие эксплуатационные расходы. Перед формованием SENBO выполняет входящую проверку материала по марке сплава, свойствам растяжения и толщине покрытия. Производственная группа также регулярно проверяет геометрию ребер и ширину панели, чтобы профили оставались в пределах заданного допуска.

Состав сплава и покрытие

AA3004 содержит примерно от 1,0% до 1,5% марганца, от 0,8% до 1,3% магния и небольшое количество кремния, меди и цинка. Эта формула сочетает в себе формуемость и структурную прочность. Поверхность листа из сплава Alu-Mg-Mn перед формовкой покрывается фторуглеродной системой PVDF с минимальным содержанием смолы 70%. Процесс нанесения покрытия осуществляется на непрерывной линии и включает в себя очистку, хроматирование, грунтовку и финишное покрытие. Готовое покрытие обеспечивает равномерный цвет и длительную устойчивость к атмосферным воздействиям.

Технические данные

Доказательства эффективности на основе завершенных проектов

Снижение веса и структурные преимущества

Плотность алюминия составляет 2,73 г/см³, а стали – 7,85 г/см³. При той же площади панели алюминиевая крыша весит примерно треть веса стальной крыши. Такое снижение веса снижает нагрузку на прогоны, колонны и фундаменты. Предел прочности на разрыв AA3004 в состоянии H36 достигает 240–285 МПа, что достаточно для профилей со стоячим фальцем и длинных панелей, которые должны противостоять ветровому подъему и тепловым перемещениям. В нескольких проектах аэропортов и стадионов этот материал использовался специально для уменьшения тоннажа металлоконструкций.

Долгосрочное коррозионное поведение

Алюминий образует тонкий и плотный оксидный слой при воздействии воздуха. Этот слой предотвращает дальнейшее окисление основного металла. Независимые измерения указывают на ежегодную потерю толщины примерно на 0,5 микрометра при нормальных атмосферных условиях. Панель толщиной 0,7 мм все равно сохранит около 0,65 мм после 100 лет воздействия. Покрытие ПВДФ обеспечивает дополнительный барьер против промышленных загрязнителей и солевых брызг. Эти два механизма обеспечивают заданный расчетный срок службы более 50 лет.

Тепловое движение и конструкция стоячего шва

Металлические крыши расширяются и сжимаются при изменении температуры. В системе стоячего фальца используются скользящие Т-образные зажимы, которые позволяют каждой панели перемещаться по наклону, оставаясь при этом прикрепленными к прогонам. Это предотвращает коробление или усталость крепежа. Отдельные панели могут изготавливаться длиной до 120 метров без торцевых нахлестов, что устраняет потенциальные точки протечек и повышает водонепроницаемость. В аэропорту Сямынь Сянъань отдельные панели достигали высоты 101 метр. Высотные профилегибочные машины производили панели на месте на высоте 48 метров над землей, что повышало эффективность монтажа более чем на 35%.

Проверка подъема ветра

Система крыши в аэропорту Сямэнь Сянъань прошла лабораторные испытания на устойчивость к ветровым нагрузкам. Программа испытаний имитировала суровые условия тайфуна с использованием статического и динамического давления. Четыре раунда проверки подтвердили, что система может противостоять силе ветра, эквивалентной супертайфуну категории 17. Испытания охватывали металлические панели крыши, прогоны, желоба и крепления, а не только панели сами по себе.

Защита от пожара и молнии

Система соответствует классу пожарной опасности А1. Металлическая поверхность выдерживает искры и пламя, не способствуя распространению огня. Для молниезащиты в качестве молниеотводов могут использоваться панели толщиной 0,7 мм и более согласно GB 50057. Это устраняет необходимость в отдельных молниеотводах, для которых потребуются проходы через крышу. Сам профиль стоячего фальца при правильном соединении обеспечивает непрерывный проводящий путь.

Характеристики продукта

• Низкий вес конструкции:Панели плотностью 2,73 г/см³ снижают собственную нагрузку на прогоны, колонны и фундаменты по сравнению со стальной облицовкой того же покрытия.
• Ожидание долгой службы:Слой натурального оксида алюминия и покрытие из ПВДФ вместе обеспечивают расчетный срок службы более 50 лет, при этом гарантия на покрытие обычно составляет от 15 до 20 лет.
• Целостность шва без герметика:Стоячий фальцевый шов механически застопорен, поэтому гидроизоляция не зависит от герметика, который может состариться, растрескаться или потребовать замены.
• Тепловое движение:Скользящие Т-образные зажимы позволяют панелям расширяться и сжиматься вдоль ската крыши, предотвращая накопление напряжений при длинных пролетах.
• Широкие возможности формования:Из сплава можно формовать прямые, изогнутые, конические и веерообразные панели, что делает его подходящим для куполов, сводов и поверхностей произвольной формы.
• Совместимость с огнем и молнией:Материал негорючий, а панели толщиной 0,7 мм и более могут выступать в качестве молниеотводов, избегая дополнительных проходов через крышу.

Типичные применения

• Облицовка крыш и стен терминалов аэропортов и станций высокоскоростных железных дорог, где приоритетными являются длинные пролеты и низкие эксплуатационные расходы.
• Большие общественные здания, включая стадионы, выставочные центры и театры, имеют легкую и прочную кровлю.
• Здания в прибрежных или промышленных зонах, где устойчивость к коррозии является ключевым требованием.
• Проекты реконструкции и перекрытия кровли, где существующая конструкция не может выдерживать тяжелые стальные панели.
• Сложные формы крыш, требующие изогнутых или конических панелей, например купола, своды и поверхности произвольной формы.

Рекомендации по проектированию и установке

• Выбирайте профиль и толщину панели в зависимости от пролета, ветровой нагрузки и уклона крыши. Минимальный уклон 5% является обычным для систем со стоячим фальцем, но более низкие уклоны могут быть приемлемыми при дополнительном уплотнении.
• Укажите расстояние между Т-образными зажимами в соответствии с расчетной ветровой нагрузкой. Необходимо меньшее расстояние возле краев и углов крыши.
• Перед изготовлением уточните у производителя минимальный радиус изгиба изогнутых панелей.
• Используйте крепления и зажимы из совместимых материалов во избежание гальванической коррозии. Предпочтительны зажимы из нержавеющей стали или алюминия.
• Храните панели под навесом и держите их сухими. Если необходимо хранение на открытом воздухе, поднимите стопку и накройте ее воздухопроницаемым покрытием, чтобы предотвратить образование конденсата.
• Во время установки перед сваркой проверьте выравнивание панели и зацепление зажимов. Используйте правильные настройки швейной машины для конкретного профиля.

Распространенные вопросы от проектных команд

Чем AA3004 отличается от AA3003 для кровли?

AA3004 имеет более высокое содержание марганца и магния, чем AA3003, что придает ему лучшую прочность и устойчивость к коррозии. Для кровель со стоячим фальцем часто отдается предпочтение AA3004, поскольку он может выдерживать более высокие ветровые нагрузки и более длинные пролеты без увеличения толщины.

Можно ли использовать панели Al-Mg-Mn для стен и крыш?

Да, тот же материал и профиль со стоячим фальцем можно использовать для обшивки стен. Размеры профиля и конструкция зажима могут отличаться, а требования к ветровой нагрузке для стен необходимо уточнять отдельно.

Каков минимальный уклон крыши для кровли со стоячим фальцем Al-Mg-Mn?

Уклон 5% характерен для стандартных деталей. Уклоны ниже примерно до 1,5 градусов могут быть возможны при использовании сплошных панелей и тщательной герметизации, но инженер проекта должен проверить проект на предмет конкретного климата и интенсивности осадков.

Всегда ли требуется пароизоляция под металлической панелью?

Слой пароизоляции обычно включается на теплую сторону изоляции, чтобы предотвратить образование конденсата внутри конструкции крыши. Точные слои зависят от использования здания и климата. Проектировщик кровельной системы должен указать всю сборку.

Контроль качества и документация

Сертификаты на материал должны подтверждать марку сплава, состояние, механические свойства и тип покрытия. Проверка размеров во время производства: ширина панели, высота и длина ребер. Для крупных проектов образцы можно проверить на толщину покрытия и адгезию. Приемщик на месте должен проверить количество панелей, профиль и состояние поверхности перед началом установки.

Факторы выбора

• Оцените категорию коррозии объекта, чтобы решить, достаточно ли стандартного покрытия из ПВДФ или необходима дополнительная защита.
• В случае изогнутых или сложных форм крыш заранее обратитесь к поставщику панелей, чтобы проверить формуемость и последовательность установки.
• Проверьте расчетную ветровую нагрузку и убедитесь, что расстояние между зажимами и выбор крепежа соответствуют расчетным нагрузкам.
• Просмотрите план доступа для обслуживания. Хотя поверхность с покрытием не требует особого ухода, отливы и отверстия все равно нуждаются в периодическом осмотре.
• Учитывайте диапазон температурных перемещений крыши и убедитесь, что система стоячего фальца способна выдержать ожидаемое расширение и сжатие.
