Кровельные панели Alu-Mg-Mn

Кровельные панели Alu-Mg-Mn изготавливаются методом прокатки из полосы алюминиевого сплава AA3004 для кровельных и стеновых систем со стоячим фальцем. Сплав содержит марганец и магний, которые вместе повышают прочность и устойчивость к коррозии, сохраняя при этом материал достаточно легким для крыш с большими пролетами. SENBO проверяет марку входящего сплава, состояние и толщину покрытия перед формовкой проката, а производственная линия регулярно контролирует высоту ребра и ширину панели. Это помогает сохранить готовый профиль в пределах заданного допуска.

Покрытие поверхности и конструкция соединений

Поверхность кровельной панели Alu-Mg-Mn перед формованием покрывается фторуглеродной системой ПВДФ, содержащей не менее 70 % фторуглеродной смолы. Покрытие наносится на непрерывной линии после очистки и хроматирования, что улучшает адгезию и однородность цвета. В кровельной системе используется стоячий фальцевый профиль с Т-образными зажимами. Зажимы удерживают панели на прогонах, позволяя при этом перемещаться по скату крыши, поэтому тепловое расширение и сжатие не создают нагрузки на швы. Механически запертое соединение образует водонепроницаемую преграду без использования герметика.

Таблица технических характеристик

Измеренная производительность и инженерные доказательства

Вес панели и конструктивная эффективность

Плотность алюминия составляет 2,73 г/см³ по сравнению с 7,85 г/см³ стали. Таким образом, крыша, изготовленная из панелей AA3004, весит примерно треть веса эквивалентной стальной крыши. Это снижение собственной нагрузки может достигать 30% для всей конструкции крыши, что позволяет использовать прогоны, колонны и фундаменты меньшего размера. Прочность на разрыв от 240 до 285 МПа достаточна для профилей со стоячим фальцем и панелей, которые должны противостоять ветровому подъему на больших пролетах.

Коррозионное поведение и срок службы

На воздухе алюминий образует плотную оксидную пленку, защищающую основной металл от дальнейшего окисления. Испытания показывают, что ежегодные потери от коррозии составляют около 0,5 микрометра при нормальных атмосферных условиях. Панель толщиной 0,7 мм через 100 лет будет иметь толщину около 0,65 мм. Покрытие ПВДФ создает еще один защитный слой от промышленных загрязнений и солевых брызг. Эти факторы обеспечивают расчетный срок службы основного металла более 50 лет.

Термическое движение и целостность шва

В системе стоячего фальца используются скользящие Т-образные зажимы, которые позволяют каждой панели перемещаться по скату крыши, оставаясь при этом соединенными с прогонами. Это предотвращает накопление напряжений в фиксированных точках и позволяет избежать деформации панели. Отдельные панели могут быть изготовлены длиной до 120 метров без торцевых нахлестов, что устраняет потенциальные пути утечки и улучшает общую водонепроницаемость. Допуск монтажа контролируется в пределах 3 мм, а сборная система сокращает время строительства более чем на 30% по сравнению с традиционными методами.

Поведение при пожаре и молнии

Кровельная система соответствует классу огнестойкости А1. Алюминий плавится при температуре 660°C, и при пожаре крыша имеет тенденцию прогорать локально, а не распространять пламя по поверхности. Это помогает при тушении пожара, позволяя теплу и дыму уйти. Для молниезащиты панели толщиной не менее 0,7 мм могут выступать в качестве молниеприемников согласно GB 50057, что устраняет необходимость в отдельных молниеотводах и дополнительных проходах через крышу.

Характеристики продукта

• Меньший вес крыши:Панель весит примерно одну треть веса стали, что снижает требования к конструкции и фундаменту.
• Долговечность:Слой натурального оксида и фторуглеродное покрытие вместе обеспечивают более 50 лет службы в нормальных условиях.
• Водонепроницаемость без герметика:Механически запертый стоячий шов не требует использования герметика, который может стареть или трескаться.
• Тепловой контроль движения:Скользящие Т-образные зажимы позволяют крыше расширяться и сжиматься, не нагружая швы или панели.

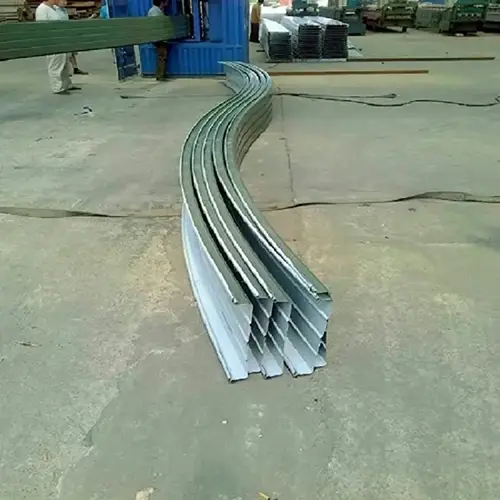

• Гибкость формы:Панелям можно придать прямые, изогнутые, конические и веерообразные профили для крыш сложной геометрии.
• Пригодность к вторичной переработке:По окончании срока службы алюминий подлежит полной вторичной переработке.

Где используется продукт

• Облицовка крыш и стен терминалов аэропортов и вокзалов высокоскоростных железных дорог.
• Общественные здания с большими пролетами, такие как стадионы, выставочные центры и театры.
• Здания в морской или промышленной среде, где важна устойчивость к коррозии.
• Проекты реконструкции и замены кровли, где существующая конструкция не может выдерживать тяжелые стальные панели.
• Жилые помещения, где предпочтительна легкая и долговечная металлическая крыша.

Руководство по установке и эксплуатации

• Храните панели под навесом и держите их сухими. Если необходимо хранение на открытом воздухе, поднимите штабель и накройте его воздухопроницаемым покрытием.
• Поднимайте панели с помощью мягких строп и распорок, чтобы предотвратить вмятины и царапины.
• Разрежьте панели с помощью инструментов, подходящих для алюминия. Перед установкой удалите стружку и очистите края среза.
• Закрепите Т-образные зажимы на расстоянии, указанном на утвержденном чертеже. Используйте крепеж, совместимый с алюминием, чтобы избежать гальванической коррозии.
• Перед стыковкой проверьте выравнивание панели и зацепление зажимов. Используйте правильные настройки закаточной машины для профиля панели.
• Для изогнутых крыш перед изготовлением подтвердите минимальный радиус изгиба у производителя.

Вопросы, часто задаваемые подрядчиками

Чем АА3004 отличается от АА3003 для кровли?

AA3004 содержит больше марганца и магния, что обеспечивает более высокую прочность и лучшую коррозионную стойкость. Его часто выбирают для крыш со стоячим фальцем, которые должны выдерживать более высокие ветровые нагрузки или длинные пролеты без увеличения толщины панели.

Можно ли устанавливать панели Al-Mg-Mn на изогнутых крышах?

Да, сплав можно формовать в рулонах или прессовать в изогнутые формы. Минимальный радиус зависит от профиля панели, состояния материала и толщины покрытия. Поставщик должен подтвердить осуществимость до изготовления панелей.

Каков минимальный уклон крыши для кровли со стоячим фальцем Al-Mg-Mn?

Для большинства деталей стандартен наклон в 5%. Более низкие откосы могут быть возможны с использованием сплошных панелей и тщательной герметизации, но инженер проекта должен проверить проект с учетом местной интенсивности осадков и ветровых условий.

Всегда ли нужна пароизоляция под металлической крышей?

Слой пароизоляции обычно включается на теплую сторону изоляции, чтобы предотвратить конденсацию внутри конструкции крыши. Точные слои зависят от использования здания и климата. Проектировщик кровельной системы должен указать всю сборку.

Контроль качества и документация

Сертификаты на материал должны подтверждать марку сплава, состояние, механические свойства и тип покрытия. Производственные проверки охватывают ширину панели, высоту и длину ребер. Для крупных проектов образцы можно проверить на толщину покрытия и адгезию. Приемщик на месте должен проверить количество панелей, профиль и состояние поверхности перед началом установки.

Факторы выбора

• Прежде чем выбирать характеристики покрытия, оцените категорию атмосферной коррозии на объекте.
• В случае изогнутых или сложных форм крыш заранее обратитесь к поставщику панелей, чтобы проверить формуемость и последовательность установки.
• Подтвердите расчетную ветровую нагрузку и убедитесь, что расстояние между Т-образными зажимами и выбор крепежа соответствуют расчетным нагрузкам.
• Просмотрите план доступа для обслуживания. Хотя поверхность с покрытием не требует особого ухода, отливы и отверстия все равно нуждаются в периодическом осмотре.
• Учитывайте диапазон температурных перемещений крыши и убедитесь, что система стоячего фальца выдержит ожидаемое расширение и сжатие.
