Бумажные сотовые панели для чистых помещений

Бумажные сотовые панели для чистых помещений представляют собой легкие композитные панели, предназначенные для помещений с контролируемой средой.СЭНБО Строительные материалыпоставляет эти панели для проектов чистых помещений, в которых приоритетом является снижение структурной нагрузки и экологические характеристики.

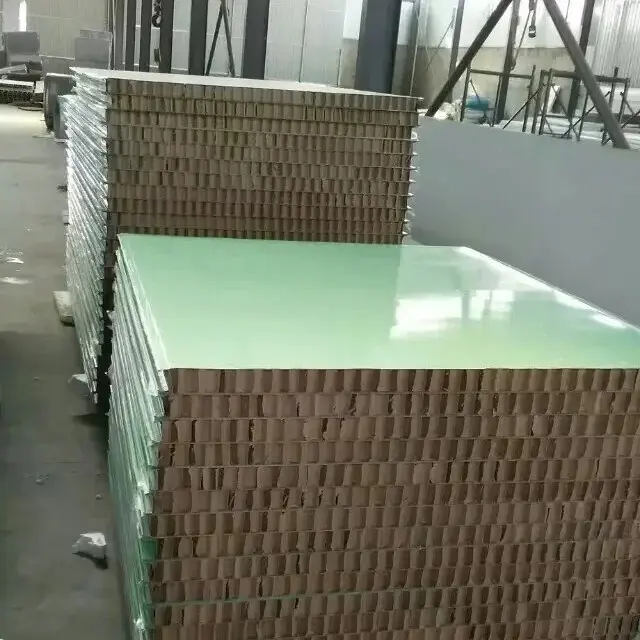

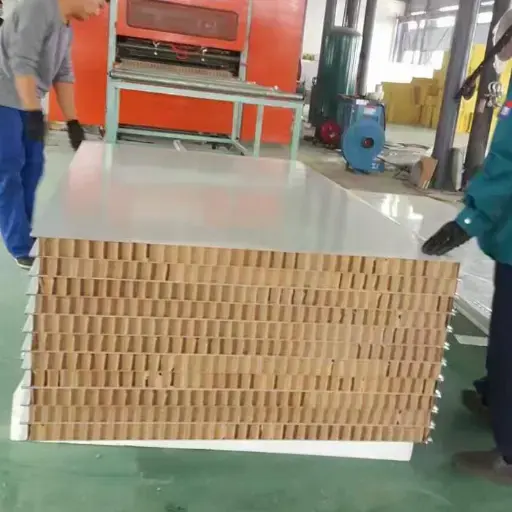

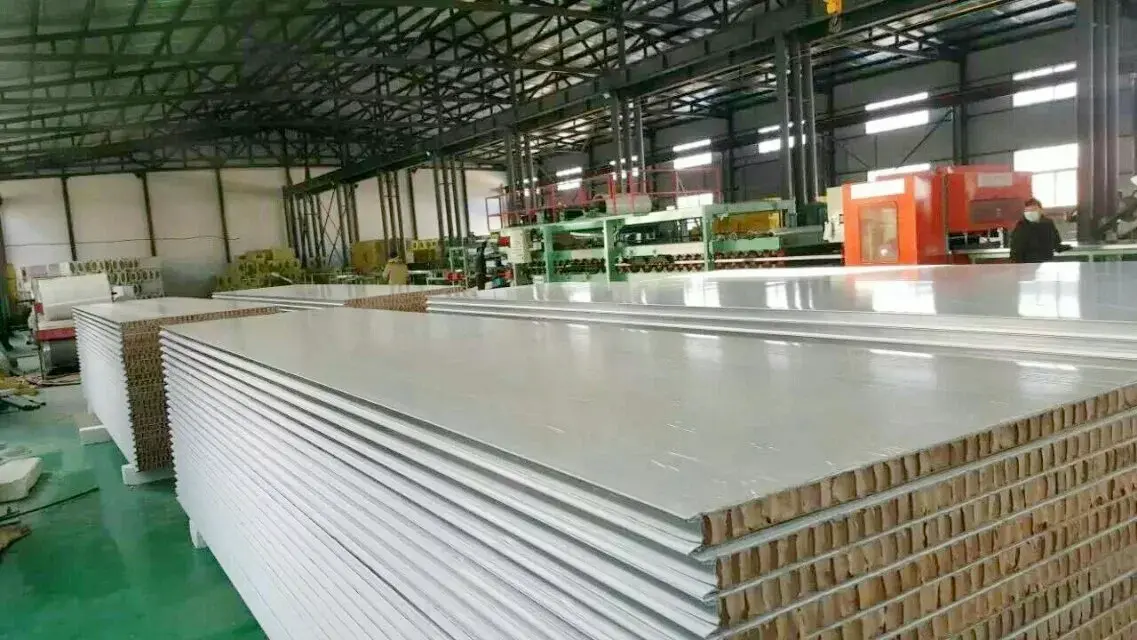

В панели используется композитная сэндвич-структура. Облицовки изготавливаются из стали с цветным покрытием, оцинкованной стали или нержавеющей стали толщиной 0,3–1,0 мм по индивидуальному заказу в соответствии с требованиями проекта. Сердцевина представляет собой сотовую структуру из огнестойкой бумаги, а края герметизируются холоднотянутыми профилями перед приклеиванием сборки к окончательной панели.

Сотовый сердечник изготовлен из натуральной древесной массы, обработанной в гофрированную форму и склеенной водостойким клеем для образования шестиугольной структуры. Такая конструкция обеспечивает структурную поддержку, сохраняя при этом легкий вес панели. Плотность сердцевины колеблется от 20 до 42 кг/м³, а прочность на сжатие — от 1,5 до 5,0 МПа.

Доступные размеры и способы подключения

Стандартная толщина панелей составляет 50 мм, 75 мм и 100 мм, возможна настройка от 35 мм до 250 мм. Стандартная ширина включает 950 мм, 980 мм, 1150 мм и 1180 мм. Длина стеновой панели может достигать 9000 мм, а длина потолочной панели ограничивается 4000 мм.

Доступно несколько методов соединения, подходящих для различных сценариев установки: соединение «шип-паз», центральный алюминиевый профиль, соединение «папа-мама» и конфигурации «три-мама-одна-папа».

Протестированные данные о производительности

1. Огнестойкость: класс B1 и рейтинг ≥60 минут.

Огнезащитные характеристики были проверены Национальным центром по надзору за качеством и испытаниям огнестойких строительных материалов в соответствии с GB 8624-1997 и получили класс B1 (огнестойкость). Кислородный индекс составляет не менее 44,2%, что превышает требование стандарта класса B1.

В отличие от полистироловых наполнителей, которые плавятся и капают под воздействием огня, бумажные сотовые наполнители обугливаются, не горя, и не выделяют токсичных веществ. Панель толщиной 100 мм обеспечивает огнестойкость не менее 60 минут.

2. Теплоизоляция: проводимость ≤0,048 Вт/(м·К).

Пористая сотовая структура обеспечивает эффективную теплоизоляцию. Благодаря измеренной теплопроводности не более 0,048 Вт/(м·К) панель снижает теплообмен между внутренним и внешним пространством. Эти характеристики сопоставимы с панелями из минеральной ваты той же толщины для чистых помещений, однако вес панели составляет всего 60–70 % меньше.

3. Механические свойства: прочность на сжатие 1,5–5,0 МПа.

Шестиугольная сотовая структура обеспечивает хорошую прочность на сжатие и растяжение. Измеренная прочность на сжатие колеблется от 1,5 до 5,0 МПа, превосходя по показателям пенопластовые сердечники аналогичной плотности. Холоднотянутая кромка дополнительно повышает общую жесткость и несущую способность при изгибе. Эти свойства подходят для таких применений, как подвесные потолки на заводах по производству электроники и перегородки в фармацевтических цехах.

4. Легкая конструкция: снижение структурной нагрузки.

При плотности сердцевины 20–42 кг/м³ сотовые панели из бумаги весят примерно на 60–70% меньше, чем панели из минеральной ваты той же толщины. Это особенно полезно для систем подвесных потолков и перегородок в высотных чистых помещениях, поскольку снижает нагрузку на основную конструкцию и может снизить затраты на фундамент.

5. Экологический профиль: возобновляемые и перерабатываемые ресурсы.

Сердечник изготовлен из натуральной древесной массы, а процесс производства энергоэффективен. Панели не содержат токсичных компонентов и не выделяют вредных выбросов в процессе эксплуатации. По окончании срока службы панели подлежат полной вторичной переработке.

6. Применение в области техники чистых помещений

Бумажные сотовые панели для чистых помещений использовались в нескольких чистых помещениях:

Операционные залы больницы:Настенные и потолочные системы обеспечивают чистую среду благодаря плотной, гладкой поверхности и плотным соединениям, которые помогают предотвратить рост бактерий.

Производство электроники и чипов:Легкие панели используются для потолков и перегородок, где уменьшенный вес упрощает монтаж над головой.

Фармацевтические семинары GMP:Панели отвечают требованиям чистоты и изоляции, а класс пожарной безопасности В1 обеспечивает безопасность производства.

Пищевые предприятия:Стены и перегородки легко моются, устойчивы к влаге и не загрязняются.

Технические характеристики

Следующие параметры основаны на стандартном производстве и соответствующих испытаниях. Доступна настройка.

Ключевые особенности и практические преимущества

1. Пожарная безопасность класса B1 без токсичного дыма.Сердечник соответствует классу B1 и скорее обугливается, чем горит. Кислородный индекс не менее 44,2% обеспечивает явный запас прочности по сравнению с материалами сердцевины из полистирола.

2. Легкий вес и достаточная прочность.Плотность сердцевины составляет всего 20–42 кг/м³, что примерно на 60–70 % легче, чем у панелей из минеральной ваты. Прочность на сжатие 1,5–5,0 МПа подходит для потолков и перегородок чистых помещений.

3. Тепловая и акустическая изоляция.Теплопроводность 0,048 Вт/(м·К) или менее обеспечивает изоляционные характеристики, а сотовая структура также способствует снижению шума.

4. Возобновляемые и перерабатываемые материалы.Сердечник из древесной массы является возобновляемым, а панели подлежат полной вторичной переработке по окончании срока службы. Во время использования не выделяются вредные выбросы.

5. Эффективная установка благодаря модульной конструкции.Панели заводской сборки отличаются быстрым соединением и имеют длину до 9 метров, что позволяет сократить количество швов на месте.

Замечания по установке и обращению

Для потолочных применений:Перед установкой подтвердите максимальную длину панели (4000 мм для потолочных панелей) и расстояние между опорными решетками. Легкий вес упрощает подъем, но для предотвращения прогиба по-прежнему требуется соответствующая поддержка.

Для перегородок:Выберите подходящий метод подключения в зависимости от схемы. Центральные алюминиевые профили обеспечивают чистую отделку, а шпунтовые соединения ускоряют сборку.

Для помещений с повышенной влажностью:Хотя сердечник обработан водостойким клеем, следует избегать длительного воздействия стоячей воды. Во время установки тщательно загерметизируйте все стыки и края.

При транспортировке и хранении:Храните панели в сухом помещении в горизонтальном положении и защищайте облицовку от царапин. Защитная пленка ПВХ должна оставаться на месте до окончательной очистки.

Где используются эти панели

1.Больничные операционные, палаты интенсивной терапии и стерильные помещения.

2.Заводы по производству электронных чипов и чистые помещения для производства полупроводников.

3.Фармацевтические мастерские GMP и биологические лаборатории.

4.Пищевые цеха и центральные кухни.

5.Склады и холодильные помещения, требующие теплоизоляции.

Часто задаваемые вопросы

1. Чем сотовая бумага отличается от минеральной ваты для панелей для чистых помещений?

Бумажный сот значительно легче (20–42 кг/м³ против 100–120 кг/м³), обеспечивая при этом сопоставимую теплоизоляцию. Минеральная вата относится к негорючим классу А, а сотовая бумага – к огнестойкому классу В1. Выбор часто зависит от требований к огнестойкости и соображений нагрузки на конструкцию.

2. Влияет ли на бумажную сотовую сердцевину влажность?

Сердечник приклеен водостойким клеем, который обеспечивает некоторую защиту от влаги. Однако панели предназначены для использования внутри чистых помещений. Следует избегать длительного воздействия стоячей воды или постоянной высокой влажности, а все швы должны быть надлежащим образом герметизированы.

3. Можно ли использовать эти панели для наружных стен?

Эти панели в первую очередь предназначены для внутреннего применения. Для наружного использования облицовочный материал и наполнитель должны быть специально выбраны и проверены на устойчивость к атмосферным воздействиям. При наружном применении рекомендуется проконсультироваться с производителем.

4. Как поддерживаются потолочные панели?

Потолочные панели поддерживаются решетчатой ​​системой, длина панели ограничена 4000 мм для контроля прогиба. Конкретное расстояние между опорами зависит от толщины панели и ожидаемой нагрузки. Следует следовать рекомендациям производителя относительно шага сетки и деталей подключения.

5. Какая документация по пожарной безопасности доступна?

Протоколы испытаний Национального центра по надзору за качеством и испытаниям огнестойких строительных материалов предоставляются по запросу. В отчетах документально подтвержден класс B1 в соответствии с GB 8624-1997 и кислородный индекс не менее 44,2%.
