Панели для чистых помещений из нержавеющей стали, также известные как панели очистки, представляют собой панели сэндвич-структуры, изготовленные с помощью композитного процесса.СЭНБО Строительные материалыпоставляет эти панели для контролируемых сред в фармацевтической, медицинской, электронной и пищевой промышленности, уделяя особое внимание совместимости материалов и долговечности.
Панели состоят из металлических облицовочных материалов и функционального ядра. Варианты облицовки включают сталь с цветным покрытием, нержавеющую сталь, алюминиевый сплав и титан-цинковый сплав типичной толщиной 0,4–0,8 мм. Поверхностные покрытия включают PE (полиэстер), PVDF (фторуглерод) и HDP (полиэстер высокой прочности). Облицовочные материалы рассчитаны на достижение коэффициента светоотражения 0,6–0,8, что позволяет поддерживать стабильный уровень освещенности внутри чистого помещения.
Для продуктов с антимикробной функциональностью антимикробные агенты включены в покрытие. Эти агенты предназначены для подавления роста распространенных патогенных бактерий, таких как Staphylococcus aureus, Escherichia coli и Pseudomonas aeruginosa. Материал сердцевины выбирается на основе огнестойкости, требований к прочности и функциональных потребностей, включая минеральную вату, стекломагниевую минеральную вату, алюминиевые соты, бумажные соты, оксисульфат магния, минеральную вату, модифицированную кремнием, и гипс.
В следующей таблице сравниваются основные свойства трех обычно используемых материалов сердцевины для панелей толщиной 50 мм. Все значения основаны на стандартных конфигурациях лабораторных испытаний; фактическая производительность может варьироваться в зависимости от конструкции панели и условий установки.
| Тип основного материала | Плотность ядра | Вес панели (50 мм) | Допустимая нагрузка на изгиб (50 мм) | Рейтинг огнестойкости | Гидрофобность |
|---|---|---|---|---|---|

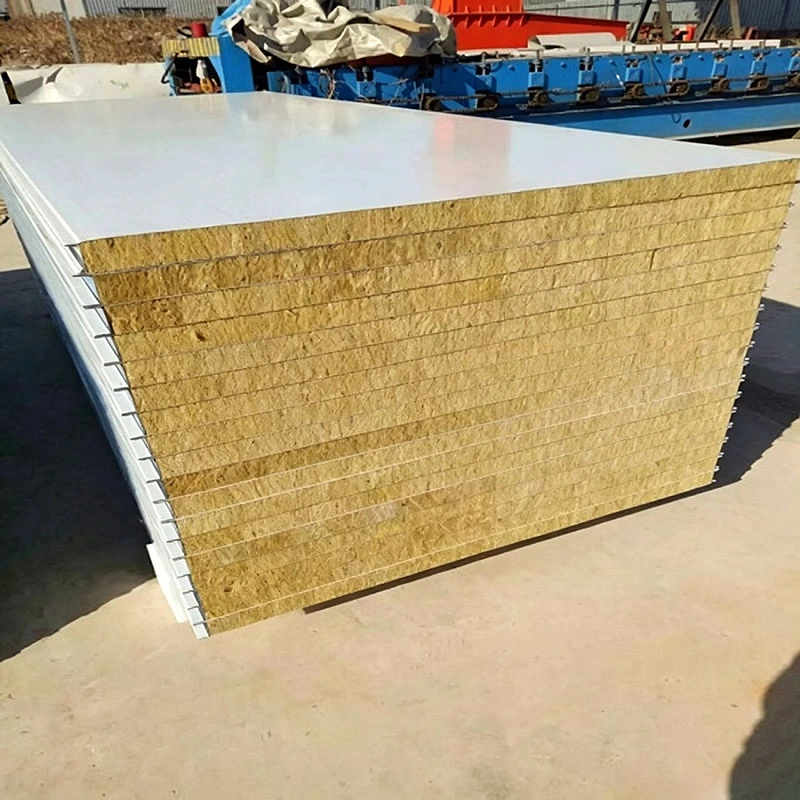

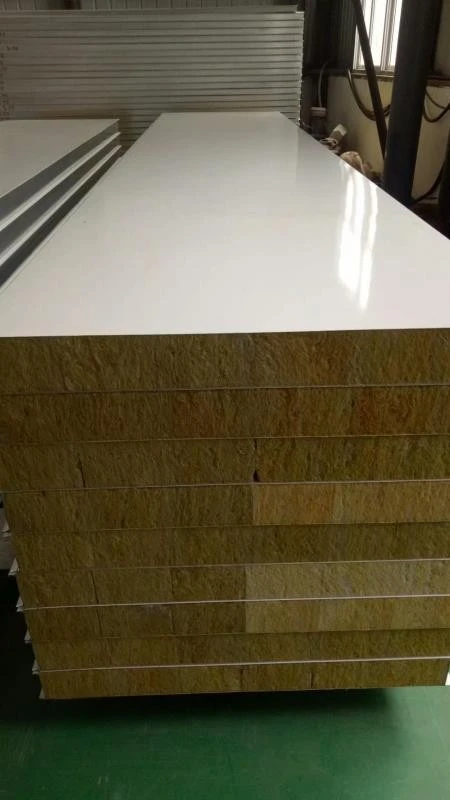

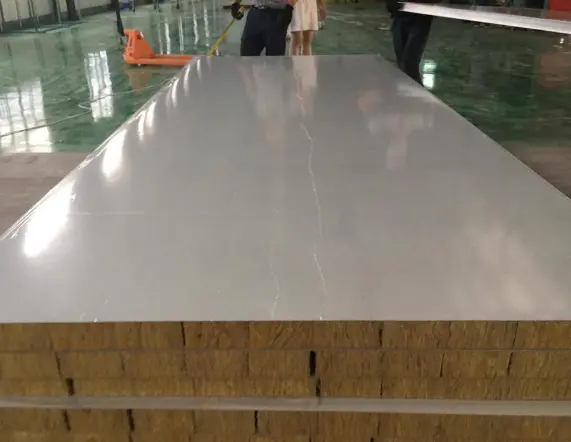

| Каменная шерсть | 100–120 кг/м³ | 15–16 кг/м² | 1,1 кН/м² | 30 мин. | ≥98% |
| Стекломагниевая минеральная вата | — | 17–23 кг/м² | 1,25 кН/м² | 60 мин. | — |

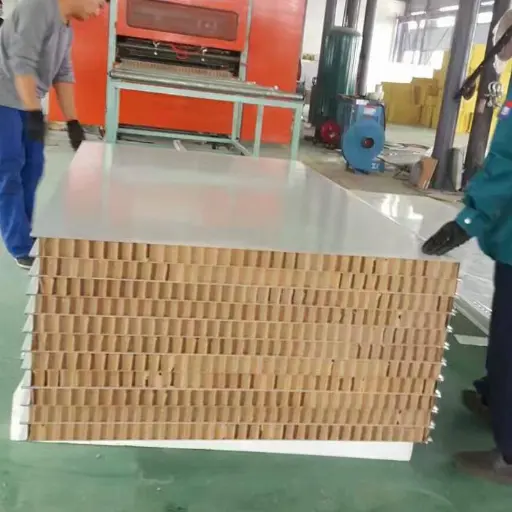

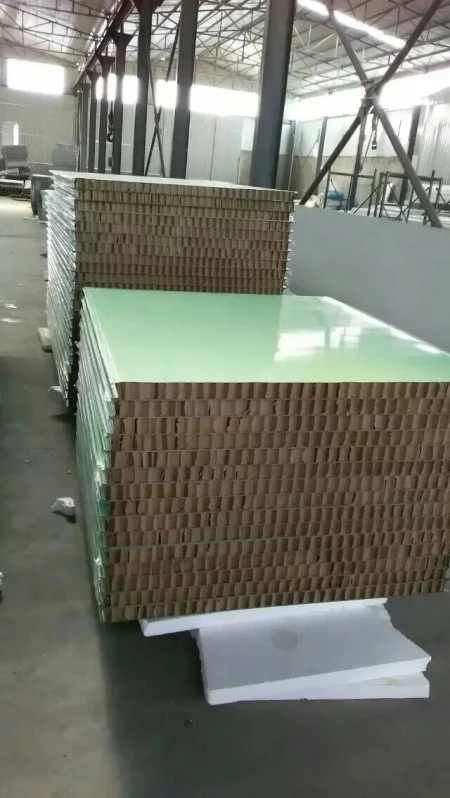

| Алюминиевые соты | — | 10–15 кг/м² | 1,0 кН/м² | 41 мин. | — |
Значения огнестойкости относятся к панели толщиной 50 мм в стандартной конфигурации стены, испытанной в соответствии с соответствующим методом испытаний на огнестойкость. Протоколы испытаний предоставляются по запросу.
Стандартная ширина панелей составляет 980 мм и 1180 мм для типов с центральным соединением и 950 мм и 1150 мм для шпунтовых типов. Варианты толщины: 50 мм, 75 мм, 100 мм и 150 мм, возможна индивидуальная настройка. Длина стеновых панелей варьируется от 100 мм до 9000 мм, а длина потолочных панелей — от 100 мм до 3500 мм.
Используются две основные структурные формы. Панели «коробки» с центральным соединением имеют предварительно заделанные Z-образные кили из оцинкованной стали со всех четырех сторон и соединяются с помощью H-образных алюминиевых профилей. В панелях «шип-паз» используется муфтовое соединение с внутренней резьбой, которое обеспечивает более плотное уплотнение соединения. Выбор между этими формами зависит от требуемого внешнего вида шва, характеристик герметизации и последовательности монтажа.
Согласно Нормам проектирования фармацевтических чистых помещений (GB 50457-2019), системы перегородок должны выдерживать перепад давления 100 Па, а потолочные системы должны иметь несущую способность не менее 120 кг/м². В цехах GMP и на линиях по производству вакцин поверхности панелей также должны быть устойчивы к кислотам, щелочам, соляному туману и стерилизующим веществам, таким как испаренная перекись водорода (VHP). Это обеспечивает долгосрочную долговечность при частых протоколах дезинфекции.
Чистые медицинские помещения, такие как операционные и отделения интенсивной терапии, требуют плотных, гладких поверхностей панелей с плотно герметизированными стыками, чтобы предотвратить накопление пыли и рост бактерий. Например, в некоторых проектах операционных помещений антимикробные панели для чистых помещений предназначены для поддержания среды с низким содержанием микробов. Панели с неорганическим предварительно нанесенным покрытием на подложке из силиката кальция и полиэфирным поверхностным покрытием являются одним из вариантов для этих требовательных условий, обычно доступны в листах размером 1220×2440×6 мм.
Предприятия пищевой промышленности и центральные кухни должны соответствовать требованиям к противомикробным препаратам и борьбе с плесенью согласно GB 50687-2011. Панели для чистых помещений в таких условиях должны выдерживать частую очистку и способствовать поддержанию гигиены производственных помещений. Гладкие, непористые поверхности упрощают санитарную обработку и снижают риск загрязнения.
К предприятиям по производству чипов и дисплеев предъявляются особые требования к антистатическому воздействию в соответствии с GB 50472-2008. На основных производственных участках рекомендуется использовать съемные системы перегородок, не содержащие силикона, чтобы обеспечить доступ к оборудованию и корректировку процесса без загрязнения твердыми частицами.
В чистых лабораторных зонах поверхности стен должны быть устойчивы к химическим реагентам и оставаться стабильными с течением времени. Панели, соединенные алюминиевыми профилями, и бесшовная конструкция соединения помогают сохранить целостность соединений и предотвратить накопление пыли. В некоторых крупных лабораторных проектах этот тип панелей использовался для облицовки наружных стен, где важна химическая стойкость.
Следующие параметры основаны на стандартном производстве и соответствующих стандартах испытаний. Протоколы испытаний и сертификаты доступны по запросу. Пожалуйста, обратитесь к фактическому отчету об испытаниях для конкретной стандартной версии и тестовой конфигурации.
| Индикатор эффективности | Параметр/Спецификация | Примечания / Стандартная основа |
|---|---|---|
| Облицовочный материал | Сталь с цветным покрытием/Нержавеющая сталь/Алюминиевый сплав/Титан-цинк | Толщина: 0,4–0,8 мм. |
| Покрытие поверхности | ПЭ/ПВДФ/ПВД | Светоотражение: 0,6–0,8. |
| Тип основного материала | Минеральная вата/стекломагниевая минеральная вата/алюминиевые соты/бумажные соты/MOS и т. д. | Выбирается на основе требований к огнестойкости и прочности. |
| Толщина панели | 50/75/100/150 мм | Настраиваемый |
| Ширина панели | Центральный шарнир: 980/1180 мм; Шип-паз: 950/1150 мм | Настраиваемый |
| Гибкая способность панели из минеральной ваты | ≥1,1 кН/м² (50 мм) | Метод испытания доступен по запросу |
| Гидрофобность панелей из минеральной ваты | ≥98% | |
| Производительность сгорания | Класс А (А1) для сердцевины из минеральной ваты | За ГБ 8624 (текущая версия) |
| Класс огнестойкости (50 мм) | Минеральная вата: 30 мин; Стекломагниевая минеральная вата: 60 мин; Алюминиевые соты: 41 мин. | На основе стандартных огневых испытаний; подробности конфигурации в отчете |
| Звукоизоляция (50 мм) | Минеральная вата: 25 дБ; Стекломагниевая минеральная вата: 30 дБ | |
| Грузоподъемность потолка | ≥120 кг/м² | Требования к чистым фармацевтическим помещениям |
| Коэффициент теплопередачи | 50 мм: ≤0,95 Вт/(м²·К); 75 мм: ≤0,6; 100 мм: ≤0,5 | |
| Отклонение от плоскостности | ≤2 мм | |
| Разница в цвете | ≤0,8 NBS (то же помещение) |

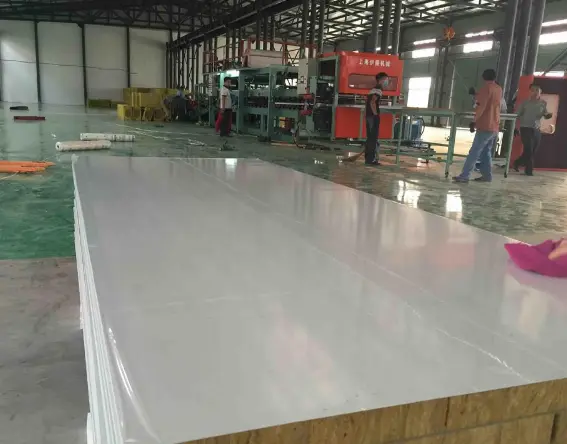

СЭНБО Строительные материалы производит панели для чистых помещений на автоматизированных производственных линиях. Производственный процесс включает в себя подготовку металлической облицовки, резку и установку сердцевины, нанесение клея, горячее прессование, герметизацию кромок и окончательную обрезку. Перед отправкой каждая партия проверяется на точность размеров, плоскостность поверхности, прочность соединения и качество покрытия.
Наша команда контроля качества выполняет входной контроль рулонной стали и материалов сердцевины, технологический контроль во время ламинирования и окончательный контроль готовых панелей. Протоколы испытаний характеристик сгорания, теплопроводности и других ключевых параметров могут быть предоставлены вместе с поставкой.
Чтобы подготовить точное предложение, предоставьте в запросе следующую информацию:
1.Применение панели: настенная или потолочная система.
2.Требуемая толщина и ширина панели.
3.Облицовочный материал и толщина.
4.Предпочтение основного материала (минеральная вата, стекломагниевая минеральная вата, алюминиевые соты и т. д.).
5.Требование к классу огнестойкости (класс A, B1 или определенный срок огнестойкости).
6.Классификация чистых помещений или отраслевые стандарты (фармацевтика, электроника, пищевая промышленность и т. д.).
7.Требование к антистатичности (если таковое имеется).
8.Протоколы химического воздействия или дезинфекции (например, VHP, на основе хлора).
9.Требуемая нагрузка на потолок (если применимо).
10.Предпочтительный тип соединения: центральное соединение или шпунт-паз.
11.Требования к дверям, окнам или проемам.
12.Местоположение проекта и предполагаемое количество.
1.Чистые перегородки и потолочные системы для биофармацевтических цехов GMP и линий по производству вакцин.
2.Ограждающие конструкции для операционных залов больниц, отделений интенсивной терапии и изоляторов отрицательного давления.
3.Чистые помещения для производства электроники, полупроводников и микросхем.
4.Системы шкафов для чистых помещений пищевой промышленности, молочных предприятий и центральных кухонь.
5.Чистые лабораторные зоны, производство точных приборов и чистая среда в аэрокосмической отрасли.
В панелях центрального соединения используются Н-образные алюминиевые профили, которые имеют плоскую сплошную поверхность. В панелях с пазом и пазом используются соединяющиеся края, которые обеспечивают более плотное уплотнение и часто предпочтительнее, когда целостность соединения имеет решающее значение. Решение зависит от требований к герметизации, последовательности монтажа и эстетических предпочтений.
Пожалуйста, укажите назначение панели (стена или потолок), толщину, ширину, облицовочный материал, материал сердцевины, требования к огнестойкости, классификацию чистых помещений, любые требования к антистатической или химической стойкости, тип соединения и местоположение проекта. Подробный чек-лист представлен выше.
Более высокая толщина панели и плотность сердцевины обычно увеличивают жесткость на изгиб и несущую способность. Для фармацевтических потолков часто требуется несущая способность не менее 120 кг/м². Наша команда инженеров может помочь выбрать конфигурацию, которая соответствует вашему конкретному пролету и условиям нагрузки.
Мы можем предоставить отчеты об испытаниях характеристик горения (GB 8624), огнестойкости, теплопроводности, способности к изгибу и антимикробной эффективности (если применимо). Также доступны сертификаты на стальные облицовки и материалы сердцевины. При заказе укажите требования к документации.
Во многих случаях для стен и потолков можно использовать панели одного и того же типа, но максимальная длина потолочных панелей обычно короче (3500 мм), чтобы контролировать прогиб. Потолочные панели также могут потребовать более высокой прочности на изгиб. Наша техническая группа может подтвердить, соответствует ли одна конфигурация обоим приложениям.
