Алюминиевые аксессуары для чистых помещений

Алюминиевые аксессуары для чистых помещений, также известные как алюминиевые профили для чистых помещений, представляют собой специализированные компоненты, предназначенные для систем ограждений с контролируемой средой.СЭНБО Строительные материалыпоставляет эти профили как часть своего ассортимента панелей и аксессуаров для чистых помещений, уделяя особое внимание точности размеров, чистоте поверхности и модульной совместимости.

Профили изготавливаются из алюминиево-магниево-кремниевого сплава 6063-Т5 методом высокотемпературной экструзии. Поверхностная обработка включает анодирование, электрофоретическое покрытие и порошковое покрытие, каждое из которых выбрано с учетом коррозионной стойкости и гладкости, не образующей пыли. Стандартная длина профиля составляет 6 метров за штуку, возможна порезка по индивидуальному заказу и нестандартным характеристикам.

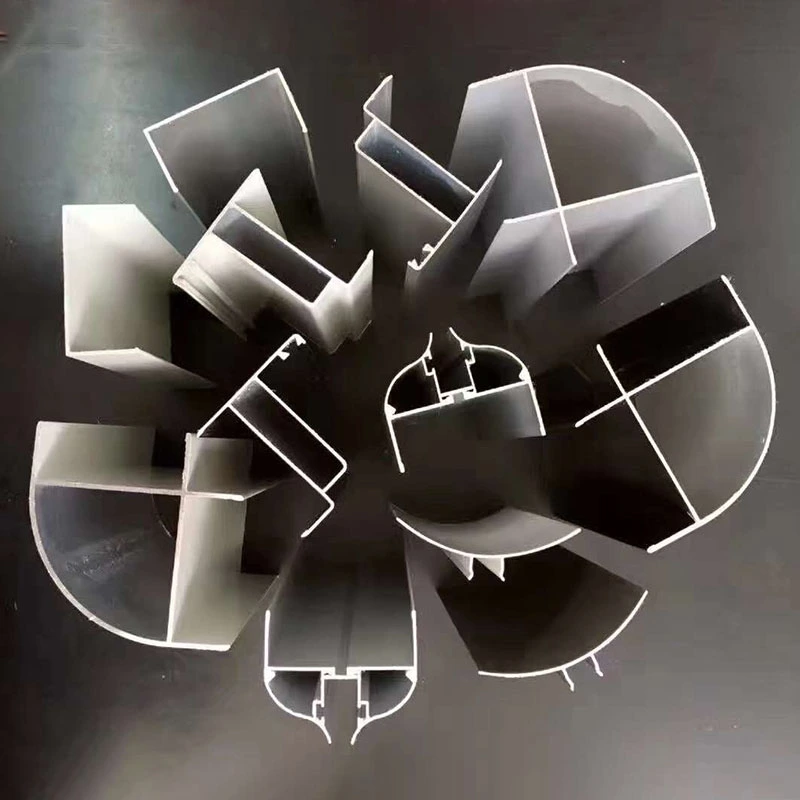

Функционально серия продукции охватывает четыре основные категории: профили для соединения рам (Двятавровые, Н-профили, Т-профили), уплотнительные и отделочные профили (П-образные швеллеры, угловые профили, внутренние и наружные закругленные профили), дверные и оконные профили (дверные коробки, секции дверных створок, оконные рамы), потолочные подвесные профили (кили ФФУ, Т-образные подвесные балки, подвесные балки «бокал»).

Материал и обработка поверхности

Базовый материал — алюминиевый сплав 6063-T5, который обеспечивает хороший баланс прочности, ударной вязкости и коррозионной стойкости. Предел прочности колеблется от 150 до 350 МПа. Анодирование позволяет получить твердую, износостойкую поверхность, которую легко чистить и на которой не осыпаются частицы. Порошковое покрытие обеспечивает долговечную отделку, доступную в широком диапазоне цветов, а электрофоретическое покрытие обеспечивает равномерное покрытие даже сложных профилей.

Все виды обработки поверхности разработаны с учетом требований чистых помещений по низкому образованию частиц и устойчивости к обычным дезинфицирующим средствам. Сам алюминиевый сплав нетоксичен, не имеет запаха и устойчив к влаге и плесени, что было продемонстрировано в ходе длительного использования в чистых помещениях электронной, фармацевтической и пищевой промышленности.

Стандарты размеров и ассортимент продукции

В следующей таблице, составленной на основе отраслевых стандартов и данных о продукции поставщиков, приведены типичные характеристики для общих категорий профилей.

Производительность в реальных установках

1. Модульная совместимость и размерные допуски.

Алюминиевые аксессуары для чистых помещений разработаны на основе модульной концепции и имеют универсальные характеристики, такие как серии 40, 50 и 75. Ширина соединительных разъемов и расстояние между отверстиями соответствуют отраслевым стандартам, а допуски на ширину разъемов обычно контролируются в пределах ±0,2 мм. Это обеспечивает быструю и плотную сборку различных компонентов. Проверка заводской сборки включает в себя проверку герметичности соединений, согласования размеров и совместимости уплотнительных конструкций, чтобы профили не мешались и не перекосились после установки.

2. Радиусный угол для удобства очистки.

В средах со строгими требованиями к чистоте, таких как чистые помещения для производства полупроводников и фармацевтические цеха, отвечающие требованиям GMP, соединения от стены к стене и от стены к потолку отделаны кожухами из алюминиевого сплава с радиусом 50 мм (R50). Изогнутый профиль исключает углы в 90 градусов, что уменьшает скопление пыли и упрощает очистку и дезинфекцию. Плавный переход также сводит к минимуму турбулентность воздушного потока, помогая сохранить однонаправленный ламинарный поток воздуха в критических зонах. Угловые компоненты крепятся к стеновым панелям с помощью потайных заклепок, что обеспечивает быстрый монтаж без загрязнения твердыми частицами, связанного со сваркой.

3. Система решетчатого потолка для поддержки FFU

Решетчатый каркас FFU (Fan Filter Unit) является основной структурной опорой потолочной системы чистого помещения. Здесь используются высокопрочные Т-образные профили из алюминиевого сплава, собранные со стандартизированными соединителями (двусторонними, трехсторонними, четырехсторонними и т. д.). Сплав 6063-T5 делает систему легкой, но прочной, а в поперечном сечении профиля предусмотрены специальные каналы для прокладки инженерных сетей. Разъемы оцинкованы для защиты от коррозии. Стандартные решетчатые модули имеют внутренний проем 1180×580 мм, что соответствует требованиям к установке ФФУ.

Система подвески имеет 30% запас прочности по несущей способности. Расстояние между подвесами выдерживается в пределах 1200 мм, а выравнивание рамы выдерживается с допуском менее 1 мм на метр. По сравнению с традиционными сварными рамами, такой подход предварительной сборки сокращает время строительства более чем на 30 % и повышает эффективность последующего технического обслуживания на 50 %.

4. Чистота поверхности и эффективность уплотнения.

После анодирования или порошкового покрытия поверхность этих профилей становится гладкой, без заусенцев и устойчивой к налипанию пыли. Предварительно спроектированные канавки позволяют устанавливать неметаллические компоненты, такие как уплотнительные ленты, колпачки из ПВХ и пластиковые угловые ограждения, которые повышают пыленепроницаемость и воздухонепроницаемость. Сам материал из алюминиевого сплава нетоксичен, не имеет запаха, устойчив к коррозии и влаге, а его долгосрочная эффективность доказана в чистых помещениях во многих отраслях промышленности.

Функциональные характеристики

1. Надежные свойства материала.Алюминиевый сплав 6063-Т5 обеспечивает однородную текстуру и прочность на разрыв 150–350 МПа. Расчетный срок службы составляет не менее 15 лет при нормальных условиях чистого помещения.

2. Точные допуски для плотной сборки.Допуск на ширину паза выдерживается в пределах ±0,2 мм. Модульная конструкция и стандартизированные интерфейсы обеспечивают плотное прилегание к дополнительным материалам, таким как панели для чистых помещений и уплотнительные ленты.

3. Гладкая, непылящая поверхность.Обработка поверхности, включая анодирование, электрофорез и порошковое покрытие, обеспечивает гладкую, непористую поверхность, устойчивую к коррозии и легко чистящуюся. Это соответствует требованиям чистых помещений по низкому выбросу частиц.

4. Широкий ассортимент продукции.В серию входят швеллерные профили, угловые профили, закругленные угловые профили, дверные и оконные рамы, а также решетчатые системы FFU. По запросу могут быть изготовлены нестандартные размеры и специальные формы.

5. Модульная сборка и возможность повторного использования.Профили собираются с помощью болтовых соединений и заклепок, что исключает необходимость сварки. Это обеспечивает быструю установку, разборку и повторное использование, когда требуются изменения компоновки.

Замечания по установке и совместимости

Для подключения стеновых панелей:В качестве промежуточных соединителей между панелями используются двутавровые и двутавровые профили. Перед установкой убедитесь, что ширина паза профиля соответствует толщине края панели. Затягивайте крепеж равномерно, чтобы не было зазоров.

For corner finishing:Используйте профили радиуса R50 или больше на стыках стены и потолка, чтобы исключить скопление пыли. Вместо винтов рекомендуется использовать потайные заклепки для более чистого внешнего вида и уменьшения загрязнения твердыми частицами.

For FFU grid ceilings:Убедитесь, что расстояние между подвесами не превышает 1200 мм, а рама выровнена с точностью до 1 мм на метр. Размер решетчатого отверстия 1180×580 мм является стандартным для модулей FFU, но могут быть изготовлены нестандартные размеры.

Для дверных и оконных рам:Выбирайте профили, соответствующие толщине панелей для чистых помещений. Убедитесь, что уплотнительная канавка совместима с предполагаемой прокладкой или герметиком. После установки убедитесь, что дверь или окно работают плавно, без заеданий.

Где используются эти профили

1.Чистые помещения для электроники и полупроводников: подключение и крепление стеновых панелей и потолков, а также решетчатых потолочных систем FFU.

2.Биофармацевтические объекты GMP: закругленные угловые профили R50 для герметизации внутренних и внешних углов, устранения мертвых зон, задерживающих пыль.

3.Больничные операционные и палаты интенсивной терапии: установка дверных и оконных рам, а также герметичная герметизация.

4.Чистые помещения пищевой промышленности: соединения панелей чистых помещений, герметизация напольных каналов и установка потолочной решетки.

5.Чистые зоны лаборатории: сборка каркаса, подключение инженерных сетей и герметизация.

Часто задаваемые вопросы

1. Какая обработка поверхности рекомендуется для чистых фармацевтических помещений?

На фармацевтических предприятиях, отвечающих требованиям GMP, обычно используются анодированные или порошковые покрытия, поскольку они непористые, легко чистятся и устойчивы к обычным дезинфицирующим средствам. Электрофоретическое покрытие может быть рекомендовано для профилей сложной формы, где важно равномерное покрытие.

2. Как монтируются радиусные угловые профили без сварки?

Закругленные угловые профили обычно крепятся с помощью заклепок. Этот метод обеспечивает надежное соединение, избегая при этом тепла, дыма и загрязнения частицами, связанных со сваркой. Заклепки устанавливаются изнутри, оставляя внешнюю гладкую поверхность, которую легко чистить.

3. Возможна ли поставка профилей нестандартной длины?

Да. Стандартная длина составляет 6 метров, но профили могут быть нарезаны на заданную длину на заводе. Нестандартные поперечные сечения также могут быть изготовлены с использованием индивидуальных экструзионных матриц при условии соблюдения минимального объема заказа и соблюдения сроков поставки.

4. Как обеспечить совместимость алюминиевых профилей и панелей для чистых помещений?

Большинство производителей панелей для чистых помещений проектируют свои панели так, чтобы ширина пазов профиля соответствовала отраслевым стандартам. Перед заказом убедитесь, что толщина края панели и ширина паза профиля совпадают. Наша техническая группа может предоставить габаритные чертежи и образцы для проверки.

5. Какова несущая способность потолочной решетчатой ​​системы FFU?

Сетевая система FFU спроектирована с запасом прочности на 30 % сверх ожидаемой нагрузки, которая включает в себя вес блоков FFU, потолочных панелей и любых эксплуатационных нагрузок. Расстояние между подвесками выдерживается в пределах 1200 мм для равномерного распределения нагрузки. Для расчета конкретной нагрузки, пожалуйста, предоставьте нашей команде инженеров вес FFU и конфигурацию потолка.
