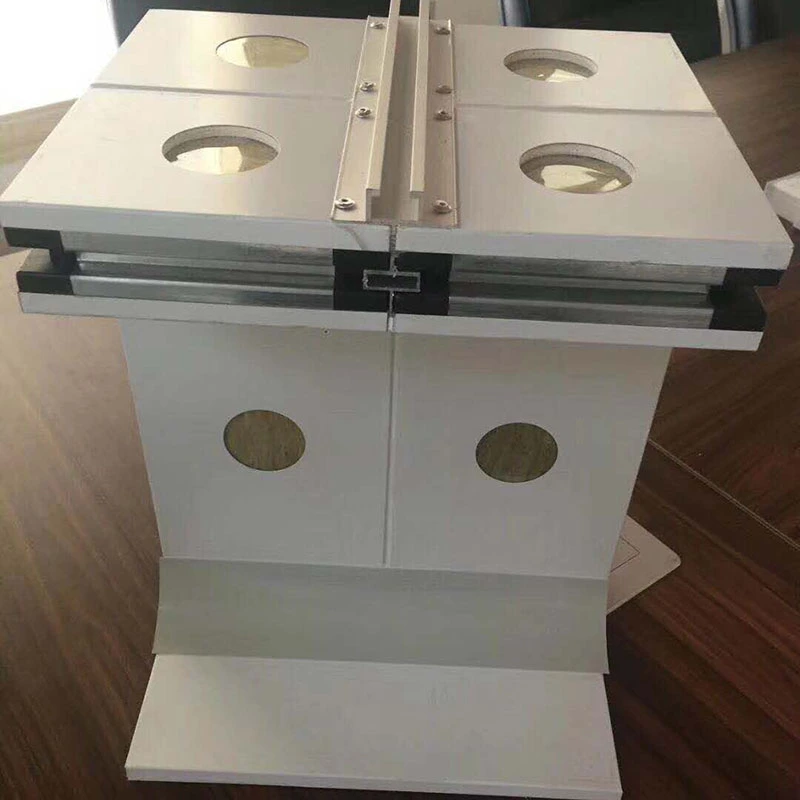

Панели для чистых помещений ручной работы

Панели для чистых помещений ручной работы, также известные как композитные панели ручной работы, представляют собой материалы для ограждений, производимые путем ручной сборки внутреннего каркаса, а не путем непрерывной обработки на производственной линии.СЭНБО Строительные материалыпоставляет эти панели для проектов в чистых помещениях, где требуется высокая точность размеров, плоскостность поверхности и плотная герметизация швов.

Панели имеют композитную сэндвич-конструкцию со стальными облицовками с цветным покрытием, пригодными для чистых помещений, с обеих сторон (толщина 0,4–0,8 мм, нержавеющая сталь доступна по запросу) и функциональным основным материалом. Периметр герметизирован каркасом из оцинкованной стали. Ключевым отличием от панелей машинного изготовления является ручной процесс сборки, который позволяет более жестко контролировать выравнивание рамы и посадку стыков. Это делает панели особенно подходящими для помещений со строгими требованиями к воздухонепроницаемости и эстетике.

Доступные основные материалы

Доступно несколько основных вариантов, каждый из которых выбран в соответствии с различными требованиями к огнестойкости, прочности и бюджету.

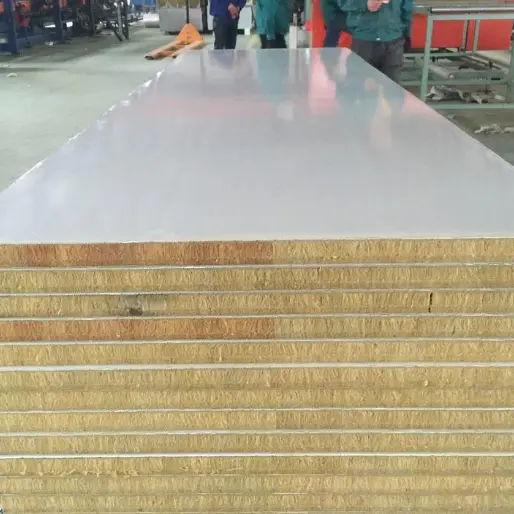

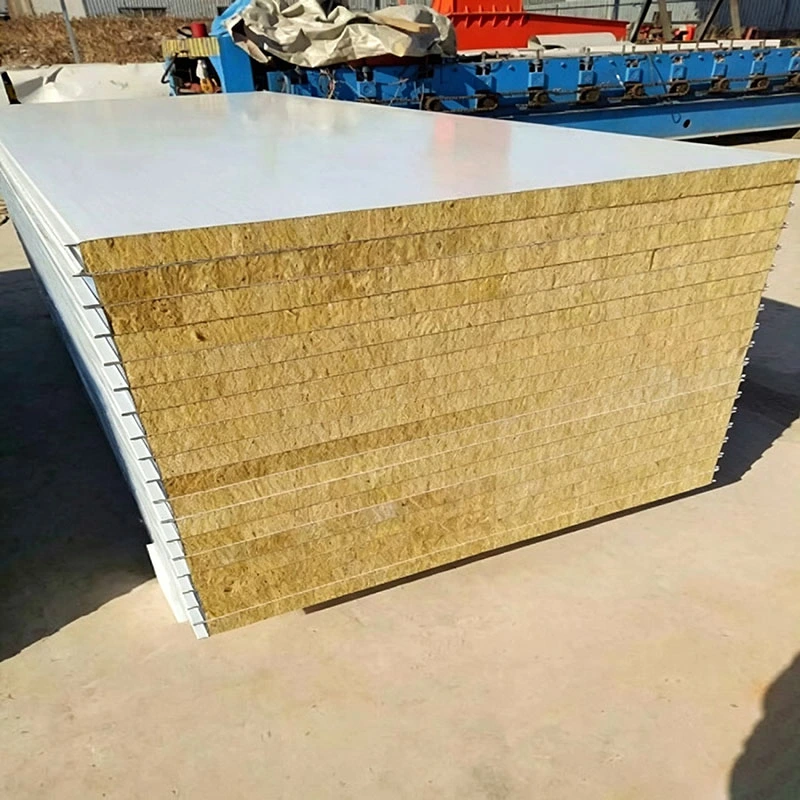

Композитный сердечник из минеральной ваты/стекломагниевого (MGO) ваты:Используется гидрофобная минеральная вата (плотность 100–140 кг/м³, теплопроводность ≤0,043 Вт/(м·К), гидрофобность ≥98%), ламинированная с одной или обеих сторон плитами, армированными стекломагнием. Двухсторонняя конфигурация MGO обеспечивает высочайшую огнестойкость.

Ядро из оксисульфата магния (МОС):Имеет класс огнестойкости А1, водопоглощение ≤0,8% и устойчивость к высоким температурам, превышающим 1200°C. Он сочетает в себе огнестойкость и влагостойкость с легким профилем.

Сердечник из кремнезема (модифицированная минеральная вата):Плотность составляет около 80 кг/м³, класс горения А и температура огнестойкости выше 1000°C.

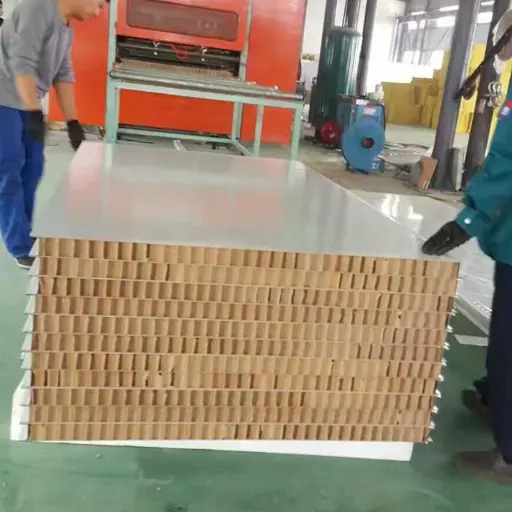

Бумажная или алюминиевая сотовая сердцевина:Легкий и высокопрочный, подходит для применений с ограничениями по собственному весу или строгими требованиями к плоскостности поверхности.

Размеры и способы подключения

Варианты толщины панели включают 50 мм, 75 мм и 100 мм, возможна настройка от 30 мм до 200 мм. Стандартная ширина составляет 980 мм и 1180 мм, нестандартная ширина может быть изготовлена ​​по запросу. Длина стеновых панелей достигает 6000 мм, а длина потолочных панелей ограничена 3000 мм.

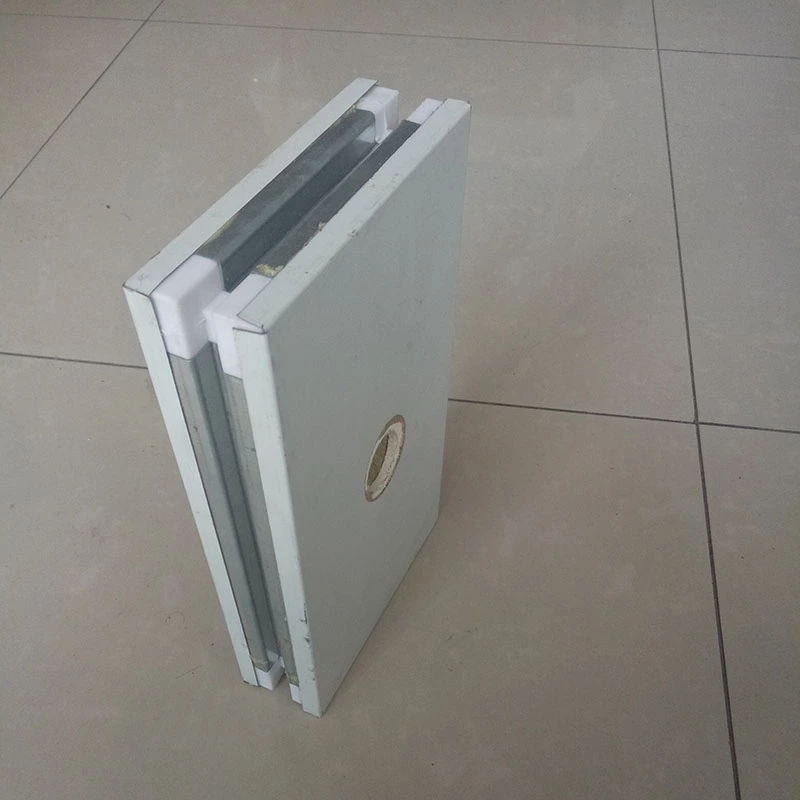

Методы соединения включают H-образный профиль, шпунт и паз, блокировку и конфигурации соединения «три охватывающих элемента — один охватываемый». Выбор зависит от последовательности монтажа, требований к герметизации, а также от того, предполагается ли в будущем демонтаж.

Продукт соответствует GB/T 23932-2009 (сэндвич-панели с металлической облицовкой для теплоизоляции зданий) и JC/T 2761-2023 (технические требования к очистительным характеристикам декоративных панелей с очистительными функциями).

Опыт реализации проектов и противопожарная эффективность

Пожарная безопасность является ключевым фактором при проектировании чистых помещений. В зависимости от материала сердцевины класс эффективности сгорания может достигать класса A или класса A1. Пределы огнестойкости различаются в зависимости от конфигурации: панели толщиной 50 мм с одним слоем MGO и минеральной ватой достигают не менее 1 часа; Панели толщиной 50 мм с двойными слоями MGO прослужат не менее 2 часов; и панели толщиной 100 мм с двойными слоями MGO достигают не менее 4 часов. Панели из оксисульфата магния выдерживают высокие температуры, превышающие 1200°C, не выделяя при этом токсичного дыма.

Для проекта «Новый парк индустрии здравоохранения в Яньтайе» (общий объем инвестиций 2 миллиарда юаней, площадь 278 300 м²) были выбраны панели ручной работы из минеральной ваты с двойным MGO для цеха по производству пищевых добавок, ежедневного цеха химического производства и научно-исследовательского/испытательного центра. Общая площадь применения составила около 26 000 м². В проекте использован дугообразный каркас из оцинкованной стали толщиной 0,8 мм и специализированные угловые системы. Проектная документация и фотографии предоставляются по запросу.

Структурные и механические характеристики

Композитный армирующий слой MGO и каркас из оцинкованной стали по периметру придают этим панелям более высокую несущую способность при изгибе и ударопрочность, чем панели, изготовленные машинным способом. Испытания показывают способность к изгибу не менее 0,5 кН/м² для стеновых панелей и 1,2 кН/м² для потолочных панелей, измеренную при прогибе L₀/250.

Плоскостность поверхности поддерживается на уровне 0,5 мм или выше, что соответствует строгим требованиям к отделке чистых помещений и помогает панелям оставаться плоскими в течение длительного использования.

Влажность, плесень и тепловые характеристики

Плотная металлическая облицовка и гидрофобная сердцевина из минеральной ваты (водоотталкивающие свойства ≥98%) защищают панели от поглощения влаги и роста плесени в чистых помещениях с высокой влажностью. Сердцевина из оксисульфата магния имеет степень водопоглощения 0,8% или менее и не деформируется после восьми часов погружения в воду. Композитный слой MGO обеспечивает дополнительную влагостойкость и обладает естественными антимикробными свойствами.

Теплопроводность наполнителя из минеральной ваты колеблется от 0,035 до 0,043 Вт/(м·К) в зависимости от конкретного типа наполнителя. Гидрофобная обработка помогает поддерживать стабильные изоляционные характеристики в условиях постоянной температуры и влажности, снижая потребление энергии в системах отопления, вентиляции и кондиционирования.

Разборность и будущая адаптируемость

Собранная вручную конструкция позволяет снимать и переустанавливать отдельные панели без повреждений. Это полезно, когда необходимо переместить оборудование, отрегулировать процессы или требуется пространственная реконфигурация после первоначального строительства. Панели также могут быть изготовлены по индивидуальному заказу с использованием изогнутых углов, встроенных воздуховодов, предварительно вырезанных отверстий и встроенных окон, что сокращает необходимость вторичной обработки на месте и помогает сохранить общий внешний вид системы чистых помещений.

Технические характеристики

Следующие параметры основаны на стандартном производстве и соответствующих стандартах испытаний. Протоколы испытаний предоставляются по запросу.

Рекомендации по выбору в зависимости от применения

Для фармацевтических цехов GMP и линий по производству вакцин:Панели из минеральной ваты с двойным MGO толщиной 100 мм часто используются в пожароопасных зонах, где требуется 4-часовой срок службы. Убедитесь, что основной материал и облицовка соответствуют требованиям проекта по очистке и дезинфекции.

Для чистых помещений электроники и полупроводников:В тех случаях, когда собственный вес вызывает беспокойство, можно рассмотреть возможность использования легких сердцевин, таких как алюминиевые соты. Убедитесь, что плоскостность панели соответствует требованиям однородности ламинарного воздушного потока.

Для помещений пищевой промышленности с высокой влажностью:Сердечники MOS обладают низким водопоглощением и естественными антимикробными свойствами. Комбинируйте с облицовками из нержавеющей стали в местах с частыми мойками.

Для помещений, которые могут быть переконфигурированы:Выберите метод соединения, поддерживающий возможность разборки, например, Н-образный профиль или замковые соединения. Это снижает будущие затраты на ремонт и сводит к минимуму время простоя при изменении планировки.

Типичные применения

1.Ограждения чистых помещений повышенной пожаробезопасности для биофармацевтических GMP-цехов, линий по производству вакцин и биологических лабораторий.

2.Больничные операционные, палаты интенсивной терапии и фармацевтические научно-исследовательские лаборатории.

3.Чистые помещения для электроники и полупроводников, заводов по производству микросхем и мастерских точных приборов.

4.Ограждения для чистых помещений пищевой промышленности, молочных производств и центральных кухонь.

5.Чистые помещения для производства литиевых батарей новой энергии и производства фотоэлектрических модулей.

Часто задаваемые вопросы

1. В чем основное преимущество панелей ручной работы перед панелями машинного производства для чистых помещений?

Панели ручной работы обеспечивают более строгий контроль над выравниванием внутренней рамы и посадкой соединений, что приводит к лучшей плоскостности поверхности и общей жесткости. Их часто назначают для чистых помещений высокого класса, где воздухонепроницаемость и несущая способность имеют решающее значение. Панели машинного изготовления более экономичны и могут быть достаточными для стандартных применений.

2. Какой основной материал выбрать для стены с огнестойкостью 4 часа?

Для огнестойкости в течение 4 часов рекомендуется использовать панель толщиной 100 мм с двусторонними панелями из оксида магния и наполнителем из минеральной ваты. Это было протестировано до 4-часового предела. Подтвердите у инженера по пожарной безопасности проекта, что указанный узел соответствует требованиям местных норм.

3. Можно ли разобрать и использовать повторно панели ручной работы?

Да. Разборная конструкция позволяет снимать и переустанавливать отдельные панели без повреждений. Это особенно полезно в чистых помещениях, где меняется расположение оборудования или где планируется будущее расширение. Выбор способа подключения влияет на удобство разборки.

4. Чем сердечники MOS отличаются от сердечников из минеральной ваты по влагостойкости?

Оба ядра влагостойкие. Сердечники MOS имеют коэффициент водопоглощения 0,8% или менее и не деформируются после длительного погружения. Наполнители из минеральной ваты подвергаются гидрофобной обработке для достижения степени водоотталкивания не менее 98%. Для чрезвычайно влажных сред MOS может быть лучшим выбором; для большинства применений в чистых помещениях любая сердцевина работает хорошо при правильной герметизации.

5. Какие варианты персонализации доступны для панелей ручной работы?

Персонализация включает в себя нестандартную толщину (30–200 мм), специальную ширину, изогнутые углы, встроенные воздуховоды, предварительно вырезанные проемы и встроенные окна. Эти опции помогают сократить объем вторичной обработки на месте и сохранить визуальную целостность чистого помещения. Для индивидуальных заказов действуют минимальные количества и увеличенные сроки выполнения.
