Звукопоглощающие панели для чистых помещений ручной работы

Звукопоглощающие панели для чистых помещений ручной работы служат двойной цели. Они сохраняют функции чистого корпуса стандартных панелей для чистых помещений, а также обеспечивают акустический контроль благодаря перфорированной облицовке и звукопоглощающей сердцевине.СЭНБО Строительные материалыпоставляет эти панели для проектов, требующих как контролируемой среды, так и снижения шума.

Панельная конструкция и варианты материалов

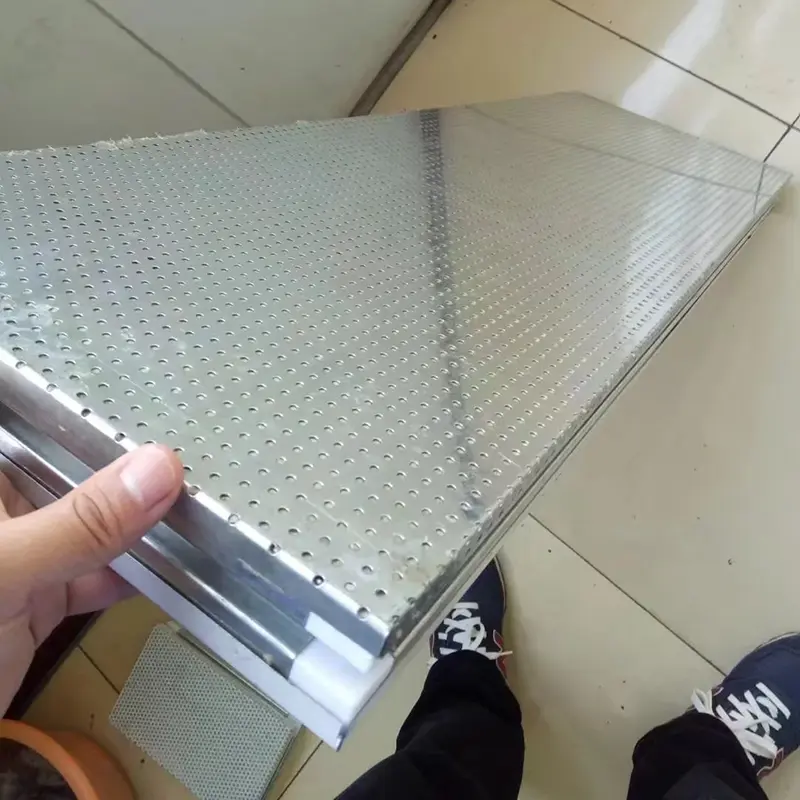

В звукопоглощающих панелях для чистых помещений ручной работы используется композитная сэндвич-структура. Внешний слой представляет собой пористую металлическую панель, изготовленную из стали с цветным покрытием, оцинкованной стали или нержавеющей стали. Он обрабатывается на прецизионном перфорационном оборудовании, а диаметры и расстояние между отверстиями могут быть настроены в соответствии с требованиями акустического проектирования.

Средний слой представляет собой звукопоглощающую сердцевину, обычно из минеральной ваты или стекловаты. Его поверхность покрыта огнестойким нетканым материалом или огнестойкой стеклотканью для предотвращения осыпания волокон. Задний слой представляет собой прочный герметичный металлический лист. Края герметизированы холоднотянутыми профилями из алюминиевого сплава и склеены в готовую панель.

Рисунки перфорации включают перфорацию с прорезями или перфорацию по всей поверхности, в зависимости от акустических требований. Типичная спецификация использует диаметр отверстий 3 мм и расстояние между отверстиями 6 мм. Стандартная ширина панелей варьируется от 980 мм до 1180 мм, при этом возможна настройка нестандартных размеров. Варианты толщины основного материала варьируются от 50 мм до 200 мм, а толщина стального листа регулируется от 0,4 мм до 1,5 мм.

Варианты облицовки включают сталь с цветным покрытием (с такими покрытиями, как полиэстер, ПВДФ, SMP или HDP), оцинкованную сталь и нержавеющую сталь. Цвета могут быть изменены в соответствии со стандартами RAL в соответствии с архитектурными и декоративными требованиями.

Проверенные эксплуатационные характеристики

1. Акустические характеристики: звукоизоляция 35 дБ.

Акустические характеристики этих панелей определяются композитной структурой перфорированной облицовки и звукопоглощающего заполнителя. Звуковые волны проходят через перфорации в пористую волокнистую сердцевину, где трение и вязкие эффекты между волокнами преобразуют звуковую энергию в тепло, обеспечивая звукопоглощение и снижение шума.

Испытания показывают, что панель толщиной 100 мм со стальной облицовкой толщиной 1,0 мм и плотностью минеральной ваты 120 кг/м³ достигает уровня звукоизоляции 35 дБ. Акустические характеристики проверены в соответствии со стандартом GB/T 20247 «Акустика: измерение звукопоглощения в реверберационной комнате». Коэффициент шумоподавления (NRC) рассчитывается как среднее арифметическое коэффициентов звукопоглощения в октавных диапазонах 250 Гц, 500 Гц, 1000 Гц и 2000 Гц. NRC 0,5 или выше указывает на качественный звукопоглощающий материал.

2. Противопожарные характеристики: негорючий класс А.

Наполнитель из минеральной ваты представляет собой неорганический волокнистый материал, классифицируемый как негорючий класс А. При плотности сердцевины не менее 120 кг/м³ для минеральной ваты или 64 кг/м³ для стекловаты материал не горит, не плавится и не капает при воздействии огня, а также не выделяет токсичного дыма. Это соответствует обязательным требованиям пожарной безопасности к материалам ограждающих конструкций чистых помещений и общественных зданий, указанным в Правилах проектирования противопожарной защиты зданий.

3. Теплоизоляция: теплопроводность ≤0,043 Вт/(м·К).

Благодаря теплопроводности не более 0,043 Вт/(м·К) наполнитель из минеральной ваты обеспечивает теплоизоляцию и звукопоглощение. Это помогает уменьшить теплообмен между внутренним и внешним пространством и снизить потребление энергии.

4. Чистота: плотная поверхность без выпадения волокон.

Поверхность панели гладкая и ровная, с плотными, бесшовными стыками, не притягивающими пыль и микроорганизмы. Звукопоглощающая сердцевина облицована огнестойким нетканым материалом или огнестойким стеклотканью. Это эффективно предотвращает выпадение волокон минеральной ваты или стекловаты и поддерживает гигиенические стандарты в чистых помещениях.

5. Структурная жесткость: преимущества ручного строительства.

В каркасе по периметру используются холоднотянутые профили из алюминиевого сплава, что придает этим панелям ручной работы превосходную общую жесткость и несущую способность на изгиб по сравнению с панелями, изготовленными машинным способом. Шпунтовые соединения заполнены пенополиуретаном, что повышает структурную целостность, предотвращая деформацию швов и протечки воды.

Технические характеристики

Следующие параметры основаны на стандартном производстве и соответствующих испытаниях. Доступна настройка.

Ключевые особенности и практические преимущества

1. Проверенные акустические характеристики.Композитная структура перфорированной облицовки и пористой сердцевины обеспечивает звукопоглощение и снижение шума. Панель толщиной 100 мм обеспечивает звукоизоляцию 35 дБ, протестировано в соответствии с GB/T 20247.

2. Класс пожарной безопасности А.Наполнитель из минеральной ваты негорючий и не выделяет токсичных паров при воздействии огня, что соответствует требованиям пожарной безопасности для чистых помещений и общественных зданий.

3. Уплотнение кромок ручной работы для обеспечения структурной надежности.Рама из холоднотянутого алюминиевого сплава по периметру и шпунтовые соединения, заполненные полиуретаном, предотвращают деформацию и просачивание воды, обеспечивая превосходную жесткость по сравнению с панелями, изготовленными машинным способом.

4. Сдерживание волокон для обеспечения чистоты.Огнестойкий нетканый материал или огнестойкая облицовка из стекловолокна предотвращает осыпание волокон, обеспечивая баланс звукопоглощения с гигиеническими требованиями.

5. Настройка материала и цвета.Варианты включают сталь с цветным покрытием, оцинкованную сталь и нержавеющую сталь с покрытиями из полиэтилена, ПВДФ, SMP или HDP и цвета по стандарту RAL.

Рекомендации по проектированию и установке

Для акустического дизайна:Скорость перфорации и плотность сердцевины напрямую влияют на коэффициент шумоподавления. Вместе с консультантом по акустике выберите подходящий рисунок перфорации и материал сердцевины для заданного диапазона частот.

Для чистых помещений:Убедитесь, что облицовочный материал и уплотнитель шва соответствуют требуемому классу чистоты. Облицовки из нержавеющей стали рекомендуются для помещений с частыми промывками или химическим воздействием.

Для огнестойких сборок:Убедитесь, что толщина панели и плотность сердцевины соответствуют требуемому классу огнестойкости. Класс А применяется к наполнителю из минеральной ваты; общая производительность сборки зависит от деталей установки.

Во время установки:Используйте подходящее подъемное оборудование, чтобы не повредить перфорированную облицовку. Убедитесь, что шпунтовые соединения правильно выровнены и заполнены полиуретановой пеной. Защищайте пленку ПВХ до окончательной очистки.

Где используются эти панели

1.Помещения с особыми акустическими требованиями, такие как безэховые камеры, звуконепроницаемые помещения и студии звукозаписи.

2.Шумоизоляционные барьеры для снижения шума дорожного движения вдоль автомагистралей, железных дорог и метро.

3.Контроль экологического шума в общественных зданиях, таких как стадионы, театры и транспортные узлы.

4.Контроль шума промышленного производственного оборудования и общезаводских помещений.

5.Зоны чистых помещений или очистных сооружений, требующие особых акустических характеристик.

Часто задаваемые вопросы

1. Как эти панели сочетают акустический контроль с функциональностью чистых помещений?

Панели имеют перфорированную металлическую поверхность, которая позволяет звуковым волнам проникать в звукопоглощающую сердцевину, а герметичный задний слой и гладкая поверхность поддерживают чистоту и воздухонепроницаемость, необходимые для чистых помещений. Сердечник покрыт нетканым материалом, чтобы предотвратить осыпание волокон, которые в противном случае могли бы загрязнить чистое пространство.

2. В чем разница между наполнителями из минеральной ваты и стекловаты по акустическим характеристикам?

Оба материала пористые и эффективно поглощают звук. Минеральная вата обычно имеет более высокую плотность (≥120 кг/м³) и обеспечивает лучшую огнестойкость и звукоизоляцию на низких частотах. Стекловата легче и может использоваться там, где важен вес, но обычно имеет немного меньшую плотность (≥64 кг/м³). Выбор зависит от конкретных акустических и противопожарных требований.

3. Можно ли настроить рисунок перфорации для определенных частот?

Да. Диаметр отверстий, расстояние между ними и рисунок перфорации (с прорезями или по всей поверхности) можно регулировать в соответствии с конкретным диапазоном частот. Меньшая апертура и более близкое расстояние обычно улучшают поглощение высоких частот, тогда как для низких частот могут потребоваться отверстия большего размера. Консультанты по акустике помогут определить оптимальную конфигурацию.

4. Подходят ли эти панели для наружных шумозащитных барьеров?

Да, но для наружного применения облицовочный материал и покрытие следует выбирать с учетом долговечности на открытом воздухе. Рекомендуется использовать сталь с цветным покрытием и покрытием PVDF или нержавеющую сталь. Края и стыки панелей должны быть герметизированы во избежание попадания воды, а несущая конструкция должна быть рассчитана на ветровые нагрузки.

5. Как очищаются панели без ущерба для акустических характеристик?

Гладкую непористую поверхность можно чистить мягкими моющими средствами и мягкой тканью. Избегайте абразивных чистящих средств, которые могут поцарапать поверхность или повредить перфорацию. Если защитная пленка ПВХ все еще на месте, ее следует удалить после установки и окончательной очистки.
