Сэндвич-панели из минеральной ваты

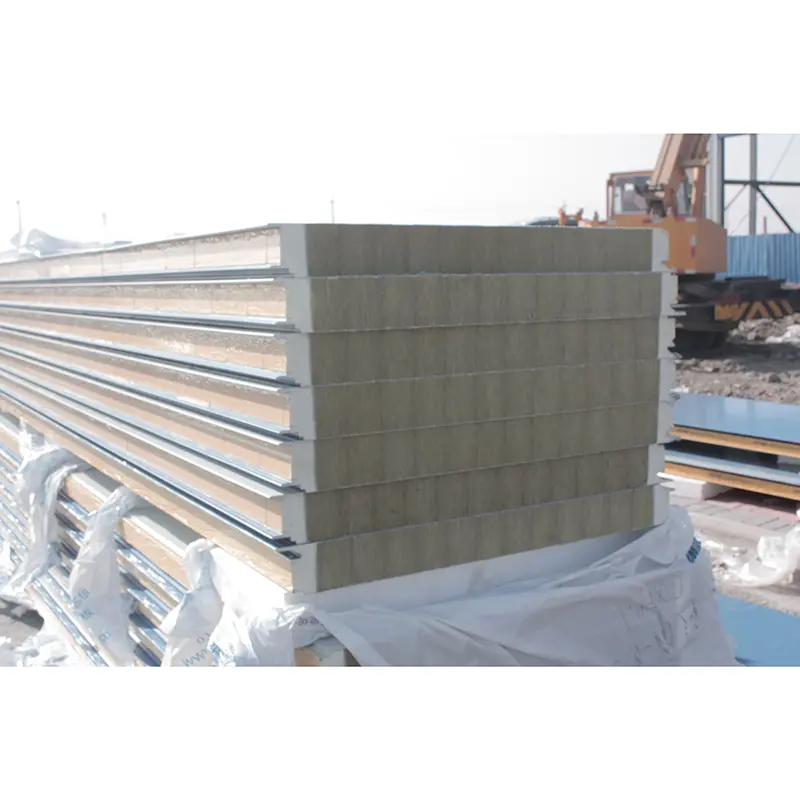

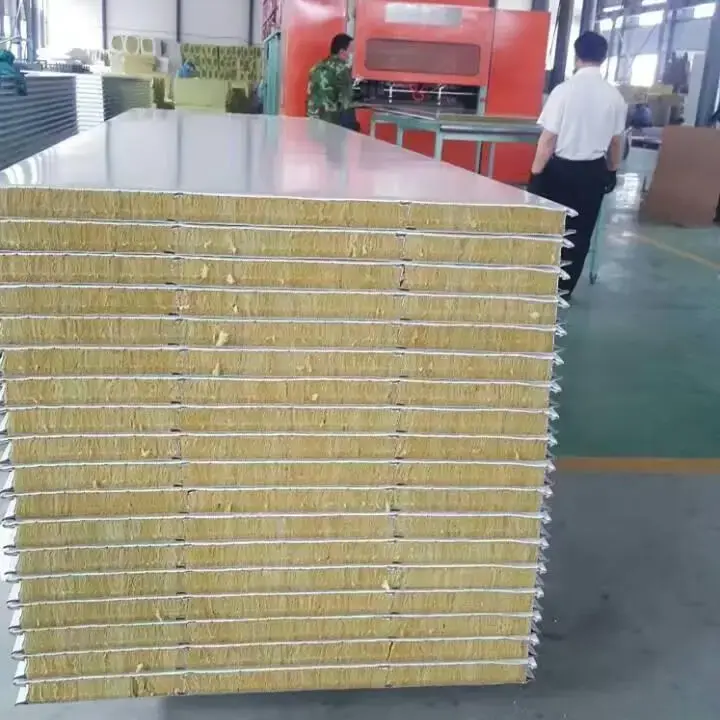

Сэндвич-панели из минеральной ваты представляют собой композитные панели, состоящие из металлической облицовки и наполнителя из минеральной ваты. Сердцевина изготавливается из природных руд, таких как базальт и доломит, которые плавятся при высоких температурах, превращаются в волокна с помощью четырехвалкового центробежного процесса, обрабатываются связующими веществами и водоотталкивающими средствами, а затем отверждаются в полосы. Перед ламинированием полоски сердцевины разрезаются и поворачиваются на 90 градусов так, чтобы ориентация волокон была перпендикулярна поверхности панели. Это повышает прочность на сжатие и жесткость на изгиб.

Облицовочные материалы включают сталь с цветным покрытием, оцинкованную сталь или сталь с покрытием из сплава Al-Zn толщиной от 0,4 мм до 0,8 мм. Доступные покрытия поверхности: полиэстер (PE), полиэстер, модифицированный силиконом (SMP), высокопрочный полиэстер (HDP) или фторуглерод ПВДФ. Плотность сердцевины из минеральной ваты варьируется от 100 кг/м³ до 150 кг/м³, при этом 120 кг/м³ является стандартной опцией. Сердечник приклеен к металлической облицовке высокопрочным клеем, образуя единую панель.

Толщина панели может быть изменена от 50 мм до 150 мм в зависимости от требований проекта. Эффективная ширина обычно составляет 900 мм или 1000 мм, при этом для гофрированных профилей используется 1000 мм. Длина панели может достигать 15 000 мм, в зависимости от условий транспортировки.

Технические характеристики

Данные о производительности и проверка

1. Противопожарные характеристики: негорючий класс А.

Наполнитель из минеральной ваты представляет собой неорганический волокнистый материал, соответствующий стандарту негорючего класса GB 8624 класса A (A1). Испытания на огнестойкость подтвердили, что сэндвич-панель из минеральной ваты толщиной 50 мм обеспечивает продолжительность огнестойкости не менее 60 минут, панель толщиной 100 мм - не менее 120 минут и панель толщиной 150 мм - не менее 180 минут. Ядро выдерживает температуру выше 1000°C. Он не горит, не плавится и не образует расплавленных капель при воздействии огня, а также не выделяет токсичных паров. Данное исполнение соответствует обязательным требованиям пожарной безопасности, предъявляемым к ограждающим материалам, в том числе указанным в «Правилах проектирования чистых помещений». В рамках проекта государственных закупок Huainan Mining Group прямо требовался класс огнестойкости А для сэндвич-панелей из минеральной ваты, что отражает критический спрос на пожарную безопасность в промышленности.

2. Характеристики теплоизоляции

Теплопроводность сердцевины из минеральной ваты колеблется от 0,040 Вт/(м·К) до 0,048 Вт/(м·К), при этом значение не превышает 0,043 Вт/(м·К) при температуре окружающей среды. Сэндвич-панели из минеральной ваты толщиной 100 мм имеют коэффициент теплопередачи не более 0,404 Вт/(м²·К), что соответствует национальному стандарту и обеспечивает снижение энергопотребления здания на 75%. Наполнители из минеральной ваты были использованы в стеновых и кровельных системах проекта BASF Zhanjiang Verbund Site, что эффективно снизило теплообмен между внутренними и внешними помещениями и снизило потребление энергии в производственных и офисных помещениях.

3. Склеивание и механические свойства.

Прочность сцепления между металлической облицовкой и наполнителем из минеральной ваты должна быть более 0,06 МПа. При испытаниях на отслаивание основной материал, оставшийся на металлических покрытиях, должен быть равномерно распределен и покрывать не менее 85 % площади склеиваемой поверхности. Когда прогиб в середине пролета достигает L₀/250, допустимая нагрузка на изгиб должна быть не менее 0,5 кН/м². Для одной огнестойкой сэндвич-панели из минеральной ваты толщиной 100 мм измеренная допустимая нагрузка на изгиб достигла 2,68 кН/м², что значительно превышает минимальные требования. Плотность сердцевины 120 кг/м³ и ориентация волокон перпендикулярно поверхности панели обеспечивают структурную жесткость и устойчивость к изгибу при длительном использовании.

4. Звукопоглощение и изоляция.

Пористая волокнистая структура сердцевины из минеральной ваты обеспечивает заметное звукопоглощение. Панель толщиной 50 мм обеспечивает взвешенный показатель звукоизоляции 29 дБ, эффективно снижая шум в помещении, вызванный воздействием дождя или града на крышу. Согласно испытаниям ISO 354, показатели звукопоглощения достигают DELTA LA = 15,7 дБ(А).

5. Проверка инженерного приложения

Сэндвич-панели из минеральной ваты были проверены в многочисленных реальных проектах. На заводе BASF Zhanjiang Verbund, третьей по величине интегрированной производственной базе группы BASF в мире, широко использовались системы сэндвич-панелей из минеральной ваты для стен и кровли. Продукт продемонстрировал устойчивость к атмосферным воздействиям и структурную стабильность в прибрежных условиях с высокой влажностью, высокой соленостью и воздействием тайфунов.
В других проектах, в том числе в большом тематическом парке в Шанхае, высотном здании в Пекине и промышленных предприятиях в Гуанчжоу и Лояне, этот материал использовался для улучшения теплоизоляции, звукоизоляции и пожарной безопасности.
Проекты реконструкции крыш в коммерческом здании Юньси в Исине и на складе Цзинтан включали полную замену существующих крыш сэндвич-панелями из минеральной ваты и установку металлических опорных систем для усиления конструкции, повышения общей несущей способности и устойчивости к давлению ветра.

Замечания по установке и изготовлению

• При перемещении панелей используйте широкие мягкие стропы, чтобы избежать локальной деформации металлических облицовок.
• Разрезайте панели с помощью специальных инструментов и своевременно очищайте от обломков сердцевины края обрезанных панелей, чтобы предотвратить впитывание влаги или загрязнение.
• Нанесите герметик или используйте соответствующие крепежные детали на стыках, чтобы обеспечить воздухо- и водонепроницаемость.
• Храните панели в сухом, вентилируемом помещении, приподнятом над землей и накрытом водонепроницаемой пленкой, если требуется длительное хранение.
• Расположите проемы на месте вдали от ребер панели и после резки нанесите гидроизоляцию и герметизацию.

Часто задаваемые вопросы

В чем разница в огнестойкости между сэндвич-панелями из минеральной ваты и сэндвич-панелями из полиуретана?

Наполнитель из минеральной ваты негорючий и соответствует классу огнестойкости А. Полиуретановые сердечники обычно имеют класс B1 или B2. Для зданий с высокими требованиями пожарной безопасности, таких как промышленные предприятия, общественные здания и чистые помещения, сэндвич-панели из минеральной ваты являются более надежным вариантом.

Как я могу проверить качество сэндвич-панелей из минеральной ваты?

Запросите сторонние отчеты об испытаниях у поставщика и проверьте ключевые показатели, такие как теплопроводность, прочность соединения, площадь отслаивания, класс огнестойкости и характеристики горения, на соответствие требованиям GB/T 23932-2009. Осмотр на месте должен включать плоскостность поверхности, однородность сердцевины по кромкам среза и отсутствие царапин на поверхности.

Каков ожидаемый срок службы сэндвич-панелей из минеральной ваты?

Панели с покрытиями PVDF или HDP могут прослужить более 20 лет при нормальных условиях эксплуатации и обслуживания. Фактический срок службы зависит от коррозии под воздействием окружающей среды, воздействия ультрафиолета, механических повреждений и других факторов. Регулярный осмотр и техническое обслуживание могут продлить срок службы.

Можно ли настроить размеры и цвета для конкретных проектов?

Да. Толщина панели, длина, цвет облицовки и тип покрытия могут быть настроены по индивидуальному заказу. На этапе проектирования рекомендуется согласовывать производственные допуски, минимальные объемы заказа и сроки поставки с производителем.

Обеспечение качества и проверка

Входящее сырье проверяется для каждой партии, включая толщину облицовки, адгезию покрытия, плотность сердцевины и ориентацию волокон. В ходе процесса проверяются размеры, качество склеивания и поверхности. Готовая продукция перед отправкой проверяется на упаковку и штабелирование. Все продукты могут поставляться с отчетами о заводских проверках в соответствии с GB/T 23932-2009. Отчеты сторонних типовых испытаний также доступны по запросу проекта.
