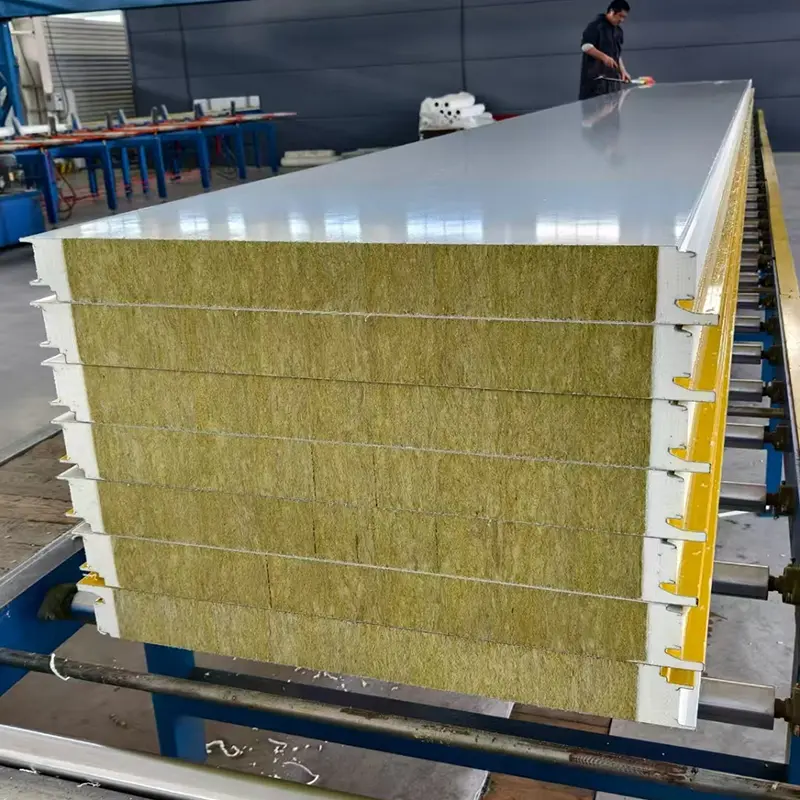

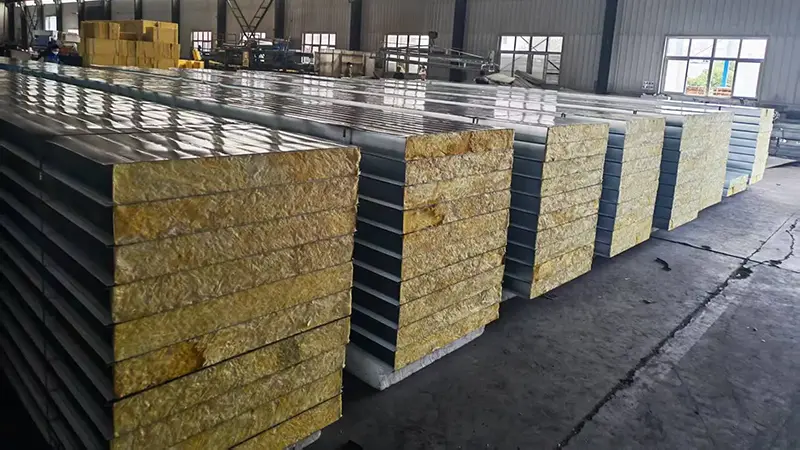

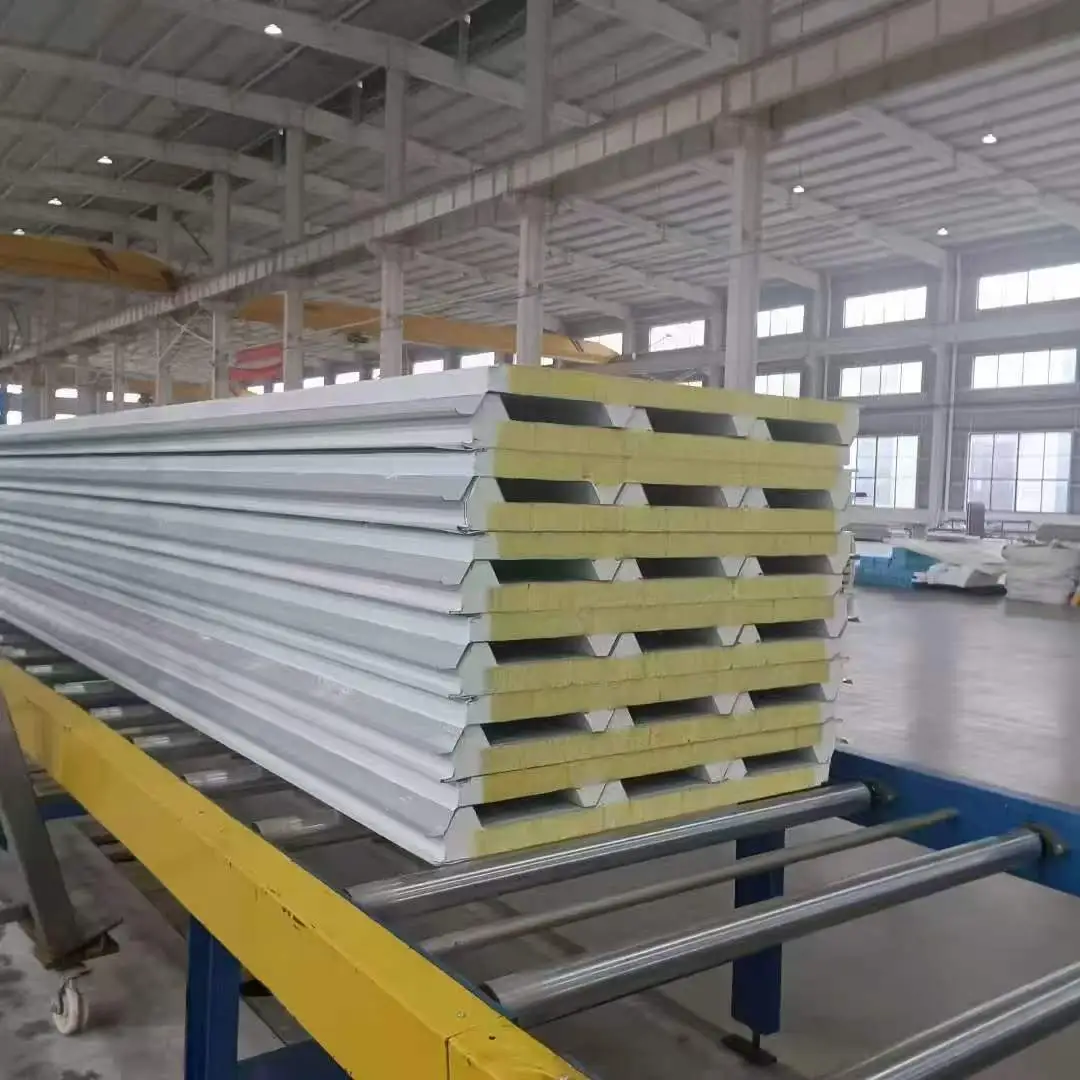

Сэндвич-панель из минеральной ваты для крыши

Кровельные сэндвич-панели из минеральной ваты, также называемые композитными панелями с металлической облицовкой, состоят из двух тонких металлических облицовочных листов, прикрепленных к легкому наполнителю. Облицовочные листы обычно имеют толщину от 0,4 до 0,8 мм и могут быть из оцинкованной стали, стали с цветным покрытием, стали с покрытием Al-Zn или из алюминиевого сплава. Материал сердцевины выбирается исходя из пожаробезопасности, теплоизоляции и требований бюджета. Распространенными вариантами наполнителя являются минеральная вата, жесткий полиуретан (ПУ) и полистирол (EPS). Облицовки и сердцевина соединены клеем, образуя структуру напряженной оболочки. Металлические облицовки воспринимают растягивающие и сжимающие усилия, в то время как сердцевина передает напряжение сдвига и удерживает облицовки отдельно, что приводит к высокой жесткости на изгиб по сравнению с весом панели.

Обзор основного материала

• Сердечник из минеральной ваты:Неорганический волокнистый материал. Плотность ≥100 кг/м³. Теплопроводность ≤0,045 Вт/(м·К). Класс огнестойкости А, негорючий.
• Жесткий полиуретановый (ПУ) сердечник:Плотность ≥30 кг/м³. Теплопроводность ≤0,027 Вт/(м·К). Лучшие изоляционные характеристики среди трех. Пожаробезопасность до класса B1.
• Наполнитель из полистирола (EPS):Плотность ≥18 кг/м³. Теплопроводность ≤0,041 Вт/(м·К). Экономный вариант. Класс огнестойкости B2.

Габаритные характеристики

Кровельные сэндвич-панели из минеральной ваты обычно имеют толщину от 50 до 200 мм и эффективную ширину от 900 до 1000 мм. Сэндвич-панели из ПУ имеют толщину от 30 до 100 мм и эффективную ширину 1000 мм. Сэндвич-панели EPS доступны толщиной от 50 до 250 мм с эффективной шириной 1150 мм или 1200 мм. Длина панели обычно составляет до 12 000 мм, а также может быть изготовлена ​​нестандартная длина в соответствии с требованиями проекта.

Сравнение производительности

Структурное поведение и проверка

1. Принцип напряженной кожи

Панель ведет себя как двутавр. Металлические облицовки действуют как фланцы, воспринимая растягивающие и сжимающие напряжения. Ядро действует как сеть, передавая силы сдвига. Увеличение толщины сердечника повышает жесткость на изгиб без увеличения веса, поскольку плотность сердечника низкая. Все три типа сердечников должны выдерживать минимальную нагрузку на изгиб 0,5 кН/м при указанном пределе прогиба. Панели из минеральной ваты и EPS испытываются при L₀/250, а панели из полиуретана – при L₀/200.

2. Эффективность склеивания и отслаивания

Требования к прочности соединения различаются в зависимости от типа сердцевины. Панели EPS требуют прочности сцепления выше 0,1 МПа, панели PU - не менее 0,09 МПа, а панели из минеральной ваты - выше 0,06 МПа. Во время испытания на отслаивание основной материал, оставшийся на облицовке, должен быть равномерно распределен и покрывать не менее 85% площади склеивания. Это требование помогает подтвердить, что облицовка и сердцевина продолжают работать как единое целое.

3. Пожарная эффективность по типу жилы

Поведение при пожаре определяется главным образом ядром. Наполнители из минеральной ваты негорючие и обеспечивают огнестойкость не менее 60 минут при толщине 80 мм и более. Сердечники из ПУ могут достигать огнестойкости класса B1. Сердечники из пенополистирола относятся к классу B2 и предназначены только для зон с низкими требованиями пожарной безопасности. Правила пожарной безопасности проекта должны определять выбор активной зоны.

4. Теплоизоляция по типу жилы

Сердечники из полиуретана обладают самой низкой теплопроводностью – 0,027 Вт/(м·К) или менее, за ними следуют пенополистироль с 0,041 Вт/(м·К) и минеральная вата с 0,045 Вт/(м·К). При выборе необходимо сбалансировать цели по изоляции, класс огнестойкости и бюджет. При определенных требованиях к изоляции панели из ПУ могут быть тоньше, чем панели из пенополистирола или минеральной ваты.

Руководство по выбору проекта

Когда выбирать сердцевину из минеральной ваты

Панели из минеральной ваты подходят для зданий, в которых требуются негорючие материалы оболочки, таких как промышленные предприятия с высоким риском пожара, общественные здания, чистые помещения и зоны, где нормы пожарной безопасности требуют использования материалов класса А. Они также обеспечивают хорошее звукопоглощение, что полезно в шумной обстановке.

Когда выбирать полиуретановый сердечник

Панели с сердцевиной из полиуретана подходят для проектов, где необходима максимальная теплоизоляция при ограниченной толщине, например, в холодильных складах, складах с контролируемой температурой и энергоэффективных зданиях. Класс пожарной опасности B1 делает их пригодными для многих применений, но необходимо подтвердить местные правила пожарной безопасности.

Когда выбирать полистирольный сердечник

Панели EPS являются экономичным вариантом для зданий с низкими требованиями пожарной безопасности, таких как временные конструкции, сельскохозяйственные постройки и некоторые склады. Они обеспечивают хорошую изоляцию при более низкой цене, но их рейтинг B2 ограничивает использование в зонах с людьми или в зонах повышенного риска.

Замечания по установке и обращению

• Используйте мягкие подъемные стропы, чтобы предотвратить повреждение металлических облицовок во время разгрузки и размещения.
• Разрежьте панели с помощью подходящих инструментов и удалите мусор с краев, чтобы обеспечить чистоту стыков.
• Загерметизируйте стыки панелей совместимым герметиком или прокладками для обеспечения устойчивости к атмосферным воздействиям и термической непрерывности.
• Храните панели на ровных подставках, защищенных от дождя и прямых солнечных лучей, и перед установкой держите упаковку сухой.
• Во время хранения и установки держите панели EPS вдали от открытого огня и источников высокой температуры.

Часто задаваемые вопросы

Какой основной материал обеспечивает лучшую пожаробезопасность?

Минеральная вата является единственным негорючим вариантом среди трех и обеспечивает высочайшую огнестойкость. ПУ может достичь уровня B1, а EPS — уровня B2. Для зданий со строгими нормами пожарной безопасности обычно требуется минеральная вата.

Можно ли использовать один тип панели и для стен, и для крыши?

Да, сэндвич-панели можно использовать как для стен, так и для крыш, но кровельные панели могут потребовать дополнительных функций, таких как более прочные профили, лучшая конструкция дренажа и более высокая устойчивость к ветровой нагрузке. Подтвердите у производителя, что выбранная панель соответствует требованиям по нагрузке на крышу.

Как мне сделать выбор между полиуретаном и пенополистиролом, если огнестойкость не является серьезной проблемой?

ПУ обеспечивает лучшую теплоизоляцию на единицу толщины и более высокую прочность соединения, но стоит дороже. EPS легче и дешевле. Если цели по изоляции можно достичь с помощью более толстой панели из пенополистирола, это может быть более экономичным выбором. Тепловые расчеты должны определять решение.

Какие стандарты применяются к сэндвич-панелям?

Соответствующие стандарты включают JC/T 868 для сэндвич-панелей из полиуретана с металлической облицовкой, JC/T 869 для сэндвич-панелей из минеральной ваты с металлической облицовкой и JC/T 689 для сэндвич-панелей из полистирола с металлической облицовкой. Спецификации проекта и критерии приемки должны ссылаться на эти документы.
