Композитные панели из минеральной ваты представляют собой сборные композитные плиты, созданные путем приклеивания армированных облицовочных материалов или поверхностных слоев к подложке плиты из минеральной ваты. Сама подложка представляет собой неорганический волокнистый продукт, изготовленный из такого сырья, как базальт, габбро и доломит, обработанный путем высокотемпературного плавления (свыше 1450°С) и волокнообразования с добавлением связующих и водоотталкивающих веществ.
Согласно стандарту JGJ/T 350-2015 (Технические условия применения теплоизоляционных и огнестойких композитных панелей) композитные панели подразделяются на неорганические и органические, а панели из минеральной ваты относятся к неорганической категории. Далее их подразделяют по массе на единицу площади на Тип I (<20 кг/м²) и Тип II (20–30 кг/м²).
Основной материал состоит из полос минеральной ваты с ориентацией волокон перпендикулярно поверхности плиты. Поверхность армируется либо слоем стекловолоконной сетки с полимерным раствором, либо межслойной мембраной на основе полиуретана и цемента. Ключевые показатели эффективности приведены в таблице ниже.
| Элемент | Тип раствора из стекловолоконной сетки и полимера | Тип мембраны на основе полиуретан-цемента | Метод испытания |
|---|---|---|---|
| Плотность | ≥140 кг/м³ | ≥100 кг/м³ | ГБ/Т 5480 |
| Коэффициент кислотности | ≥1,8 | ≥1,8 | ГБ/Т 5480 |
| Стабильность размеров | ≤1,0% | ≤0,2% | ГБ/Т 8811 |
| Предел прочности на растяжение перпендикулярно поверхности | ≥0,10 МПа | ≥0,10 МПа | ГБ/Т 30804 |
| Теплопроводность | ≤0,046 Вт/(м·К) | ≤0,042 Вт/(м·К) | ГБ/Т 10295/10294 |
| Производительность сгорания | Класс А | Класс А | ГБ 8624 |
Рекомендуемые размеры изделия – длина не более 1200 мм и ширина не более 600 мм. Допустимое отклонение толщины +2 мм/-0 мм. Полимерное покрытие на поверхности материала сердечника должно быть равномерным, без участков без покрытия.
Это изделие состоит из облицовки из оцинкованной стали или стали с цветным покрытием (толщиной 0,4–0,8 мм) и сердцевины из минеральной ваты, склеенных между собой высокопрочным клеем. По сравнению со стандартными плитами из минеральной ваты, он обеспечивает улучшенную общую жесткость и несущую способность при изгибе. Металлическая облицовка также повышает устойчивость к атмосферным воздействиям и ударам.
Этот продукт имеет легкую облицовку из стекловолокна, приклеенную к поверхности плиты из минеральной ваты. Предназначенный для изоляции непрозрачных систем навесных стен, он крепится к базовой стене с помощью анкеров и ленты для герметизации швов. Он предлагает такие преимущества, как высокая эффективность строительства, относительно низкая стоимость материалов и простота установки.
Легкая композитная плита из минеральной ваты BBMG Star-Brand® с лицевой стороной из стекловолокна была использована в проекте внешней навесной стены жилого комплекса «Tianbao Jiuru Pinzhu» в экономической зоне аэропорта Тяньцзинь. Занимая площадь более 70 000 квадратных метров, продукт отвечал требованиям проекта по огнестойкости, теплоизоляции, теплозащите и звукопоглощению. Тот же тип композитной плиты из минеральной ваты также использовался для системы изоляции фасадной навесной стены в проекте реконструкции коммерческого здания в центре Тяньцзиня. Сравнительный анализ строительных процессов, затрат и графиков показал улучшение как качества строительства, так и преимуществ проекта.
Тонкая штукатурная система изоляции внешних стен с использованием композитных плит из минеральной ваты применялась в таких проектах, как Аньцин Дэчен Чэньюньфу и Новый город высокоскоростной железной дороги Сюйчжоу, Гренландия. Система включает в себя композитные плиты из минеральной ваты, клеи, раствор базового покрытия, анкеры и щелочестойкую сетку из стекловолокна. Его характеристики включают негорючесть, отсутствие выбросов токсичных газов при воздействии огня, низкую теплопроводность и устойчивость к атмосферным воздействиям, а также звукоизоляционные и поглощающие способности.
Полностью автоматизированная цифровая линия по производству композитных плит из минеральной ваты, разработанная научно-исследовательским институтом Харбинского технологического института (Сучжоу), использует технологию 3D-армирования и герметизации. Этот подход решает отраслевые проблемы, такие как распутывание волокон после резки, проблемы с соединением интерфейсов и совместимость материалов между слоями. Позволяет точно контролировать прочность на вертикальный разрыв (более 100 кПа) и толщину покрытия (поддерживать в пределах 1–1,5 мм).
Все параметры, перечисленные ниже, основаны на соответствующих национальных или отраслевых стандартах. Возможна настройка в соответствии с конкретными требованиями проекта.
| Индикатор эффективности | Параметр/Спецификация | Стандарт/Базис |
|---|---|---|
| Исполнительные стандарты | ГБ/Т 25975-2010; ДЖГД/Т 350-2015 | Изделия из минеральной ваты для наружной теплоизоляции; Техническая спецификация на теплоизоляционные и огнестойкие композитные панели |
| Основной материал | Минеральная вата (базальтовое волокно) | Коэффициент кислотности ≥ 1,8 |
| Плотность | 100–150 кг/м³ (усиленные вертикальные волокна ≥ 140 кг/м³) | |
| Теплопроводность | ≤ 0,042–0,046 Вт/(м·К) | Зависит от типа продукта |
| Предел прочности на растяжение (перпендикулярно поверхности) | ≥ 0,10 МПа | Требования к системам тонкой штукатурки наружных стен |
| Стабильность размеров | ≤ 0,2%–1,0% | Зависит от типа продукта |
| Масса на единицу площади | Тип I < 20 кг/м²; Тип II 20–30 кг/м² | |
| Производительность сгорания | Класс А (негорючий) | ГБ 8624 |
| Температурная устойчивость | ≥ 800°С | |
| Гидрофобность | ≥ 98% |
1. Класс огнестойкости А.Панели относятся к классу негорючести А по стандарту GB 8624. При воздействии огня они не выделяют токсичных испарений, что способствует соблюдению обязательных требований пожарной безопасности для высотных и общественных зданий.
2. Заводская сборка и эффективность установки.Панели изготавливаются в контролируемых заводских условиях, что снижает необходимость в мокрых операциях на месте. Время установки может быть короче по сравнению с традиционными многослойными изоляционными системами. Длину панелей можно настроить по индивидуальному заказу, а процесс заводского склеивания обеспечивает стабильное качество.
3. Улучшенные механические характеристики.Композитная структура повышает ударопрочность и сопротивление сдвигу по сравнению с необлицованными плитами из минеральной ваты. Типы с армированными вертикальными волокнами достигают прочности на растяжение перпендикулярно поверхности не менее 0,10 МПа.
4. Характеристики теплоизоляции.Имея теплопроводность в диапазоне 0,042–0,046 Вт/(м·К), панели обеспечивают стабильную теплоизоляцию и при правильной установке способствуют повышению энергоэффективности здания.
5. Акустические характеристики.Пористая волокнистая структура минеральной ваты обеспечивает звукопоглощение, помогая уменьшить передачу шума как снаружи, так и внутри помещения.
Для систем тонкослойной штукатурки наружных стен:Используйте армированные композитные плиты из минеральной ваты с вертикальными волокнами и прочностью на растяжение в перпендикулярном направлении к поверхности не менее 0,10 МПа. Убедитесь, что выбранный тип плиты совместим с указанным клеем и базовым раствором.
Для непрозрачной изоляции навесной стены:Можно использовать легкие плиты с облицовкой из стекловолокна. Убедитесь, что система крепления и детали герметизации швов спроектированы в соответствии с требованиями проекта к ветровой нагрузке и перемещению.
Для крыш или промышленного применения:Композитные плиты из минеральной ваты с металлическим покрытием обеспечивают дополнительную жесткость и устойчивость к атмосферным воздействиям. Убедитесь, что металлическая облицовка и клей подходят для предполагаемой температуры эксплуатации и условий воздействия.
Для проектов с жесткими требованиями пожарной безопасности:Все перечисленные здесь композитные панели из минеральной ваты являются негорючими класса А. Однако общие противопожарные характеристики стеновой конструкции также зависят от деталей монтажа, крепежа и обработки швов.
1.Композитные системы наружной теплоизоляции (ETICS) с тонкослойной штукатуркой для фасадов зданий.
2.Изоляционные слои для непрозрачных навесных стен, таких как каменные или металлические навесные стены.
3.Теплоизоляционные конверты для крыш и стен промышленных предприятий и общественных зданий.
4.Проекты энергоэффективности строительства, требующие сочетания пожарной безопасности и эффективности строительства.
Стандартные плиты из минеральной ваты обычно поставляются без облицовочного слоя, нанесенного на заводе, и им может потребоваться дополнительное усиление на месте. Композитные панели из минеральной ваты изготавливаются заранее с облицовочным материалом (например, полимерным раствором, стекловолоконной сеткой или металлическим листом), уже прикрепленным к наполнителю из минеральной ваты. Это улучшает управляемость, стабильность размеров и механическую прочность, а также может упростить установку.
Для систем тонкослойной штукатурки обычно рекомендуется использовать композитную плиту из минеральной ваты с вертикальными волокнами. Он должен иметь прочность на растяжение в перпендикулярном направлении к поверхности не менее 0,10 МПа и плотность не менее 140 кг/м³. Всегда проверяйте совместимость с указанным клеем и базовым раствором.
Да, наполнитель из минеральной ваты является неорганическим материалом, а панели относятся к классу негорючести А в соответствии с GB 8624. Однако огнестойкость всей стены в целом также зависит от облицовочного материала, клея, крепежных элементов и деталей установки.
Да, размеры панели часто можно настроить в соответствии с требованиями проекта. Стандартные рекомендации — максимальная длина 1200 мм и максимальная ширина 600 мм для армированных плит с вертикальным волокном. Платы с металлической облицовкой и легкие плиты с облицовкой из стекловолокна могут иметь разные размеры. Пожалуйста, свяжитесь с нашей технической командой и сообщите ваши конкретные размеры.
Ключевые стандарты включают GB/T 25975-2010 для изделий из минеральной ваты, используемых для внешней теплоизоляции, и JGJ/T 350-2015 для применения теплоизоляции и огнестойких композитных панелей. Упомянутые методы испытаний включают GB/T 5480 для плотности и коэффициента кислотности, GB/T 8811 для стабильности размеров, GB/T 30804 для прочности на разрыв и GB 8624 для характеристик горения.

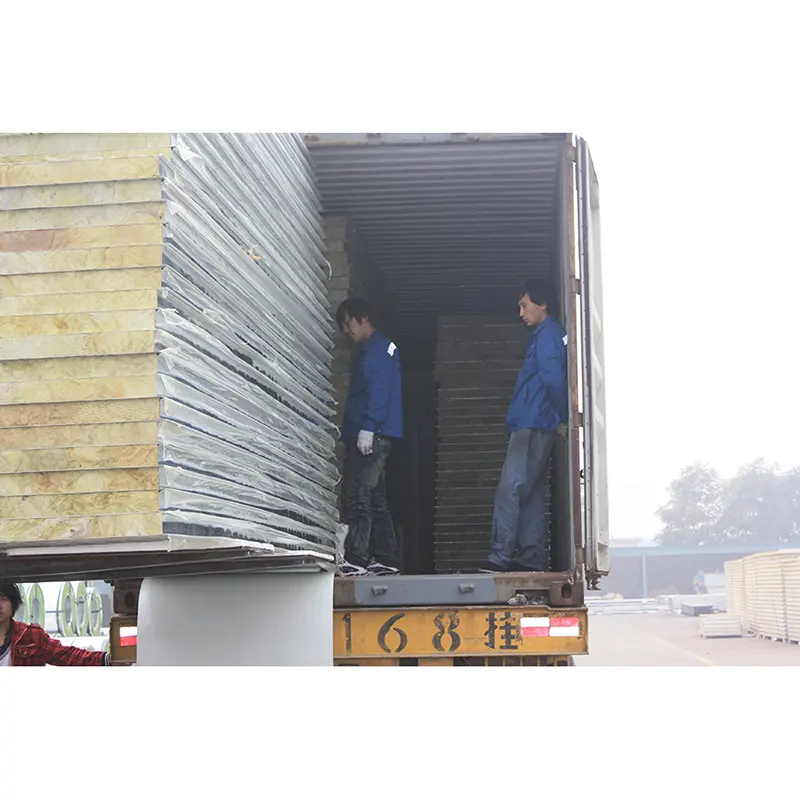

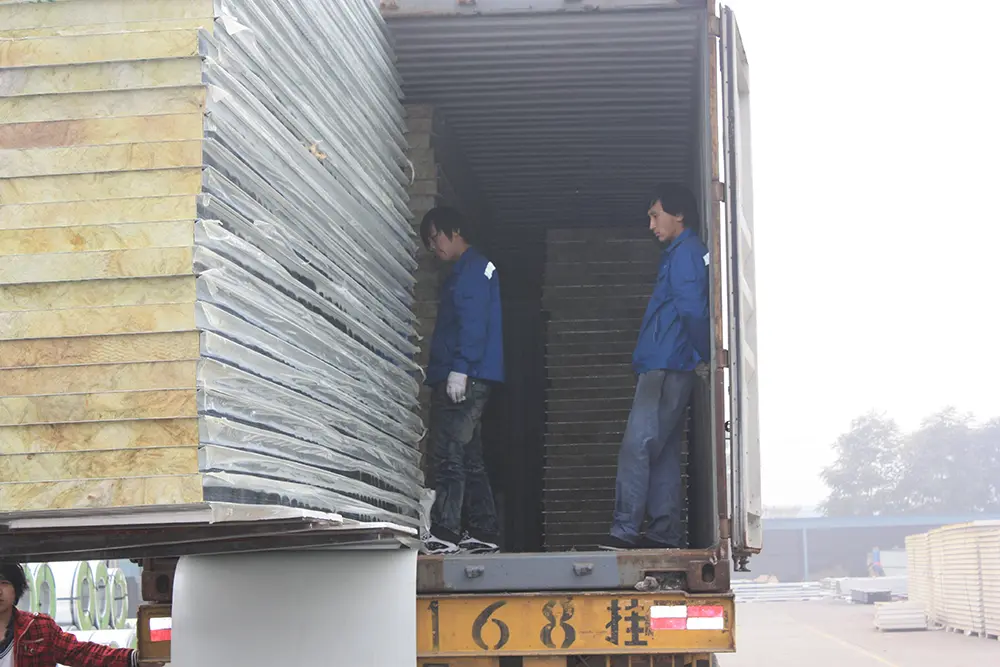

Панели следует хранить в горизонтальном положении в сухом, крытом помещении, вдали от прямых солнечных лучей и влаги. Избегайте штабелирования слишком высоко, чтобы предотвратить деформацию. Во время перемещения используйте подходящее подъемное оборудование и избегайте перетаскивания или падения панелей. Следуйте инструкциям производителя по монтажу при резке, креплении и обработке швов.
Компания Tianjin SENBO Building Materials Technology Co., Ltd. является производителем композитных панелей из минеральной ваты, перфорированных панелей с жалюзи, ветрозащитных и пылезащитных систем, а также других металлических ограждающих изделий. Наша производственная база расположена в зоне экономического развития Цзинхай, Тяньцзинь, Китай, и оснащена автоматизированными производственными линиями и четырехступенчатым процессом контроля качества. Для получения дополнительной информации о нашем заводе, сертификатах, возможностях тестирования и ссылках на проекты, пожалуйста, посетите нашО насстраница илисвяжитесь с нашей командой инженеров.
